Sager
Doble gjæringssager

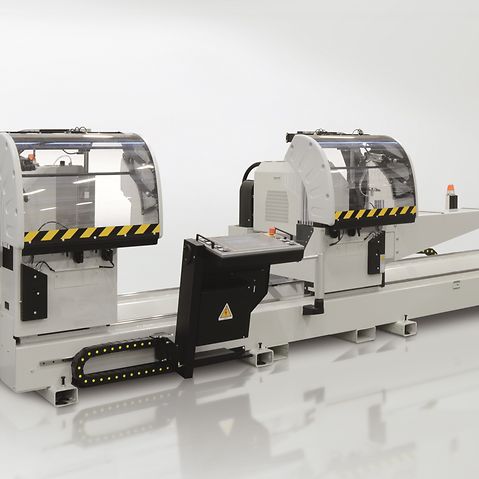

PDG Dual Cut 610, 630, 650
PDG Dual Cut 610, 630, 650
Profil-dobbelgjæringssag som kan kappe snitt om to akser og har 600mm sagblad som kommer nedenifra.
For aluminiumsprofiler, kan styres direkte via SchüCal.
- Servomotor for vinkelinnstilling
- Svinger og tilter
Tekniske data:
PDG dual Cut 610 | PDG dual Cut 630 | PDG dual Cut 650 | |
Antall CNC-styrte akser: | 1 | 3 | 5 |
Bevegelig hode (X-akse): | CNC | CNC | CNC |
Svinge: | manuell | CNC | CNC |
Tilte: | pneumatisk | pneumatisk | CNC |
Mellomvinkel svinge: | Ja | Ja | Ja |
Mellomvinkel tilte: | Nei | Nei | Ja |
Utførelse: | 5,0 m eller 6,6 m | 5,0 m eller 6,6 m | 5,0 m eller 6,6 m |
Motor: | 230/400 V / 2x3,7 kW | 230/400 V / 2x3,7 kW | 230/400 V / 2x3,7 kW |
Turtall sagblad: | 2400 U/min | 2400 U/min | 2400 U/min |
Svingområde: | 140° (utvendig); 22,5° (innvendig) | 140° (utvendig); 22,5° (innvendig) | 140° (utvendig); 22,5° (innvendig) |
Tiltevinkel: | 90° til 45° (innvendig) | 90° til 45° (innvendig) | 90° til 45° (innvendig) |
Sagblad Ø: | 2 x 600 mm | 2 x 600 mm | 2 x 600 mm |
Kapplengde (min.): | 470 mm (ved 90°) | 470 mm (ved 90°) | 470 mm (ved 90°) |
Kapplengde (maks.): | 5000 mm / 6600 mm (avhengig av type) | 5000 mm / 6600 mm (avhengig av type) | 5000 mm / 6600 mm (avhengig av type) |
Vekt: | 3150 kg / 3370 kg (avhengig av type) | 3150 kg / 3370 kg (avhengig av type) | 3150 kg / 3370 kg (avhengig av type) |

PDG E-Cut 650, 600 L, 500
PDG E-Cut 650, 600 L, 500
Dobbel gjæringssag med 650mm/600mm/550mm sagblad, for aluminiumsprofiler, kan styres direkte via SchüCal
- Servomotor for vinkelinnstillinger
Tekniske data:
PDG e- Cut 650 | PDG e- Cut 600 | PDG e- Cut 500 | |
Utførelse: | 5,0 m eller 6,6 m | 5,0 m eller 6,6 m | 5,0 m eller 6,6 m |
Motor: | 230/400 V / 2x5,5 kW | 230/400 V / 2 x 2,2 kW | 230/400 V / 2 x 2,2 kW |
Turtall sagblad: | 2800 U/min | 2800 U/min | 2800 U/min |
Tiltevinkel: | 20° (utvendig); 45° (innvendig) | 20° (utvendig); 45° (innvendig) | 10° (utvendig); 45° (innvendig) |
Sagblad Ø: | 2 x 650 mm | 2 x 600 mm | 2 x 500 mm |
Kapplengde (min.): | 350 mm (ved 2 x 90°); 352 mm (ved 2 x 45°); 270 mm (via programvare) | 350 mm; 270 mm (via programvare) | 350 mm; 270 mm (via programvare) |
Kapplengde (maks.): | 5000 mm / 6600 mm (avhengig av type) | 5000 mm / 6600 mm (avhengig av type) | 5000 mm / 6600 mm (avhengig av type) |
Vekt: | 2580 kg / 2720 kg (avhengig av type) | 2000 kg / 2280 kg (avhengig av type) | 2000 kg / 2280 kg (avhengig av type) |

PDG Cut 550
PDG Cut 550
Dobbel gjæringssag med 550mm sagblad, for aluminiumprofiler, kan styres via SchüCal.
- Pneumatisk vinkelinnstilling
Tekniske data:
Utførelse: | 5,5 m eller 6,6 m |
Motor: | 230/400 V / 2x2,2 kW |
Turtall sagblad: | 2800 U/min |
Tiltevinkel: | 22,5° (utvendig) |
Fast stopp på: | 90°/45°/22,5° (mellomvinkler kan innstilles) |
Sagblad Ø: | 2 x 550 mm |
Kapplengde (min.): | min. 370 mm; < 370 mm (via programvare) |
Kapplengde (maks.): | 5000 mm / 6600 mm (avhengig av type) |
Vekt: | 1900 kg / 2400 kg (avhengig av type) |

PDG Set
PDG Set
500mm sagblad, for aluminiumsprofiler, dimensjonering via tastaturet
- Pneumatisk vinkelinnstilling
Tekniske data:
Utførelse: | 5,0 m eller 6,0 m |
Motor: | 230/400 V / 2x2,2 kW |
Turtall sagblad: | 2800 U/min |
Tiltevinkel: | 22,5° (utvendig) |
Fast stopp på: | 90°/45°/22,5° (mellomvinkel kan innstilles) |
Sagblad Ø: | 2 x 500 mm |
Kapplengde (min.): | 300 mm, <300 mm med kortkappanslag |
Kapplengde (maks.): | 5000 mm / 6600 mm (avhengig av type) |
Vekt: | 1830 kg / 2140 kg (avhengig av type) |

PDG Twin
PDG Twin
400mm sagblad, for aluminiumsprofiler, dimensjonering via tastaturet
- Manuell vinkelinnstilling
Tekniske data:
Utførelse: | 4,0 m eller 6,0 m |
Motor: | 230/400 V / 2x2,2 kW |
Turtall sagblad: | 2800 U/min |
Tiltevinkel: | 45° (utvendig) -90° |
Svingevinkel: | 45° (utvendig) -45° (innvendig) |
Sagblad Ø: | 2 x 400 mm |
Kapplengde (min.): | 421 mm; opp til 210 mm med kortkappanslag |
Kapplengde (maks.): | 4000 mm / 6600 mm |
Vekt: | 700 kg / 867 kg (avhengig av type) |

Glasslistsager
GS 500
GS 500
Glasslist-tilskjæringssentret 500 sørger for en rasjonell bearbeidelse av glasslister. Fra dimensjonering av listen til saging er det mulig å spare mye tid. Det blir optimimalisert ved at et profiler kan forlagres i et magasin.
- Automatisk plassering av Schüco-glasslistklips
Tekniske data:
Motor: | 400 V |
Svingeområde: | + 45° / 90° / -45° |
Sagblad Ø: | 400 mm |
Kapplengde (min.): | 200 mm |
Kapplengde (maks.): | 6000 mm |
Vekt: | 480 kg |
GS200 / GS100
GS200 / GS100
Glasslistsag for å bearbeide glasslister.
- Automatisk plassering av Schüco-glasslistklips
Tekniske data:
Type: | GS 100 |
Motor: | 400 V / 2,8 kW |
Svingeområde: | + 45° / 90° / -45° |
Sagblad Ø: | 400 mm |
Vekt: | 370 kg |

GS 50
GS 50
Anslag-målesystem GS 50, blir sammen med en Schüco enhodesag PES 400 (eller lignende) en billig glasslistsag.
- Anslagsinnstilling via servomotor
Tekniske data:
Motor: | 230 V |
Lengde: | 3000 mm |
Rullebredde: | 400 mm |
Arbeidshøyde: | 850 - 1050 mm |
Vekt: | 180 kg |
Kapp- og gjæringssager
PES 400
PES 400
Profil et-hode sag 400 for økonomisk kapping av aluminiumsprofiler.
Tekniske data:
Motor: | ~ 400 V / 1,8 kW |
Horisontalt gjæringsområde: | 0°/ 90°/ 0° |
Trinninnstilling: | 45°/ 90°/-45° |
Sagblad Ø: | 400 mm |
Avsugsrør Ø: | 100 mm |
Vekt: | 230 kg |

Sag som kan kappe snitt om to akser 215 NS
Sag som kan kappe snitt om to akser 215 NS
For vertikale og horisontale gjæringssnitt på aluminiumsprofiler.
- Justering via snekkedrev med håndsveiv
Tekniske data:
Motor: | 400 V / 3 kW |
Turtall: | 2800 U/min |
Kappbredde: | 450 mm (ved 90°) |
310 mm (ved 45°) | |
Kapphøyde: | 215 mm (ved 90°) |
150 mm (ved 45°) | |
Horisontalt gjæringsområde: | 45° (venstre) / 25° spissvinkel (høyre) |
Vertikal gjæringsområde: | 60° spissvinkel (venstre) / 30° spissvinkel (høyre) |
Rullebredde: | 400 mm |
Sagblad Ø: | 550 mm |
Avsugsrør Ø: | 100 mm |
Vekt: | 300 kg |

Sag som kapper snitt om to akser 200 NCS
Sag som kapper snitt om to akser 200 NCS
For vertikale og horisontale gjæringssnitt på aluminiumsprofiler.
- Motoriert tiltjustering inkl. digital skjerm
Tekniske data:
Motor: | ~ 400 V / 3 kW |
Turtall: | 2800 U/min |
Kappbredde: | 420 mm (ved 90°) |
300 mm (ved 45°) | |
Kapphøyde: | 200 mm (ved 90°) |
140 mm (ved 45°) | |
Horisontalt gjæringsområde: | 45° (venstre) / 25° spissvinkel (høyre) |
Vertikalt gjæringsområde: | 60° spissvinkel (venstre) / 30° spissvinkel (høyre) |
Sagblad Ø: | 520 mm |
Avsagsrør Ø: | 100 mm |
Vekt: | 350 kg |

Sag som kapper snitt om to akser 200 NS
Sag som kapper snitt om to akser 200 NS
For vertikale og horisontale gjæringssnitt på aluminiumsprofiler.
- Justering via snekkedrev med håndsveiv
Tekniske data:
Motor: | 400 V / 3 kW |
Turtall: | 2800 U/min |
Kappbredde: | 420 mm (ved 90°) |
300 mm (ved 45°) | |
Kapphøyde: | 200 mm (ved 90°) |
140 mm (ved 45°) | |
Horisontalt gjæringsområde: | 45° (venstre) / 25° spissvinkel (høyre) |
Vertikalt gjæringsområde: | 60° spissvinkel (venstre) / 30° spissvinkel (høyre) |
Sagblad Ø: | 520 mm |
Avsugsrør Ø: | 100 mm |
Vekt: | 300 kg |

Sag som kapper snitt om to akser 170 NS
Sag som kapper snitt om to akser 170 NS
Justering via snekkedrev med håndsveiv.
Tekniske data:
Motor: | 400 V / 3 kW |
Turtall: | 2800 U/min |
Kappbredde: | 430 mm (ved 90°) |
305 mm (ved 45°) | |
Kapphøyde: | 170 mm (ved 90°) |
115 mm (ved 45°) | |
Horisontalt gjæringsområde: | 45° (venstre) / 25° spissvinkel (høyre) |
Vertikalt gjæringsområde: | 60° spissvinkel (venstre) / 30° spissvinkel (høyre) |
Sagblad Ø: | 420 mm |
Avsugsrør Ø: | 100 mm |
Vekt: | 300 kg |

PSA
PSA
Profil-sag-automat, for kort- og automatkapping av aluminiumsprofiler.
Tekniske data:
Motor: | 400 V / 3 kW |
Turtall: | 2800 U/min |
Hub automatisk mating: | maks. 600 mm |
Kapprest: | min. 90 mm |
Sagblad Ø: | 400 mm |
Horisontalt gjæringsområde: | 90° |
Vekt: | 350 kg |

Schüco BS 550
Schüco BS 550
For vertikale kapp og gjæringssnitt på aluminiuimsprofiler med tykke vegger, som f.eks. balkongprofiler.
Tekniske data:
Motor: | 400 V / 3 kW |
Turtall: | 2800 U/min |
Gjæringsområde: | 20° (begge sider) |
Rasterstillinger: | 45° (venstre) / 90° / 45° (høyre) |
Sagblad Ø: | 550 mm |
Avsugsrør Ø: | 80 mm og 50 mm |
Vekt: | 827 kg |

Kappsag TL 350
Kappsag TL 350
For aluminium- og PVC-profiler med sagblad på 350mm eller 250mm.
Tekniske data:
TL 350 | |
Motor: | 400 V / 2 kW |
Kapphastighet: | 3200 m/min |
Sagblad Ø: | 350 mm |
Rasterstillinger: | -45°/ 90°/+45° |
Horisontalt gjæringsområde: | 25° (venstre) / 45° (høyre) |
Vekt: | 68 kg |

Stanser-sager som kapper snitt om to akser
PAS Compact og PAS Compact 650
PAS Compact og PAS Compact 650
For stansing og saging av aluminiumsprofiler.
To-hode-sag, automatisk sagbladmating og fast profilposisjonering ved saging.
Schücos anslagsystem gjør det mulig å Schifterschnitte bzw. Shifterlinkungen på en eller begge ender av profilen uten korrekturkapp.
Det spesielle med anslaget er, at det kjører parallelt med sagbladene på ønsket klinkhøyde. Dermed er alltid den nøyaktige innleggsposisjonen for profilen, som også tilsvarer kappunktet, avhengig av ønsket lengde.
Tekniske data:
PAS Compact | PAS Compact 650 | |
Motor: | 400 V / 2x3 kW | 400 V / 2x3 kW |
Turtall: | 2800 U/min | 2800 U/min |
Sagblad horisontal: | +60° / -60° | +60° / -60° |
Sagblad vertikal: | +45° / -60° | +45° / -60° |
Profilanlegg: | +60° / -60° | +60° / -60° |
Sagblad Ø: | 500 / 550 mm | 500 / 650 mm |
Stansehøyde: | 210 mm (ved 90°) | 260 mm (ved 90°) |
Stansedybde: | 190 mm (ved 90°) | 185 mm (ved 90°) |
Stansebredde: | 180 mm (ved 90°) | 230 mm (ved 90°) |
Vekt: | 1250 kg | 1500 kg |

UAS / UAS Digital
UAS / UAS Digital
For stansing av aluminiumsprofiler.
- UAS digital: Digitalanviser for tre vinkelverdier:
Tekniske data:
Motor: | 400 V / 2x3 kW |
Turtall: | 2800 U/min |
Sagblad horisontal: | høyderegulerbar |
Sagblad vertikal: | +45° / -45° |
Profilanlegg: | +22,5° / -90° / -22,5° (høyderegulerbar) |
Sagblad Ø: | 350 / 450 mm |
Stansehøyde: | 155 mm (ved 90°) |
Stansedybde: | 110 mm (ved 90°) |
Stansebredde: | 250 mm (ved 90°) |
Vekt: | 400 kg |

AS 450 / AS 450 Digital
AS 450 / AS 450 Digital
For stansing av aluminiumsprofiler.
- UAS digital: Digitalanviser for tre vinkelverdier:
Tekniske data:
Motor: | 400 V / 2x3 kW |
Turtall: | 2800 U/min |
Sagblad horisontal: | høyderegulerbar |
Sagblad vertikal: | +45° / -45° |
Profilanlegg: | +22,5° / -90° / -22,5° (høyderegulerbar) |
Sagblad Ø: | 350 / 450 mm |
Stansehøyde: | 155 mm (ved 90°) |
Stansedybde: | 110 mm (ved 90°) |
Stansebredde: | 250 mm (ved 90°) |
Vekt: | 400 kg |

Stålsager
PDG Steel 400
PDG Steel 400
Dobbel gJæringssag med 400mm sagblad, for stålprofiler, styres direkte fra SchüCal.
- 7 CNC-styrte akser:
(Bevegelsen til sagehodet (X-aksen), tilting om W- og U-aksen, 2x sagbladmating, 2x turtallovervåkning) - Konstant dreiemoment ved hjelp av frekvensinverter styrt Brushless-motor
- CNC-styrt sagmating
o matehastighet kan justeres
o justerbar kappdybde
o rask tilbaketrekking - Ventilering (Ved å forskyve profilanlegget beskyttes det tilbaketrekkende sagbladet etter kapp)
Tekniske data:
Lengde: | 5,0 m |
Motor: | 400 V / 2 x 4,5 kW |
Turtall: | 40 – 250 1/min, trinnløs |
Tiltevinkel: | opp til 45° (utvendig), opp til 45° (innvendig) |
Sagblad Ø: | 400 mm |
Kapplengde (min.): | 250 mm i dobbelkapp (90°/90°), > 250 mm med kortkappprogram (90°/90°) |
Kapplengde (maks.): | 5000 mm i dobbelkapp, 9600 mm med overlengdekapp |
Vekt: | 2800 kg |

PSU 450 H
PSU 450 H
Stålsagen PSU 450 H egner seg utmerket for kutting av store stålprofiler og stålrør.
PSU 450 H har uavhengig, hydraulisk styrt mating. Både sagbladmatingen og snittstartpunktet kan justeres med dreideknappen.
Tekniske data:
Motor: | 400 V / 3/3,6 kW |
Turtall: | 12 / 24 / 48 / 96 U/min |
Svingeområde: | +30°/+45°/90°/-45°/-30° |
Sagblad Ø: | 450 mm |
Vekt: | 1250 kg |

Vi reserverer oss grunnet teknisk videreutvikling for dimensjons- og konstruksjonsendringer, som kan medføre at bildene kan avvike fra originalen, samt kan inneholde opsjonsmuligheter som kan medføre ekstra kostnader.
