AKF 4
...

Freser, bor, stanser

Endefreser

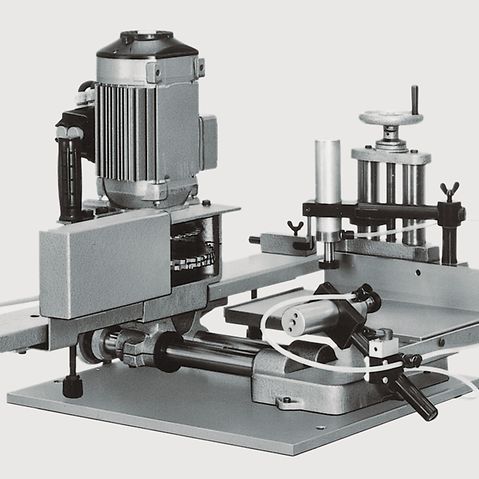

AKF 4

AKF 4

For nøyaktig utfresing på tverrstykket av sprosser-, losholt-, post- og sokkelprofiler for T-skjøter og på dørprofiler for fotpunktet.

  • Freseområdet (dybde x høyde) 80 x 140 mm


Tekniske data:

Motor:

400 V / 2 kW

Materialanleggsskulder:

+20° / 90° /-20°

Rasterstilling:

90°

Freser Ø (maks.):

250 mm

Freserpakkehøyde (maks.):

90 mm

Fresdybde:

80 mm

Profilbredde (maks.):

350 mm

Profilhøyde (maks.):

140 mm

Profillengde (min.):

400 mm

Avsugsrør Ø:

ja

Vekt:

95 kg

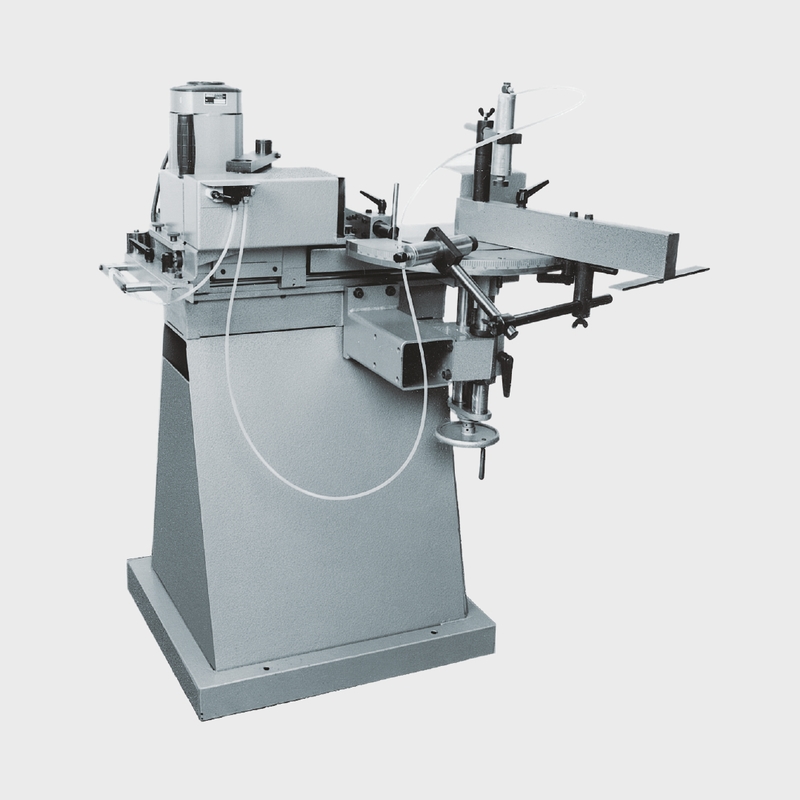

AKF 6

AKF 6

For nøyaktig utfresing av tverrstykket på sprosser-, losholt-, poster- og sokkelprofiler for T-skjøter og på dørprofiler for fotpunktet.

  • Freseområdet (dybde x høyde) 85 x 150 mm


Tekniske data:

Motor:

400 V / 3 kW

Materialanleggsskulder:

+20° / 90° /-20°

Rasterstilling:

90°

Freser Ø (maks.):

250 mm

Freserpakkehøyde (maks.):

90 mm

Fresdybde:

85 mm

Profilbredde (maks.):

305 mm

Profilhøyde (maks.):

150 mm

Profillengde (min.):

400 mm

Avsugsrør Ø:

80 mm

Vekt:

190 kg

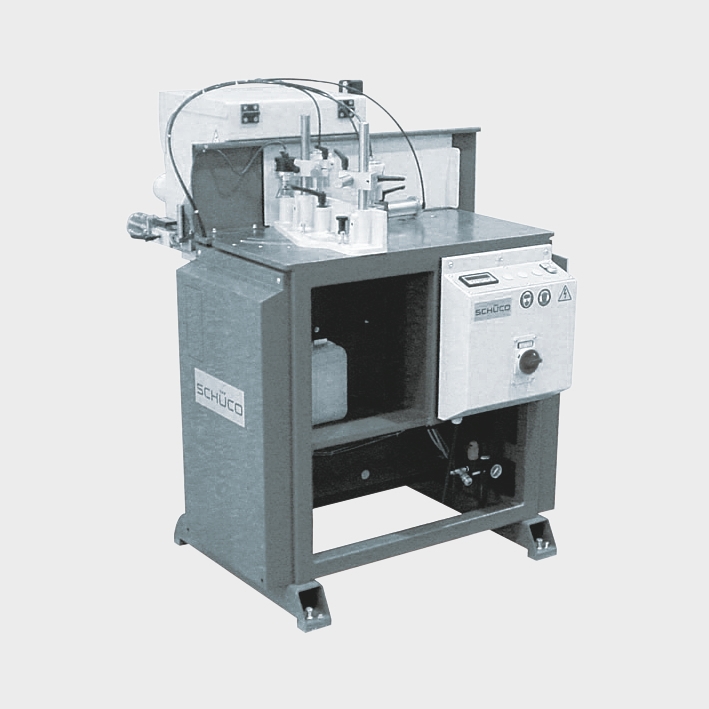

AKF 8

AKF 8

For nøyaktig utfresing på tverrstykket av sprosser-, losholt-, post- og sokkelprofiler for T-skjøter og på dørprofiler for fotpunktet.

  • Freseområdet (dybde x høyde) 100 x 180 mm


Tekniske data:

Motor:

400 V / 2,2 kW

Materialanleggsskulder:

90° til 20° (venstre) / 30° (høyre)

Rasterstillinger:

90 og i 15°- skritt

Freser Ø (maks.):

250 mm

Freserpakkehøyde (maks.):

160 mm

Fresdybde:

95 mm

Profilbredde (maks.):

300 mm (ved 90°)

Profilhøyde (maks.):

180 mm

Profillengde (min.):

300 mm

Avsugsrør Ø:

80 / 90 / 100 mm

Vekt:

400 kg

Kopifreser

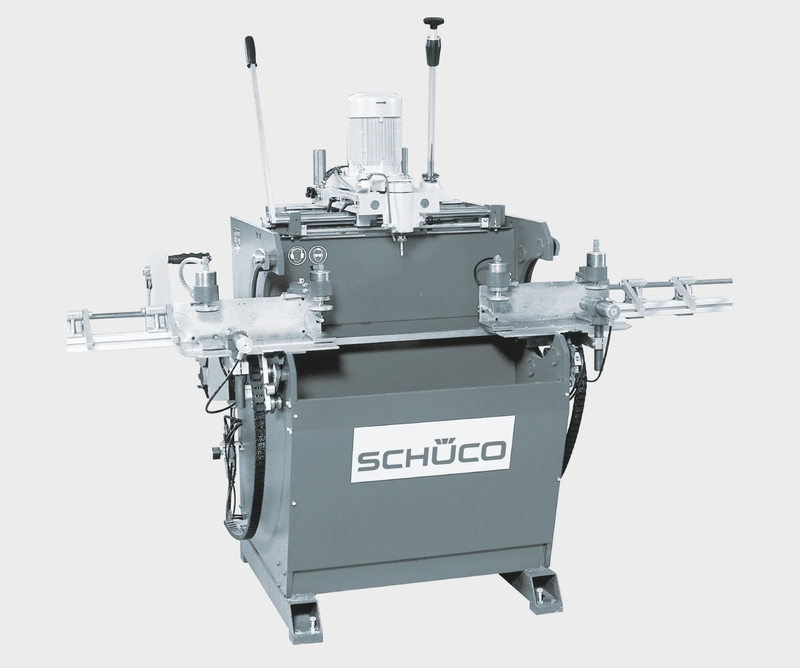

Kopifreser KF 348 og KF 347

Kopifreser KF 348 og KF 347

For presis lås- og sylinderutsparinger, håndtak- og drivutsparinger på dør- og vindusprofiler.

  • KF 348: Aluminium- og stål-bearbeidelse
  • KF 347: Aluminium - bearbeidelse


Tekniske data:

Motor:

400 V / 1,5 kW (KF 348 tohastighetsmotor)

Mulig profildreining:

180°

Bearbeidingsposisjoner:

0°, 60°, 90°, 180°

Profilbredde (maks.):

120 mm

Profilhøyde (maks.):

100 mm

Profillengde (min.):

500 mm

Profillänge (max.):

3000 mm

Vekt:

300 kg

Bormaskiner

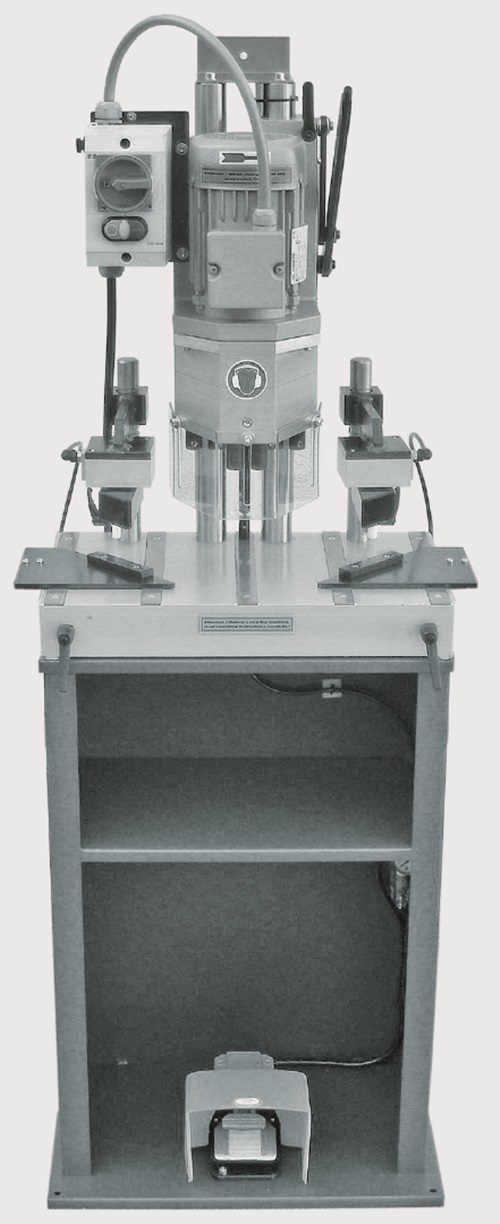

Bormaskin for dørhengsler

Bormaskin for dørhengsler

For samtidig å bore monteringshullene for 2-delt og 3-delt Schüco-dørhengsler i karm og ramme.

  • Justerbare anslag i gjærings- og bunnområde
  • 8 borespindler
  • Justerbar boredybde
  • 2 sideanslag for gjæring


Tekniske data:

Motor:

400 V / 1,1 kW

Turtall:

2800 min-1

Vekt:

90 kg

Presseverktøy

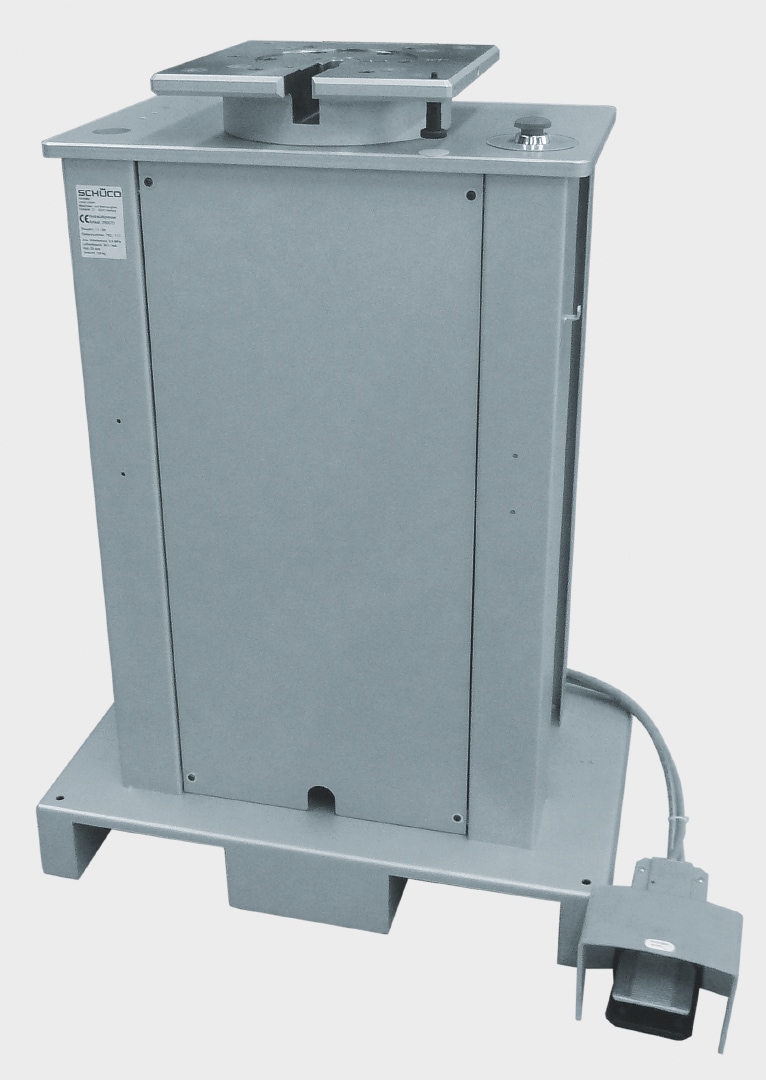

Hydraulikkpresse

Hydraulikkpresse

Designet for Schüco kompaktverktøy og den nye generasjonen av pressverktøy.

  • Slaghøyde: 20 mm
  • Mulig å koble på en målelist
  • Raskere verktøyveksel med hurtigutløsningssystem
  • Kompaktverktøy kan dreies på pressen ved hjelp av hjullager og justeringsbolt
  • Ubegrenset høyde på verktøyene
  • Sikkerhetsbryter for verktøyinnfesting
  • Forbedret brukssikkerhet
  • Integrert maskinsokkel

Basispresse

Basispresse

Designet for Schüco kompaktverktøy og den nye generasjonen av pressverktøy.

  • Slaghøyde: 20 mm
  • Mulig å koble på et lengdeanslag
  • Raskere verktøyveksel med hurtigutløsningssystem
  • Kompaktverktøy kan dreies på pressen ved hjelp av hjullager og justeringsbolt
  • Ubegrenset høyde på verktøyene
  • Sikkerhetsbryter for verktøyinnfesting
  • Adapter for den nye generasjonen av pressverktøy
  • Forbedret brukssikkerhet
  • Kan monteres på maskinsokkel, art.nr. 299504

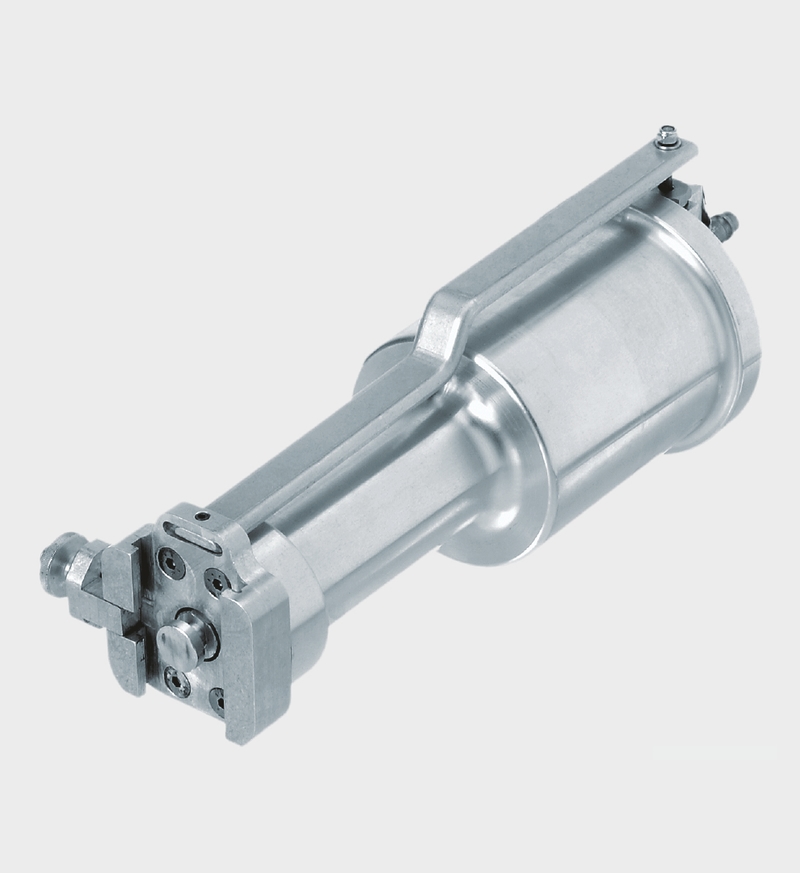

Hydropneumatisk håndpresse

Hydropneumatisk håndpresse

Designet for Schüco verktøyinnsats.

  • Lite plassbehov ved lagring av forskjellige verktøy
  • Stansingen utløses ved hjelp av betjeningsspaken
  • Rask verktøyveksel på grunn av enkel håndtering
  • Sikringsbolter mellom presse og verktøy
  • Forbedret brukssikkerhet

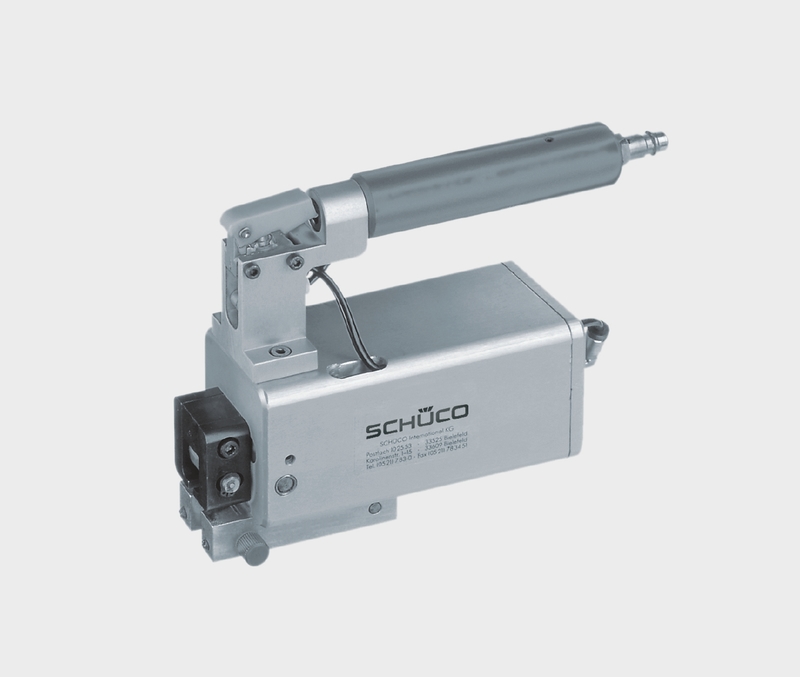

Håndpresse

Håndpresse

Designet for Schüco verktøyinnsatser.

  • Lett,​kompakt,​fleksibel
  • Krever liten plass ved lagring av de forskjellige verktøyene
  • Enkel håndtering pga håndtak
  • Betjenes via knapp på håndtaket
  • Raskere verktøyveksel pga enkel håndtering
  • Håndpressen trenger ved verktøyveksel ikke kobles fra trykkluften
  • Sikringsbolter mellom presse og verktøy
  • Forbedret brukssikkerhet

Kompaktverktøy

Kompaktverktøy

Som stanse på hydraulikkpresse og basispresse.
Kan brukes på tvers av serier.

  • Kan erstatte flere enkeltverktøy
  • Logisk kombinasjon av arbeidstrinn i en stansefunksjon
  • Integrering av flere arbeidskritt i et kompaktverktøy
  • Enkel håndtering under innsetting på grunn av håndtak
  • Unngår stadig verktøyveksel på grunn av multifunksjonalitet

Stanser

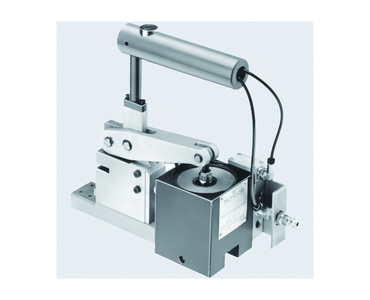

Håndstanse

Håndstanse

Spesielle tilfeller, for stansing i Schüco profiler.

  • Enkel håndtering på grunn av anbrakt håndtak
  • Betjening pr knapp på håndtaket
  • Håndtak av PVC

Espanjolettstanse

Espanjolettstanse

For å stanse de avlange hullene 4,2 x 7 mm i espanjolettprofilene i fasadesystemene. espanjolettstansen kan brukes for de ulike fasadesystemene.

  • Betjenes via fotpedal
  • Mulig å montere på maskinsokkel 299504
  • Beveglige stempel
  • Integrerte pneumatiksylindere
  • Ingen høydebegrensning ved bearbeiding av epanjoletter
  • Stanser espanjoletten også med monterte isolatorer
  • Stanser før eller etter endefresing av espanjoletten
  • Kan brukes uavhengig av serie f.eks: FW 50+, FW 60+

Vi reserverer oss grunnet teknisk videreutvikling for dimensjons- og konstruksjonsendringer, som kan medføre at bildene kan avvike fra originalen, samt kan inneholde opsjonsmuligheter som kan medføre ekstra kostnader.
