コーナー圧着機

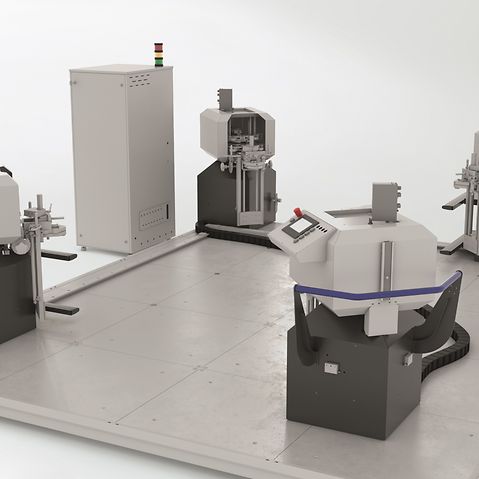

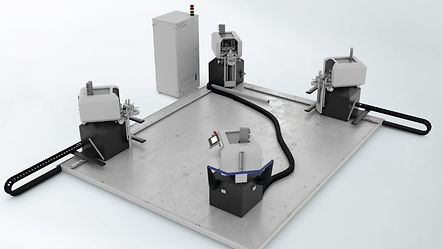

Schüco Machine CC 400 M / CC 400 E

Schüco Machine CC 400 M / CC 400 E

  • 留め継ぎ加工された中空のアルミニウム形材から作られた、窓・ドア・ファサードユニットの4つのコーナー接合部を効率的に圧着
  • 場所の決まったフレームや単独の形材バーを障害なく挿入可能
  • 4つのコーナーを自動かつ同時に圧着することで、フレーム接合部を素早く安全に処理可能
  • 形材フレームの水平加工
  • Schüco のインハウスのクランプ・圧着システムは、フレームの4つのコーナー全てに均等に切断耐性を分散させます。

Schüco CC 400 M

  • 固定圧着ヘッド1つ、トラック上の位置が簡単に変えられる圧着ヘッドが2つ、そして、スチール作業ベンチの上に自由に動く圧着ヘッドが1つ
  • デジタル ディスプレイで2つの圧着ヘッドの較正が可能
  • 自由に動く圧着ヘッドは、2つのレーザーで位置を決定
  • クランクやハンドホイールで異なる形材にも素早く調節
  • 支持台がないことによる高い自由度
  • 形材の厚み 2 mm
  • より厚い形材には、要請に応じて対応
  • 上下の刃の間の距離は最低 31mm
  • 最大距離 166 mm(交換なし)、圧着刃を交換する場合には 213 mm

Schüco CC 400 E

  • トラック上の2つのヘッドを電波測位
  • 上部のダイカッターを電波測位
  • 支持台がないことによる高い自由度
  • 形材の厚み 2 mm
  • より厚い形材には、要請に応じて対応

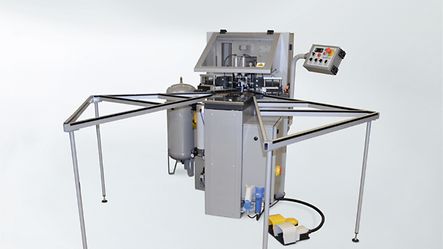

Schüco Machine CC 120 A

Schüco Machine CC 120 A

接着剤を注入できるコーナー圧着機

この機械には、3つのタスクがまとめられています。

  • フレームの圧着
  • 接着剤用穴のフライス加工
  • 接着剤の注入

フライス加工ツールやポンプを手動で調節できるため、機械の操作がシンプルです。

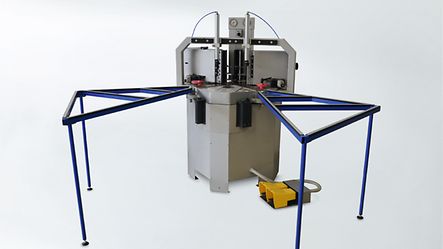

Schüco Machine CC 300

Schüco Machine CC 300

極端な要件に対応できるコーナー圧着機:

  • 最大圧着高さ:300 mm
  • 圧着段階は5段階
  • フレームの内法の最小値:270 x 270 mm

これらの機能により、小さなフレームも大きなフレームも加工できます。

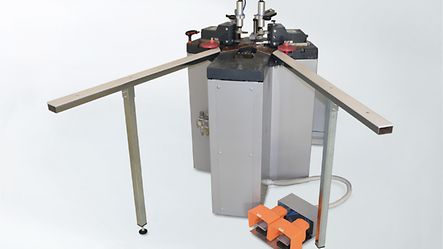

Schüco EVM S

Schüco EVM S

アルミニウム形材から作られた窓やドアのコーナー接続を効率よく圧着

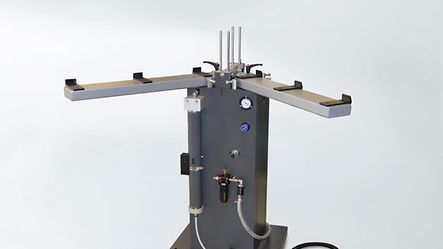

PGA

PGA

アルミニウムから作られた留め継ぎ加工された表面に対して、留め継ぎシール剤(品番:298 864)を塗布する留め継ぎシール機

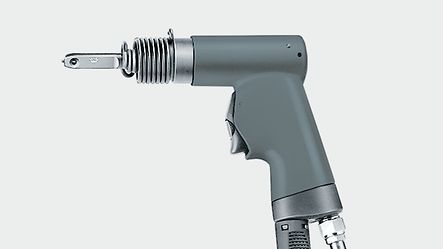

空気圧式ネイルガン

空気圧式ネイルガン

アルミニウム製のコーナー用ネジやT型クリート用ネジでクランプされたフレームに固定します。

形材固定バー処理装置

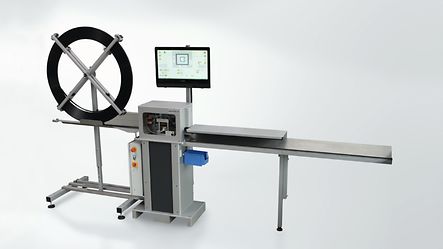

形材固定バー処理装置 LA 100

形材固定バー処理装置 LA 100

SimplySmart 用部品の固定バーの高速計算・加工のための自動固定バー処理装置です。この固定バーは、それぞれの開口の種類やサイズ、断熱等級に合わせて、自動的に計算されます。人の手によるデータ入力で時間を無駄にすることはありません。

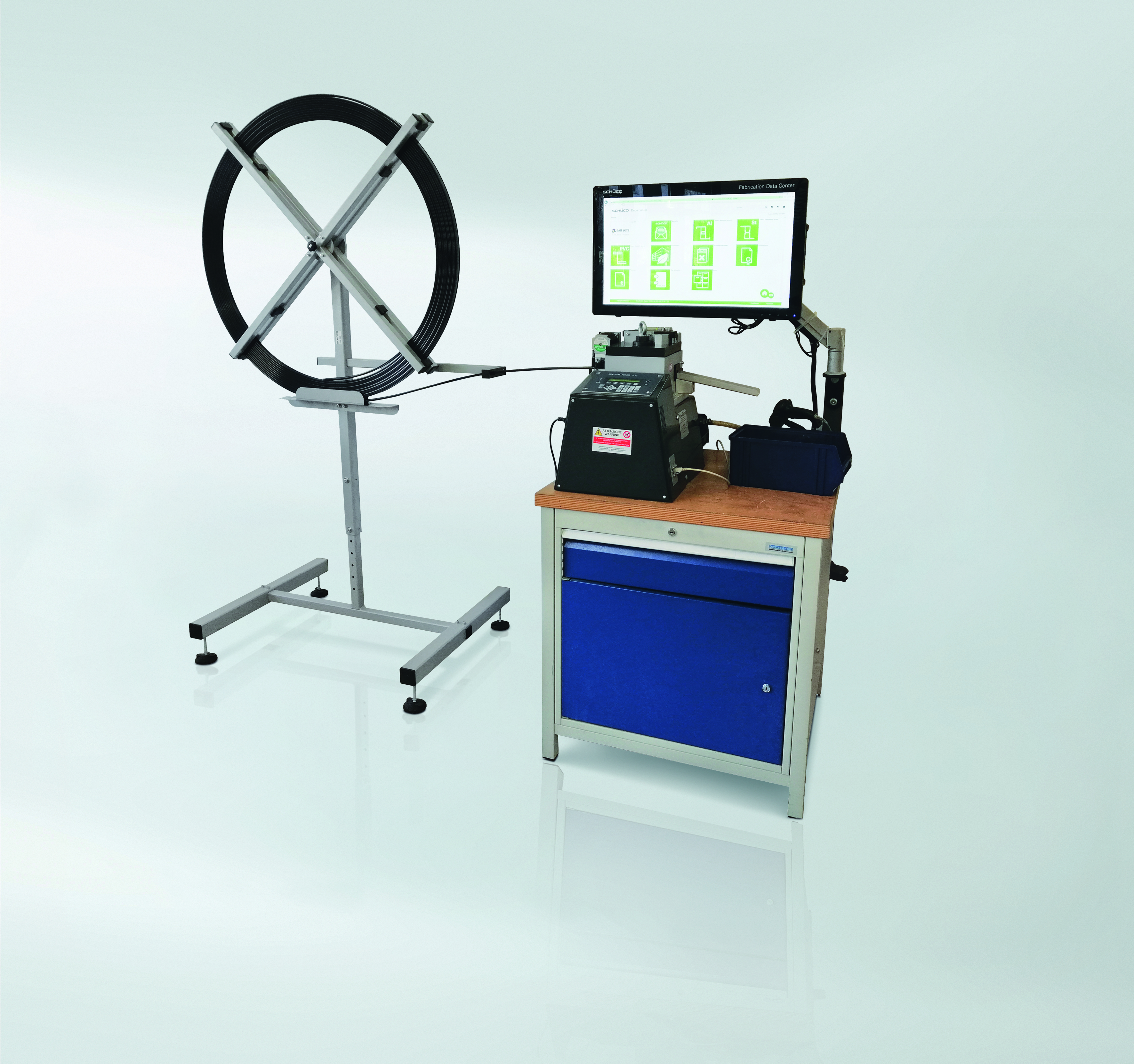

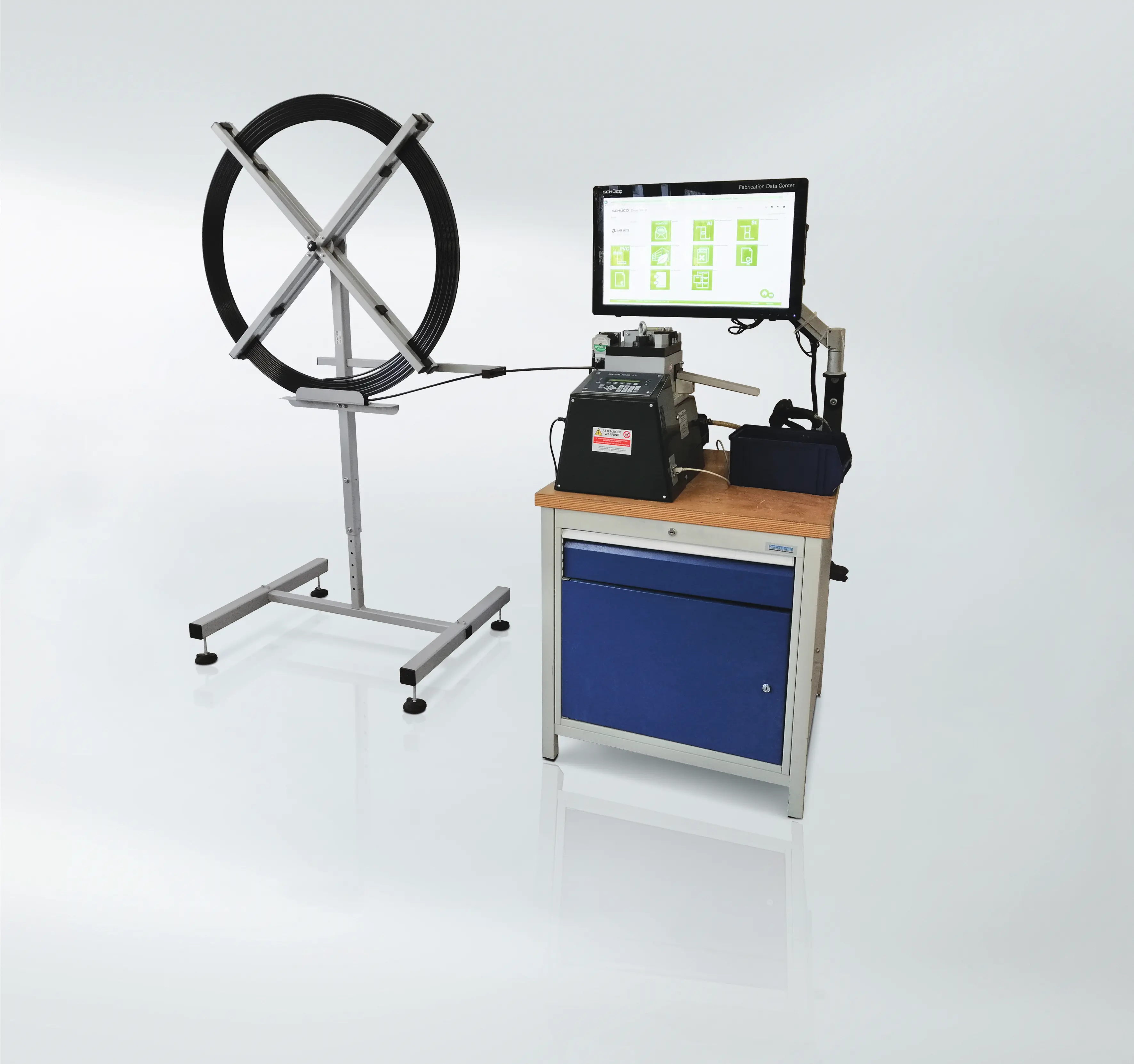

形材固定バー処理装置 LA 10

形材固定バー処理装置 LA 10

この新しい自動形材固定バー処理装置は、あらゆる窓の製造に小さな革命を起こしました。Schüco Fabrication Data Center と組み合わせることで、Schüco SimplySmart 用部品の処理が、より信頼性が高く、より簡単で、より速くできるようになりました。


このインテリジェントな組み合わせによって、計算から、自動での穴あけ、固定バーの切り出しまで、すべての処理ステップが実行されます。これによって、幅広い開口の種類やサイズ、様々な断熱等級を問題なく実現することが、可能になります。この小さな装置が、大きな効果を生み出します。

グレイジング ビード クリップ装置

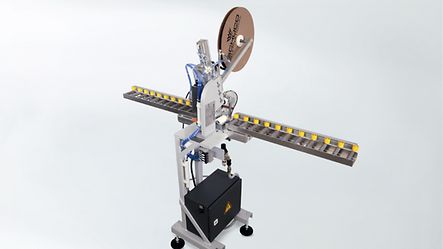

グレイジング ビード クリップ装置 Schüco GC 100

グレイジング ビード クリップ装置 Schüco GC 100

グレイジング ビード用クリップを自動で挿入します。

  • グレイジング ビード用クリップを時間をかけて手で取り付ける必要は、もうありません。
  • グレイジング ビード用クリップは、決められた感覚で取り付けられます。

注意

・当社は技術的発展のために寸法やデザインを変更する権利を有します。

・図表は当初の製品と異なる場合があります。

・図表には、追加料金の発生するオプションが含まれている場合がありますので、担当者までお問合せください。
