CNC マシニング

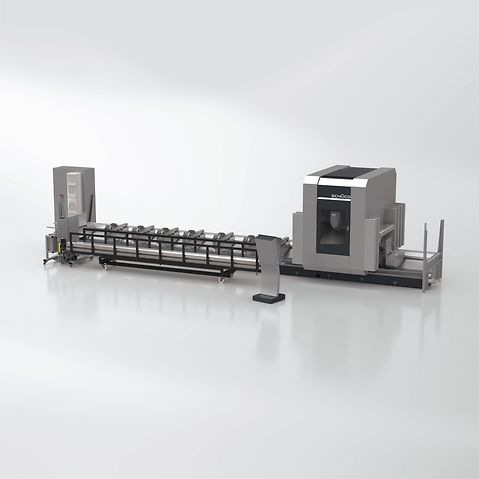

Schüco Machine AS 100

Schüco Machine AS 100

数多くの形材切断オプションや切り欠きオプションの付いた新しい加工システムは、現代的な5軸 CNC マシンと同じぐらい柔軟です。Schüco AS 100 は、その速さと連続的な加工プロセスによって、連続フィードシステムの利点を提供することもできます。加工の最適化に関する最先端の高性能に加えて、このシステムは必要な空間が最低限で済むことにおいても、人々を感心させます。これは荷積み・荷下ろしマガジンを1つにまとめることで可能になったもので、最長 7,500mm までの形材を保持することができるため、市販されている機械の中で、最も長く人の手なしで稼働させることができます。この機械の中心は、加工ステーションです。9mのマシンベッドには、切断や形材端部の処理を含め、形材の4面を加工する5軸のタワーが2本あるだけでなく、自動で位置が決まるクランプも5つあります

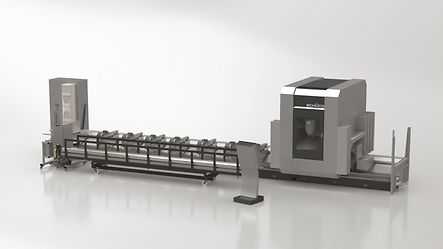

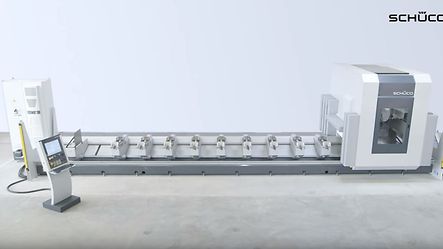

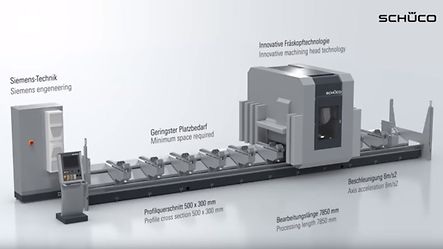

Schüco Machine AF 500

Schüco Machine AF 500

切断オプションの付いたポータル型 CNC マシン、SchüCal からの直接操作により PC で制御可能


Schüco Machine AF 500 は、6面でのマシニングが特徴で、アルミニウムやスチールの形材に適した効率的な加工機械です。

  • 切断を含むバーの加工が可能
  • 形材の位置を特定するエッジが前に移動したことで、形材が差し込みやすい
  • マシニング ヘッドは片側に設置(数値で操作される2つの可動軸を使って、回転が可能)
  • スチール形材の加工(S235 から、ほぼ5mmの厚さまで)
  • 加工モードは3つ:単独のバー、複数のバー(形材4本まで)、往復モード
  • 個別に操作・調節ができる8つのクランプ
  • ツール交換装置は、ポータルと共に移動
  • 高解像度の絶対位置測定システム
  • サーボ軸による B 軸および C 軸の自由な回転
  • エッジが安全なバンパーの設計になっている両側のポータル
  • 19” タッチ TFT カラーディスプレイを搭載した使いやすいコントロールパネル


テクニカルデータ:

操作できる NC 軸の数:

8

処理長さ:

7850 / 7300 mm

最高処理速度(X / Y / Z):

80 / 60 / 40 m/分

B 軸の回転:

± 180°(およそ55°の傾斜で回転)/ 20°以下の回転

C 軸の回転:

± 360°(Z 軸周りを回転)

ツール ホルダー:

HSK-63F

速度の範囲:

0 – 24000 rpm

フライスモーターの出力:

15 kW

可動ツールマガジンのスペースの数:

20

クランプの位置:

自動

クランプの数:

8

クランプの最大数:

10

最大断面(幅×高さ)/ 長さ – 単一バーの加工:450 x 350 / 7300 mm(ツールの長さが 250mm の場合)、500 x 350 / 7300 mm(ツールの長さが 200mm の場合)、形材端部のマシニングがない場合は 7850 mm

最小断面(幅×高さ)/ 長さ – 単一バーの加工::

30 x 30 / 300 mm(ツールの長さが 200mm の場合)

Schüco Machine AF 500

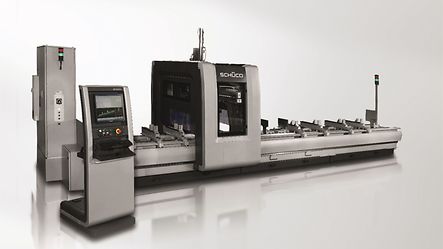

Schüco Machine AF 450

Schüco Machine AF 450

SchüCal からの直接操作により PC で制御可能な CNC マシン

  • アルミニウムやスチールの形材の3面のマシニング
  • 3種類の稼働モード:
    - 特に長い単一のバー
    - 異なる輪郭を持つ複数のバー
    - ASP システムによる折り返し稼働
  • 個別に稼働・調節できるクランプ
  • 7500mm のマシニング長さ


テクニカルデータ:

操作できる NC 軸の数ツール交換装置 4つ以上
最大処理速度(X/Y/Z):80 / 60 / 40 m/分

A 軸の回転:

連続的に +90° から -90° まで

ツール取り付け台:

SK 30

速度:

to 24000 rpm

フライスモーターの出力:

7,5 kW at 6000 - 12000 rpm (S1)

可動ツールマガジンのスペースの数

12

クランプの位置:

自動

クランプの数:

8

重量:

5800 kg

最大断面(幅×高さ)/ 長さ – 単一バーの加工:420 x 300 / 7500 mm(ツール長さ 110mm の場合)

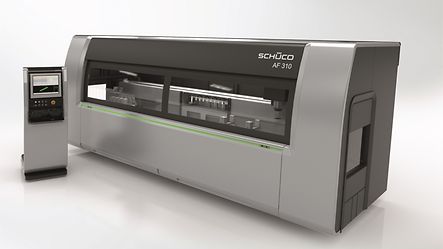

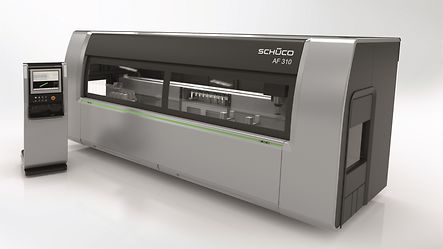

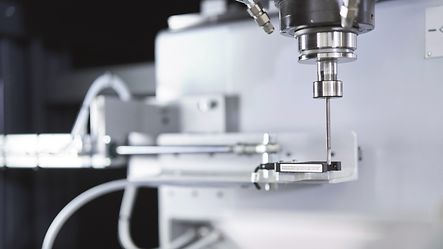

Schüco Machine AF 310

Schüco Machine AF 310

SchüCal から直接操作できる CNC マシン

  • 3面のマシニング
  • 4000mm のマシニング長さ


テクニカルデータ:

操作できる NC 軸の数:

4

軸の移動幅(X/Y/Z):

4000 mm

最大処理速度(X/Y/Z):150 / 40 / 40 m/分
A 軸の回転:連続的に +110° から -110° まで

ツール取り付け台:

HSK-63F

速度:

最大 24000 rpm

フライスモーターの出力:

8.5 KW at 6000 rpm (S1)

可動ツールマガジンのスペースの数:

10

クランプの位置:

自動

クランプの数:

5

重量:

3600 kg

最大断面(幅×高さ)/ 長さ

300 x 190 / 4000 mm(ツール長さ 130 mm の場合)

最小断面(幅×高さ)/ 長さ(A 軸が回転する場合)300 x 170 / 4000 mm(ツール長さ 150 mm の場合)

Schüco Maschine AF 310

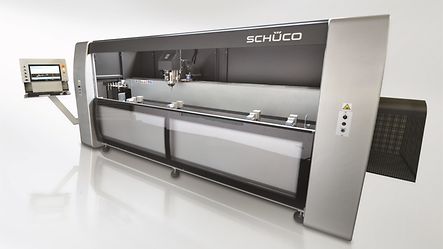

Schüco Machine AF 250

Schüco Machine AF 250

空気圧式回転支持テーブルの付いたコンパクトな3軸 CNC マシンです。アルミニウムやスチールの形材から窓やドアを製造するために、特別に設計されたものです。 Schüco Machine AF 250 は、3200mm のマシニング長さに加えて、それ以上の長さは二段階で加工でき、3面の加工や形材端部のマシニングもできるため、Schüco の窓やドアのシリーズを経済的かつ高い品質で加工をするために、効率良く使用することができます。


テクニカルデータ:

製品の利点:

加工上の利点

スピンドル出力:3.8 kW、最高 18,000 rpm、圧縮空気で冷却

ツールチェンジャーでは、5本のツールを自動で交換。オプションのツールマガジンでは、さらに3本のツールを追加可能。

アルミニウムやスチールの形材の3面をマシニング

2つの形材止め板:ゼロ地点の正確な定義のために折りたたむことも可能、結果的に 6.4m の長さまで加工可能

160mm のツール長さで断面を加工:最大 250 mm x 150 mm

形材の端部検知は前に動き、挿入がより簡単に

A 軸を回転させて、160mm のツール長さで断面を加工:最大 200 mm x 115 mm

安全フードは、設置・取り出し時に自動で開く

およそ 3mm の厚みまでの S235 スチールの準備

形材の長さを測るための測定用止め板

マシニング空間はすべて囲いの中

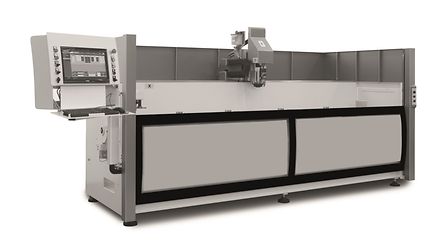

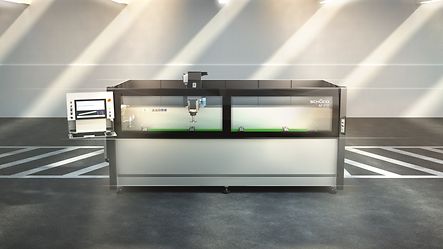

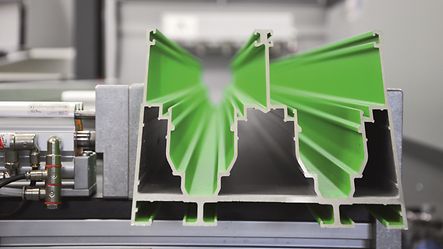

Schüco Machine AF 210

Schüco Machine AF 210

Schüco AF 210 は、窓やドアに使うアルミニウム形材の加工に新しい可能性を開きました。この機械を使えば、手動での加工は過去のものとなり、2900mm までの長さの形材バーは自動で加工できるようになります。さらに、この空間を節約する奇跡のマシンはほとんど場所を必要とせず、どんな作業場にも収まります。.

主な利点の概要

  • SchüCal から直接操作することも、単に工場内でプログラミングすることも可能
  • 自動ツール交換装置を自由に設定できることによる高い柔軟性
  • 高品質フライスモーターの付いた汎用性の高いマシニングで、形材端部の加工も可能
  • 元々強力なマシンベッドのおかげで、処理の信頼性が高レベル
  • 手動の可動クランプが4つあるおかげで、2つの形材を同時に加工可能
  • 機械的なクランプのついた回転テーブルのおかげで、3面の加工や斜めの排水口の加工が簡単
  • マシニング空間が自動カバーなどにより閉ざされ、安全バリアや遮光バリアの代わりになる

テクニカルデータ:

操作できる NC 軸の数:

3

軸の移動範囲(X/Y/Z):

3160 / 360 / 345 mm

最大処理速度(X/Y/Z):

60 / 30 / 30 m/min

A 軸の回転:

90° / 0° / - 90° 空気圧式

ツール取り付け台:

SK 30

速度:

最大 18000 rpm
フライスモーターの出力:3.8 KW(12000 rpm (S1) の場合)

ツールマガジンのスペースの数:

5

クランプの位置:

手動、その位置の点検を伴う

クランプの数:

4

重量:

1560 kg

断面(幅×高さ)/長さ:

250 x 116(ツール長さが 126mm の場合)
断面(幅×高さ)/長さ、A軸が回転する場合250 x 170(ツール長さが 126mm の場合)

注意

・当社は技術的発展のために寸法やデザインを変更する権利を有します。

・図表は当初の製品と異なる場合があります。

・図表には、追加料金の発生するオプションが含まれている場合がありますので、担当者までお問合せください。
