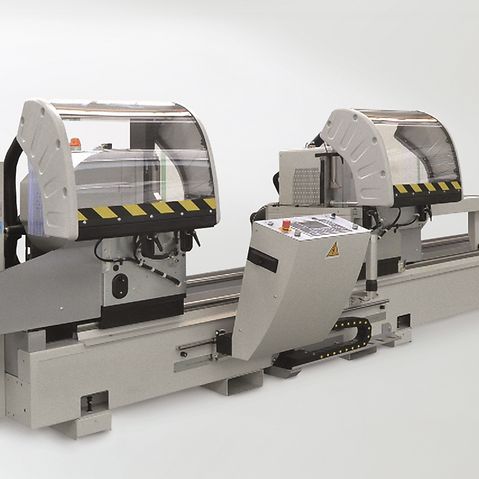

のこぎり
ダブルヘッド マイターソー

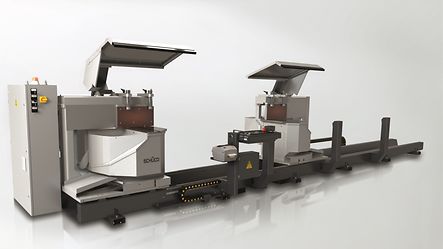

PDG Dual Cut 610, 630, 650
PDG Dual Cut 610, 630, 650
アルミニウム形材用の 600mm ソーブレード、SchüCal から直接操作
- 角度設定用のサーボモーター
- 回転と傾斜
テクニカルデータ：
CNC に制御される軸の数： | 1 | 3 | 5 |
可動ヘッド（X軸） | CNC | CNC | CNC |
スイベル: | 手動 | CNC | CNC |
傾斜: | 空気圧式 | 空気圧式 | CNC |
スイベル機能のための中間角度: | Yes | Yes | Yes |
傾斜機能のための中間角度: | No | No | Yes |
モデル: | 5,0 m or 6,6 m | 5,0 m or 6,6 m | 5,0 m or 6,6 m |
モーター: | 230/400 V / 2x3,7 kW | 230/400 V / 2x3,7 kW | 230/400 V / 2x3,7 kW |
速度: | 2400 rpm | 2400 rpm | 2400 rpm |
ヘッドの回転: | 140°（外側）／22.5°（内側） | 140°（外側）／22.5°（内側） | 140°（外側）／22.5°（内側） |
ブレードの傾き: | 90° および 45°（内側） | 90° および 45°（内側） | 90° および 45°（内側） |
ソーブレードの直径: | 2 x 600 mm | 2 x 600 mm | 2 x 600 mm |
切断長さ（最短）： | 470 mm （角度は90°） | 470 mm （角度は90°） | 470 mm （角度は90°） |
切断長さ（最長）： | 5000 mm / 6600 mm（モデルによる） | 5000 mm / 6600 mm（モデルによる） | 5000 mm / 6600 mm（モデルによる） |
重量: | 3150 kg / 3370 kg （モデルによる） | 3150 kg / 3370 kg （モデルによる） | 3150 kg / 3370 kg （モデルによる） |

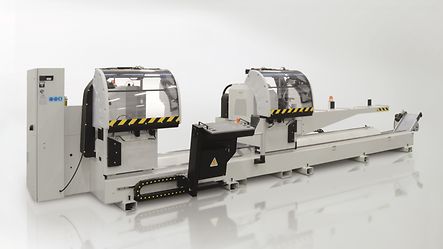

PDG E-Cut 650, 600 L, 500
PDG E-Cut 650, 600 L, 500
アルミニウム形材用の 650・600・500mm のソーブレード、SchüCal から直接操作
- 角度設定用のサーボモーター
テクニカルデータ:
モデル: | 5.0 m または 6.6 m | 5.0 m または 6.6 m | 5.0 m または 6.6 m |
モーター: | 230/400 V / 2x5,5 kW | 230/400 V / 2 x 2,2 kW | 230/400 V / 2 x 2,2 kW |
速度: | 2800 rpm | 2800 rpm | 2800 rpm |
ブレードの傾斜: | 20°（外側）／45°（内側） | 20°（外側）／45°（内側）) | 20°（外側）／45°（内側） |
ソーブレードの直径: | 2 x 650 mm | 2 x 600 mm | 2 x 500 mm |
| 切断長さ（最短）： | 350 mm（2 x 90°の場合）、352 mm（2 x 45°の場合）、270 mm（ソフトウェア使用時） | 350 mm、270 mm（ソフトウェア使用時） | 350 mm、270 mm（ソフトウェア使用時） |
| 切断長さ（最長）： | 5000 mm / 6600 mm（モデルによる） | 5000 mm / 6600 mm（モデルによる） | 5000 mm / 6600 mm（モデルによる） |
重量: | 2580 kg / 2720 kg（モデルによる） | 2580 kg / 2720 kg（モデルによる） | 2580 kg / 2720 kg（モデルによる） |

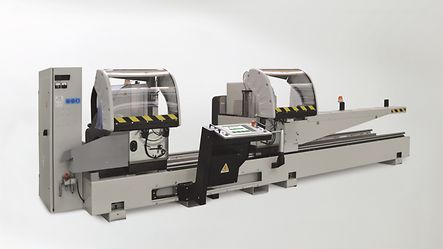

PDG Cut 550
PDG Cut 550
アルミニウム形材用 550mm ソーブレード、SchüCal から直接制御
- 空気圧による角度の設定
テクニカルデータ:
モデル: | 5,5 m or 6,6 m |
モーター: | 230/400 V / 2x2,2 kW |
速度: | 2800 rpm |
ブレードの傾き: | 外側、最大 22.5° |
固定角度: | 90°/45°/22.5°（中間調整） |
ソーブレードの直径: | 2 x 550 mm |
| 切断長さ（最短）： | 370mm 未満（ソフトウェア使用時） |
| 切断長さ（最長）： | 5000 mm / 6600 mm（モデルによる） |
重量: | 1900 kg / 2400 kg（モデルによる） |
PDG Set
PDG Set
500mm のソーブレード、アルミニウム形材用、キーボードで寸法を入力
- 空気圧による角度の設定
テクニカルデータ:
モデル: | 5.0 m または 6.0 m |
モーター: | 230/400 V / 2x2.2 kW |
速度: | 2800 rpm |
ブレードの傾斜: | 外側に最大 22.5° |
固定角度: | 90°/45°/22.5°（中間調整） |
ソーブレードの直径: | 2 x 500 mm |
| 切断長さ（最短）： | 300 mm、短い区間で止める場合には 300 mm 未満 |
| 切断長さ（最長）： | 5000 mm / 6600 mm（モデルによる） |
重量: | 1830 kg / 2140 kg（モデルによる） |

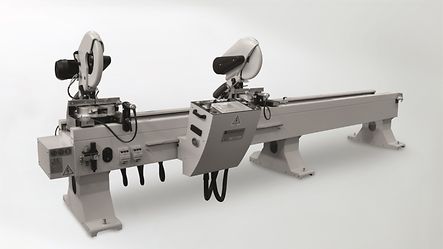

PDG Twin
PDG Twin
400mm ソーブレード、アルミニウム形材用、キーボードで寸法を入力
- 空気圧による角度の設定
テクニカルデータ:
モデル: | 4.0 m または 6.0 m |
モーター: | 230/400 V / 2x2,2 kW |
速度: | 2800 U/分 |
ブレードの傾斜: | 45°（外側）〜90° |
Fixed stop at: | 45° (outwards) -45° (inwards) |
ソーブレードの直径: | 2 x 400 mm |
| 切断長さ（最短）： | 421mm、短い切断用プログラムを使う場合には、最大210mm |
| 切断長さ（最長）： | 4000 mm / 6600 mm |
重量: | 700 kg / 867 kg（モデルによる） |
グレイジング ビード ソー
GS 500
GS 500
このグレイジング ビード ソー ユニットを使うことで、効率的にグレイジング ビードの準備を行うことができ、計測から切断に至るまで、多くの時間を節約できます。
- グレイジング ビードの自動除去
テクニカルデータ：
モーター: | 400 V |
ヘッドの回転: | + 45° / 90° / -45° |
ソーブレードの直径: | 400 mm |
| 切断長さ（最短）: | 200 mm |
| 切断長さ（最長）: | 6000 mm |
重量: | 480 kg |

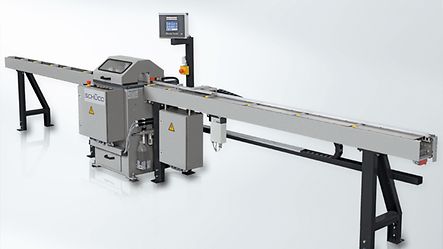

GS200 / GS100
GS200 / GS100
グレイジング ビード ソー ユニットを使うことで、効率的にグレイジング ビードの準備を行うことができます。
- グレイジング ビードの自動除去
テクニカルデータ：
モデル: | GS 100 |
モーター: | 400 V / 2,8 kW |
ヘッドの回転: | + 45° / 90° / -45° |
ソーブレードの直径: | 400 mm |
重量: | 370 kg |
GS 50
GS 50
アルミニウム形材の最適な計測のための形材認識計測システム 50
- 認識設定は、サーボモーターを使って変更することができます。
テクニカルデータ：
モデル: | 230 V |
長さ: | 3000 mm |
ワイド ローラー トラック: | 400 mm |
稼働高さ: | 850 - 1050 mm |
重量: | 180 kg |
切断＆留め継ぎ用ソー

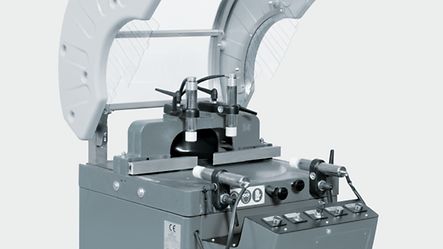

PES 400
PES 400
アルミニウム形材の経済的に切断するための単一ヘッドの形材用ソー 400
テクニカルデータ：
モーター: | ~ 400 V / 1,8 kW |
マイター範囲（水平）: | 0°/ 90°/ 0° |
グリッド位置: | 45°/ 90°/-45° |
ソーブレードの直径: | 400 mm |
吸引ノズルの直径: | 100 mm |
重量: | 230 kg |
ラジアル アーム ソー 215 NS
ラジアル アーム ソー 215 NS
垂直・水平の留め継ぎを作るアルミニウム形材用
- ウォームギアと手回しクランクを使った調節
テクニカルデータ：
モーター: | 400 V / 3 kW |
速度: | 2800 rpm |
切断幅: | 450 mm（90°の場合） |
| 310 mm（45°の場合） | |
切断高さ: | 215 mm（90°の場合） |
| 150 mm（45°の場合） | |
マイター範囲（水平）: | 45°（左）/ 25° 鋭角（右） |
マイター範囲（垂直）: | 60° 鋭角（左）/ 30° 鋭角（右） |
| ロール幅: | 400 mm |
ソーブレードの直径: | 550 mm |
吸引ノズルの直径: | 100 mm |
重量: | 300 kg |
ラジアル アーム ソー 200 NCS
ラジアル アーム ソー 200 NCS
アルミニウム形材の垂直・水平マイターカット用
- デジタル表示のついた電動傾斜調整
テクニカルデータ：
| モーター: | ~ 400 V / 3 kW |
速度: | 2800 rpm |
切断幅: | 420 mm（90°の場合） |
| 300 mm（45°の場合 | |
| 切断高さ | 200 mm（90°の場合） |
| 140 mm（45°の場合） | |
| マイター範囲（水平）: | 45°（左）/ 25° 鋭角（右） |
マイター範囲（垂直）: | 60° 鋭角（左）/ 30° 鋭角（右） |
ソーブレードの直径: | 520 mm |
吸引ノズルの直径: | 100 mm |
重量: | 350 kg |
ラジアル アーム ソー 200 NS
ラジアル アーム ソー 200 NS
アルミニウム形材の垂直・水平マイターカット用
- あらゆる角度での垂直・水平マイターカットを作るアルミニウム形材用
テクニカルデータ：
モーター: | 400 V / 3 kW |
速度: | 2800 rpm |
切断幅: | 420 mm（90°の場合） |
| 300 mm（45°の場合） | |
| 切断高さ | 200 mm（90°の場合） |
| 140 mm（45°の場合） | |
マイター範囲（水平）: | 45°（左）/ 25° 鋭角（右） |
マイター範囲（垂直）: | 60° 鋭角（左）/ 30° 鋭角（右） |
ソーブレードの直径: | 520 mm |
吸引ノズルの直径: | 100 mm |
重量: | 300 kg |

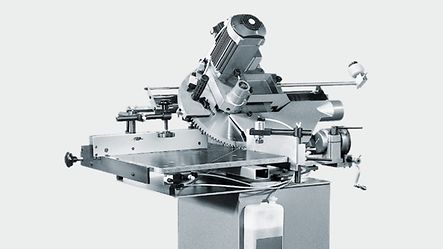

ラジアル アーム ソー 170 NS
ラジアル アーム ソー 170 NS
- ウォームギアと手回しクランクを使った調節
テクニカルデータ：
モーター: | 400 V / 3 kW |
速度: | 2800 rpm |
切断幅: | 430 mm（90°の場合） |
| 305 mm（45°の場合） | |
切断高さ: | 170 mm（90°の場合） |
| 115 mm（45°の場合） | |
マイター範囲（水平）: | 45°（左）/ 25° 鋭角（右） |
マイター範囲（垂直）: | 60° 鋭角（左）/ 30° 鋭角（右） |
ソーブレードの直径: | 420 mm |
吸引ノズルの直径: | 100 mm |
重量: | 300 kg |

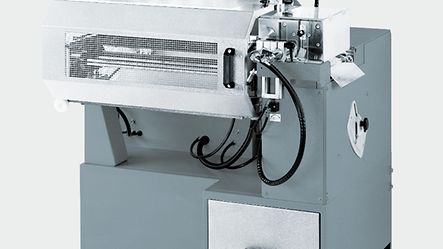

PSA
PSA
アルミニウム形材の短い切り出しやサイクルカットのための形材用ソーマシン
テクニカルデータ：
モーター: | 400 V / 3 kW |
速度: | 2800 rpm |
リフト自動フィード: | 最大 600 mm |
裁ち落とし: | 最小 90 mm |
ソーブレードの直径: | 400 mm |
マイター範囲（水平）: | 90° |
重量: | 350 kg |

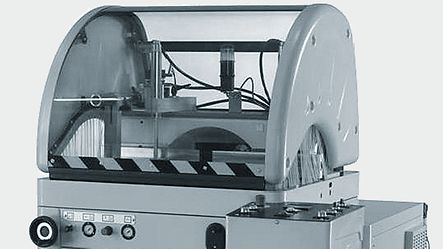

Schüco BS 550
Schüco BS 550
垂直方向の切断、バルコニー用形材などの分厚いアルミニウム形材の端部のマイターカット
テクニカルデータ：
モーター: | 400 V / 3 kW |
速度: | 2800 rpm |
マイター範囲（水平）: | 20°（両側） |
グリッド位置: | 45°（左）/ 90° / 45°（右） |
ソーブレードの直径: | 550 mm |
吸引ノズルの直径: | 80 mm および 50 mm |
重量: | 827 kg |

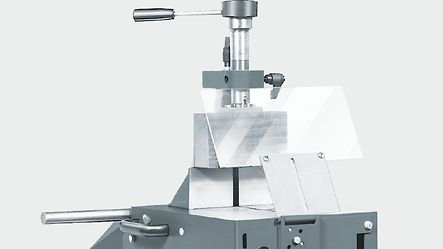

Cut-Off Saw TL 350
Cut-Off Saw TL 350
アルミニウム形材および PVC-U 形材用、直径 350 mmのソーブレード
テクニカルデータ：
モーター: | 400 V / 2 kW |
切断速度: | 3200 rpm |
ソーブレードの直径：: | 350 mm |
グリッド位置: | -45°/ 90°/+45° |
マイター範囲（水平）: | 25°（左）/ 45°（右） |
重量: | 68 kg |
ノッチング ソー

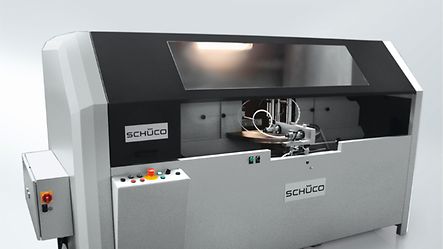

PAS Compact and PAS Compact 650
PAS Compact and PAS Compact 650
アルミニウム形材の切り欠き・切断用、ダブルヘッド ソー、ソーブレードの自動フィード、切断時の固定された形材のローディング
テクニカルデータ:
モーター: | 400 V / 2x3 kW | 400 V / 2x3 kW |
速度: | 2800 rpm | 2800 rpm |
ソーブレード（水平）: | +60° / -60° | +60° / -60° |
ソーブレード（垂直）: | +45° / -60° | +45° / -60° |
形材の支持台: | +60° / -60° | +60° / -60° |
ソーブレードの直径: | 500 / 550 mm | 500 / 650 mm |
切り欠き高さ: | 210 mm（90°の場合） | 260 mm（90°の場合） |
切り欠き深さ: | 190 mm（90°の場合） | 185 mm（90°の場合） |
切り欠き幅: | 180 mm（90°の場合） | 230 mm（90°の場合） |
重量: | 1250 kg | 1500 kg |

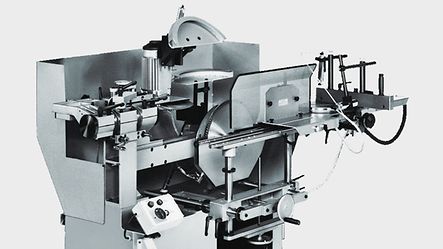

UAS / UAS Digital
UAS / UAS Digital
アルミニウム形材の切り欠き用.
- UAS Digital：３つの角度の値を示すデジタル ディスプレイ搭載
テクニカルデータ：
モーター: | 400 V / 2x3 kW |
速度: | 2800 rpm |
ソーブレード（水平）: | '+45° / -45° （高さ調節） |
ソーブレード（垂直）: | +45° / -45° |
形材の支持台: | '+22.5° / -90°/ -22.5°（高さ調節） |
ソーブレードの直径: | 350 / 450 mm |
切り欠き高さ: | 155 mm（90°の場合） |
切り欠き深さ: | 110 mm（90°の場合） |
切り欠き幅: | 250 mm（90°の場合） |
重量: | 400 kg |

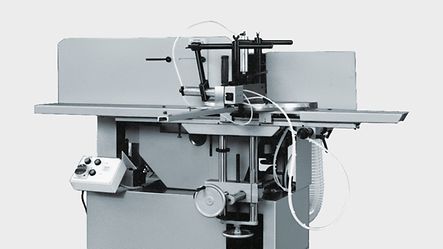

AS450 / AS450 Digital
AS450 / AS450 Digital
アルミニウム形材の切り欠き用
- AS 450 Digital：３つの角度の値を示すデジタルディスプレイ搭載
テクニカルデータ：
モーター: | 400 V / 2x3 kW |
速度: | 2800 rpm |
ソーブレード（水平）: | 高さ調節 |
ソーブレード（垂直）: | +45° / -45° |
形材の支持台: | '+22.5° / -90°/ -22.5°（高さ調節） |
ソーブレードの直径: | 350 / 450 mm |
切り欠き高さ: | 155 mm（90°の場合） |
切り欠き深さ: | 110 mm（90°の場合） |
切り欠き幅: | 250 mm（90°の場合） |
重量: | 400 kg |
スチール ソー

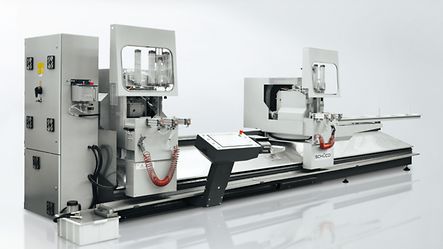

PDG Steel 400
PDG Steel 400
400mm ソーブレードのスチール形材用ダブルヘッド マイターソー、SchüCal を使って制御可能
- 7本の軸がCNC制御：（ソーヘッド（X軸）の動き、W軸およびU軸の傾斜、2x ソーブレードのフィード、2x 速度モニタリング）
- 周波数変換器によって制御されるブラシレスモーターを通じた一定のトルク
- CNC制御のソー フィード
o 調節可能なフィード速度
o 調節可能な切断深さ
o 素早い後退 - 換気（切断した後に戻るソーブレードの保護のために形材の支持台をスライドさせることによる）
テクニカルデータ：
モデル: | 5,0 m |
モーター: | 400 V / 2 x 4,5 kW |
速度: | 40 – 250 1/分、連続 |
ブレードの傾斜: | 最大 45°（外側）、最大 45°（内側） |
ソーブレードの直径: | 400 mm |
切断長さ（最短）： | ダブルカットの場合には 250 mm （90°/90°）、短尺切断プログラムでは > 250 mm（90°/90°） |
| 切断長さ（最長）： | ダブルカットの場合には 5000 mm、余分な長さを切断する場合には 9600 mm |
重量: | 2800 kg |

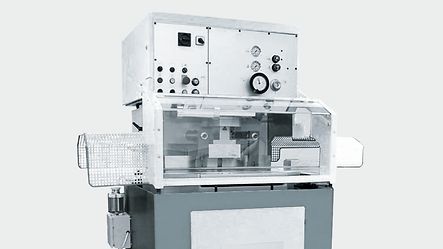

PSU 450 H
PSU 450 H
PSU 450 H スチール ソーは、大きなスチール形材やスチールチューブの切断に特に適しています。PSU 450 H には、自動油圧フィードが搭載されています。ソーブレードの切断速度や切断開始位置は、誘導電圧調整器を使って設定することができます。
テクニカルデータ：
モーター: | 400 V / 3/3,6 kW |
速度: | 12 / 24 / 48 / 96 rpm |
ヘッドの回転: | +30°/+45°/90°/-45°/-30° |
ソーブレードの直径: | 450 mm |
重量: | 1250 kg |
注意
・当社は技術的発展のために寸法やデザインを変更する権利を有します。
・図表は当初の製品と異なる場合があります。
・図表には、追加料金の発生するオプションが含まれている場合がありますので、担当者までお問合せください。
