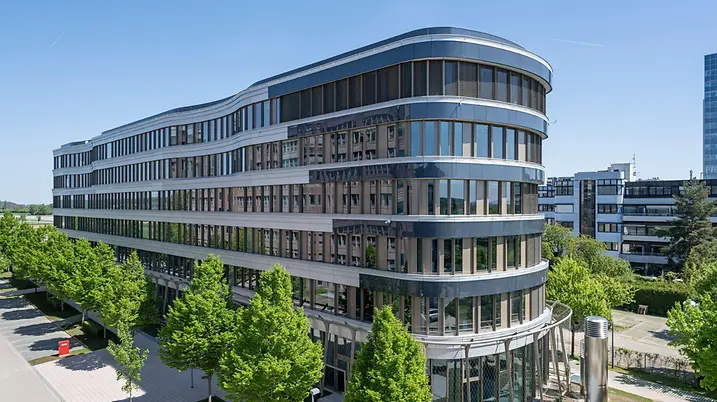

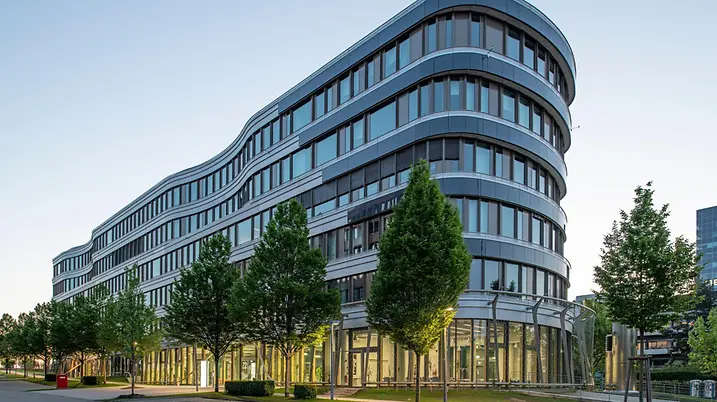

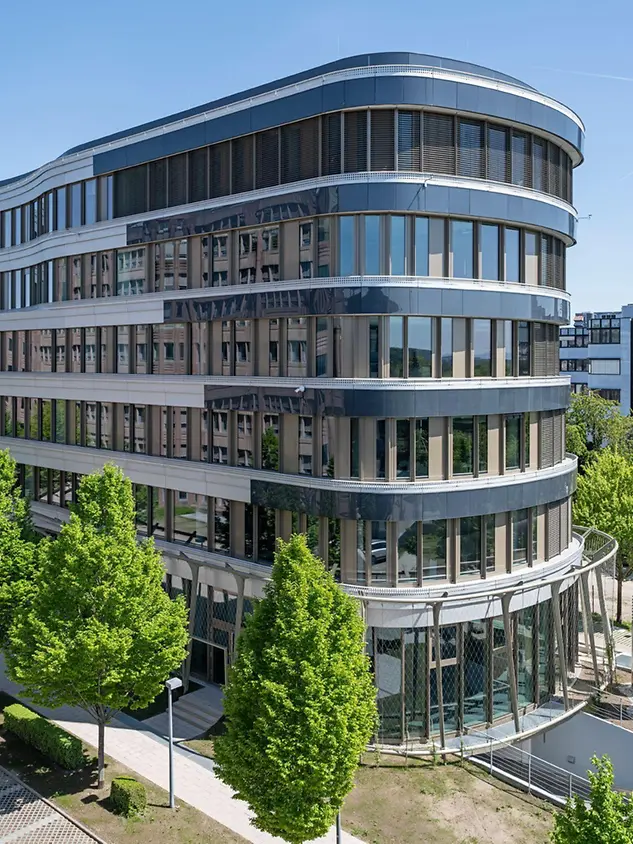

Mit der Generalsanierung ihres Konzerngebäudes Z2 in Stuttgart setzt die Ed. Züblin AG ein Zeichen für nachhaltiges Bauen. In nur 18 Monaten wurde das sechsgeschossige Bürohaus architektonisch neu interpretiert und mit einer anspruchsvollen, bauwerkintegrierten Photovoltaik-Fassade sowie Cradle-to-Cradle-zertifizierten Systemen von Schüco realisiert.
| Gebäudetyp | Büro und Verwaltung |
| Produktbereiche | Fenster Fassaden BIPV |
| Schüco Systeme | AWS 65 FWS 35 PD.HI BIPV |
| Merkmale | Sanierung Dekarbonisierung Energieeffizienz Cradle-to-Cradle |
| Standort | Stuttgart Degerloch, Baden-Württemberg |
| Fertigstellung | 2024 |
| Architekten | Ed. Züblin AG |
| Fachbetrieb | Forster Fassadentechnik GmbH,Schwend Metallbau |
| Bildnachweis | © Achim BirnbaumTeutonenstraße 470771 Leinfelden-Echterdingen |

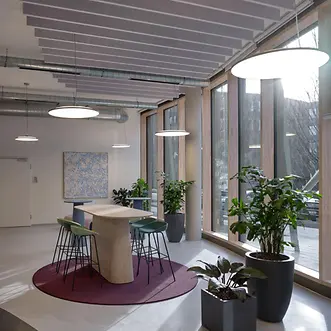

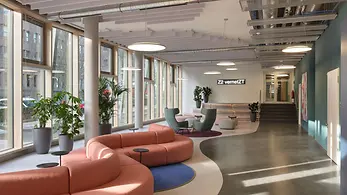

Der Umbau des sechsgeschossigen Bestandsgebäudes verlangte höchste Präzision in Planung und Ausführung. Dank digitaler Taktsteuerung und Generative Design wurden die Bauabläufe optimiert. Rohbau und Treppenhäuser blieben erhalten, während Fassade und Ausbau vollständig erneuert wurden. Cradle-to-Cradle-zertifizierte Materialien und wiederverwendbare Trockenbauelemente reduzierten Abfall und Bauzeit. Die enge Abstimmung zwischen Planung, Fertigung und Montage sicherte eine termingerechte Umsetzung.

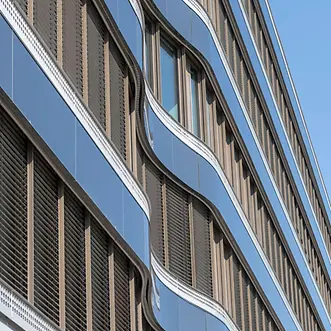

Die bauwerkintegrierte Photovoltaik war von Beginn an Teil der Sanierungsstrategie und wurde als architektonisches Prinzip verstanden. Die anthrazitfarbenen Module prägen das Erscheinungsbild des Gebäudes und sind exakt in die horizontale Gliederung integriert. Sie folgen einem Standardraster von 1,35 x 0,9 Metern und übernehmen im Attikabereich als „PV-Zaun“ zugleich die Absturzsicherung. Insgesamt umfasst das System rund 350 Fassadenmodule mit 107 kWp sowie den PV-Zaun mit 29,1 kWp. Aufgrund der Verschattung wurde die Belegung objektspezifisch angepasst: Im Osten sind mehr Module angeordnet, um das höhere Einstrahlungspotenzial zu nutzen. Die modulare BIPV-Belegung berücksichtigt damit unterschiedliche Einstrahlungszonen, wodurch auch weniger belichtete Fassadenabschnitte nutzbare Erträge liefern. Unterschiedliche Modulformate und Stringlängen wurden mit Moduloptimierern ausgeglichen. Die vorkonfektionierten Module wurden über standardisierte Anschlüsse montiert; Wartungspunkte sind über die Fassadenkonsolen zugänglich. Ein Smart-Meter-System erfasst die Erträge und liefert die notwendigen Daten für den Gebäudebetrieb.
Die Integration der BIPV-Module erfolgte in enger Zusammenarbeit zwischen ZÜBLIN und Schüco – von der Systemplanung bis zur Einbindung in die Gebäudeautomation. Zum Einsatz kamen die Systeme FWS 50.SI, FWS 60, AOC, USC 65 und AWS 75.SI sowie die Türsysteme ADS 80 FR30 und ADS 90 FR30. Die Kombination unterschiedlicher Profilserien ermöglichte eine präzise Anpassung an die variierende Fassadengeometrie. Die komplexen konkaven und konvexen Fassadenabschnitte wurden in der Fertigung warmverformt und vor Ort kalt eingepasst, wodurch sich die Krümmung exakt abbilden ließ. Alle Komponenten wurden digital erfasst und aufeinander abgestimmt, um Fertigung und Montage effizient zu steuern. Die Einbindung in das Energiemanagementsystem gewährleistet eine lückenlose Überwachung der Anlagendaten und unterstützt Wartung sowie Betrieb.
