Vorfertigung

Isomat

Isomat 4

Isomat 4

Zum Zusammenrollen von Aluminium-Halbschalen der Systeme Schüco AWS und Schüco ADS, sowie Sonderprofile und V8 mit den Isolierstegen und zur Winkelanpassung diverser Profile aus dem Bereich der Schüco Fassaden- und Lichtdachkonstruktionen.


Technische Daten:

Verarbeitungsgeschwindigkeit:

45 m/min

Kontrollgeschwindigkeit:

15 m/min

Anpressdruck der Rollen:

Hydraulisch

Folieranlagen

PFA

PFA

Mit der Profil-Folier-Anlage können alle Profile mit zwei parallel zueinander liegenden Flächen foliert werden. Ebenso ist es möglich, eine dritte Seite, die im rechten Winkel zu den beiden anderen Seiten liegt, in einem Arbeitsgang mit Folie zu bekleben.


Technische Daten:

Gesamtlänge:

10600 mm

Breite:

1150 mm

Höhe:

1400 mm

Zuführrollenbahn:

4000 mm

Abfuhrrollenbahn:

5000 mm

Einstellbarer Achsabstand:

max. 400 mm

Profilbreite:

max. 210 mm

Profilspezifische Andruckrollen

Profilspezifische Führungsrollen

Stufenlose Einstellung der Profilhöhe mittels einer Spindel

Manueller Betrieb

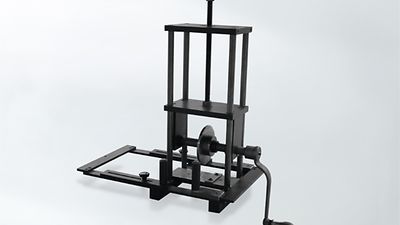

Rollvorrichtung

Rollvorrichtung

Rollvorrichtung

Handbetriebenes Gerät zur Winkelanpassung von bestimmten Pfosten-, Riegelprofilen und Deckschalen sowie Einsatzprofilen.

Merkmale und Ausstattung:

  • Manueller Betrieb
  • Einstellbarer Achsabstand max. 400 mm
  • Profilbreite max. 210 mm
  • Obere Rolle max. Ø 250 mm
  • Profilspezifische Andruckrollen
  • Profilspezifische Führungsrollen
  • Stufenlose Einstellung der Profilhöhe mittels einer Spindel

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
