Messen auf höchstem Niveau

Der Themenbereich Kalibrierungen ist im Technologiezentrum (TZ) die Schnittstelle zu den anderen Themenbereichen, denn hier dreht sich alles um die Prüftechnik. Also die (Mess-) Geräte, Prüfstände, Anlagen und Software, die im Technologiezentrum zum Einsatz kommen oder benötigt werden. Eine zentrale Aufgabe des Themenbereichs ist dabei die Prüfmittelüberwachung.

So finden im Rahmen der Prüfmittelüberwachung die meisten Kalibrierungen im eigenen DAkkS-Kalibrierlabor statt, das mit den rückführbaren Bezugsnormalen in der Lage ist, präzise DAkkS- und Werkskalibrierungen durchzuführen. Denn als DAkkS-Kalibrierlabor ist das TZ direkt unter der Physikalisch Technischen Bundesanstalt, dem höchsten deutschen metrologischen Institut verankert. Für die mechanische Messgröße (Druck), thermodynamischen Messgrößen (Temperatur, Luftfeuchtigkeit) und Durchflussmessgrößen (Luft- und Wasserdurchfluss) wird die Kalibrierung hier so auf höchstem Niveau durchgeführt.

Schallschutz am Originalbauteil

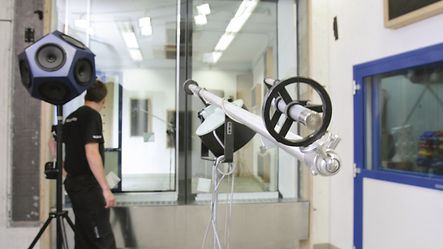

Die geforderten Schallschutzanforderungen gegen Außenlärm können gerade bei komplexen Fassaden nur durch Labormessungen sichergestellt werden. Ebenso kann eine zuverlässige Schalldämmung zwischen Räumen nur funktionieren, wenn die Schallübertragung durch die Außenfassade unterbunden wird. Dies kann Schüco im TZ an Originalbauteilen nicht nur präzise prüfen, sondern auch die Ursachen für etwaige Mängel herausfinden, um das Bauteil anschließend zu optimieren. Dies ist zum Beispiel besonders wichtig für den Schallschutz flexibel einsetzbarer Raumtrennsysteme in Bürogebäuden. Denn auch nach einem Umbau von Innenräumen soll gerade in sensiblen Bereichen Vertraulichkeit durch Schallschutz gegeben sein. Für die realitätsnahen Messungen im Bereich der Bauakustik stehen vier voneinander abgekoppelte Räume zur Verfügung, die auch von Schwingungen des übrigen TZ akustisch entkoppelt sind.

Weiterhin sind Emissionsmessungen von schallabstrahlenden Bauteilen, wie z. B. motorisch betriebene Lüfter und Beschläge, sowie raumakustische Messungen im Portfolio des Fachbereiches Bauakustik. Schüco berät Bauträger, Metallbauer und Architekten bei schwierigen bauakustischen Fragestellungen. Außerdem nimmt Schüco Messungen am Bau zur Absicherung der Fertigungs- und Montagequalität oder für die akustische Abgrenzung zu anderen Gewerken vor. Hinzu kommen Gemeinschaftsprüfungen bei Sonderlösungen oder Leistungsverzeichnisse für machbare Akustikanforderungen.

Biegen, Ziehen, Drücken - nichts bleibt verborgen

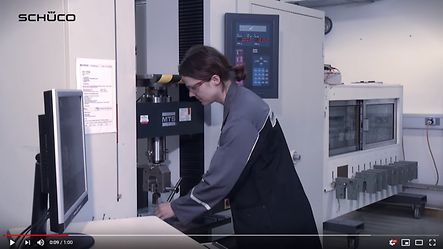

Eigene Bauteil- und Werkstoffprüfungen haben bei Schüco Tradition. 1967 begann der Prüfbetrieb, 1968 wurde die erste gebrauchte Universalprüfmaschine von der Technischen Hochschule Berlin erworben. Heute werden neben statischen und dynamischen Druck-, Biege- und Zugversuchen auch Prüfungen des mechanischen Leistungsverhaltens von thermisch getrennten Blend- und Flügelrahmenprofilen durchgeführt. Die Versuche finden unter Raumtemperatur und im Bereich von -20°C und +80°C in einem abgeschlossenen Messraum statt. Auch die Alterung von Probekörpern unter definiertem Gewichts- und Temperatureinfluss wird über einen Zeitraum bis zu 1000 Stunden geprüft.

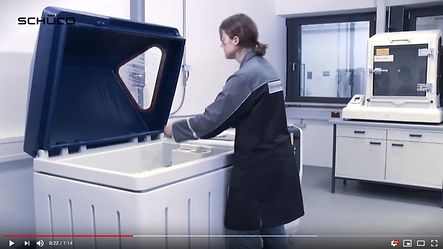

Es sind auch Prüfungen möglich, für die keine Normen existieren. Dabei handelt es sich beispielsweise um die Ermittlung von Prüfwerten für die statische Berechnung von Verbindungen. Diese werden jeweils nach entsprechender Anforderung des Auftraggebers ermittelt, nicht nur für Bauteile und Werkstoffe sondern oft auch im Bereich der Umweltsimulation sowie bei Bedarf auch in den anderen Prüfbereichen des TZ.

Sturmfest

Schüco verfügt im TZ über den größten Indoor-Fassadenprüfstand in Europa. In der 18 m hohen Halle können verbundene Fassadenelemente bis 21 m Breite und 13 m Höhe geprüft werden. Damit kann Schüco größere und komplexere Konstruktionen realitätsgetreu prüfen, um die wachsenden Anforderungen von Kunden auf lange Sicht zu erfüllen. Neben Aussagen zu Fertigungs- und Montagequalitäten ermöglichen es diese Prüfungen, frühzeitig die konstruktive Qualität von Sonderlösungen zu beurteilen. Auch Fehleranalysen und vielfältige Beratungsleistungen gehören zum Aufgabenspektrum von Schüco.

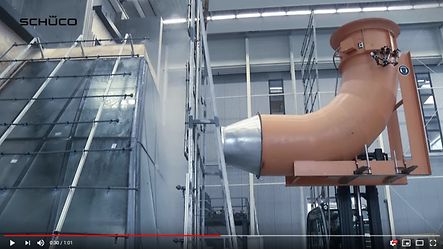

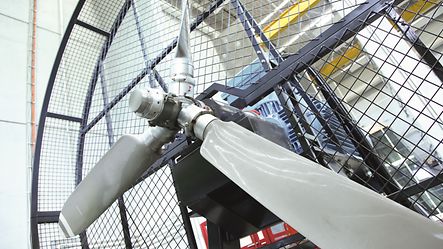

Dichtheitsprüfungen von einzelnen Bauelementen auf unseren Fensterprüfständen bis hin zu kompletten Fassadenelementen umfassen Prüfungen zu Schlagregendichtigkeit, Luftdurchlässigkeit und Windlast. Bei Fassadenprüfungen wird u. a. die dynamische Schlagregendichtheit geprüft, wobei zusätzlich zum ablaufenden Regenwasser von außen ein starker turbulenter Luftstrom aufgebaut wird. Zudem können Bewegungen von Gebäuden, die Einflüsse auf die Sicherheit und Dichtheit von Fassaden haben könnten (z. B. Bewegungen durch Lasten oder Erdbeben), simuliert und geprüft werden.

Sichere Elektronik und hoher Gebäudeschutz

Alle Produkte von Schüco, die mit eigenen elektronischen Bauteilen oder Fremdprodukten ausgerüstet sind, müssen ihre elektromagnetische Verträglichkeit nachweisen. Dies erfordert normgerechte Prüfungen zur Störfestigkeit und Störabstrahlung von Bauteilen. Damit wird sichergestellt, dass weder Fehlfunktionen noch Funktionsausfälle auftreten oder schädliche elektromagnetische Wellen abgestrahlt werden. Zugleich kontrollieren Schutzartprüfungen, ob Bauteile gegenüber Umwelteinflüssen wie z. B. Stäuben und Wasser standfest genug oder ob gefährliche und spannungsführende Teile ausreichend abgesichert sind. Damit reagiert Schüco auf die stark zunehmende Verbreitung motorisierter, gesteuerter und energieerzeugender Fassaden, Fenster und Türen. Alle Prüfungen erfolgen bereits frühzeitig im Entwicklungsstadium aber auch in bereits fertig gestellten Objekten.

Die IP- Schutzart-Prüfungen umfassen alle für Schüco-Produkte relevanten Tests wie Spritzwasserdichtigkeit (IPX1, IPX2, IPX3 und IPX4), Schutz gegen den Zugang zu gefährlichen und spannungsführenden Teilen (IP1X, IP2X, IP3X, IP4X), Staubschutzdichtigkeit (IP5X und IP6X) und das Untertauchen von Prüfmustern (IPX7 und IPX8). Sie ermöglichen eine eindeutige Beurteilung von eigenen oder Fremdprodukten und sichern zuverlässiges Betriebsverhalten.

Qualität im Fokus

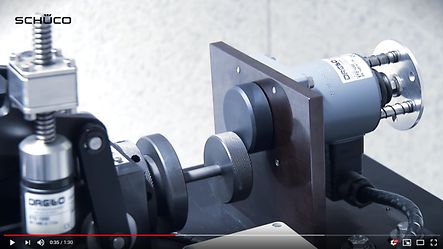

Ein zentrales Thema des Schüco Technologiezentrums ist der Bereich Mechanik, Lebensdauer und Sicherheit. Hier werden Fenster und Türen, Schiebeanlagen, Sonnenschutzbehänge oder elektrische Antriebe im Dauertest geprüft. Dabei erreichen Fenster 20.000 und Türen bis zu eine Million Öffnungs- und Schließ-Zyklen. Hierfür stehen moderne Prüfstände zur Verfügung, die Öffnungsweiten bis zu 180° realisieren. Des Weiteren stehen zwei Industrieroboter für komplexere Bewegungsabläufe und Öffnungsarten bereit. Auch Einzelteilprüfungen an Fenstergriffen, Kammergetrieben, Laufrollen und Rohrmotoren werden mit speziellen Prüfständen getestet. Da Fenster und Türen vielen weiteren Belastungen ausgesetzt sind, werden Belastungsprüfungen wie Vertikallast, Verwindungsprüfungen, Auffallversuche und Überbeanspruchung von Einzelbauteilen durchgeführt.

„Safety first“

Sicherheit geht vor! Hinter diesem Motto verbergen sich für Fenster-, Türen- und Fassadensysteme von Schüco drei anzuwendende Prüfarten:  Einbruchprüfung, Pendelschlagprüfung und Durchschusshemmung.

Ein Absturz aus hoher Höhe eines Schüco-Objektes? Gott sei Dank undenkbar, da Absturzsicherungen – vor allem absturzsichernde Verglasungen – im Haus vollumfänglich getestet werden. Ob „harter Stoß“ oder „weicher Stoß“, ein Absturz muss auf jeden Fall verhindert werden. Hierfür kommen unterschiedliche Stoßkörper zum Einsatz, die je nach Anforderung aus entsprechender Fallhöhe auf unsere Systeme aufprallen. Diese kinetische Energie muss vom System aufgenommen werden können.

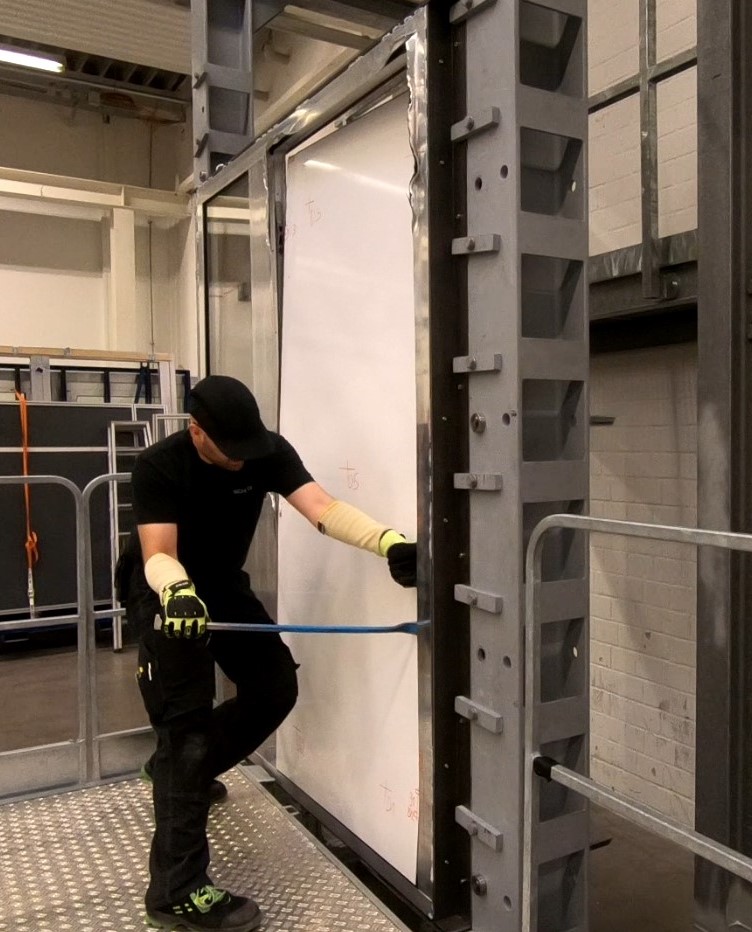

Ob manuell, statisch oder dynamisch - unsere Sicherheitssysteme widerstehen so manchen Einbruchversuchen. Je nach geforderter Widerstandsklasse ist ein entsprechender Werkzeugsatz für den Einbruchsversuch zu verwenden. Für das kleine Einfamilienhaus (RC2) ist beispielhaft der große Schraubendreher zu nennen, für politische Institutionen (RC5 / RC6) kommen elektrische Sägewerkzeuge und Bohrmaschinen zum Einsatz. Unsere „Norm-Einbrecher“ geben ihr Bestes um die Schwachstellen unserer Systeme aufzuspüren.

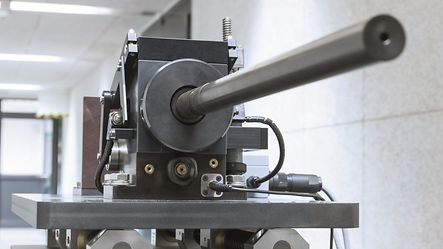

Um auch vor Angriffen durch Schusswaffen sicher zu sein, werden im „Prüfstand für Materialbeschuss“ Prüfmuster aus unterschiedlichen Winkeln und Entfernungen bis zu 20 m mit diversen Projektilen beschossen. Vom Kleinkalibergewehr (FB1) bis zur Kriegswaffe (FB6 / FB7) wird damit sichergestellt, dass bei einem Beschuss weder das Projektil in den Innenraum eindringt, noch auf der Innenseite des Prüfkörpers Absplitterungen Personenschäden verursachen.
