Prüfung der Einbruchhemmung an Bauelementen der Gebäudehülle nach DIN EN 1627

Alle paar Minuten kommt es in Deutschland zu Einbrüchen im privaten Wohnungsbau, Gewerbeobjekten und öffentlichen Gebäuden. Bauprodukte wie Fenster, Türen und Fassaden mit einbruchhemmenden Eigenschaften sind gefragt und bieten Sicherheit, auf die aber nur nach normativ durchgeführten Prüfungen Verlass ist.

Wann gilt ein Fenster, eine Tür oder eine Fassade als einbruchhemmend?

Ein Bauprodukt gilt als einbruchhemmend, wenn es den Anforderungen der DIN EN 1627 für Einbruchhemmung entspricht. Diese Norm legt die Widerstandsklassen RC1 bis RC6 fest, die durch spezifische Prüfungen ermittelt wird. RC steht für Resistance Class, also die Widerstandsklasse. Erst wenn Fenster, Türen oder Fassaden eine dieser Klassifizierungen erreichen, können sie als einbruchhemmend betrachtet werden.

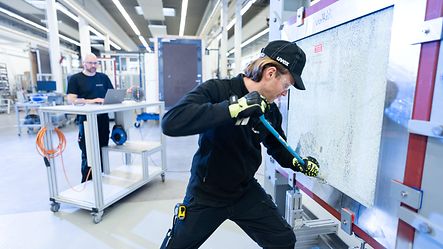

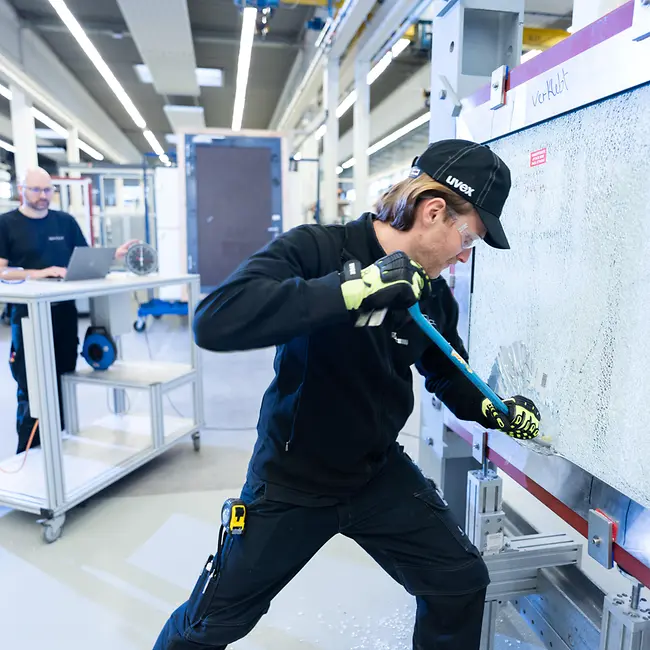

Prüfung der Einbruchhemmung nach DIN EN 1627
Prüfung der Widerstandsfähigkeit gegen manuelle Angriffe nach DIN EN 1630

"Das OneLab Technology Center führt nicht nur Einbruchprüfungen im Entwicklungsprozess bis hin zur Marktreife bei Schüco durch, sondern prüft und klassifiziert akkreditiert auch Produkte für Bauobjekte und Sonderlösungen für Schüco Partner und Verarbeiter."



Nicolas Hannig - Team Lead Mechanic / Life Cycle / Security Tests

Die Prüfung der Einbruchhemmung nach DIN EN 1627 besteht aus 3 Teilbereichen.

Prüfung der Widerstandsfähigkeit gegen statische Belastungen nach DIN EN 1628

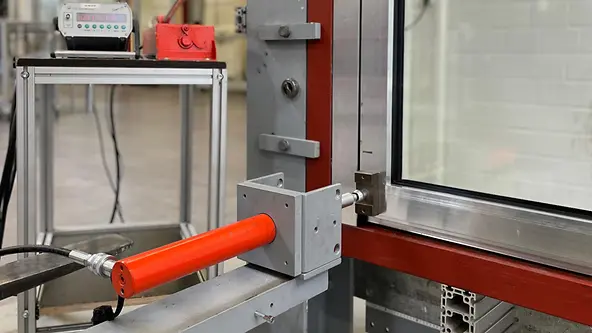

Widerstandsfähigkeit gegen statische Belastungen nach DIN EN 1628

Um die allgemeine Festigkeit der Bauteile und der Konstruktion nachzuweisen, wird das Prüfmuster bei diesem Prüfverfahren an festgelegten Punkten (Ecken der Flügel, Ecken der Füllung und Verriegelungen) mit einem Druckstempel statisch belastet. Je nach Widerstandsklasse, erhört sich die statische Kraft. So werden bei einer Prüfung nach RC3 mehrere Punkte mit 6000 N geprüft.

Prüfung der Widerstandsfähigkeit gegen dynamische Belastungen nach DIN EN 1629

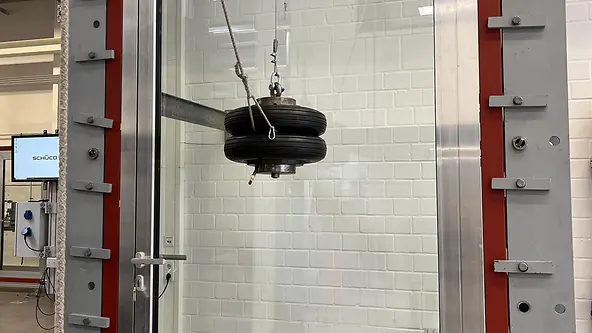

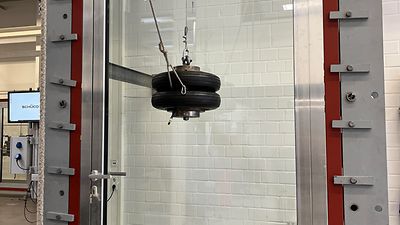

Widerstandsfähigkeit gegen dynamische Belastungen nach DIN EN 1629

Während der dynamischen Prüfung wird das zu prüfende Muster mit einem 50 kg schweren Stoßkörper aus einer Fallhöhe, die je nach RC Widerstandsklasse festgelegt ist, gezielt auf bestimmte Aufprallstellen belastet. Dies stellt eine Simulation eines Schulterstoßes dar.

Prüfung der Widerstandsfähigkeit gegen manuelle Angriffe nach DIN EN 1630

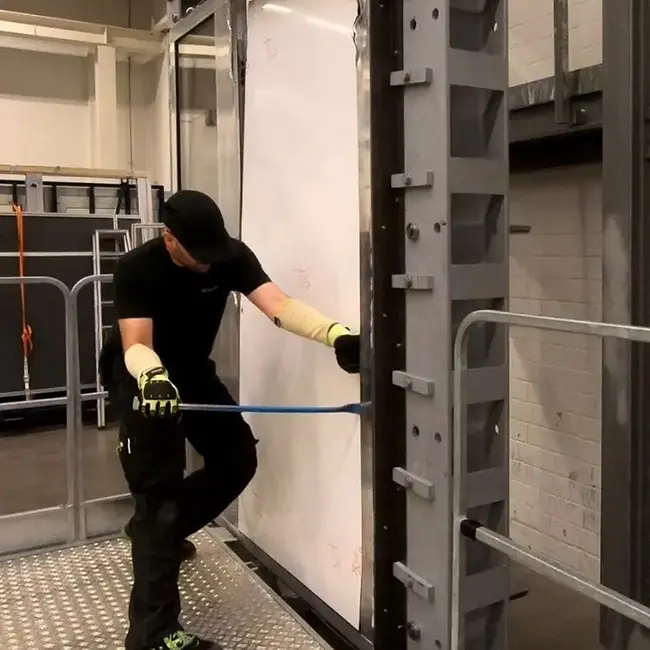

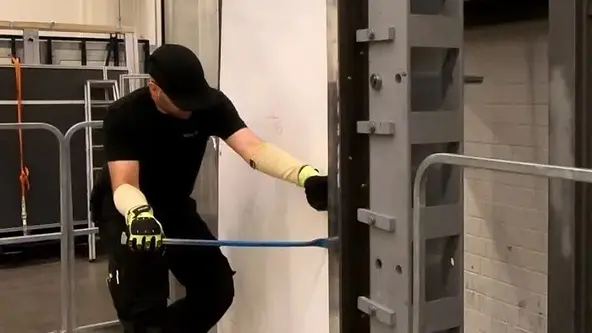

Widerstandsfähigkeit gegen manuelle Angriffe nach DIN EN 1630

Beim manuellen Einbruchversuch greift der Prüfer das Prüfmuster mit unterschiedlichen Werkzeugen je nach RC Klasse an. Auch die Angriffszeit wird durch die jeweilige RC Klasse festgelegt. So ist bei bei einer Prüfung nach RC3 die Angriffszeit bzw. Widerstandszeit auf 5 Minuten begrenzt. Der Prüfer hat z.B. mehrere Schraubendreher und eine große Brechstange zur Verfügung, um eine durchgangsfähige Öffnung herzustellen. Diese gilt als Versagenskriterium.

Unterschiedliche Widerstandsklassen (RC1- RC6) für unterschiedliche Schutzniveaus

Die einbruchhemmenden Eigenschaften sind in 6 Klassen eingeteilt. Das geringste Schutzniveau stellt hierbei die Klasse RC1 und das höchste die Klasse RC6 dar. RC2 gilt in Deutschland als gewisser Standardschutz für den privaten Wohnungsbau. Bei leicht erhöhten Gefährdungen eignet sich die Klasse RC3. Widerstandsklassen darüber hinaus eignen sich vor allem für besonders gefährdete und hochsensible Bereiche.

Umso höher die Widerstandsklasse ist, desto höher ist die Anforderung an das Produkt. Dies bedeutet z.B. bei dem Prüfverfahren nach DIN EN 1628 eine höhere statische Kraft und bei den manuellen Angriffen nach DIN EN 1630 mehr Angriffszeit und stärkere Werkzeuge.

Welche Bauelemente können nach DIN EN 1627 geprüft und klassifiziert werden?

Nach DIN EN 1627 können folgende Produktgruppen von Bauelementen auf Einbruchhemmung geprüft und klassifiziert werden:

  1. Fenster, Türen, Tore und Schiebesysteme
  2. Fenstertüren und andere Abschlüsse
  3. Fassaden
  4. Gitter
  5. Schiebeläden und Rollläden

Kontaktieren Sie uns, wenn Sie sich unsicher sind, ob Ihr Bauprodukt in die jeweiligen Produktgruppen eingeordnet werden kann. Für eine Prüfung der Einbruchhemmung nach DIN EN 1627 benötigen wir von Ihnen:

  • Zwei identische Probekörper
  • Ihre angestrebte Widerstandsklasse
  • Zeichnungen als PDF oder DWG Datei
  • Stückliste
