Elementfassade Schüco AF UDC 80 im Test
Fassadenprüfung im Schüco Technologiezentrum
Bielefeld. Die neue Aluminium-Elementfassade Schüco AF UDC 80 muss als moderne Gebäudehülle zahlreiche technische Anforderungen erfüllen und gleichzeitig mit einem innovativen und ansprechenden Design überzeugen. Um die technischen Leistungseigenschaften der neu entwickelten Fassadenkonstruktion zu ermitteln, wird die AF UDC 80 vom Schüco Technologiezentrum unter Aufsicht des ift Rosenheim gemäß der europäischen Produktnorm DIN EN 13830 geprüft. Diese Norm beschreibt unter anderem drei mandatierte Leistungseigenschaften, die für den Erhalt der europaweit geltenden CE-Kennzeichnung untersucht werden müssen: Luftdurchlässigkeit, Schlagregendichtheit und Widerstand gegen Windlast.
Bildnachweis: Christian Eblenkamp

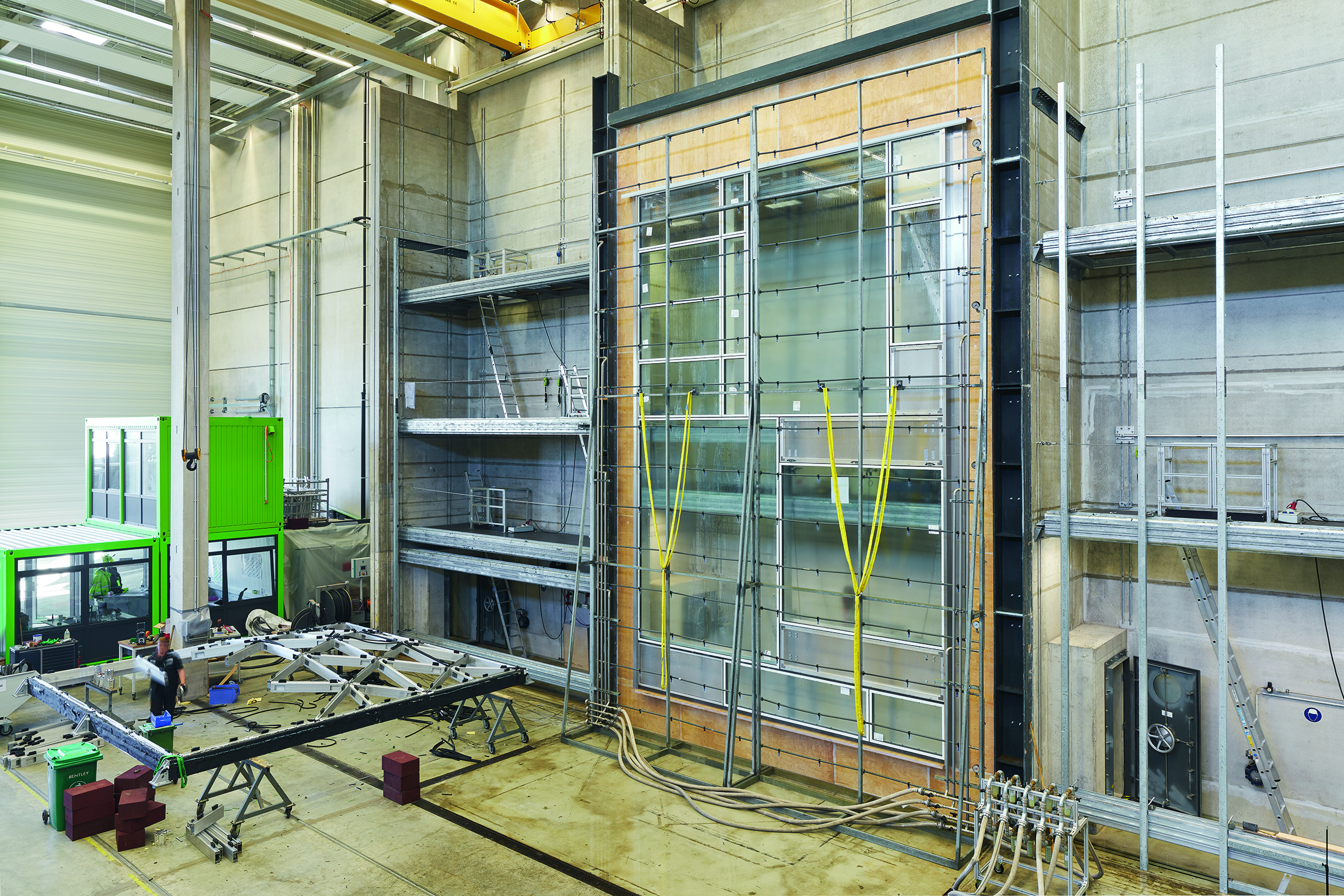

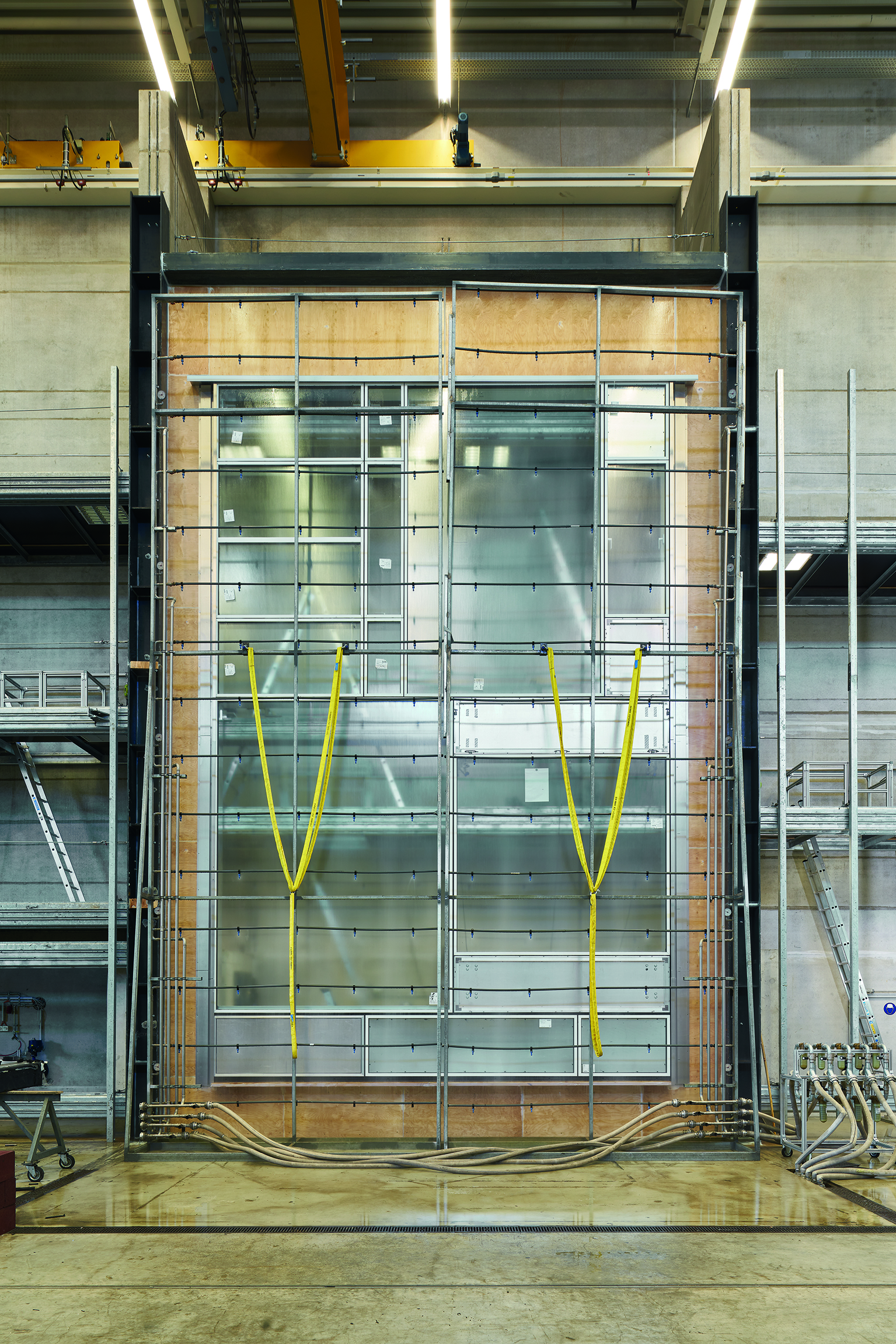

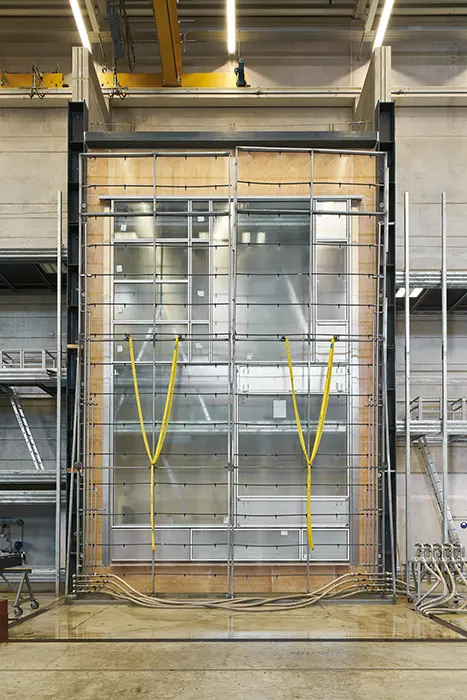

Die Elementfassade Schüco AF UDC 80 wird im Schüco Technologiezentrum mit einer Breite von 5,7 m und einer Höhe von 8,8 m getestet.
Download (jpg, 5,8 MB)
Bildnachweis: Christian Eblenkamp
Die Elementfassade Schüco AF UDC 80 wird im Schüco Technologiezentrum mit einer Breite von 5,7 m und einer Höhe von 8,8 m getestet.
Download (jpg, 5,3 MB)
Bildnachweis: Christian Eblenkamp
Für die Fassadenprüfung wird ein Prüfkörper ausgewählt, der aus repräsentativen Elementen der zu testenden Elementfassade Schüco AF UDC 80 besteht.
Download (jpg, 5,7 MB)
Bildnachweis: Christian Eblenkamp
Für die Fassadenprüfung wird ein Prüfkörper ausgewählt, der aus repräsentativen Elementen der zu testenden Elementfassade Schüco AF UDC 80 besteht.
Download (jpg, 4,3 MB)
Bildnachweis: Christian Eblenkamp

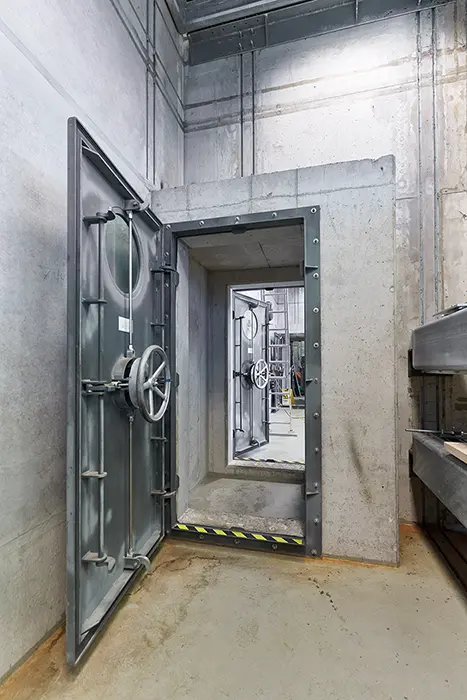

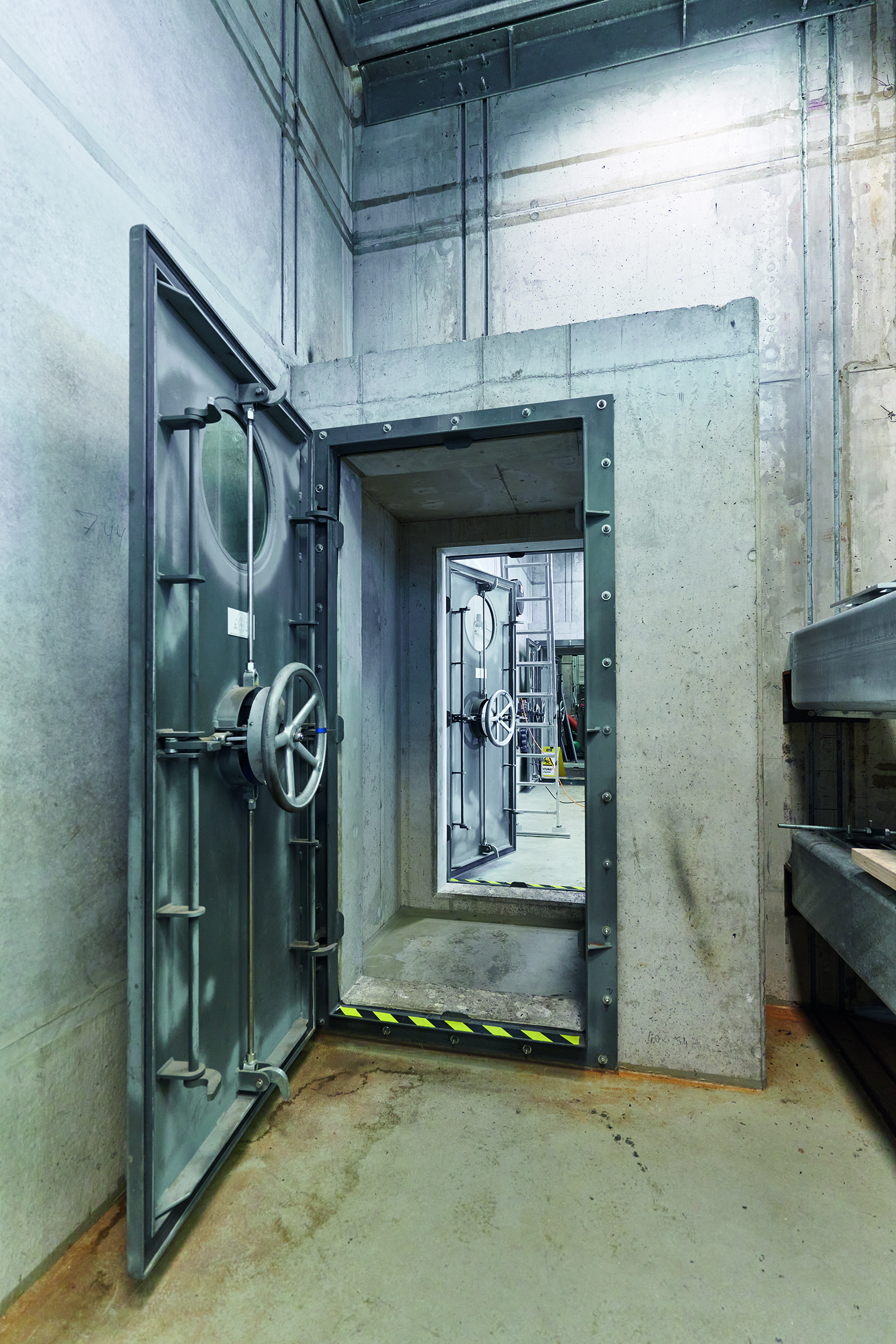

Die Prüfkammer ist luftundurchlässig abgedichtet, sodass bei dem Einsatz von Über- und Unterdruck mögliche Undichtigkeiten ausschließlich an der Fassade sichtbar werden.
Download (jpg, 4,6 MB)
Bildnachweis: Christian Eblenkamp

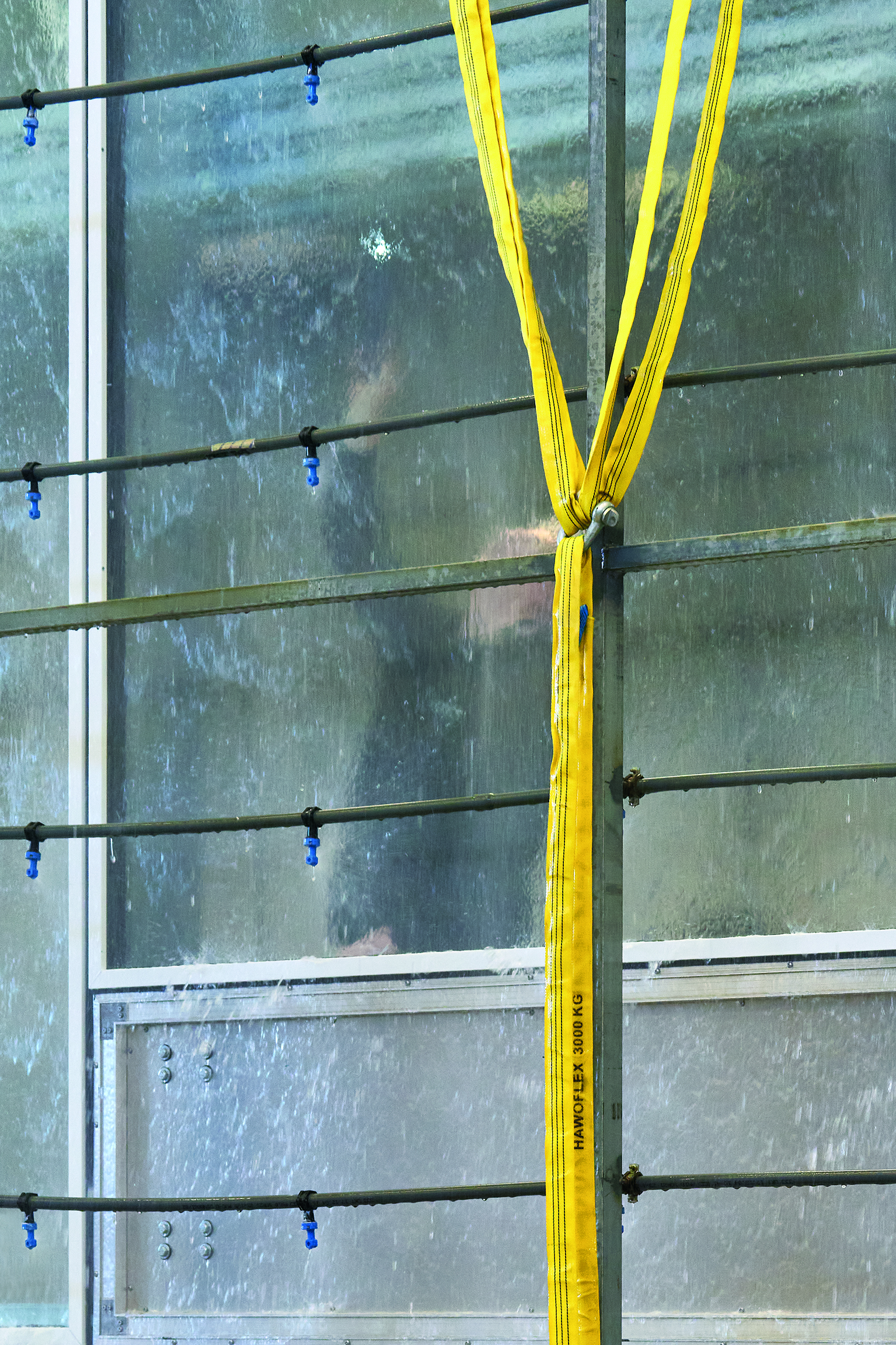

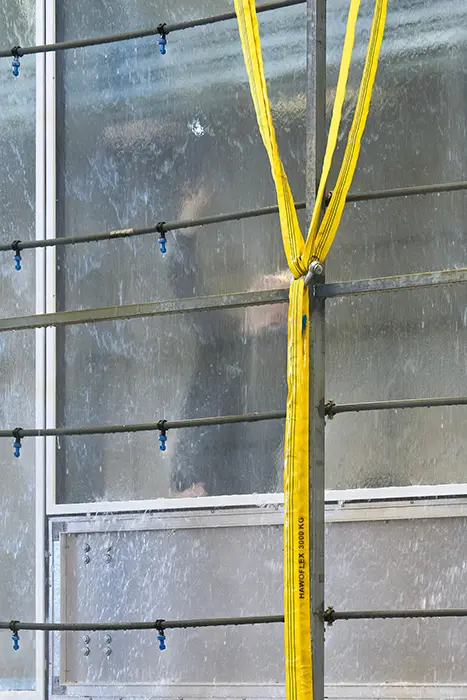

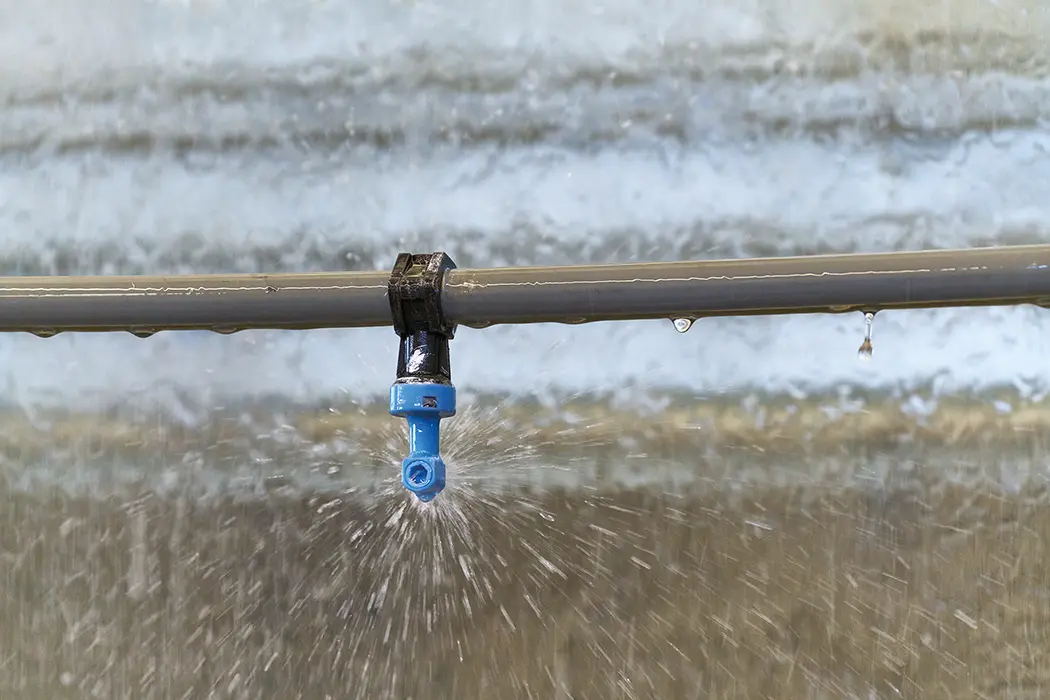

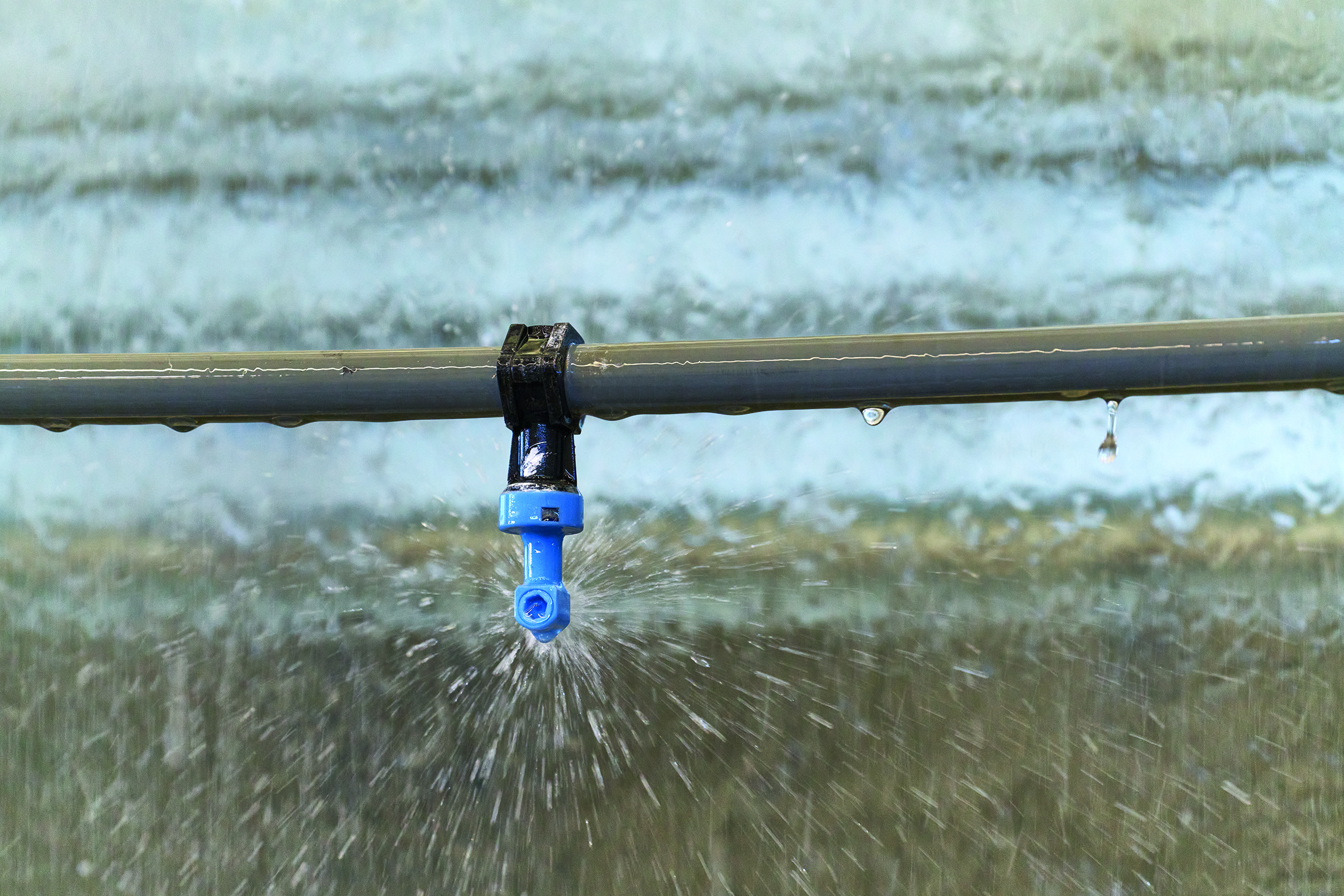

Die Schlagregendichtheit der Elementfassade wird mithilfe einer Besprühungsanlage geprüft, die entsprechend eines kräftigen Gewitterregens 3,4 l/min m2 auf die Fassade gibt. Dabei wird die höchste Klasse RE bei der Prüfung auf statischen Schlagregendichtheit erreicht.
Download (jpg, 4,3 MB)
Bildnachweis: Christian Eblenkamp

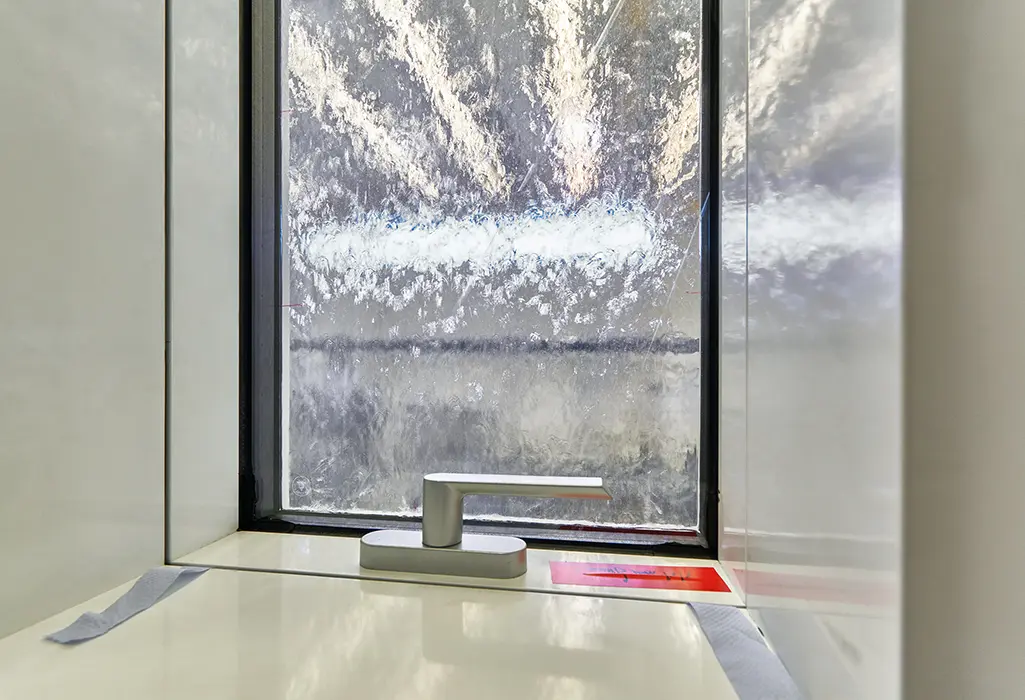

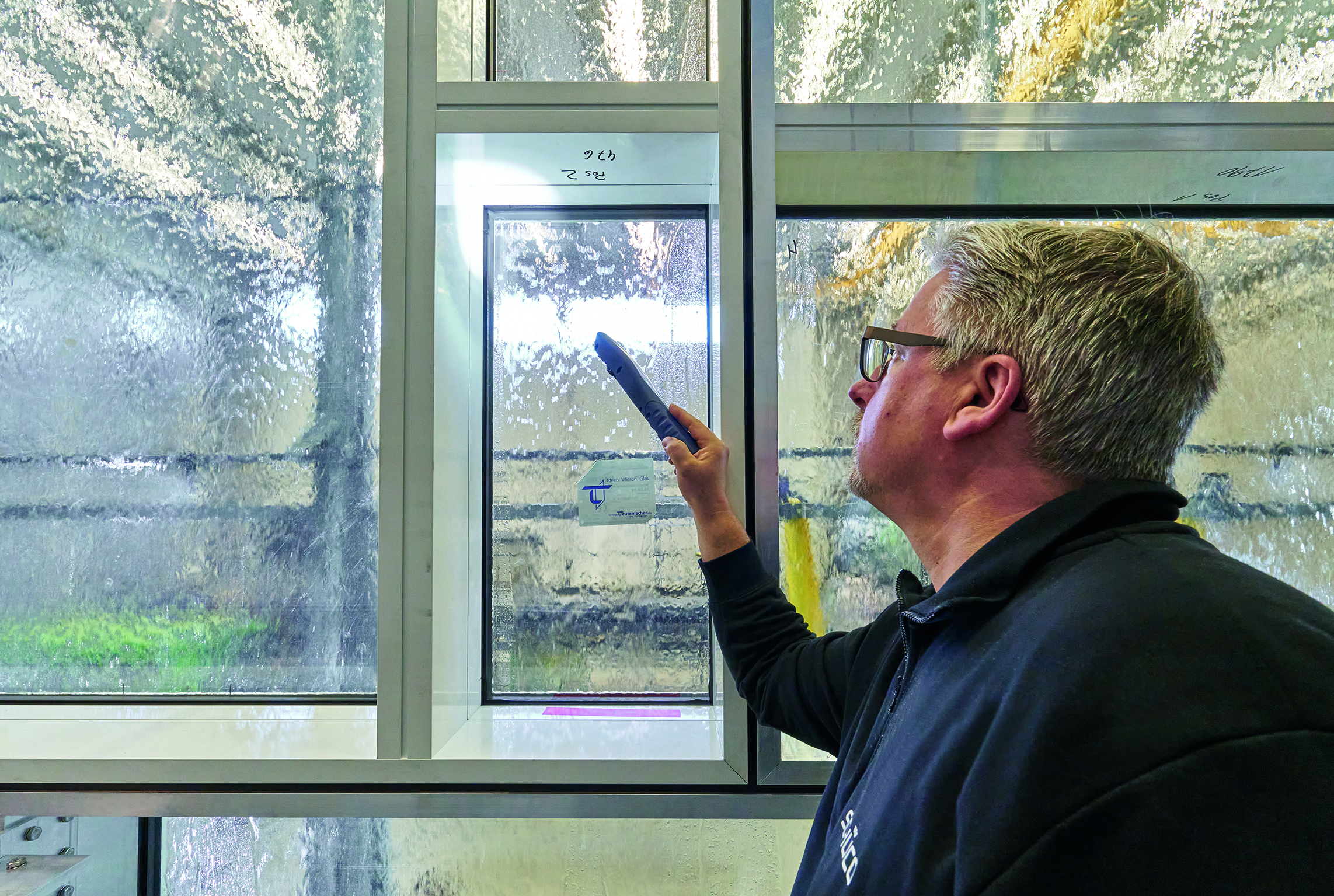

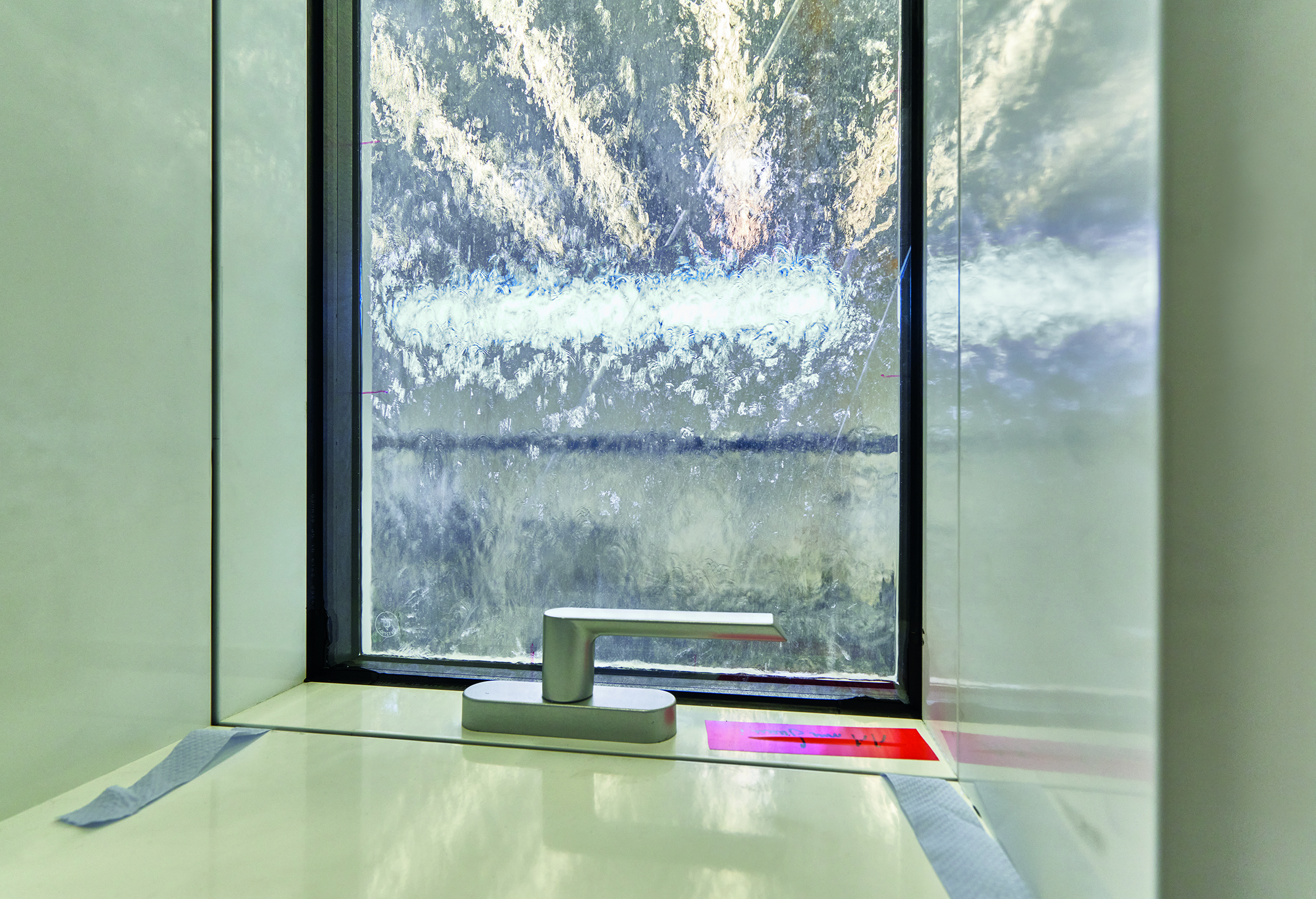

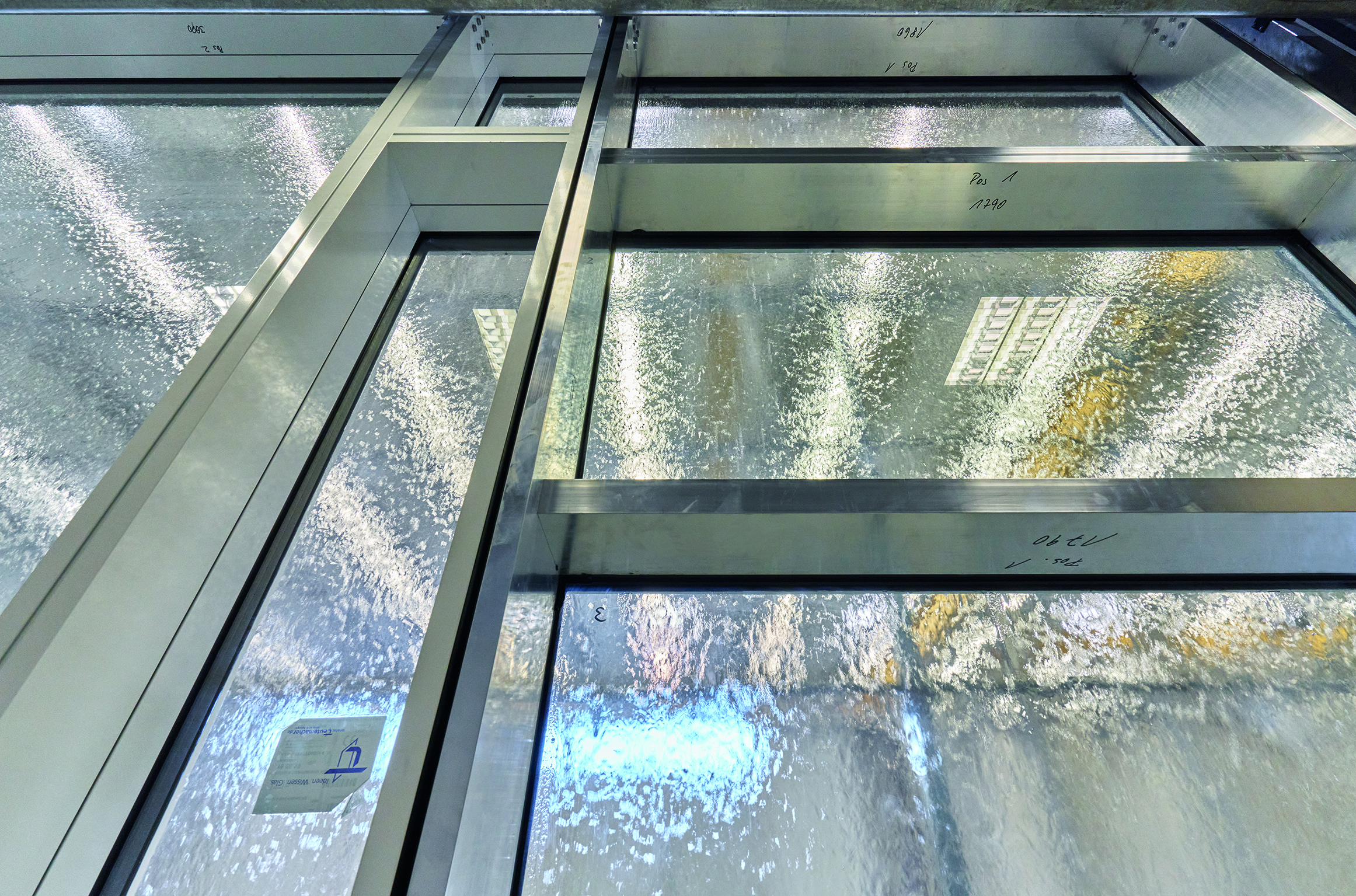

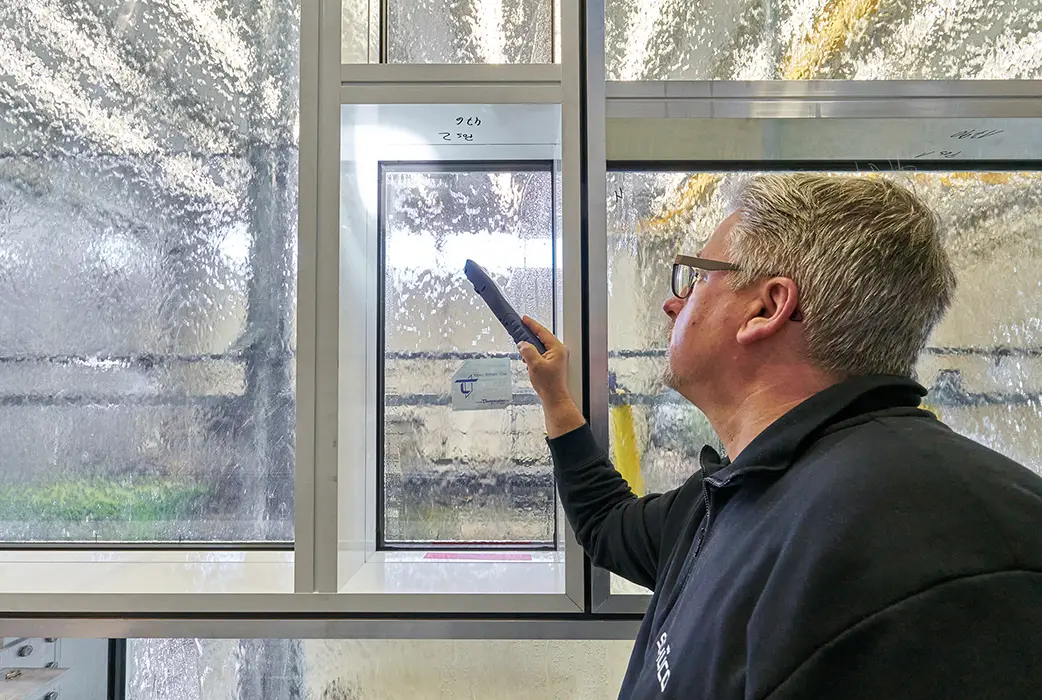

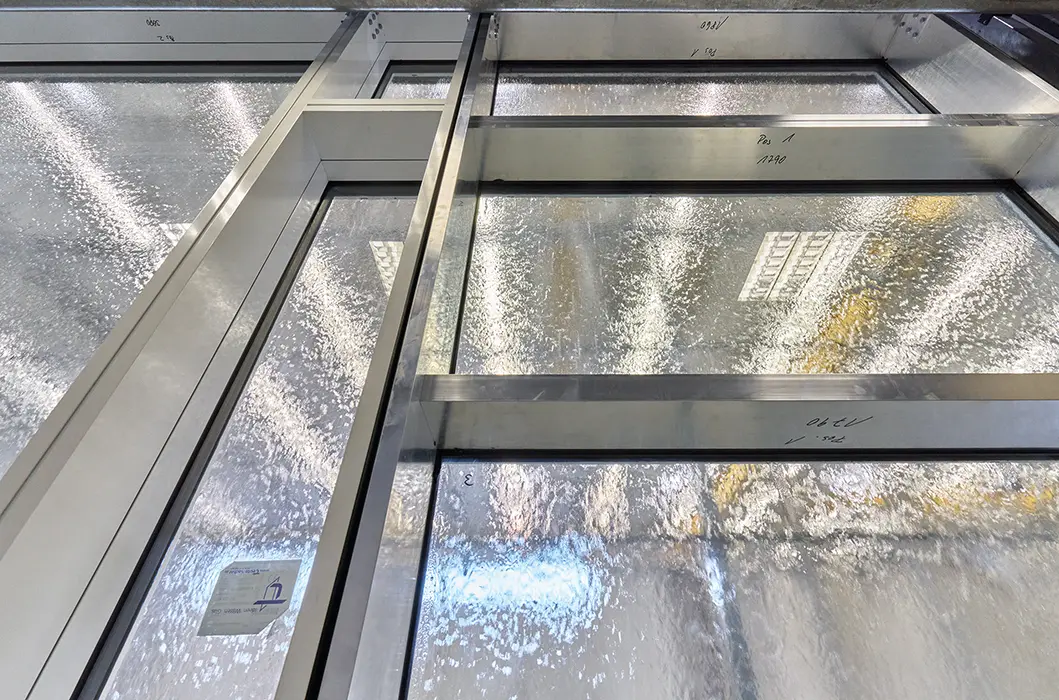

An der Innenseite wird kontrolliert, ob bei dem Test auf Schlagregendichtigkeit Feuchtigkeit durch die Fugen der Schüco AF UDC 80 Fassadenelemente getreten ist.
Download (jpg, 5,4 MB)
Bildnachweis: Christian Eblenkamp
An der Innenseite wird kontrolliert, ob bei dem Test auf Schlagregendichtigkeit Feuchtigkeit durch die Fugen der Schüco AF UDC 80 Fassadenelemente getreten ist.
Download (jpg, 5,5 MB)
Bildnachweis: Christian Eblenkamp

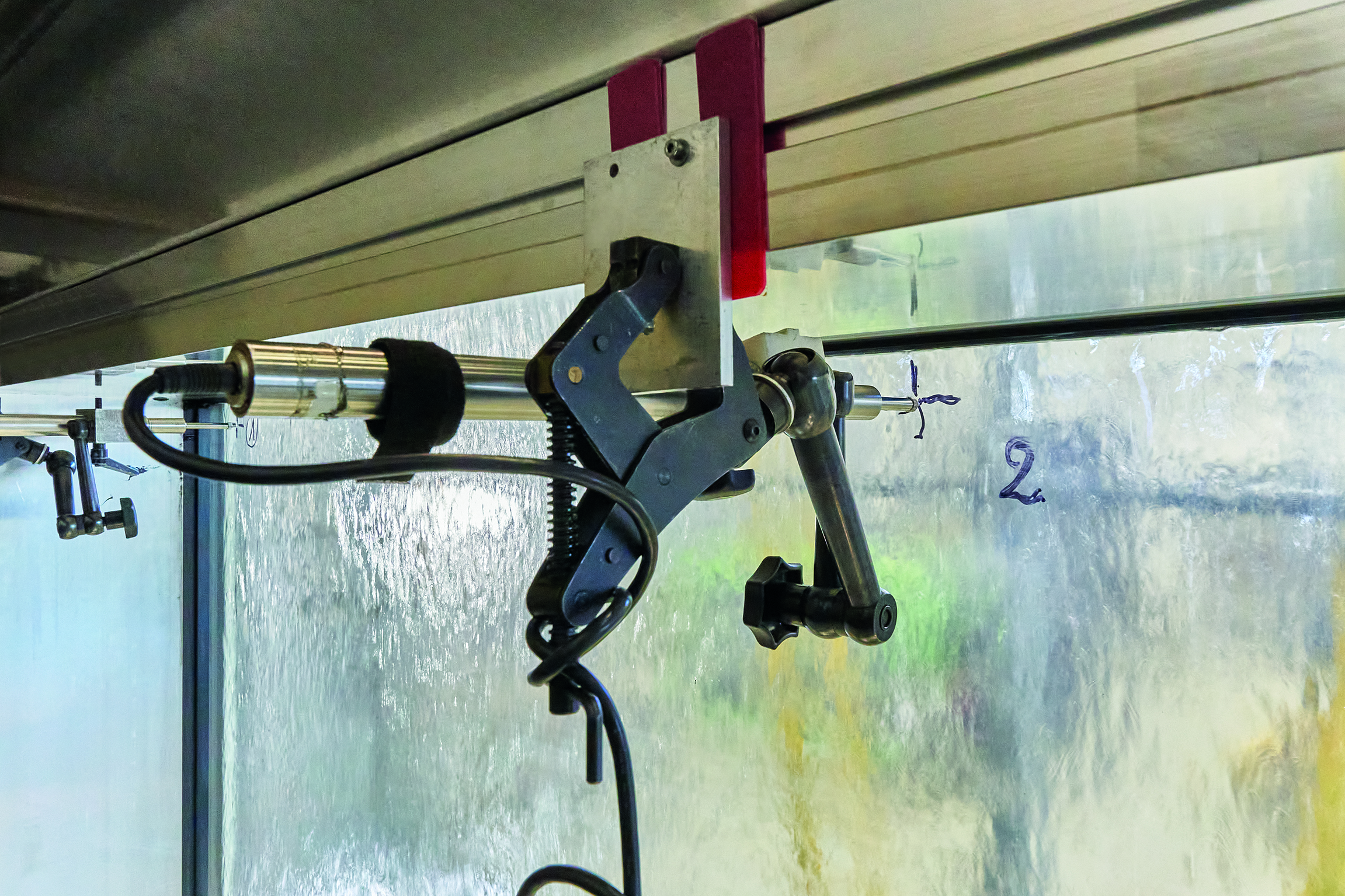

Bei der Windwiderstandsprüfung ermittelt ein Wegaufnehmer das Ausmaß, in dem sich die Fassade bei der Prüfung verformt. Der Prüfkörper hält dabei einem wechselnden Über- und Unterdruck von 2500 Pa stand mit einer Sicherheitslast von 3750 Pa.
Download (jpg, 4,5 MB)
Bildnachweis: Christian Eblenkamp

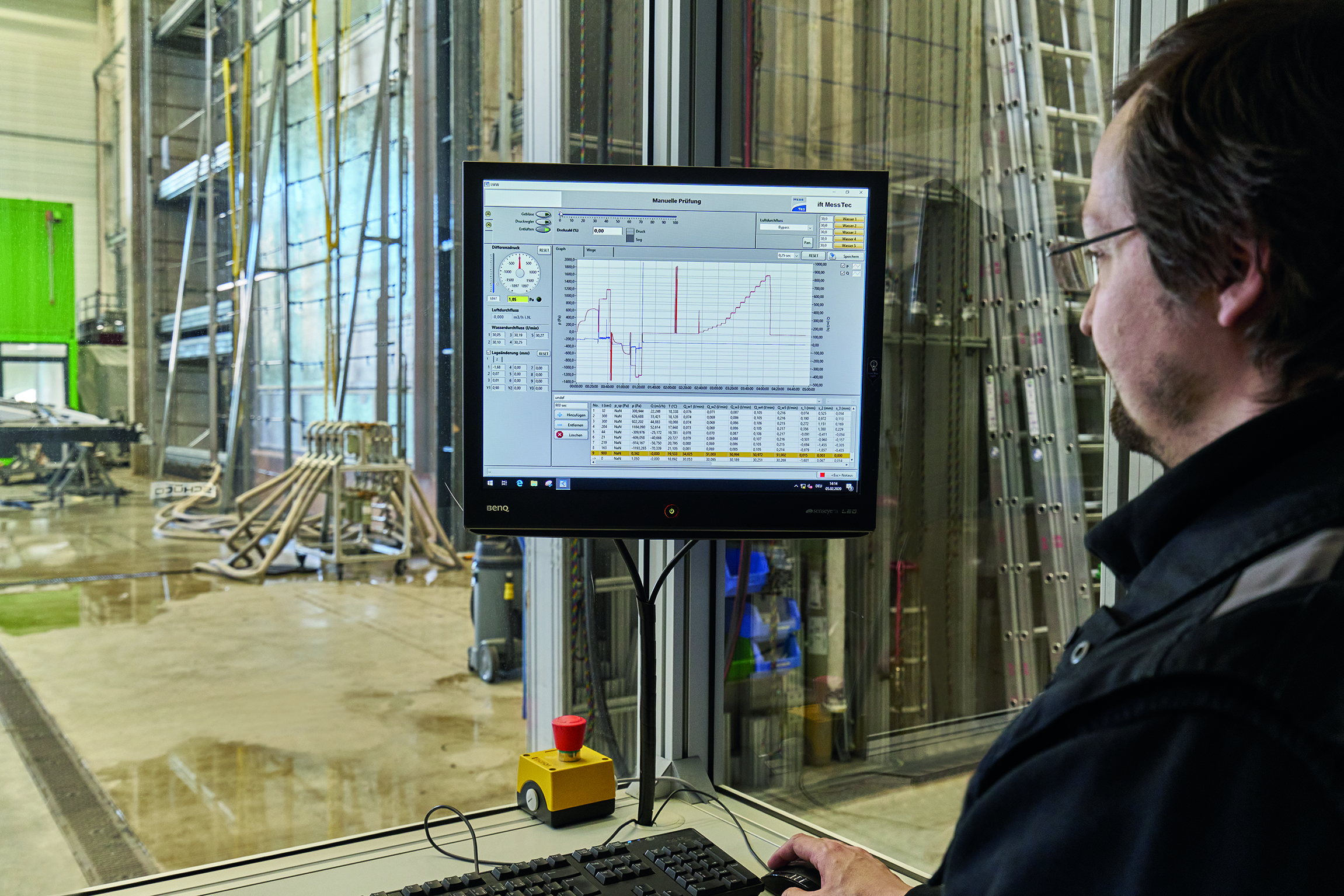

Mithilfe einer Software werden Kräfte wie Wind- und Wasserlasten, die während der Prüfung auf die Elementfassade einwirken, und die Messergebnisse erfasst und kontrolliert.
Download (jpg, 4,9 MB)Nutzung der Bilddaten
