Scies double tête

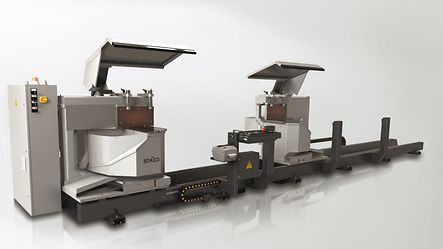

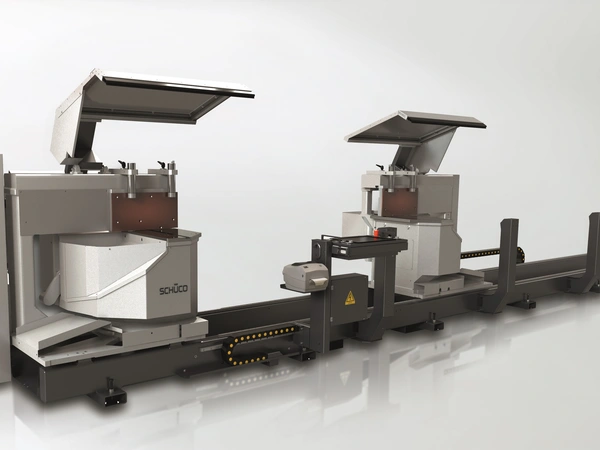

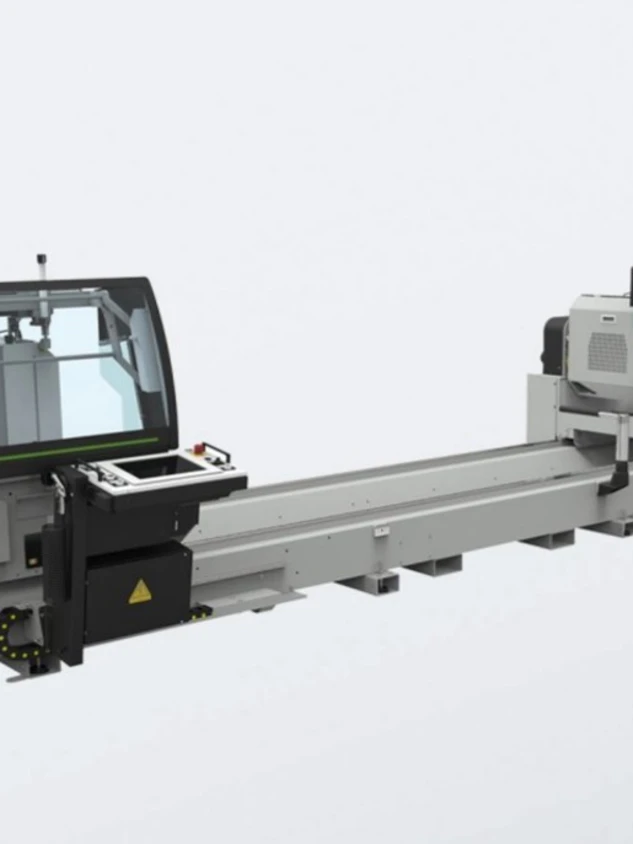

PDG Dual Cut 610, 630, 650

PDG Dual Cut 610, 630, 650

Scie double tête avec lames de 600 mm pour les profilés en aluminium, commandée directement par le système S-cal.

  • Rotation de la tête de 140° en externe à 22,5° en interne
  • Inclinaison de la lame de 90° à 45° en interne
  • Déplacement de la tête mobile à commande numérique (axe des x)
  • Coupe ascendante
  • En option : convoyeur à copeaux, tête de convoyeur à galets mobile, imprimante d’étiquettes, coupe des longueurs excédentaires, coupes réduites et coupes transversales, coupe automatique


Données techniques :

PDG double coupe 610

PDG double coupe 630

PDG double coupe 650

Réglage des axes par commande numérique

1

3

5

Mouvement


Commande numérique


Commande numérique


Commande numérique


Pivotement


Manuel


Commande numérique


Commande numérique


Basculement


Pneumatique


Pneumatique


Commande numérique

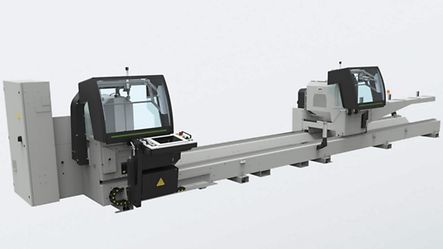

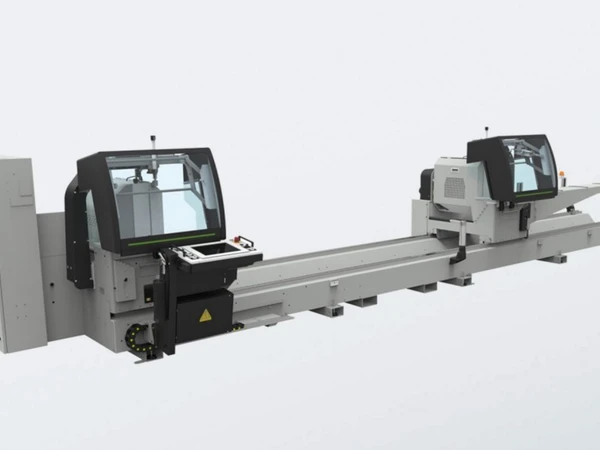

PDG E-Cut 650, 600 L, 500

PDG E-Cut 650, 600 L, 500

Scie double tête avec lames de 500 et 600 mm pour profilés en aluminium, commandée par le système S-cal, avec servomoteur pour les réglages d’angle.

  • Basculement de la lame vers l’extérieur jusqu’à 20° et vers l’intérieur jusqu’à 45°
  • Coupe radiale
  • En option : hotte de réduction du bruit, dispositif de mesure de hauteur des profilés, convoyeur à copeaux, coupe des surlongueurs/courte et aboutage, coupe automatique et imprimante d’étiquettes

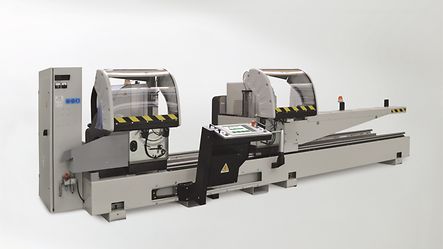

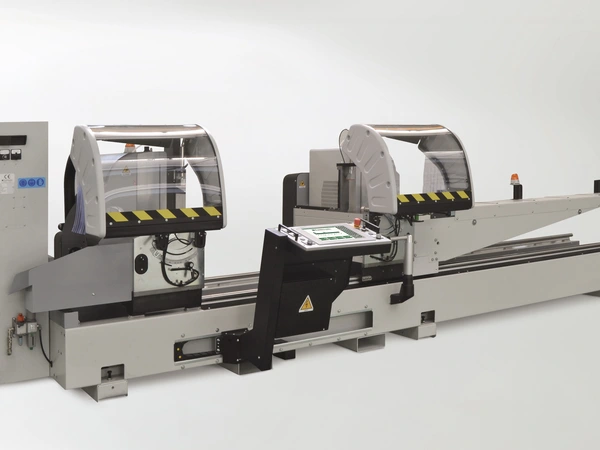

PDG Cut 550

PDG Cut 550

Scie double tête avec lames de 550 mm pour profilés en aluminium, commandée par le système S-cal, avec réglage d’angle pneumatique.

  • Basculement de la lame vers l’extérieur jusqu’à 22,5°
  • Coupe radiale
  • En option : dispositif de mesure de hauteur des profilés, convoyeur à copeaux, coupe des surlongueurs/courte et aboutage, coupe automatique et imprimante d’étiquettes

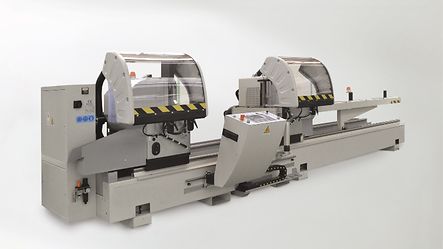

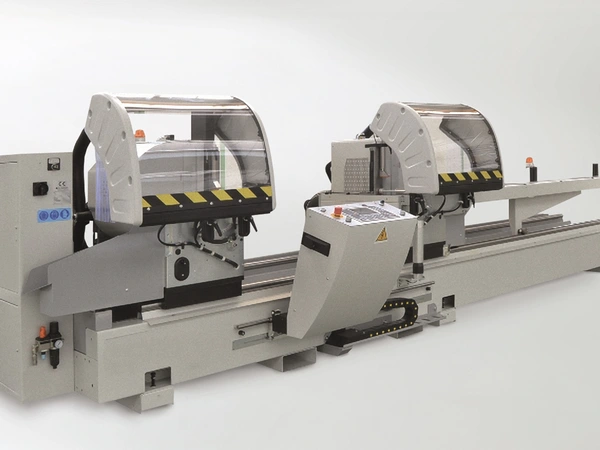

PDG Set

PDG Set

Scie double tête avec lames de 500 mm pour profilés en aluminium, commandée par le système S-cal, avec réglage d’angle pneumatique.

  • Basculement de la lame vers l’extérieur jusqu’à 22,5°
  • Commande par carte Compact Flash
  • Coupe radiale
  • En option : convoyeur à copeaux, butée amovible, support pneumatique pour profilés, imprimante d’étiquettes

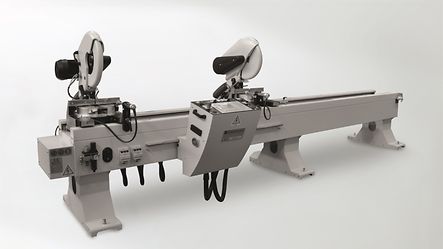

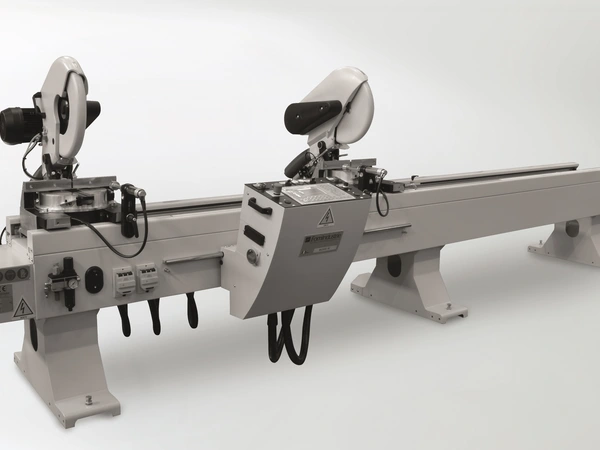

PDG Twin

PDG Twin

Scie double tête avec lames de 400 mm pour profilés en aluminium, avec saisie des cotes au clavier et réglage d’angle pneumatique.

  • Pivotement et basculement manuels
  • Basculement de la lame vers l’extérieur jusqu’à 45°
  • Coupe pendulaire
  • En option : support pneumatique pour profilés, kit supplémentaire pour petites coupes

Unités de sciage

GS 500

GS 500

Unité de sciage de parcloses, pour une préparation optimale des parcloses.


Données techniques :

Moteur :

400 V

Rotations :

+ 45° / 90° / -45°

Lames Ø :

400 mm

Longueur de coupe (min.) :

200 mm

Longueur de coupe (max.) :

6000 mm

Poids :

480 kg

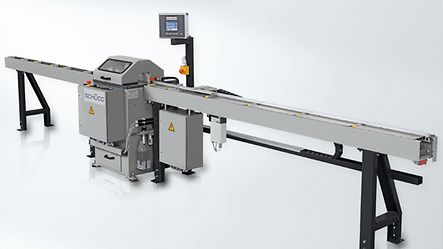

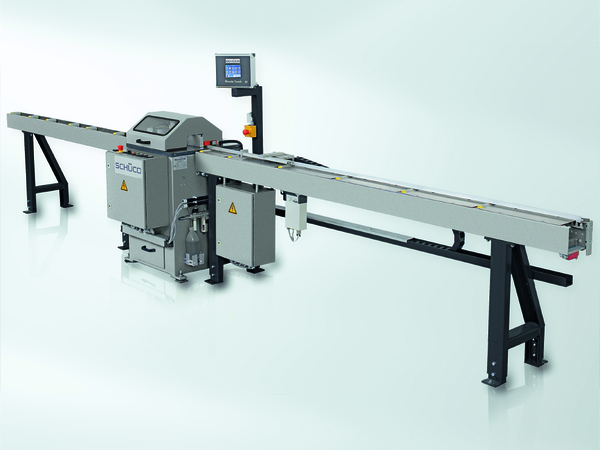

GS200 / GS100

GS200 / GS100

Unité de sciage de parcloses, pour une préparation optimale des parcloses.


Donnés techniques :

Modèle :

GS 200

Moteur :

400 V / 2,8 kW

Rotations :

+ 45° / 90° / -45°

Lames Ø:

400 mm

Poids :

370 kg

GS 50

GS 50

Système de mesure de butée de profil 50 pour une mesure optimisée des profilés en aluminium. Les réglages des butées peuvent être modifiés à l'aide d'un servomoteur


Donnés techniques :

Modèle :

230 V

Longueur :

3000 mm

Rail de roulement :

400 mm

Hauteur de travail :

850 - 1050 mm

Poids :

180 kg

Scie simple tête

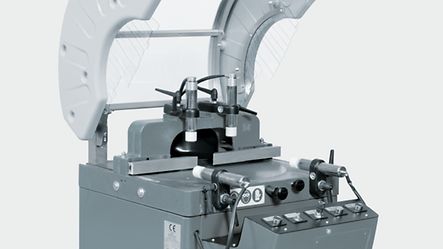

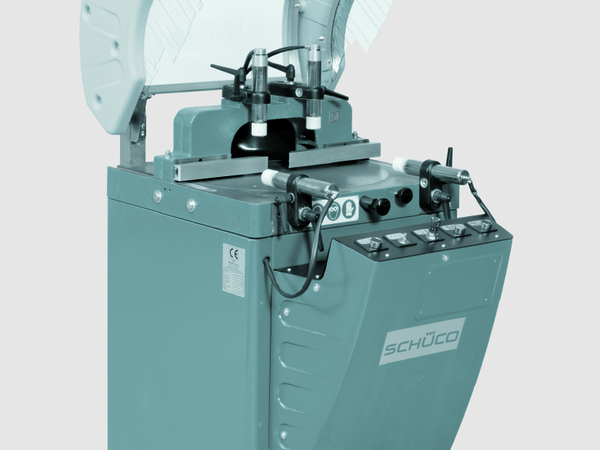

PES 400

PES 400

Scie simple tête universelle pour profilés en aluminium et parcloses.

  • Angles : 0° à 90° des deux côtés
  • Positionnement du module à +45°/90°/-45°
  • Diamètre de lame de 400 mm

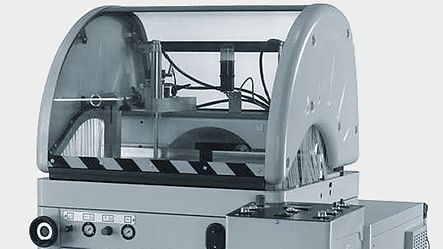

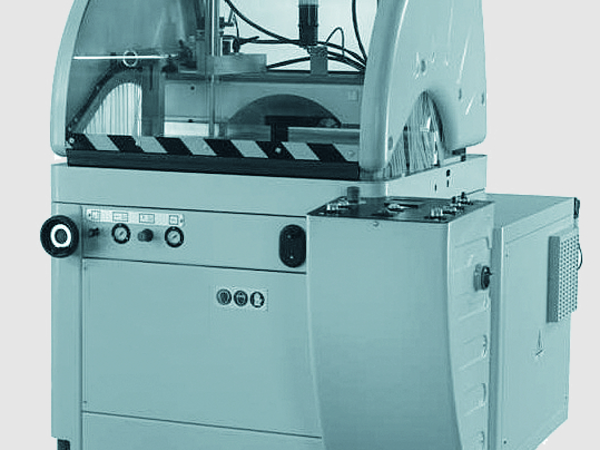

Schüco BS 550

Schüco BS 550

Pour les coupes de longueurs verticales et la coupe des arêtes en biseau sur les profilés en aluminium épais, tels que les profilés de garde-corps.


Données techniques:

Moteur :

400 V / 3 kW

Vitesse :

2800 tours par minute

Plage oblique horizontale :

20 ° (des deux côtés)

Postition du module :

45 ° (gauche) / 90 ° / 45 ° (droite)

Lames Ø :

550 millimètres

Ø de la branche d'extraction :

80 mm et 50 mm

Poids :

827 kilogrammes

Délardeuses

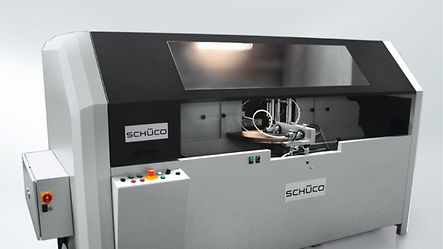

PAS Compact and PAS Compact 650

PAS Compact and PAS Compact 650

Délardement et coupe angulaire sur les profilés en aluminium, avec une très large plage de rotation et d’inclinaison. Délardeuse 2 lames, avance automatique de la lame et chargement fixe du profilé à découper. Lames de coupe : 500/550 mm ou 500/650 mm.


Données techniques :

Moteur :

400 V / 2x3 kW

400 V / 2x3 kW

Vitesse :

2800 tours par minutes

2800 tours par minutes

Lame horizontale :

+60° / -60°

+60° / -60°

Lame verticale :

+45° / -60°

+45° / -60°

Soutien du profile :

+60° / -60°

+60° / -60°

Lames Ø:

500 / 550 mm

500 / 650 mm

Hauteur d'encoche :

210 mm (à 90°)

260 mm (à 90°)

Profondeur d'entaille :

190 mm (à 90°)

185 mm (à 90°)

Largeur d'entaille :

180 mm (à 90°)

230 mm (à 90°)

Poids :

1250 kg

1500 kg

Point d'attention

Nous nous réservons le droit d'apporter des modifications aux dimensions et aux modèles dans l'intérêt du progrès technique. Les illustrations peuvent différer de l'original et/ou contenir des options qui entraîneraient un supplément de prix.
