Sierras

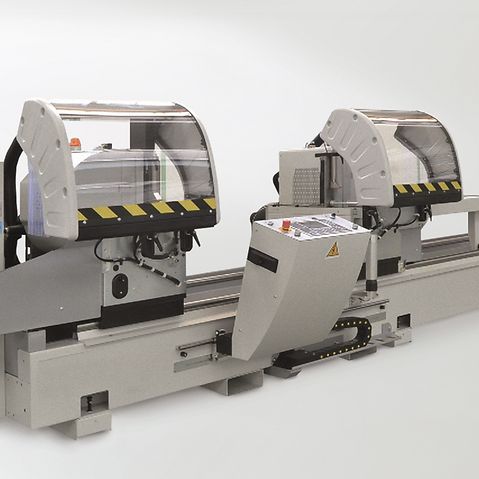

Tronzadoras de doble cabezal

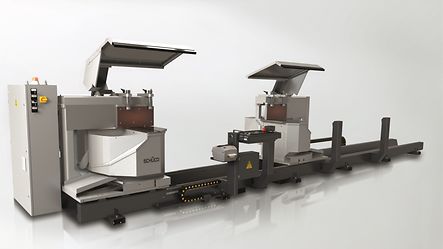

PDG Dual Cut 610, 630, 650

Hoja de sierra de 600 mm para perfiles de aluminio, accionada directamente desde SchüCal

Servomotor para el ajuste del ángulo
Rotación e inclinación

Datos técnicos:

Número de ejes controlados por el CNC:	1	3	5
Cabeza móvil (eje X):	CNC	CNC	CNC
Giratorio:	manual	CNC	CNC
Inclinación:	neumático	neumático	CNC
Ángulos intermedios para la función de giro:	Si	Si	Si
Ángulos intermedios para la función de inclinación:	No	No	Si
Modelo:	5,0 m o 6,6 m	5,0 m o 6,6 m	5,0 m o 6,6 m
Motor:	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW
Velocidad:	2400 rpm	2400 rpm	2400 rpm
Rotación de la cabeza:	140° (hacia fuera); 22,5° (hacia dentro)	140° (hacia fuera); 22,5° (hacia dentro)	140° (hacia fuera); 22,5° (hacia dentro)
Inclinación de la hoja:	90° y 45° (hacia dentro)	90° y 45° (hacia dentro)	90° y 45° (hacia dentro)
Hoja de sierra Ø:	2 x 600 mm	2 x 600 mm	2 x 600 mm
Longitud de corte (min.):	470 mm (a 90°)	470 mm (a 90°)	470 mm (a 90°)
Longitud de corte (max.):	5000 mm / 6600 mm (según el modelo)	5000 mm / 6600 mm (según el modelo)	5000 mm / 6600 mm (según el modelo)
Peso:	3150 kg / 3370 kg (según el modelo)	3150 kg / 3370 kg (según el modelo)	3150 kg / 3370 kg (según el modelo)

Folleto PDG Dual Cut (pdf, 3,1 MB)

PDG E-Cut 650, 600 L, 500

Hoja de sierra de 650, 600, 500 mm, para perfiles de aluminio, controlada directamente por SchüCal

Servomotor para el ajuste del ángulo

Datos técnicos

Modelo:	5,0 m o 6,6 m	5,0 m o 6,6 m	5,0 m o 6,6 m
Motor:	230/400 V / 2x5,5 kW	230/400 V / 2 x 2,2 kW	230/400 V / 2 x 2,2 kW
Velocidad:	2800 rpm	2800 rpm	2800 rpm
Inclinación de la hoja:	20° (hacia fuera); 45° (hacia dentro)	20° (hacia fuera); 45° (hacia dentro)	10° (hacia fuera); 45° (hacia dentro)
Hoja de sierra Ø:	2 x 650 mm	2 x 600 mm	2 x 500 mm
Longitud de corte (min.):	350 mm (a 2 x 90°); 352 mm (a 2 x 45°); 270 mm (en Software)	350 mm; 270 mm (en Software)	350 mm; 270 mm (en Software)
Longitud de corte (max.):	5000 mm / 6600 mm (según el modelo)	5000 mm / 6600 mm (según el modelo)	5000 mm / 6600 mm (según el modelo)
Peso:	2580 kg / 2720 kg (según el modelo)	2000 kg / 2280 kg (según el modelo)	2000 kg / 2280 kg (según el modelo)

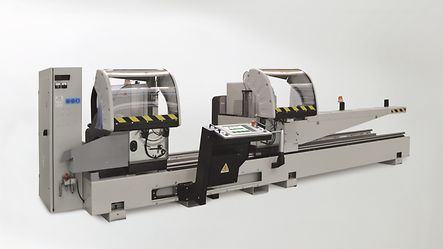

PDG Cut 550

Hoja de sierra de 550 mm, para perfiles de aluminio, controlada directamente por SchüCal

Ajuste neumático del ángulo

Datos técnicos:

Modelo:	5,5 m o 6,6 m
Motor:	230/400 V / 2x2,2 kW
Velocidad:	2800 rpm
Inclinación de la hoja::	hacia el exterior hasta 22,5°
parada fija en:	90°/45°/22,5° (ajustado intermedio)
Hoja de sierra Ø:	2 x 550 mm
Longitud de corte (min.):	menos de 370 mm (con Software)
Longitud de corte (max.):	5000 mm / 6600 mm (según modelo)
Peso:	1900 kg / 2400 kg (según modelo)

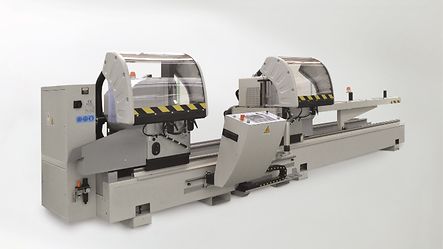

PDG Set

Hoja de sierra de 500 mm, para perfiles de aluminio, con introducción de dimensiones con el teclado

Ajuste neumático del ángulo

Datos técnicos:

Modelo:	5,0 m o 6,0 m
Motor:	230/400 V / 2x2,2 kW
Velocidad:	2800 rpm
Inclinación de la hoja:	hacia el exterior hasta 22,5°
Paradas fijas en:	90°/45°/22,5° (ajustado intermedio)
Hoja de sierra Ø:	2 x 500 mm
Longitud de corte (min.):	300 mm, <300 mm con tope de tramo corto
Longitud de corte (max.):	5000 mm / 6600 mm (según modelo)
Peso:	1830 kg / 2140 kg (según modelo)

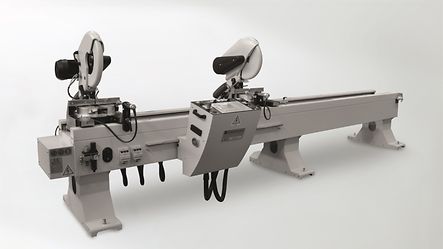

PDG Twin

Hoja de sierra de 400 mm, para perfiles de aluminio, con introducción de dimensiones con el teclado

Ajuste neumático del ángulo

Datos técnicos:

Modelo:	4,0 m o 6,0 m
Motor:	230/400 V / 2x2,2 kW
Velocidad:	2800 rpm
Ángulo de inclinación:	45° (hacia el exterior) -90°
Ángulo de giro:	45° (hacia el exterior) -45° (hacia el interior)
Hoja de sierra Ø:	2 x 400 mm
Longitud de corte (min.):	421 mm; hasta 210 mm con tope de corte
Longitud de corte (max.):	4000 mm / 6600 mm
Peso:	700 kg / 867 kg (según modelo)

Sierras para junquillos

GS 500

La unidad de sierra de junquillos permite preparar eficazmente los junquillos, ahorrando una cantidad de tiempo considerable desde la medición hasta el corte.

Retirada automática de los junquillos

Datos técnicos:

Motor:	400 V
Rotación de la cabeza::	+ 45° / 90° / -45°
Hoja de sierra Ø:	400 mm
Longitud de corte (min.):	200 mm
Longitud de corte (max.):	6000 mm
Peso:	480 kg

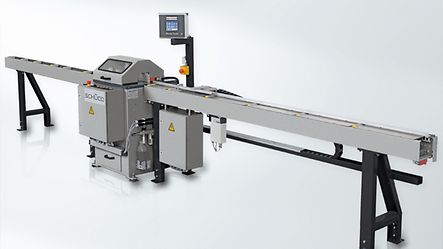

GS200 / GS100

La unidad de sierra de junquillos permite una preparación eficaz de los junquillos.

Extracción automática de junquillos

Datos técnicos:

Modelo:	GS 200
Motor:	400 V / 2,8 kW
Rotación de la cabeza::	+ 45° / 90° / -45°
Hoja de sierra Ø:	400 mm
Peso:	370 kg

GS 50

Sistema de medición de topes de perfiles 50 para la medición optimizada de perfiles de aluminio.

Los ajustes de los topes se pueden modificar mediante un servomotor

Datos técnicos:

Modelo:	230 V
Longitud:	3000 mm
Carril de rodillos ancho:	400 mm
Altura de funcionamiento:	850 - 1050 mm
Peso:	180 kg

Sierras de corte y de inglete

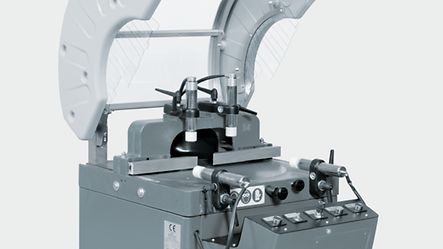

PES 400

Sierra de perfiles de un cabezal 400 para el corte rentable de perfiles de aluminio.

Datos técnicos:

Motor:	~ 400 V / 1,8 kW
Velocidad:	2800 rpm
Rango de inglete horizontal:	0°/ 90°/ 0°
Posición del módulo:	45°/ 90°/-45°
Hoja de sierra Ø:	400 mm
Brazo de extracción Ø:	100 mm
Peso:	230 kg

Sierra de brazo radial 215 NS

Para perfiles de aluminio para producir ingletes verticales y horizontales.

Ajuste mediante tornillo sin fin con manivela

Datos técnicos:

Motor:	400 V / 3 kW
Velocidad:	2800 rpm
Ancho de corte:	450 mm (a 90°)
	310 mm (a 45°)
Altura de corte:	215 mm (a 90°)
	150 mm (a 45°)
Rango de inglete horizontal:	45° (izquierda) / 25° ángulo agudo (derecho)
Rango de inglete vertical:	60° ángulo agudo (izquierda) / 30° ángulo agudo (derecho)
Hoja de sierra Ø:	550 mm
Brazo de extracción Ø:	100 mm
Peso:	300 kg

Sierra de brazo radial 200 NCS

Para cortes a inglete verticales y horizontales en perfiles de aluminio.

Ajuste motorizado de la inclinación con pantalla digital

Datos técnicos:

Motor:	~ 400 V / 3 kW
Velocidad:	2800 rpm
Ancho de corte:	420 mm (a 90°)
	300 mm (a 45°)
Altura de corte:	200 mm (a 90°)
	140 mm (a 45°)
Rango de inglete horizontal:	45° (izquierda) / 25° ángulo agudo (derecho)
Rango de inglete vertical:	60° ángulo agudo (izquierda) / 30° ángulo agudo (derecho)
Hoja de sierra Ø:	520 mm
Brazo de extracción Ø:	100 mm
Peso:	350 kg

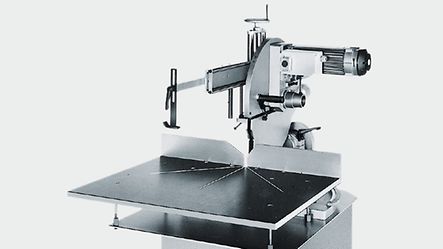

Sierra de brazo radial 200 NS

Para cortes a inglete verticales y horizontales en perfiles de aluminio.

Para que los perfiles de aluminio produzcan cortes a inglete verticales y horizontales en todos los ángulos.

Datos técnicos:

Motor:	400 V / 3 kW
Velocidad:	2800 rpm
Ancho de corte:	420 mm (a 90°)
	300 mm (a 45°)
Altura de corte:	200 mm (a 90°)
	140 mm (a 45°)
Rango de inglete horizontal:	45° (izquierda) / 25° ángulo agudo (derecho)
Rango de inglete vertical:	60° ángulo agudo / 30° ángulo agudo (derecho)
Hoja de sierra Ø:	520 mm
Brazo de extracción Ø:	100 mm
Peso:	300 kg

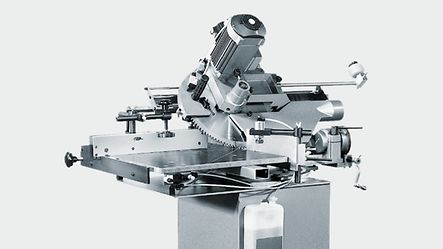

Sierra de brazo radial 170 NS

Ajuste mediante tornillo sin fin con manivela

Datos técnicos:

Motor:	400 V / 3 kW
Velocidad:	2800 rpm
Ancho de corte:	430 mm (a 90°)
	305 mm (a 45°)
Altura de corte:	170 mm (a 90°)
	115 mm (a 45°)
Rango de inglete horizontal:	45° (izquierda) / 25° ángulo agudo (derecho)
Rango de inglete vertical:	60° ángulo agudo (izquierda) / 30° ángulo agudo (derecho)
Hoja de sierra Ø:	420 mm
Brazo de extracción Ø:	100 mm
Peso:	300 kg

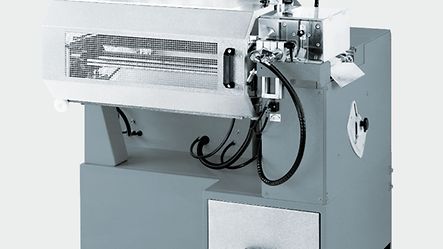

PSA

Sierra automática de perfiles, para el corte de longitudes cortas o el corte automático de perfiles de aluminio.

Datos técnicos:

Motor:	400 V / 3 kW
Velocidad:	2800 rpm
Alimentación automática del sistema:	max. 600 mm
Corte:	min. 90 mm
Hoja de sierra Ø:	400 mm
Rango de inglete horizontal:	90°
Peso:	350 kg

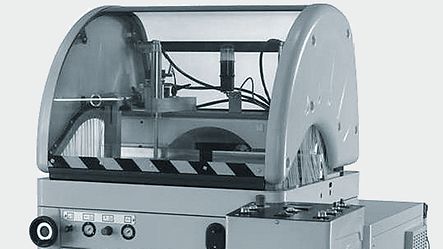

Schüco BS 550

Para el corte longitudinal vertical y el corte a inglete en perfiles de aluminio de paredes gruesas, como los perfiles para balcones.

Datos técnicos:

Motor:	400 V / 3 kW
Velocidad:	2800 rpm
Rango de inglete horizontal:	20° (en ambos lados)
Posicionamiento del módulo:	45° (izquierda) / 90° / 45° (derecha)
Hoja de sierra Ø:	550 mm
Brazo de extracción Ø:	80 mm y 50 mm
Peso:	827 kg

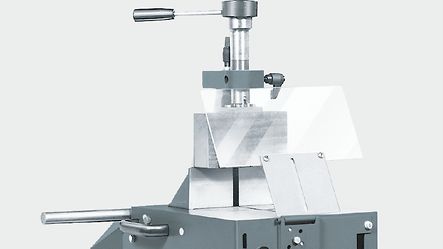

Sierra de corte TL 350

Para perfiles de aluminio y PVC-U con hoja de sierra 350.

Datos técnicos:

Motor:	400 V / 2 kW
Velocidad de corte:	3200 rpm
Hoja de sierra Ø:	350 mm
Posicionamiento del módulo:	-45°/ 90°/+45°
Rango de inglete horizontal:	25° (izquierda) / 45° (derecha)
Peso:	68 kg

Retestadoras

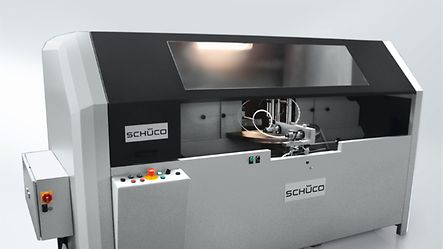

PAS Compact y PAS Compact 650

Para retestar y cortar perfiles de aluminio. Sierra de doble cabezal, avance automático de la hoja de sierra y carga fija del perfil para el corte.

Detalles técnicos:

Motor:	400 V / 2x3 kW	400 V / 2x3 kW
Velocidad:	2800 rpm	2800 rpm
Hoja de sierra horizontal:	+60° / -60°	+60° / -60°
Hoja de sierra vertical:	+45° / -60°	+45° / -60°
Soporte para el perfil:	+60° / -60°	+60° / -60°
Hoja de sierra Ø:	500 / 550 mm	500 / 650 mm
Altura de retestado:	210 mm (a 90°)	260 mm (a 90°)
Profundidad de retestado:	190 mm (a 90°)	185 mm (a 90°)
Ancho de retestado:	180 mm (a 90°)	230 mm (a 90°)
Peso:	1250 kg	1500 kg

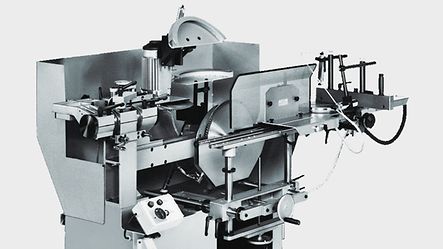

UAS / UAS Digital

Para el retestado de perfiles de aluminio.

UAS Digital: Pantalla digital para 3 valores de ángulo

Datos técnicos:

Motor:	400 V / 2x3 kW
Velocidad:	2800 rpm
Hoja de sierra horizontal:	+45° / -45° (ajuste de altura)
Hoja de sierra vertical:	+45° / -45°
Soporte para el perfil:	+22,5° / -90°/ -22,5° (ajuste de altura)
Hoja de sierra Ø:	400 / 450 mm
Altura de retestado:	160 mm (a 90°)
Profundidad de retestado:	135 mm (a 90°)
Ancho de retestado:	250 mm (a 90°)
Peso:	540 kg

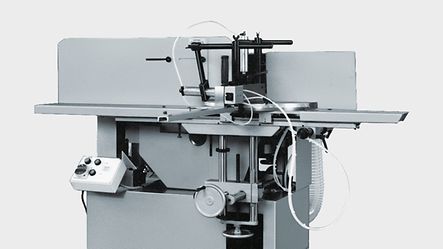

AS450 / AS450 Digital

Para el retestado de perfiles de aluminio.

AS 450 Digital: Pantalla digital para 3 valores de ángulo

Datos técnicos:

Motor:	400 V / 2x3 kW
Velocidad:	2800 rpm
Hoja de sierra horizontal:	ajuste de altura
Hoja de sierra vertical:	+45° / -45°
Soporte para el perfil:	+22,5° / -90° / -22,5° (ajuste de altura)
Hoja de sierra Ø:	350 / 450 mm
Altura de retestado:	155 mm (a 90°)
Profundidad de retestado:	110 mm (a 90°)
Ancho de retestado:	250 mm (a 90°)
Peso:	400 kg

Sierras de acero

PDG Steel 400

Tronzadora de doble cabezal con hoja de sierra de 400 mm, para perfiles de acero, que puede controlarse con SchüCal.

7 ejes controlados por CNC:
(movimiento del cabezal de la sierra (eje X), inclinación del eje W y U, 2x avance de la sierra, 2x control de velocidad)
Par constante mediante un motor sin escobillas controlado por un convertidor de frecuencia
Alimentación de la sierra controlada por CNC
o Velocidad de alimentación ajustable
o Profundidad de corte ajustable
o Retracción rápida
Ventilación (mediante el deslizamiento de los soportes del perfil para la protección de la hoja de sierra que se desplaza hacia atrás después del corte de separación)

Datos técnicos:

Modelo:	5,0 m
Motor:	400 V / 2 x 4,5 kW
Velocidad:	40 – 250 1/min, continua
Inclinación de la hoja:	hasta 45° (hacia afuera), hasta 45° (hacia adentro)
Hoja de sierra Ø:	400 mm
Longitud de corte (min.):	250 mm Longitud de corte (90°/90°), > 250 mm con programa de corte reducido (90°/90°))
Longitud de corte (max.):	5000 mm para el corte doble, 9600 mm para el corte de longitud excedente
Peso:	2800 kg

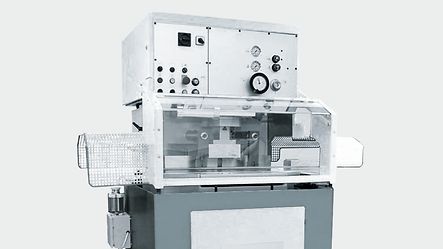

PSU 450 H

La sierra de acero PSU 450 H es muy adecuada para cortar grandes perfiles y tubos de acero. La PSU 450 H tiene un alimentador automático e hidráulico. La velocidad de corte de la hoja de sierra y el punto de corte inicial pueden ajustarse mediante un regulador de inducción.

Datos técnicos:

Motor:	400 V / 3/3,6 kW
Velocidad:	12 / 24 / 48 / 96 rpm
Rotación de la cabeza:	+30°/+45°/90°/-45°/-30°
Hoja de sierra Ø:	450 mm
Peso:	1250 kg

Indicación

Nos reservamos el derecho de realizar cambios en las dimensiones y diseños en interés del progreso técnico.
Las ilustraciones pueden diferir del original y / o contener opciones que incurrirían en un cargo adicional.
