Fresado, Taladrado, Perforado

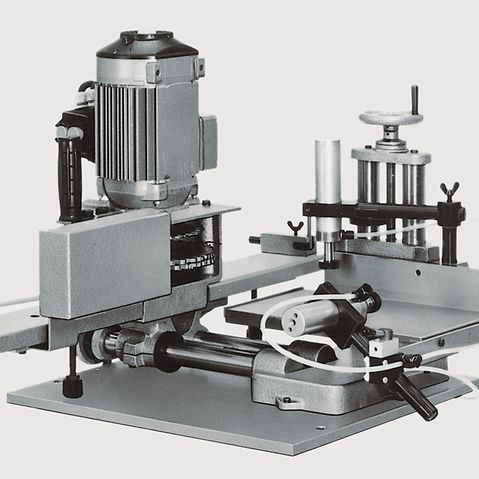

Fresadoras frontales

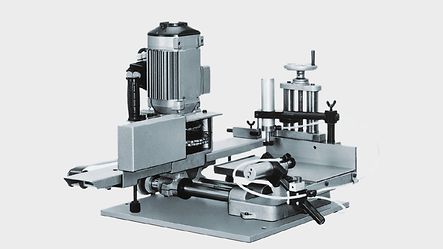

AKF 4

Para el fresado preciso de los extremos de los perfiles de las barras de guillotina, travesaños, montantes y umbrales para las juntas en T, y de los perfiles de las puertas para el punto base.

Área de fresado (Profundidad x Altura) 80 x 140 mm.

Datos técnicos:

Motor:	400 V / 2 kW
Hombro de apoyo material:	+20° / 90° /-20°
Posición del módulo:	90°
Fresadi Ø (máx.):	250 mm
Altura de los paquetes de fresado (máx.):	90 mm
Profundidad de fresado:	80 mm
Ancho del perfil (máx.):	350 mm
Altura del perfil (máx.):	140 mm
Longitud del perfil (min.):	400 mm
Brazo de extracción Ø:	si
Peso:	95 kg

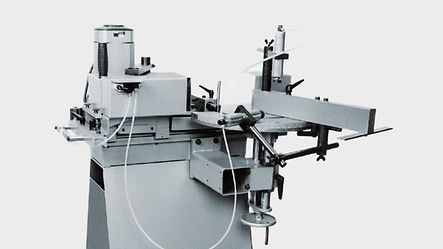

AKF 6

Para el fresado preciso de los extremos de los perfiles de las barras de guillotina, travesaños, montantes y umbrales para las juntas en T, y de los perfiles de las puertas para el punto de base.

Área de fresado (Profundidad x Altura) 85 x 150 mm.

Datos técnicos:

Motor:	400 V / 3 kW
Hombro de apoyo material:	+20° / 90° /-20°
Posición del módulo:	90°
Fresado Ø (máx.):	250 mm
Altura de los paquetes de fresado (máx.):	90 mm
Profundidad de fresado:	85 mm
Ancho del perfil (máx.):	305 mm
Altura del perfil (máx..):	150 mm
Longitud del perfil (min.):	400 mm
Brazo de extracción Ø:	80 mm
Peso:	190 kg

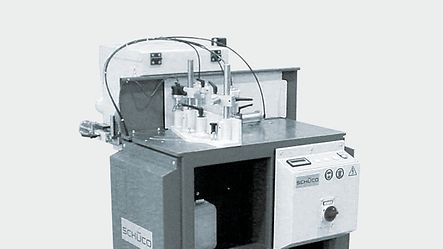

AKF 8

Para el fresado preciso de los extremos de los perfiles de las barras de guillotina, travesaños, montantes y umbrales para las juntas en T, y de los perfiles de las puertas para el punto de base.

Área de fresado (Profundidad x Altura) 100 x 180 mm..

Datos técnicos:

Motor:	400 V / 2,2 kW
Hombro de apoyo material:	90° a 20° (izquierda) / 30° (derecha)
Posición del módulo:	90 y en incrementos de 15
Fresado Ø (máx.):	250 mm
Altura de los paquetes de fresado (máx.):	160 mm
Profundidad de fresado:	95 mm
Ancho del perfil (máx..):	300 mm (a 90°)
Altura del perfil (máx..):	180 mm
Longitud del perfil (min.):	300 mm
Brazo de extracción Ø:	80 / 90 / 100 mm
Peso:	400 kg

Fresadoras copiadoras

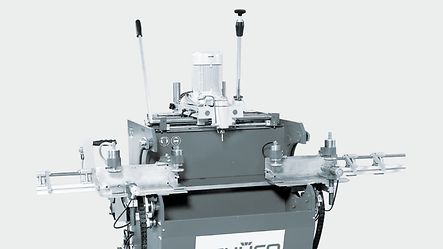

Fresadoras copiadoras KF 348 y KF 347

Para el mecanizado preciso de los huecos de las cerraduras, incluidas las cerraduras de cilindro, y las manillas con engranaje en los perfiles de puertas y ventanas.

KF 348: Procesamiento de aluminio y acero
KF 347: Procesamiento de aluminio

Datos técnicos:

Motor:	400 V / 1,5 kW (KF 348 motor de polos cambiantes)
Rotación del perfil:	180°
Posición de trabajo:	0°, 60°, 90°, 180°
Ancho del perfil (máx..):	120 mm
Altura del perfil (máx..):	100 mm
Longitud del perfil (min.):	500 mm
Longitud del perfil (máx..):	3000 mm
Peso:	300 kg

Máquinas perforadoras

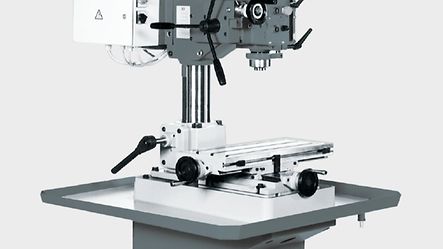

Taladradora y fresadora BT 25 F

Para todo tipo de mecanizado y taladrado.

Datos técnicos:

Motor:	400 V / 0,8/ 1,5 kW (motor de polos cambiantes)
Velocidad:	120 - 2160 min-1
Golpe de manguito:	100 mm
Distancia entre husillo/mesa:	80 - 450 mm
Rango de recorrido Eje X:	350 mm
Rango de recorrido Eje Y:	160 mm
Soporte de husillo:	MK 3
Peso:	340 kg

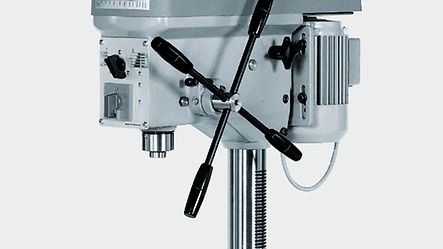

Taladradora de banco BT 18

Para la fijación de taladros.

Datos técnicos:

Motor:	400 V / 0,7/ 1,3 kW (motor de polos cambiantes)
Velocidad:	240 - 3800 min-1
Profundidad de perforación:	100 mm
Distancia entre husillo/mesa::	150 - 450 mm
Distancia entre husillo/placa base:	560 mm
Soporte de husillo:	MK 2
Peso:	85 kg

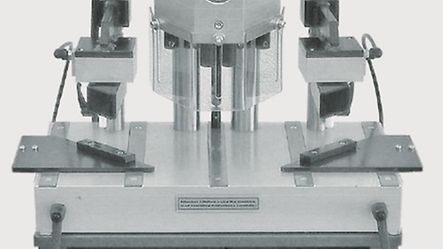

Máquina para taladrar bisagras de puertas

Para la perforación simultánea de agujeros de fijación para bisagras de puertas Schüco de 2 y 3 piezas en los marcos exteriores y de hoja.

Datos técnicos:

Motor:	400 V / 1,1 kW
Velocidad:	2800 min-1
Peso:	90 kg

Prensas

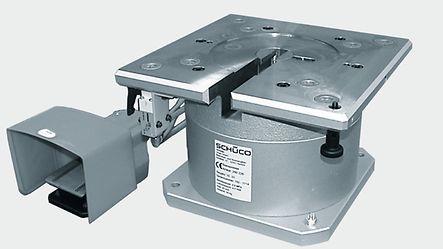

Prensa base

Diseñado para la nueva herramienta compacta y la nueva generación de herramientas de prensado

Altura de elevación: 20 mm
Opciones de fijación para los topes de longitud y los soportes
Cambio rápido de la herramienta mediante sistemas de ajuste rápido (la herramienta está lista para ser utilizada inmediatamente una vez montada en la prensa base)
Las herramientas compactas se sujetan a la prensa base mediante un cojinete de fricción y pasadores de alineación
Altura de la herramienta sin restricciones
Interruptor de seguridad para el montaje de la herramienta
Adaptador para la nueva generación de herramientas de prensado
Mayor protección para el usuario
Posibilidad de montaje en la base de la máquina, Art.-Nr. 299 504

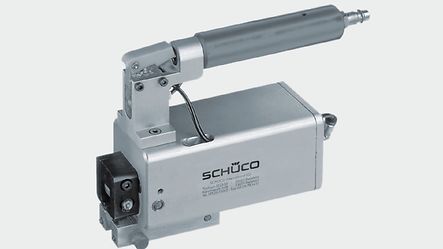

Prensa manual

Diseñada para alojar piezas de herramientas Schüco.

Ligera, compacta y versátil
Requiere un espacio mínimo para almacenar diferentes herramientas
Fácil de manejar mediante el mango
Se maneja mediante un botón en el mango
Cambio rápido de herramientas gracias a su sencillo manejo
No es necesario retirar la prensa manual del suministro de aire comprimido para cambiar las herramientas
Pernos de seguridad entre la prensa y la herramienta
Mayor protección para el usuario

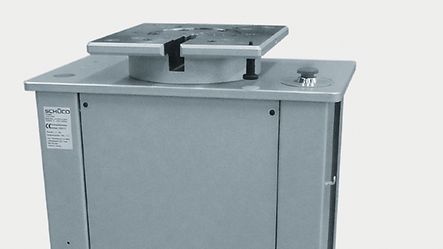

Prensa hidráulica

Diseñado para las herramientas compactas de Schüco y la nueva generación de herramientas de prensado. La prensa hidráulica trabaja con mayor rapidez y potencia que la prensa base.

Altura de elevación: 20mm
Requiere un espacio mínimo
Diseño compacto accionado por pedal
Opciones de fijación
Altura de la herramienta sin restricciones
Adaptador para la nueva generación de herramientas de prensado
Base de máquina integrada

Prensa manual hidroneumática

Diseñado para alojar el elemento de la herramienta Schüco.

La construcción mínima hace que sea un sistema muy económico
Manejable con el punzón
Cambio rápido de herramientas
Pasadores de seguridad entre la prensa y la herramienta
Mayor protección del trabajo

Compact tools

Can be used for different series

excellent cost-performance ratio
logical sequence of steps in one punching operation
several preparation steps integrated into one combination press
Easy handling using handles
Multi-functionality means no need to change tools constantly
can be used for all series

Punzonadora

Punzonadora manual

Se utiliza en casos especiales, para perforar perfiles Schüco.

Fácil de manejar mediante la empuñadura
Se maneja con un botón en el mango
Mango de plástico

Punzonadora de travesaño

Para perforar ranuras de 4,2 x 7 mm en los perfiles del travesaño para los sistemas de fachada.
La punzonadora de travesaño puede utilizarse para diversos sistemas de fachada.

Se maneja con un pedal
Posibilidad de instalación en la base de la máquina, art. nº 299 504
Punzón móvil
Cilindro neumático integrado
No hay restricción de altura para la preparación del travesaño
Perfora travesaños incluso con aislantes premontados
Puede punzonar antes o después de que se haya entallado el transformador
Puede utilizarse para todas las series, p. ej: FW 50+, FW 60+

Indicación

Nos reservamos el derecho de realizar cambios en las dimensiones y diseños en interés del progreso técnico.
Las ilustraciones pueden diferir del original y / o contener opciones que incurrirían en un cargo adicional.
