Mecanizado CNC

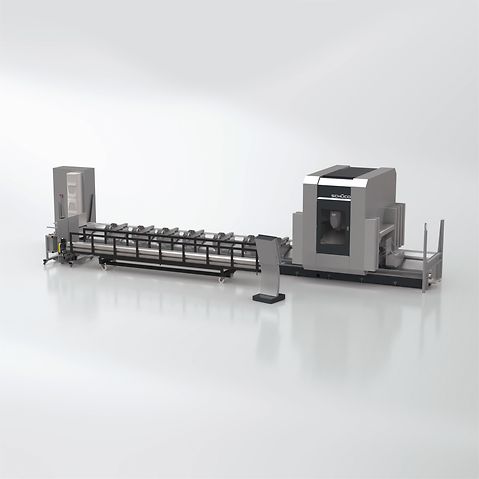

Máaquina Schüco AS 100

El nuevo sistema de fabricación con numerosas opciones de corte y entallado de perfiles es tan flexible como una moderna máquina CNC de 5 ejes.

Con su proceso de fabricación continuo y de alta velocidad, Schüco AS 100 también ofrece los beneficios de un sistema de alimentación continua.

Además de su alto rendimiento pionero en términos de optimización de la fabricación, el sistema impresiona con sus requisitos mínimos de espacio. Esto está garantizado por un cargador combinado de carga y descarga, que puede contener perfiles de hasta 7.500 mm y, por lo tanto, permite la operación sin tripulación más larga de las máquinas disponibles en el mercado.

El corazón de la máquina es la estación de procesamiento: una bancada de la máquina de 9 m aloja no solo las dos torres de 5 ejes, que procesan los perfiles en cuatro lados, incluido el corte y el procesamiento del final del perfil, sino también cinco abrazaderas de autoposicionamiento .

Acceder al Webspecial (inglés)

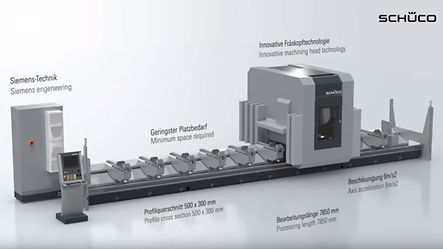

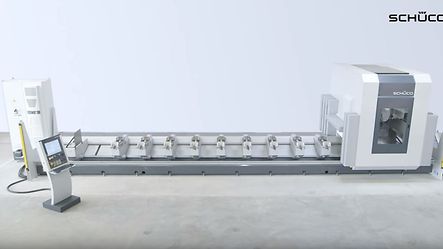

Máquina Schüco AF 500

Máquina CNC de portal con opción de corte, incluido control por PC, operada directamente desde SchüCal.

La máquina Schüco AF 500, con mecanizado de 6 lados, es una máquina de procesamiento eficiente para perfiles de aluminio y acero.

Procesamiento de barras con corte opcional
El borde de posicionamiento de los perfiles se desplaza hacia adelante, lo que facilita su inserción
Cabezal de mecanizado montado en un lado (se puede girar mediante dos ejes de movimiento controlados numéricamente)
Procesamiento de perfiles de acero (S235 hasta aproximadamente 5 mm de espesor de pared)
3 modos de procesamiento: barras individuales, barras múltiples (hasta 4 perfiles) y operación alterna
8 abrazaderas ajustables y operadas individualmente
El cambiador de herramientas se lleva junto con el portal.
Sistema de medición de posición absoluta de alta resolución
Acción giratoria infinitamente ajustable de los ejes B y C a través del servoeje
Portal en ambos lados con bordes de seguridad en diseño de parachoques
Panel de control fácil de usar con pantalla táctil TFT a color de 19 ”

Datos técnicos:

Número de ejes NC controlados:	8
Longitud de procesamiento:	7850 / 7300 mm
Max. velocidad de procesado X / Y / Z:	80 / 60 / 40 m/min
Rotación del eje B:	± 180° (gira alrededor de un ángulo de 55 °) / 20° underpivoting
Rotación del eje C:	± 360° (gira sobre el eje Z)
Porta herramientas	HSK-63F
Rango de velocidad:	0 – 24000 rpm
Potencia del motor de fresado:	15 kW
Número de espacios en el almacén de herramientas móvil:	20
Colocación de las abrazaderas:	Automática
Núimero de abrazaderas:	8
Máximo número de abrazaderas:	10
Sección transversal máx. (An x Al) / longitud - procesamiento de una sola barra:	450 x 350/7300 mm (para una longitud de herramienta de 250 mm); 500 x 350/7300 mm (para una longitud de herramienta de 200 mm); 7850 mm sin mecanizado de final de perfil
Sección transversal mínima (An x Al) / longitud - procesamiento de una sola barra:	30 x 30/300 mm (para una longitud de herramienta de 200 mm)

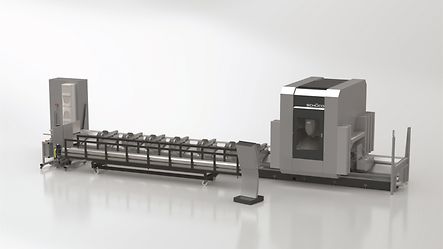

Máquina Schüco AF 500

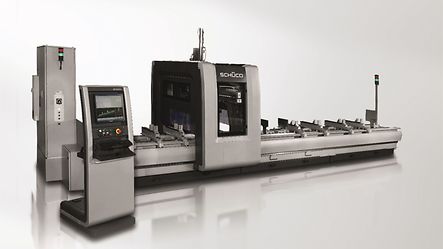

Máquina Schüco AF 450

Máquina CNC, que incluye control por PC, operada directamente desde SchüCal

Mecanizado de 3 lados de perfiles de aluminio y acero
3 modos de funcionamiento:

Barra única con longitud extra
Varias barras con diferentes contornos
Funcionamiento alternativo con sistema ASP
Abrazaderas ajustables y operadas individualmente con fijación de sujeción vertical
7500 mm de longitud de mecanizado

Datos técnicos:

Número de ejes accionados NC:	4 + cambiador de herramienta
Max.velocidad de procesado X/Y/Z:	80 / 60 / 40 m/min
Rotación del eje A:	Continuamente desde +90° hasta -90°
Montaje de herramientas:	SK 30
Velocidad:	hasta 24000 rpm
Potencia del motor de fresado:	7,5 kW a 6000 - 12000 rpm (S1)
Número de espacios en el almacén de herramientas móvil:	12
Colocación de los bloques tensores:	Automático
Número de bloques tensores	8
Peso:	5800 kg
Selección transversal máx. (An x Al) / Longitud Procesamiento de una sola barra:	420 x 300 / 7500 mm (a 110 mm de longitud de herramienta)

Folleto Técnico
F (pdf, 531,1 KB)olleto (pdf, 3,4 MB)

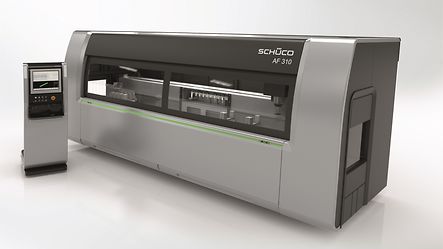

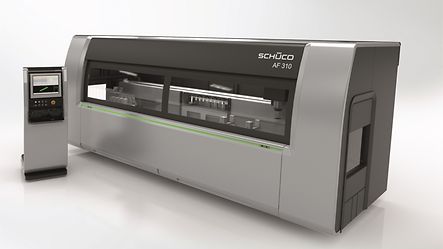

Máquina Schüco AF 310

Máquina CNC operada directamente desde SchüCal

Mecanizado en 3 lados
4000 mm de longitud de mecanizado

Datos técnicos:

Número de ejes accionados NC:	4
Rango de recorrido de los ejes X / Y / Z:	4000 mm
Max.velocidad de procesado X/Y/Z:	150 / 40 / 40 m/min
Rotación del eje A:	continuamente desde +110° hasta -110°
Montaje de herramientas:	HSK-63F
Velocidad:	hasta 24000 rpm
Potencia del motor de fresado (desde la velocidad):	8.5 KW a 6000 rpm (S1)
Número de espacios en el almacén de herramientas móvil:	10
Colocación de los bloques de tensión:	automática
Número de bloques de tensión:	5
Peso:	3600 kg
Selección cruzada (ancho x alto) / longitud:	300 x 190/4000 mm (a 130 mm de longitud de herramienta)
Selección cruzada (An x Al) / Longitud, con eje A pivotado:	300 x 170 / 4000 mm (a 150 mm de longitud de herramienta)

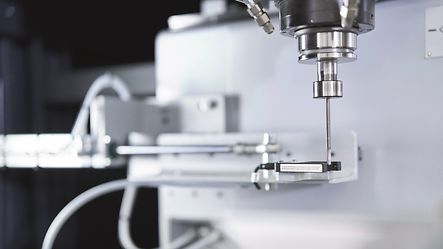

Máquina Schüco AF 310

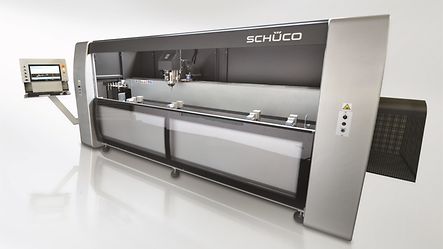

Máquina Schüco AF 250

Máquina CNC compacta de 3 ejes con mesa de apoyo giratoria neumática, especialmente diseñada para la fabricación de ventanas y puertas de perfiles de aluminio y acero

Con longitudes de mecanizado de 3200 mm o longitudes superiores en dos etapas, procesamiento de 3 lados y mecanizado del extremo del perfil, la Schüco Machine AF 250 ofrece opciones de aplicación eficientes para la fabricación económica y de alta calidad de
Serie de puertas y ventanas Schüco.

Datos técnicos:

Beneficios de producto:	Beneficios de fabricación:
Potencia del husillo: 3,8 kW, máximo 18.000 rpm, refrigerado por aire comprimido	Cambiador de herramientas automático con 5 espacios, almacén de herramientas adicional opcional con 3 espacios
Mecanizado de 3 caras de perfiles de aluminio y acero	2 topes fijos: plegables para una definición precisa del punto cero. Como resultado, se pueden procesar longitudes de hasta 6,4 m
Sección transversal de procesamiento para longitud de herramienta de 160 mm: máximo 250 mm x 150 mm	El borde de ubicación de los perfiles se desplaza hacia adelante, lo que facilita su inserción
Sección transversal de procesamiento para una longitud de herramienta de 160 mm con eje A girado: máximo 200 mm x 115 mm	El capó de seguridad para carga y descarga se abre automáticamente
Preparación de acero S235 hasta un espesor de pared de aprox. 3 mm
Tope de medición para medir la longitud del perfil
Espacio de mecanizado completamente cerrado

Folleto Técnico (pdf, 3,0 MB)

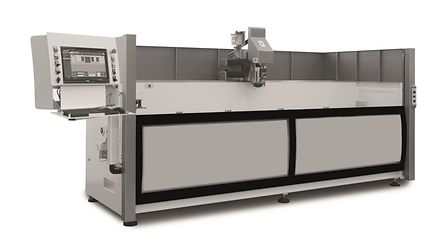

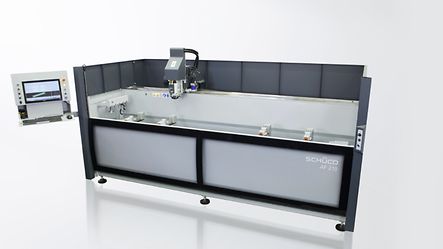

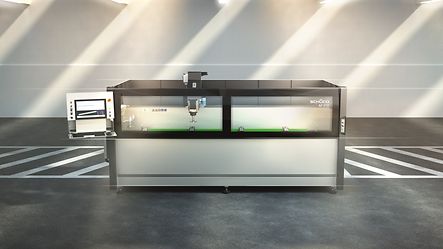

Máquina Schüco AF 210

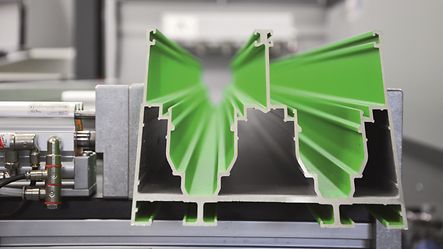

La máquina Schüco AF 210 abre nuevas posibilidades en la fabricación de perfiles de aluminio para ventanas y puertas. Con esta máquina, los procesos manuales son cosa del pasado y las barras de perfil de hasta 2900 mm se pueden procesar automáticamente. Además, este milagro que ahorra espacio requiere muy poco espacio y cabe en cualquier taller.

Beneficios clave de un vistazo:

Operado directamente desde SchüCal o mediante una sencilla programación interna
Alto grado de flexibilidad ya que el cambiador automático de herramientas se puede configurar libremente
Mecanizado versátil, incluido el procesamiento de final de perfil, con el motor de fresado de alta calidad
Alto nivel de fiabilidad del proceso gracias a la bancada de la máquina intrínsecamente resistente
Cuatro abrazaderas de movimiento manual permiten mecanizar dos perfiles a la vez
El procesamiento de 3 lados y los orificios de drenaje diagonales son fáciles gracias a la mesa giratoria con sujeción mecánica
Un espacio de mecanizado cerrado que incluye una cubierta automática reemplaza las barreras de seguridad y las barreras fotoeléctricas

Datos técnicos:

Número de ejes accionados NC:	3
Rango de movimiento de los ejes X/Y/Z:	3160 / 360 / 345 mm
Max.velocidad de procesado X/Y/Z:	60 / 30 / 30 m/min
Rotación del eje A:	90° / 0° / - 90° neumatico
Montaje de herramientas:	SK 30
Velocidad:	up to 18000 rpm
Potencia del motor de fresado (desde velocidad):	3.8 KW a 12000 rpm (S1)
Número de espacios en el almacén de herramientas:	5
Colocación de los bloques de tensión:	manual - con examen de las posiciones
Número de bloques de tensión:	4
Peso:	1560 kg
Selección cruzada (ancho x alto) / longitud:	250 x 116 (a 126 mm de longitud de la herramienta)
Selección cruzada (ancho x alto) / longitud, con eje A girado:	250 x 170 (at 126 mm de longitud de la herramienta)

Indicación

Nos reservamos el derecho de realizar cambios en las dimensiones y diseños en interés del progreso técnico.
Las ilustraciones pueden diferir del original y / o contener opciones que incurrirían en un cargo adicional.
