Posuvný systém Schüco ASE 67 PD
Panoramatický design kombinovaný s maximální flexibilitou a transparentností
Tepelně izolovaný posuvný systém Schüco ASE 67 PD (Panorama Design) umožňuje realizovat flexibilní řešení, která vyhoví i těm nejvyšším nárokům na komfort a design – oceněno Red Dot Design Award 2019.
Alternativní volba bezbariérového prahu zajišťuje plynulý průchod z vnitřního do venkovního prostoru.

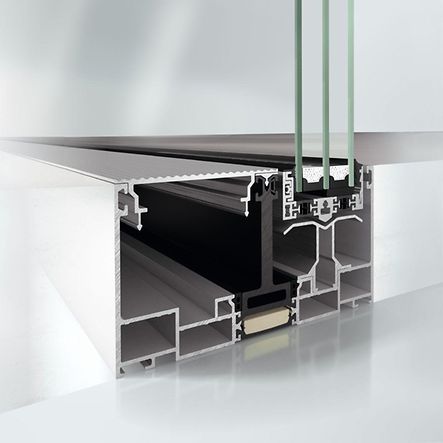

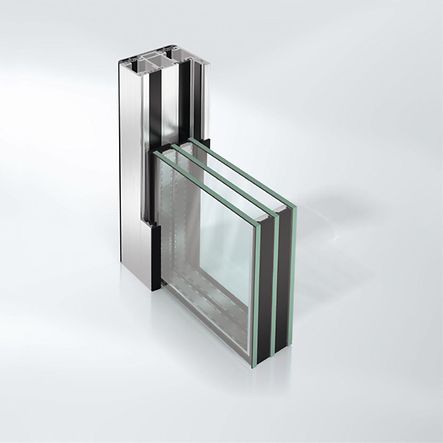

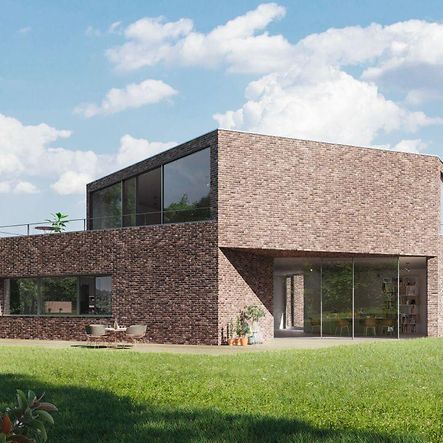

Neviditelný okenní rám integrovaný do stavební konstrukce a štíhlé profily umožňují realizaci nejrůznějších variant posuvných systémů s maximální transparentností.

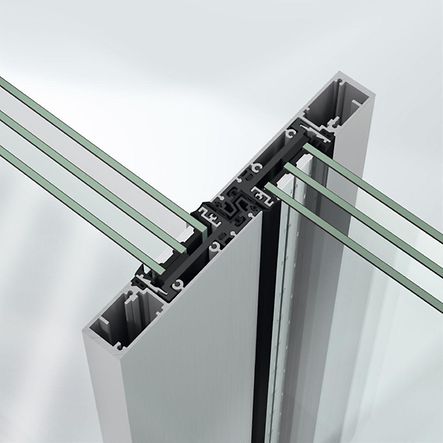

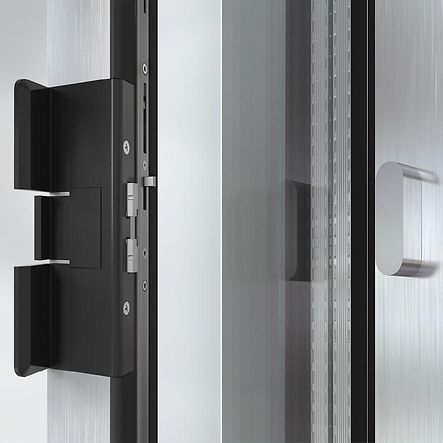

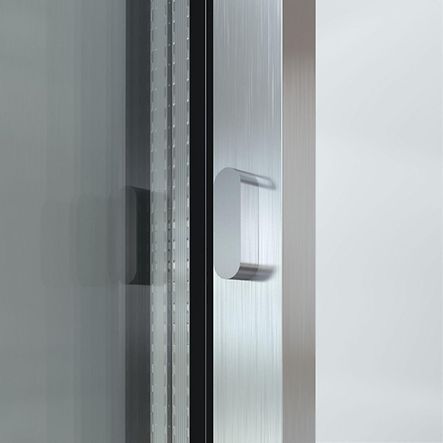

Průkopnický uzamykací mechanismus v profilu pro zaháknutí umožňuje uzávorování i případě otevřených elementů.
Posuvný systém v panoramatickém designu zaujme nejen vynikajícím vzhledem, ale také svou vynikající kvalitou.
Výhody při projektování
- Tepelně izolovaný posuvný systém v panoramatickém designu s maximální transparentností a propustností světla

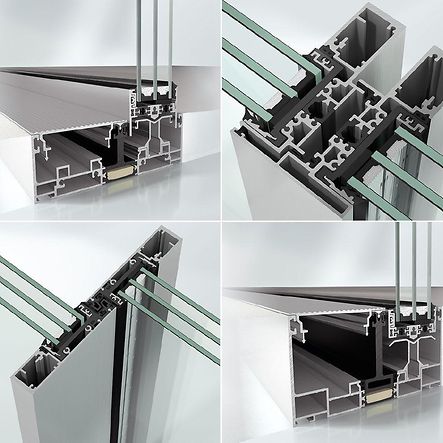

- Dva typy okenního rámu pro maximální koncepční volnost
- Jednoduchá kombinace nejrůznějších okenních a křídlových profilů garantuje vysokou flexibilitu při plnění požadavků zákazníka
- Speciální uzávorování v prostoru zaháknutí: možnost uzávorování otevřených křídel
- Minimalistický design klik a profilů pro zaháknutí

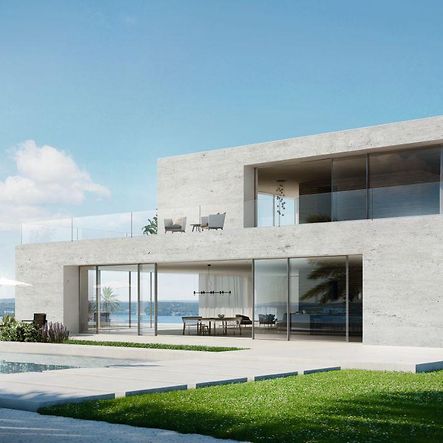

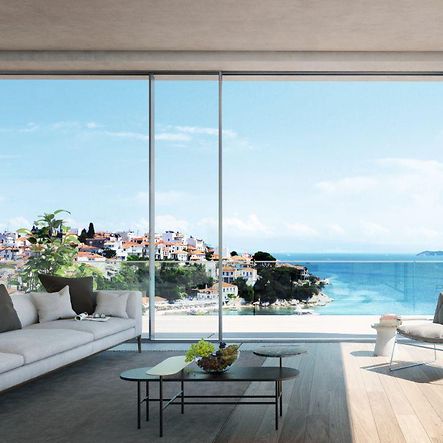

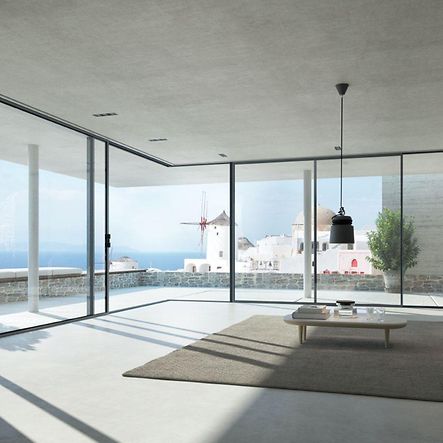

Galerie
Technické informace
- Výška křídla min.
- 2000 mm
- Výška křídla max.
- 3000 mm
- Výška křídla min.-max.
- 2000...3000 mm
- Šířka křídla min.
- 1000 mm
- Šířka křídla max.
- 3200 mm
- Šířka křídla min.-max.
- 1000...3200 mm
- Pohledová šířka křídla
- 0 mm
- Pohledová šířka prostoru zaháknutí min.
- 31 mm
- Stavební hloubka systému min.
- 177 mm
- Stavební hloubka systému min. - max.
- 177...267 mm
- Hodnota Uw okna ≥
- 1 W/(m²·K)
- Index zvukové redukce RwP max.
- 46 dB(A)
- Těsnost proti nárazovému dešti
- Třída 9A
- Odolnost proti vniknutí
- do RC 2
- Způsob ovládání
- ručně
- Hmotnost křídla max.
- 400 kg
- Pohledová šířka min.
- 31 mm
- Tloušťka skla / panelu max.
- 49 mm
- Stavební hloubka celkem
- 177 mm
- Stavební hloubka křídla
- 67 mm
- Šířka prvku max.
- 19200 mm
- Výška prvku max.
- 3000 mm
- Pohledová šířka rámu
- 0 mm
- Pohledová šířka sloupek min.
- 31 mm
- Pohledová šířka sloupek min.-max.
- 31...31 mm
- Pohledová šířka štulp min.
- 86 mm
- Pohledová šířka štulp min.-max.
- 86...86 mm
- Tloušťka skla / panelu min.-max.
- 36...49 mm
- Výška prahu
- < 12.5 mm
- Oblast použití
- Použití uvnitř, Použití venku, Bytové stavby, Objektové stavby
- Posuvná souprava
- Ano
- Provedení štulpu
- Ano
- Počet křídel
- 6
- Pevná pole / pevně nastavená křídla
- Ano
- Počet kolejnic
- 1-kolejnicové, 2-kolejnicové, 3-kolejnicové
- Pojezdová lišta - materiál
- Hliník
- Povrchy
- Práškování, Eloxování, Lak
- Zakrytě ležící zablokování
- Ano
- Ovládací síly
- Třída 0
- Typ / způsob otvírání
- Typ 2A, Typ 2A/1, Typ 2B, Typ 2C, Typ 2D, Typ 2D/1, Typ 2D/1 - 90° A, Typ 2D/1 - 90° I, Typ 3E, Typ 3E/1, Typ 3F, Typ 3F - 90° A, Typ 3F - 90° I, Typ 2E, Typ 2B - 90° I, Typ 2B - 90° A, Typ 1A-W, Typ 1C 90° A-W, Typ 1C 90° I-W, Typ 1D-W, Typ 1D 90° A-W, Typ 1D 90° I-W, Typ 2E/1-W, Typ 2F-W, Typ 2F 90° A-W, Typ 2F 90° I-W, Typ 2C - 90° A
- Doložení trvalé funkce
- DIN EN 12400, Třída 3
- Průvzdušnost
- Třída 4
- Schopnost odolnosti proti větru průhyb
- Třída C3
- Odolnost proti zatížení větrem
- Třída C3
- Bezpečnostní zasklení
- Ano
- Značení CE
- Ano
- nezávisle na barvě
- Ano
Dokumentace

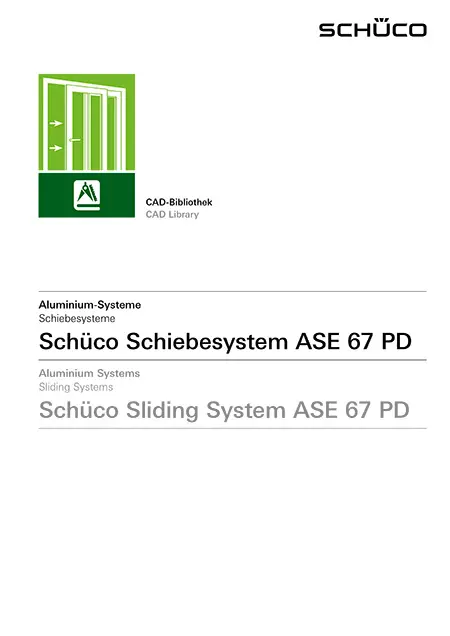

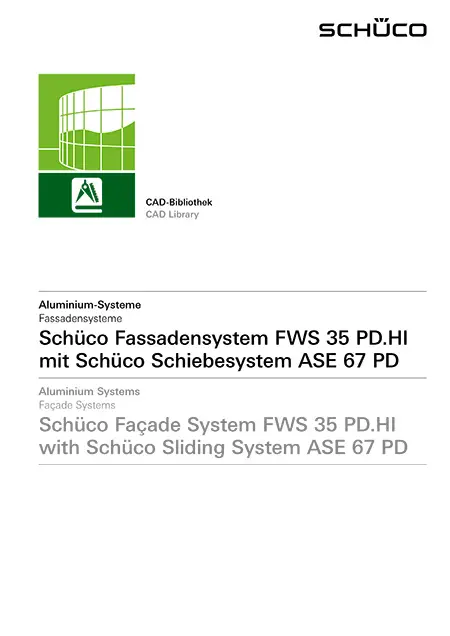

CAD-podklady
Planning principles
Podívat se online
System drawings
Podívat se online
Planning principles
Podívat se online
System drawings
Podívat se online
Rule details

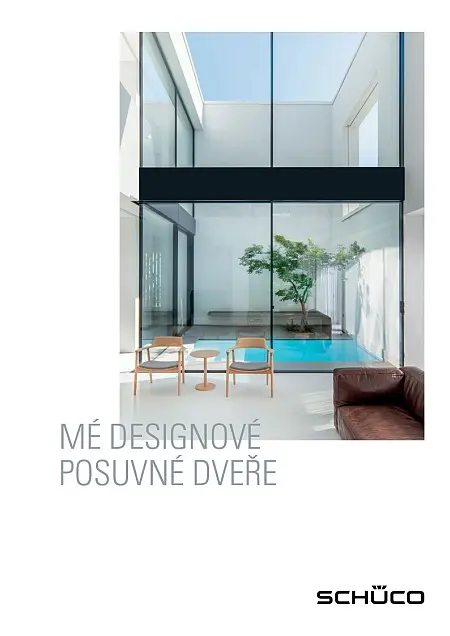

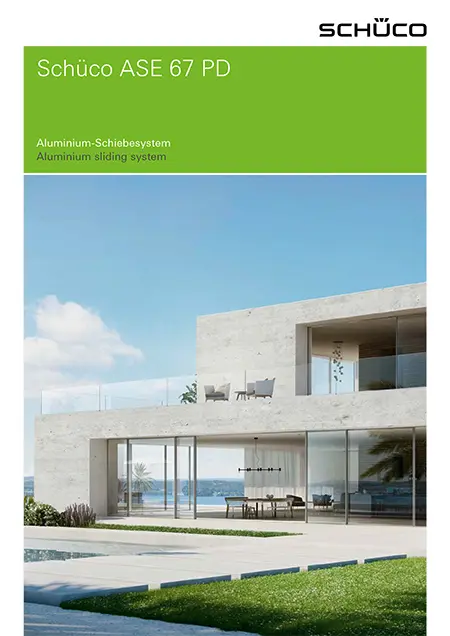

Podívat se onlineProspekty
