车间设备

工作台

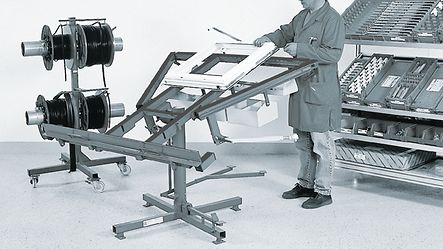

扇五金件安装台

扇五金件安装台

这个扇五金件安装台是一个多方位的平开/内倾安装台,在安装扇和小规格框时可实现不同操作。使用拉伸悬臂可调节工作平面的大小。



技术参数:

长度:1500 mm
宽度:1400 mm
高度:950 mm
重量:100 kg
承重能力:100 kg

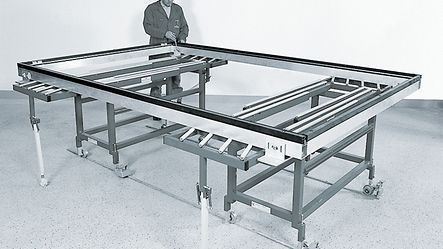

幕墙安装台

幕墙安装台

将几张幕墙型材安装台排成一列,这为安装大型单元提供了一个理想的环境。安装台移动方便,可轻松在栏杆上定位。当不需要时,还可以移到一边。



技术参数:

长度:2100 mm
宽度:600 mm
高度:900 mm
重量:130 kg
承重能力:2400 kg

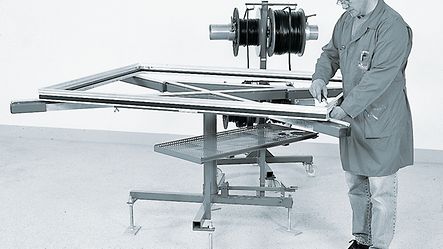

回转工作台

回转工作台

回转工作台用于加工扇和小框。单元可垂直旋转。



技术参数:

长度:1400 mm
宽度:1000 mm
高度:750 mm
重量:65 kg
承重能力:100 kg

特殊解决方案

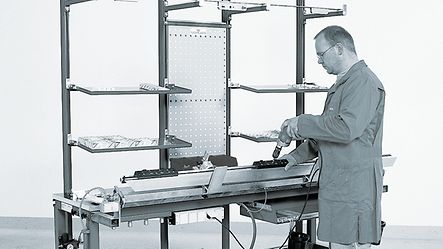

门型材组装台

门型材组装台

用于对厚壁铝合金型材,如阳台型材,进行垂直方向的长度切割及边缘斜切



技术参数:

长度:2000 mm
宽度:800 mm
高度:2000 mm
重量:128 kg
承重能力:50 kg

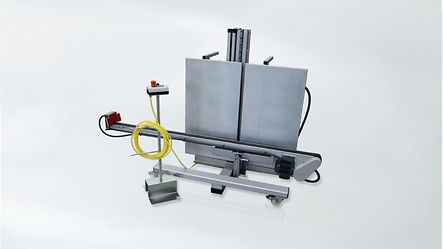

提升辅助工具

提升辅助工具

帮助将型材从工具架提起或运输到加工机械,如

  • 包边机
  • Isomat
  • 双斜锯
  • 加工中心
  • 密封馈送机
  • 装盒,或将型材从一个工具架运输到另一个

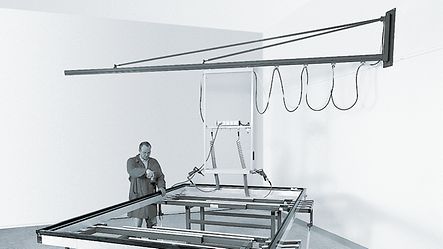

旋臂

旋臂

轻而易举地通电或获取压缩空气。

  • 带设备固定器的悬臂
  • 设备固定器带4个压缩空气和通电接点
  • 工具存储设备700 x 240 mm
  • 提供使用单个压缩空气设备的线缆
  • 悬臂安装在墙面



技术参数:

长度:5000 mm
宽度:可调节
高度:1800 - 3000 可调节
重量:61 kg
承重能力:35 kg

型材包边贴膜

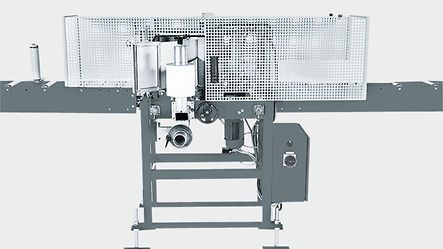

型材包边机

型材包边机

使用型材包边机可在所有型材平行的两面贴上一层保护带。还可在这两面朝右的方向一次性完成第三面包边。



技术参数:

总长:10600 mm
宽度:1000 mm
高度:1300 mm
进料轨道:4000 kg
出料轨道:5000 mm

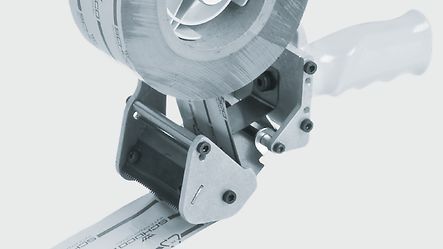

手动包边贴膜设备

手动包边贴膜设备

包边宽度从65 mm至150 mm

  • 为门窗幕墙型材后续加工做好表面防护
  • 滚动时侧面有指引
  • 滚轮制动可调节

运货车

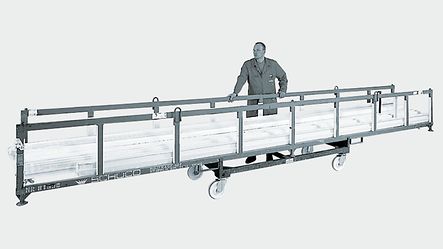

滑轮输送架

滑轮输送架

滑轮输送架用于运输旭格物料。

  • 运输型材组合宽度最大760​ mm
  • 坚固的钢焊接结构
  • 在四个直径为175 mm的聚酰胺引导滑轮上移动,滑轮带制动



技术参数:

长度:4000 mm
宽度:800 mm
高度:420 mm
重量:76 kg
承重能力:1300 kg

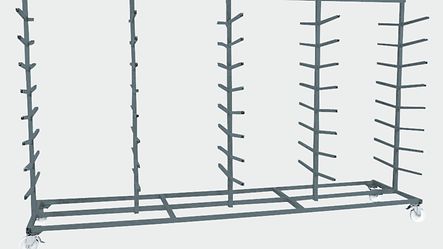

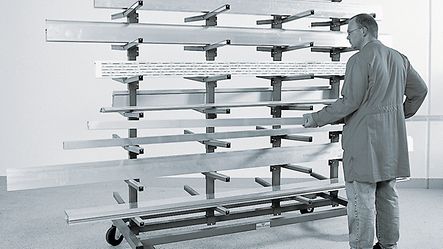

长型材输送架

长型材输送架

长型材输送架用于水平输送或存放未切割的型材或幕墙竖框型材。

  • 输送架两侧都可以装载型材
  • 左右两侧各8个齿条臂
  • 深度​475​ mm
  • 齿条臂坚固焊接在立杆上
  • 齿条臂带橡胶垫
  • 中间立杆可调节
  • 在四个直径为175 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:4000 mm
宽度:1000 mm
高度:2500 mm
重量:750 kg
承重能力:1000 kg
型材条输送架

型材条输送架

水平存放及运输长型材节点。

  • 输送架两侧都可以装载型材
  • 每根立杆7对齿条臂,可自由调节,齿条臂间距可变
  • 齿条臂带软胶垫
  • 中间2根立杆可调节
  • 每一侧齿条臂深度400 mm
  • 在四个直径为150 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:2070 mm
宽度:860 mm
高度:2050 mm
重量:128 kg
承重能力:1000 kg

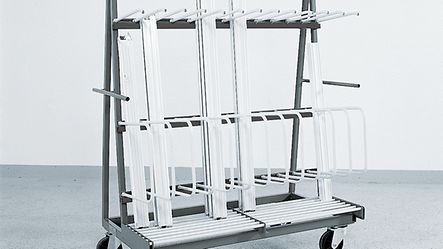

短型材输送架

短型材输送架

垂直存放及运输短和中长型材节点。

  • 单侧装载型材
  • 12个装载区
  • 每个装载区90​ mm,可调节
  • 装载区深度400 ​mm
  • 装载区分割条表面PVC喷涂
  • 栅栏条装载放置
  • 侧面运输扶手
  • 在四个直径为150 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:1400 mm
宽度:800 mm
高度:1500 mm
重量:84 kg
承重能力:1000 kg

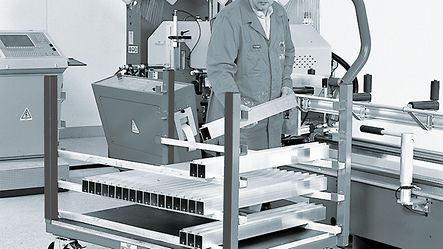

型材输送平台

型材输送平台

型材输送平台是用于堆放运输小部件和型材节点。

  • 灵活装载型材
  • 平板底座厚度27 mm
  • 四个角上有长度为​800 ​mm的钢管,插入管桩
  • 钢管一侧提供四种型材装载选项
  • 在四个直径为175 mm的聚酰胺引导滑轮上移动,滑轮带制动



技术参数:

长度:1350 mm
宽度:950 mm
高度:1000 mm
重量:42 kg
承重能力:1000 kg

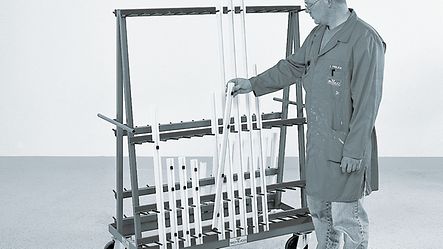

玻璃压条输送架

玻璃压条输送架

用于垂直运输玻璃压条。

  • 运输玻璃压条和附加型材
  • 存放区高度1400 mm
  • 分为四段,有固定分割
  • 共30个存放格,每一侧15个
  • 存放格深度100 mm
  • 存放格宽度65 mm
  • 在四个直径为150 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:1200 mm
宽度:600 mm
高度:1600 mm
重量:62 kg
承重能力:300 kg

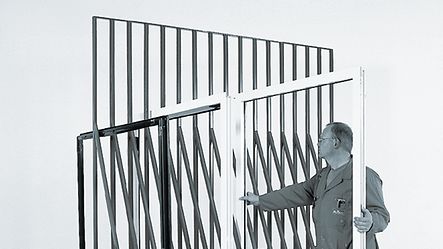

扇框输送架

扇框输送架

该输送架可移动存放扇框。使用毡垫防止插入或取出扇框时擦破。

  • 运输扇框
  • 在四个直径为150 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:2100 mm
宽度:800 mm
高度:2550 mm
重量:118 kg
承重能力:1000 kg
外框输送架

外框输送架

用于临时移动存放外框。用滚轮轻松推动外框。使用手动刹车将外框固定在输送车上。

  • 存放区使用毡垫保护型材表面
  • 存放区高度:2450 mm
  • 宽度:140 mm
  • 在四个直径为150 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:2100 mm
宽度:800 mm
高度:2550 mm
重量:118 kg
承重能力:1000 kg
室内材料运输架

室内材料运输架

室内材料运输架用于在车间内部运输物料。为节省空间,运输架在不使用时可推叠在一起。

  • 不装载物料时可堆叠起来
  • 作业宽度700 mm
  • 存放区高度1500 mm
  • 存放区和立杆带防磨损、抗水溶漆的橡胶型材
  • 在四个直径为150 mm的聚酰胺引导滑轮上移动,其中2个滑轮带制动



技术参数:

长度:2120 mm
宽度:950 mm
高度:1900 mm
重量:78 kg
承重能力:750 kg

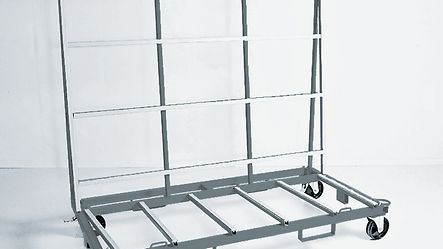

室外材料运输架

室外材料运输架

室外材料运输架用于将物料从车间运至现场。使用叉车或起重机移动运输架。滑轮保证运输架安全装载到吊车上。



技术参数:

长度:2000 mm
宽度:980 mm
高度:1950 mm
重量:90 kg
承重能力:750 kg
卷筒支架

卷筒支架

存放旭格密封胶条盘。

  • 可存放四个胶条盘
  • 每个胶条盘有一个角度制动件
  • 胶条盘可各个方向移动,并提供锁定组件



技术参数:

长度:960 mm
宽度:960 mm
高度:1500 mm
重量:60 kg

配件

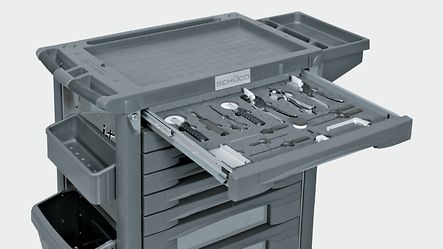

车间推车

车间推车

摆放加工商手工工具,并特别配备旭格工具。
可选:8个不同的工具模块。

  • 聚丙烯制成的大工作界面,带符合人体工效的执手
  • 8个抽屉(6 x 60 mm, 2 x 130 mm)
  • 抽屉可完全拉开
  • 抽屉扶手带锁
  • 中枢锁闭
  • 2个滚轮,2个固定轮(125 mm)
  • 制动闸



技术参数:

长度:770 mm
宽度:475 mm
高度:960 mm
重量:90 kg
压缩空气填充泵

压缩空气填充泵

将压缩空气注入喷枪 (产品编号:296 702)

压缩空气喷枪

压缩空气喷枪

为有效经济地使用清洁剂/去污剂(产品编号:298 290) 及树脂油(产品编号:298 466)。

  • 可重复填充使用
  • 提供填充适配器
  • 填充量约0,4升
  • 操作压力:0,6 − 1,

注意事项

鉴于技术进步我们保留修改尺寸和结构的权利。
图片描述与实物可能存在差异,且/或因其他选项产生额外费用。
