铣削、钻孔、冲压

端铣机

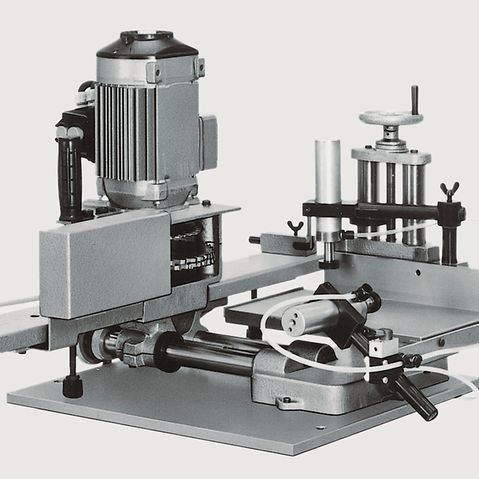

AKF 4

AKF 4

精确铣削装饰条、横梁、竖框的终端以及T接缝的杆型材,并能铣削门型材终端以确定基点。

  • 铣削范围(深 x 高)80 x 140 mm



技术参数:

电机:
材料支撑架:+20° / 90° /-20°
模块位置:90°
铣刀直径 (最大值):250 mm
铣刀套装高度 (最大值):90 mm
铣刀深度:80 mm
型材宽度 (最大值):350 mm
型材高度 (最大值):140 mm
型材长度 (最小值):400 mm
抽气单元直径:有
重量:95 kg
AKF 6

AKF 6

精确铣削装饰条、横梁、竖框的终端以及T接缝的杆型材,并能铣削门型材终端以确定基点。

  • 铣削范围(深 x 高)85 x 150 mm



技术参数:

电机:400 V / 3 kW
材料支撑架:+20° / 90° /-20°
模块位置:90°
铣刀直径 (最大值):250 mm
铣刀套装高度 (最大值):90 mm
铣刀深度:85 mm
型材宽度 (最大值):
型材高度 (最大值):150 mm
型材长度 (最小值):400 mm
抽气单元直径:80 mm
重量:190 kg
AKF 8

AKF 8

精确铣削装饰条、横梁、竖框的终端以及T接缝的杆型材,并能铣削门型材终端以确定基点。

  • 铣削范围(深 x 高)100 x 180 mm



技术参数:

电机:400 V / 2,2 kW
材料支撑架:90°到20° (左) / 30° (右)
模块位置:90,增加15
铣刀直径 (最大值):250 mm
铣刀套装高度 (最大值):160 mm
铣刀深度:
型材宽度 (最大值):300 mm (at 90°)
型材高度 (最大值):180 mm
型材长度 (最小值):300 mm
抽气单元直径:80 / 90 / 100 mm
重量:400 kg

仿行车床

仿行车床KF 348和KF 347

仿行车床KF 348和KF 347

精准取下锁和锁芯及门窗型材的执手和驱动器。

  • KF 348:铝合金加工和钢加工
  • KF 347:铝合金加工



技术参数:

电机:400 V / 1,5 kW (KF 348变级电动机)
型材旋转:180°
加工位置:0°, 60°, 90°, 180°
型材宽度 (最大值):120 mm
型材高度 (最大值):100 mm
型材长度 (最小值):500 mm
型材长度 (最大值)::3000 mm
重量:300 kg

钻孔工具

钻铣机BT 25 F

钻铣机BT 25 F

用于各种类型的铣削和钻孔。



技术参数

电机400 V / 0,8/ 1,5 kW (变级电动机)
转速120 - 2160 rpm
套筒冲程100 mm
轴/台间距80 - 450 mm
X轴运行范围350 mm
Y轴运行范围160 mm
轴支撑MK 3
重量340 kg
钻床 BT 18

钻床 BT 18

用于设置钻孔。



技术参数

电机400 V / 0,7/ 1,3 kW (变级电动机)
转速240 - 3800 rpm
钻孔深度100 mm
轴/台间距150 - 450 mm
轴/基座间距560 mm
轴支撑MK 2
重量85 kg
门合页钻孔工具

门合页钻孔工具

可同时在外框和扇框钻定位孔,用于2节或3节旭格合页

  • 可调节斜角和底部止块
  • 8个钻孔轴
  • 可调节钻孔深度
  • 斜角2个侧面止块



技术参数:

电机:400 V / 1.1 kW
转速:2800 rpm
重量:90 kg

冲床

冲床座

冲床座

为旭格紧凑型工具和新一代冲压工具而设计

  • 提升高度:20 mm
  • 为长度止块提供固定选项
  • 迅速适配系统帮助快速更换工具
  • 可通过滑动支座和调节销旋转冲床紧凑型工具
  • 工具高度不受限
  • 工具组装使用安全开关
  • 提供新一代旭格冲压工具适配器
  • 加强操作保护
  • 可选择安装到加工机械基座(产品编码299 504)
手动冲床

手动冲床

用于旭格工具冲模。

  • 轻便、紧实、灵活
  • 工具放置减少空间需求
  • 使用执手操作简单
  • 通过按钮执手进行操作
  • 简单操作迅速更换工具
  • 更换工具时无需压缩空气移走冲床
  • 冲床和工具间有安全螺栓
  • 加强操作保护
液压冲床

液压冲床

为旭格紧凑型工具和新一代冲压工具而设计。

  • 提升高度:20 mm
  • 为测量长度止块提供固定选项
  • 工具高度不受限
  • 工具组装使用安全开关
  • 加强操作保护
  • 嵌入加工机械基座
液压气动手动冲压工具

液压气动手动冲压工具

用于旭格工具冲模。

  • 工具放置减少空间需求
  • 操作杆触发冲压
  • 简单操作迅速更换工具
  • 冲床和工具间有安全螺栓
  • 加强操作保护
紧凑型工具

紧凑型工具

可用于不同系列。

  • 性价比极高
  • 冲压操作提供有逻辑的流程步骤
  • 一个工具整合多个加工步骤
  • 使用执手实现简单操作
  • 多功能,无需经常更换工具
  • 在液压冲床和基座冲床上冲压。

冲压

手动冲压工具

手动冲压工具

用于为旭格型材进行特殊冲压

  • 使用执手操作简单
  • 通过按钮执手进行操作
  • 塑料执手
横梁冲压

横梁冲压

为幕墙系统横梁冲孔,尺寸4.2x7 mm。
横梁冲压可用于多种幕墙系统。

  • 经底部开关运行
  • 可选择安装到加工机械基座(产品编码299 504)
  • 可移动压印
  • 嵌入气动锁芯
  • 横梁加工不限制高度
  • 冲压横梁带预装隔条
  • 横梁开槽前后进行冲压
  • 可用于不同系列,如FW 50+,FW 60+

注意事项

鉴于技术进步我们保留修改尺寸和结构的权利。
图片描述与实物可能存在差异,且/或因其他选项产生额外费用。
