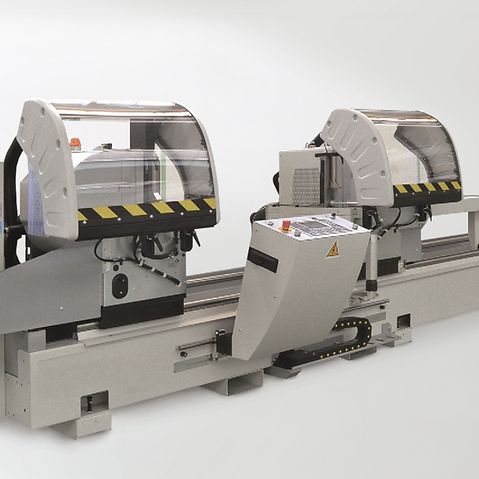

双头斜切锯

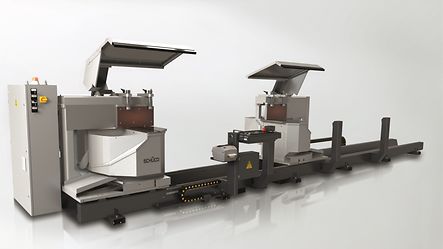

PDG Dual Cut（双切） 610, 630, 650

PDG Dual Cut（双切） 610, 630, 650

600 mm锯片，用于铝合金型材，直接通过SchüCal操作

  • 伺服电机调节角度
  • 旋转和倾斜


技术参数:

CNC控制的轴承数量：

1

3

5

可移动锯头（X轴）：

CNC

CNC

CNC

旋转：

手动

CNC

CNC

倾斜：

气动

气动

CNC

旋转中间角：

有

有

有

倾斜中间角：

无

无

无

类型：

5,0 m或6,6 m

5,0 m或6,6 m

5,0 m或6,6 m

电机：

230/400 V / 2x3,7 kW

230/400 V / 2x3,7 kW

230/400 V / 2x3,7 kW

锯条转速：

2400 rpm

2400 rpm

2400 rpm

头部旋转：

140° (外部)；22,5° (内部)

140° (外部)；22,5° (内部)

140° (外部)；22,5° (内部)

倾斜角度：

90°和45° (内部)

90°和45° (内部)

90°和45° (内部)

锯片直径：

2 x 600 mm

2 x 600 mm

2 x 600 mm

切割长度（最小值）：

470 mm (90°)

470 mm (90°)

470 mm (90°)

切割长度（最大值）：

5000 mm / 6600 mm (根据类型而定)

5000 mm / 6600 mm (根据类型而定)

5000 mm / 6600 mm (根据类型而定)

重量：

3150 kg / 3370 kg (根据类型而定)

3150 kg / 3370 kg (根据类型而定)

3150 kg / 3370 kg (根据类型而定)

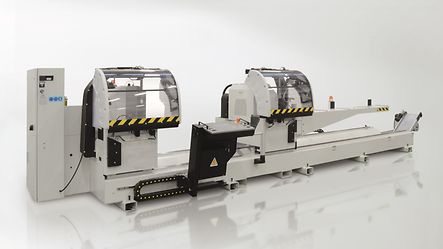

PDG E-Cut（电动切割） 650, 600 L, 500

PDG E-Cut（电动切割） 650, 600 L, 500

650 mm/600 mm/500 mm锯片，用于铝合金型材，直接通过SchüCal操作

  • 伺服电机调节角度


技术参数：

类型：5,0 m或6,6 m5,0 m或6,6 m5,0 m或6,6 m
电机：

230/400 V / 2x5,5 kW

230/400 V / 2 x 2,2 kW

230/400 V / 2 x 2,2 kW

锯条转速：

2800 rpm

2800 rpm

2800 rpm

倾斜角度20° (外部);45° (内部)20° (外部);45° (内部)10° (外部);45° (内部)
锯片直径：

2 x 650 mm

2 x 600 mm

2 x 500 mm

切割长度（最小值）：

350 mm (at 2 x 90°); 352 mm (at 2 x 45°); 270 mm(通过软件)

350 mm; 270 mm(通过软件)

350 mm; 270 mm(通过软件)

切割长度（最大值）：5000 mm / 6600 mm (根据类型而定)5000 mm / 6600 mm (根据类型而定)5000 mm / 6600 mm (根据类型而定)
重量：2580 kg / 2720 kg (根据类型而定)

2000 kg / 2280 kg (根据类型而定)

2000 kg / 2280 kg (根据类型而定)

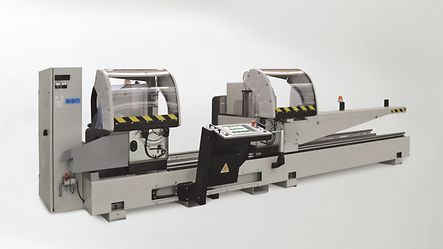

PDG Cut 550

PDG Cut 550

550 mm锯片，用于铝合金型材，直接通过SchüCal操作

  • 气动调整角度


技术参数：

类型：

5,5 m或6,6 m
电机：

230/400 V / 2x2,2 kW

锯条转速：

2800 rpm

倾斜角度：外倾角度可达22,5°
固定止块角度：90°/45°/22,5° (中间角度可调节)
锯片直径：

2 x 550 mm

切割长度（最小值）：< 370 mm (通过软件操作)
切割长度（最大值）：5000 mm / 6600 mm (根据类型而定)
重量：1900 kg / 2400 kg (根据类型而定)

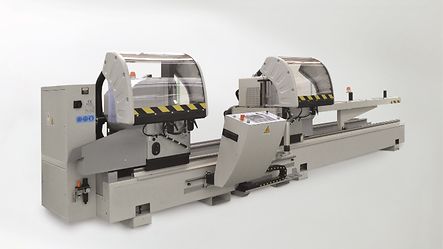

PDG Set

PDG Set

500 mm锯片，用于铝合金型材，通过键盘操作

  • 气动调整角度


技术参数：

类型：5,0 m或6,0 m
电机：

230/400 V / 2x2,2 kW

锯条转速：

2800 rpm

倾斜角度：外倾角度可达22,5°
固定止块角度：90°/45°/22,5° (中间角度可调节)
锯片直径：

2 x 500 mm

切割长度（最小值）：300 mm，<300 mm带短节点止块
切割长度（最大值）：5000 mm / 6600 mm (根据类型而定)
重量：1830 kg / 2140 kg (根据类型而定)

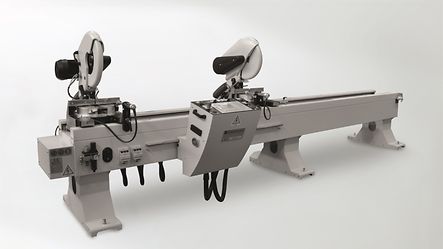

PDG Twin

PDG Twin

400 mm锯片，用于铝合金型材，通过键盘操作

  • 手动调整角度


技术参数：

类型：4,0 m或6,0 m
电机：

230/400 V / 2x2,2 kW

锯条转速：

2800 rpm

倾斜角度：45° (外部) -90°
旋转角度：45° (外部) -45° (内部)
锯片直径：

2 x 400 mm

切割长度（最小值）：421 mm; 带短节点止块可达210 mm
切割长度（最大值）：

4000 mm / 6600 mm

重量：700 kg / 867 kg (根据类型而定)

玻璃压条锯

GS 500

GS 500

GS 500玻璃压条切割锯可有效加工玻璃压条， 为测量和切割节省大量时间。优化物料盒和型材缓冲块。

  • 自动夹取玻璃压条


技术参数：

电机：

400 V

头部旋转：

+ 45° / 90° / -45°

锯片直径：

400 mm

锯片直径：

200 mm

切割长度（最小值）：

6000 mm

重量：

480 kg

GS200 / GS100

GS200 / GS100

玻璃压条切割单元有效加工玻璃压条。

  • 自动夹取玻璃压条


技术参数：

类型：

GS 200

电机：

400 V / 2,8 kW

头部旋转：

+ 45° / 90° / -45°

锯片直径：

400 mm

重量：

370 kg

GS 50

GS 50

型材止块测量系统GS 50与旭格单头锯PES 400（或类似产品）组合作为性价比极高的玻璃压条锯。

  • 使用伺服电机调整止块


技术参数：

电机：

230 V

长度：

3000 mm

滚轮轨道宽度：

400 mm

作业高度：

850 - 1050 mm

重量：

180 kg

斜切锯和截短锯

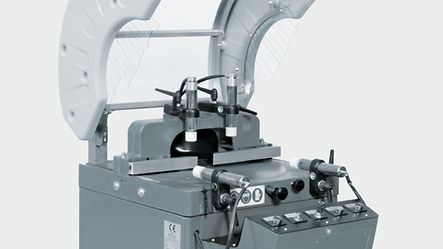

PES 400

PES 400

单头型材锯400，用于对铝合金型材进行生态切割


技术参数：

电机：

~ 400 V / 1,8 kW

转速：

2800 rpm

水平斜切范围：

0°/ 90°/ 0°

模块位置：

45°/ 90°/-45°

锯片直径：

400 mm

抽气单元直径：

100 mm

重量：

230 kg

旋臂锯215 NS

旋臂锯215 NS

用于对铝合金型材进行垂直和水平斜切。

  • 使用带手柄的蜗杆传动装置进行调节


技术参数：

电机：

400 V / 3 kW

转速：

2800 rpm

切割宽度：

450 mm ( 90°)

310 mm ( 45°)

切割高度：

215 mm ( 90°)

150 mm ( 45°)

水平斜切范围：45° (左侧) / 25° 锐角 (右侧)
垂直斜切范围：60° 锐角 (左侧) / 30° 锐角 (右侧)

滚轮轨道宽度：

400 mm

锯片直径：

550 mm

抽气单元直径：

100 mm

重量：

300 kg

旋臂锯200 NCS

旋臂锯200 NCS

用于对铝合金型材进行垂直和水平斜切。

  • 机电调节倾斜度，带数控显示


技术参数：

电机：

~ 400 V / 3 kW

转速：

2800 rpm

切割宽度：

420 mm (90°)

300 mm (45°)

切割高度：

200 mm ( 90°)

140 mm ( 45°)

水平斜切范围：45° (左侧) / 25° 锐角 (右侧)
垂直斜切范围：60° 锐角 (左侧) / 30° 锐角 (右侧)
锯片直径：

520 mm

抽气单元直径：

100 mm

重量：

350 kg

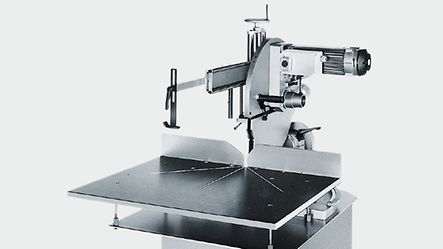

旋臂锯200 NS

旋臂锯200 NS

用于对铝合金型材进行垂直和水平斜切。

  • 使用带手柄的蜗杆传动装置进行调节


技术参数：

电机：

400 V / 3 kW

转速：

2800 rpm

切割宽度：

420 mm (90°)

300 mm (45°)

切割高度：

200 mm ( 90°)

140 mm (45°)

水平斜切范围：45° (左侧) / 25° 锐角 (右侧)
垂直斜切范围：60° 锐角 (左侧) / 30° 锐角 (右侧)
锯片直径：

520 mm

抽气单元直径：

100 mm

重量：

300 kg

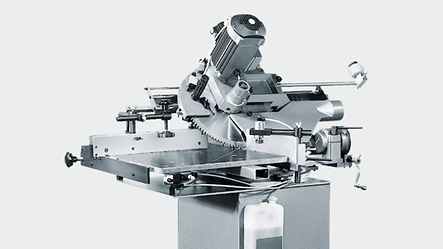

旋臂锯170 NS

旋臂锯170 NS

  • 使用带手柄的蜗杆传动装置进行调节


技术参数：

电机：

400 V / 3 kW

转速：

2800 rpm

切割宽度：

430 mm (90°)

305 mm (45°)

切割高度：

170 mm ( 90°)

115 mm (45°)

水平斜切范围：45° (左侧) / 25° 锐角 (右侧)
垂直斜切范围：60° 锐角 (左侧) / 30° 锐角 (右侧)
锯片直径：

420 mm

抽气单元直径：

100 mm

重量：

300 kg

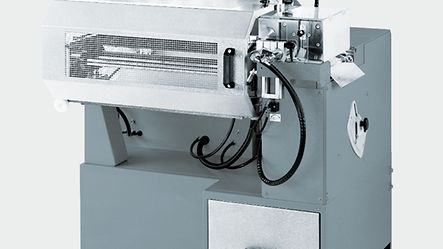

PSA

PSA

自动型材锯，用于截短长度或自动切割铝合金型材


技术参数：

技术参数：

400 V / 3 kW

转速：

2800 rpm

提升自动进料：最大600 mm
下脚料：最小90 mm
锯片直径：

400 mm

水平斜切范围：

90°

重量：

350 kg

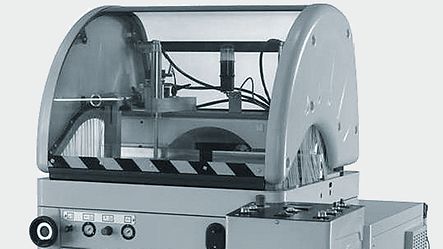

旭格BS 550

旭格BS 550

用于对厚壁铝合金型材，如阳台型材，进行垂直方向的长度切割及边缘斜切


技术参数：

电机：

400 V / 3 kW

转速：

2800 rpm

斜切范围：20° (双面)
模块位置：45° (左侧) / 90° / 45° (右侧)
锯片直径：

550 mm

抽气单元直径：80 mm和50 mm
重量：

827 kg

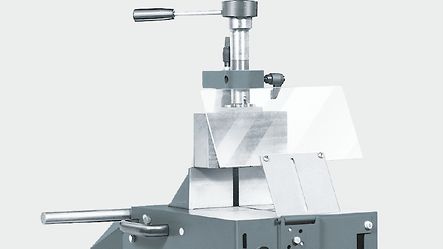

横截锯TL 350

横截锯TL 350

用于铝合金型材及塑钢型材，锯片350


技术参数：

TL 350

电机：

400 V / 2 kW

切割速度：

3200 米/分钟

锯片直径：

350 mm

模块位置：

-45°/ 90°/+45°

水平斜切范围：

25° (左侧) / 45° (右侧)

重量：

68 kg

开槽椽锯

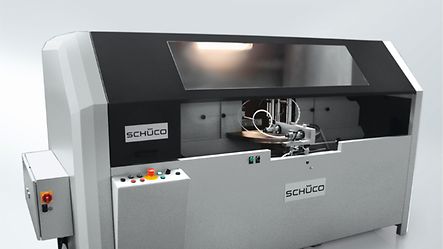

PAS Compact和PAS Compact 650

PAS Compact和PAS Compact 650

用于铝合金型材的开槽和切割。双头锯，锯片自动推入，切割时型材位置固定。旭格止块系统能为型材一端或双端进行切割开槽，无需矫正界面。优势在于止块按照所希望的开槽高度与锯片平行运行。型材进料位置按最终长度精确对准，同时符合切割点。


技术参数：

PAS Compact

PAS Compact 650

电机：

400 V / 2x3 kW

400 V / 2x3 kW

转速：

2800 rpm

2800 rpm

水平锯片：

+60° / -60°

+60° / -60°

垂直锯片：

+45° / -60°

+45° / -60°

型材支撑：

+60° / -60°

+60° / -60°

锯片直径：

500 / 550 mm

500 / 650 mm

开槽高度：

210 mm (90°)

260 mm (90°)

开槽深度：

190 mm (90°)

185 mm (90°)

开槽宽度：

180 mm (90°)

230 mm (90°)

重量：

1250 kg

1500 kg

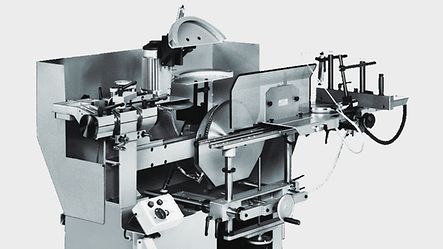

UAS / UAS Digital数控开槽机

UAS / UAS Digital数控开槽机

用于铝合金型材的开槽。

  • UAS Digital： 数控显示3个角度值


技术参数：

电机：

400 V / 2x3 kW

转速：

2800 rpm

水平锯片：

+45° / -45° (可调节高度)

垂直锯片：

+45° / -45°

型材支撑：+22,5° / -90° / -22,5° (可调节高度)
锯片直径：

400 / 450 mm

开槽高度：

160 mm (90°)

开槽深度：

135 mm (90°)

开槽宽度：

250 mm (90°)

重量：

540 kg

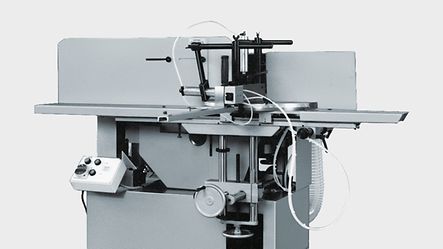

AS 450 / AS 450 Digital数控开槽机

AS 450 / AS 450 Digital数控开槽机

用于铝合金型材的开槽。

  • UAS Digital： 数控显示3个角度值


技术参数：

电机：

400 V / 2x3 kW

转速：

2800 rpm

水平锯片：可调节高度
垂直锯片：

+45° / -45°

型材支撑：+22,5° / -90° / -22,5° (可调节高度)
锯片直径：

350 / 450 mm

开槽高度：

155 mm (at 90°)

开槽深度：

110 mm (at 90°)

开槽宽度：

250 mm (at 90°)

重量：

400 kg

钢锯

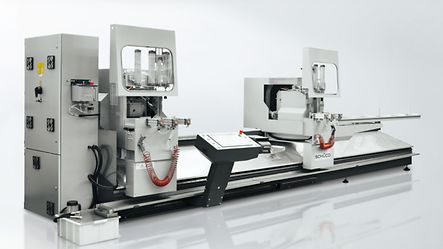

PDG Steel 400

PDG Steel 400

钢型材双头斜切锯，锯片400 mm，通过SchüCal操作

  • 7根数控轴：(锯头移动(X轴，倾斜W和U轴，2个锯片进料口，2个速度监控 )
  • 变频器控制的无刷电机提供恒定转矩
  • CNC数控进料
    o  可调节进料速度
    o 可调节切割深度
    o 迅速撤回
  • 通风（通过推拉型材支撑件，为锯片在断开切割后向后移动提供保护）


技术参数：

类型：

5,0 m

电机：

400 V / 2 x 4,5 kW

转速：40 – 250 1/min，持续
倾斜角度：外倾角度可达45°，内倾角度可达45°
锯片直径：

400 mm

切割长度（最小值）：250 mm双切割(90°/90°), > 250 mm带短切割程序(90°/90°)
切割长度（最大值）：5000 mm双切割，9600 mm超长切割
重量：

2800 kg

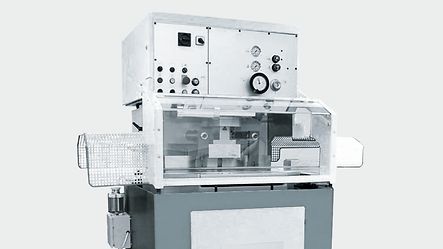

PSU 450 H

PSU 450 H

PSU 450钢锯极为适用于切割大型钢型材和钢管。

PSU 450 H提供自动进料，由液压控制。使用电感调节器调节锯片进料速度或起始切割点。


技术参数：

电机：

400 V / 3/3,6 kW

转速：

12 / 24 / 48 / 96 rpm

头部旋转：

+30°/+45°/90°/-45°/-30°

锯片直径：

450 mm

重量：

1250 kg

注意事项

鉴于技术进步我们保留修改尺寸和结构的权利。
图片描述与实物可能存在差异，且/或因其他选项产生额外费用。
