Troncatrici

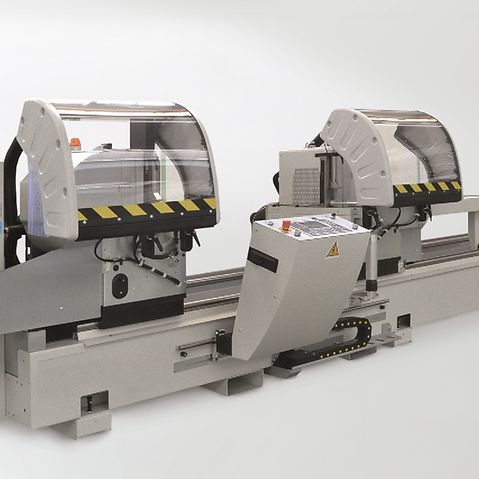

Troncatrici a Doppia Testa

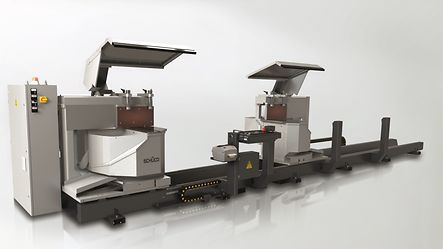

PDG Dual Cut 610, 630, 650

Lama di taglio da 600 mm, per profili in alluminio, azionata direttamente da SchüCal

Servomotore per l'impostazione degli angoli
Rotazione e inclinazione

Dati Tecnici:

Number of CNC-controlled axes:	1	3	5
Mobile head (X axis):	CNC	CNC	CNC
Swivel:	manual	CNC	CNC
Incline:	pneumatic	pneumatic	CNC
Intermediate angles for swivel feature:	Yes	Yes	Yes
Intermediate angles for incline feature:	No	No	Yes
Model:	5,0 m or 6,6 m	5,0 m or 6,6 m	5,0 m or 6,6 m
Motor:	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW
Speed:	2400 rpm	2400 rpm	2400 rpm
Head rotation:	140° (outwards); 22,5° (inwards)	140° (outwards); 22,5° (inwards)	140° (outwards); 22,5° (inwards)
Blade tilt:	90° und 45° (inwards)	90° und 45° (inwards)	90° und 45° (inwards)
Saw blade Ø:	2 x 600 mm	2 x 600 mm	2 x 600 mm
Cutting length (min.):	470 mm (at 90°)	470 mm (bei 90°)	470 mm (bei 90°)
Cutting length (max.):	5000 mm / 6600 mm (depending on model)	5000 mm / 6600 mm (depending on model)	5000 mm / 6600 mm (depending on model)
Weight:	3150 kg / 3370 kg (depending on model)	3150 kg / 3370 kg (depending on model)	3150 kg / 3370 kg (depending on model)

PDG Dual Cut Prospekt (pdf, 3,1 MB)

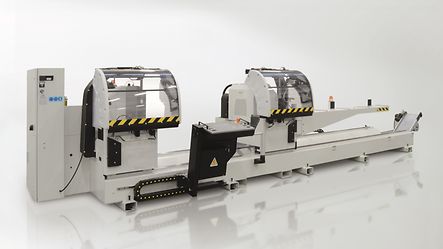

PDG E-Cut 650, 600 L, 500

Lama di taglio da 600 mm, per profili in alluminio, controllata direttamente da SchüCal

Servomotore per l'impostazione degli angoli

Dati Tecnici:

Model:	5,0 m or 6,6 m	5,0 m or 6,6 m	5,0 m or 6,6 m
Motor:	230/400 V / 2x5,5 kW	230/400 V / 2 x 2,2 kW	230/400 V / 2 x 2,2 kW
Speed:	2800 rpm	2800 rpm	2800 rpm
Blade tilt:	20° (outwards); 45° (inwards)	20° (outwards); 45° (inwards)	10° (outwards); 45° (inwards)
Saw blade Ø:	2 x 650 mm	2 x 600 mm	2 x 500 mm
Cutting length (min.):	350 mm (at 2 x 90°); 352 mm (at 2 x 45°); 270 mm (with Software)	350 mm; 270 mm (at Software)	350 mm; 270 mm (at Software)
Cutting length (max.):	5000 mm / 6600 mm (depending on model)	5000 mm / 6600 mm (depending on model)	5000 mm / 6600 mm (depending on model)
Weight:	2580 kg / 2720 kg (depending on model)	2000 kg / 2280 kg (depending on model)	2000 kg / 2280 kg (depending on model)

PDG Cut 550

Lama di sega da 550 mm, per profili in alluminio, controllata direttamente da SchüCal

Impostazione pneumatica degli angoli

Dati Tecnici:

Model:	5,5 m or 6,6 m
Motor:	230/400 V / 2x2,2 kW
Speed:	2800 rpm
Blade tilt:	outwards up to 22,5°
Fixed stop at:	90°/45°/22,5° (intermediate adjusted)
Saw Blade Ø:	2 x 550 mm
Cutting length (min.):	less than 370 mm (with Software)
Cutting length (max.):	5000 mm / 6600 mm (depending on model)
Weight:	1900 kg / 2400 kg (depending on model)

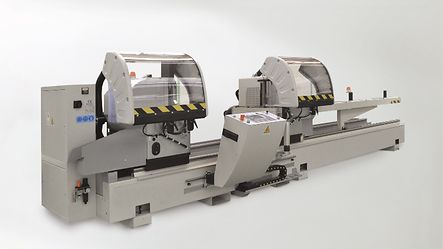

PDG Set

Lama da 500 mm, per profili in alluminio, inserire le dimensioni con la tastiera

Regolazione pneumatica dell'angolo

Dati tecnici:

Modello:	5,0 m or 6,0 m
Motore:	230/400 V / 2x2,2 kW
Velocità:	2800 rpm
Inclinazione della lama:	verso l'esterno fino a 22,5°
Finecorsa fissi a:	90°/45°/22,5° (regolazione intermedia)
Ø lama:	2 x 500 mm
Lunghezza di taglio (min.):	300 mm, <300 mm with short section stop
Lunghezza di taglio (max.):	5000 mm / 6600 mm (a seconda del modello)
Peso:	1830 kg / 2140 kg (a seconda del modello)

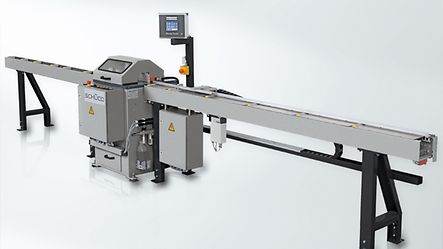

GS200 / GS100

La troncatrice permette un'efficiente preparazione del fermavetro.

Rimozione automatica dei fermavetri

Dati tecnici:

Modello:	GS 100
Motore:	400 V / 2,8 kW
Rotazione della testa:	+ 45° / 90° / -45°
Ø lama:	400 mm
Peso:	370 kg

Seghe profilatrici

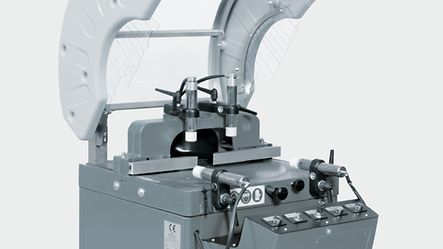

PES 400

Sega profilatrice monotesta 400 per taglio economico di profili di alluminio.

Dati tecnici:

Motore:	~ 400 V / 1,8 kW
Mitre range horizontal:	0°/ 90°/ 0°
Posizione del modulo:	45°/ 90°/-45°
Ø lama:	400 mm
Extraction branch Ø:	100 mm
Weight:	230 kg

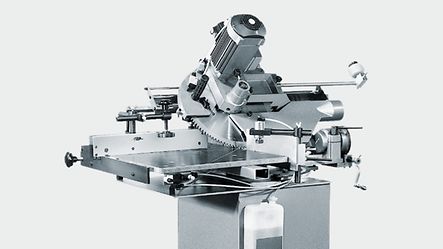

Sega a braccio radiale 170 NS

Regolazione tramite ingranaggio a vite senza fine con manovella manuale

Dati tecnici:

Motore:	400 V / 3 kW
Velocità:	2800 rpm
Larghezza di taglio:	430 mm (at 90°)
	305 mm (at 45°)
Altezza di taglio:	170 mm (at 90°)
	115 mm (at 45°)
Mitre range horizontal:	45° (left) / 25° acute angle (right)
Mitre range vertical:	60° acute angle (left) / 30° acute angle (right)
Ø lama:	420 mm
Extraction branch Ø:	100 mm
Peso:	300 kg

Intestatrici

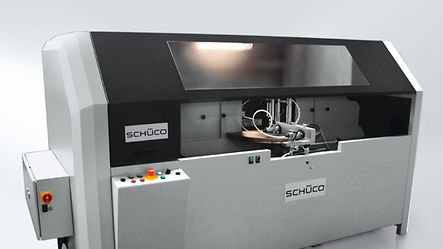

PAS Compact e PAS Compact 650

Per la lavorazione e il taglio di profili in alluminio.

Sega a doppia testa, alimentazione automatica della lama della sega e caricamento fisso del profilo per il taglio.

Dati Tecnici:

Motor:	400 V / 2x3 kW	400 V / 2x3 kW
Speed:	2800 rpm	2800 rpm
Saw blade horizontal:	+60° / -60°	+60° / -60°
Saw blade vertical:	+45° / -60°	+45° / -60°
Profile support:	+60° / -60°	+60° / -60°
Saw blade Ø:	500 / 550 mm	500 / 650 mm
Notching height:	210 mm (at 90°)	260 mm (at 90°)
Notching depth:	190 mm (at 90°)	185 mm (at 90°)
Notching width:	180 mm (at 90°)	230 mm (at 90°)
Weight:	1250 kg	1500 kg

UAS / UAS Digital

Per intagliare profili in alluminio.

UAS Digitale: Display digitale per 3 valori di angolo

Dati tecnici:

Motore:	400 V / 2x3 kW
Velocità:	2800 rpm
Inclinazione lama orizzontale:	+45° / -45° (height adjustment)
Inclinazione lama verticale:	+45° / -45°
Profile support:	+22,5° / -90°/ -22,5° (height adjustment)
Ø lama:	350 / 450 mm
Notching height:	155 mm (at 90°)
Notching depth:	110 mm (at 90°)
Notching width:	250 mm (at 90°)
Peso:	400 kg

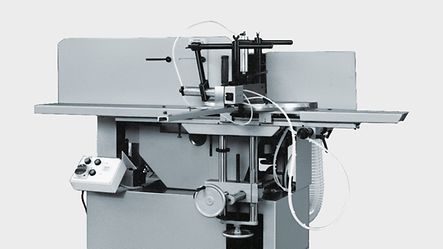

AS450 / AS450 Digital

Per la lavorazione di profili in alluminio.

AS 450 Digital: display digitale per 3 valori angolari

Dati Tecnici:

Motor:	400 V / 2x3 kW
Speed:	2800 rpm
Saw blade horizontal:	height adjustment
Saw blade vertical:	+45° / -45°
Profile support:	+22,5° / -90° / -22,5° (height adjustment)
Saw blade Ø:	350 / 450 mm
Notching height:	155 mm (at 90°)
Notching depth:	110 mm (at 90°)
Notching width:	250 mm (at 90°)
Weight:	400 kg

Troncatrici acciaio

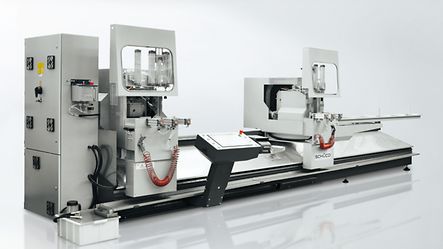

PDG Steel 400

Troncatrice a doppia testa con lama da 400 mm, per profili in acciaio, controllabile con SchüCal.

7 assi a controllo numerico:
(movimento della testa della sega (asse X), inclinazione asse W e U, 2x avanzamento della lama, 2x monitoraggio della velocità)
Coppia costante grazie al motore brushless controllato da un convertitore di frequenza

Avanzamento della sega a controllo numerico o Velocità di avanzamento regolabile o Profondità di taglio regolabile o Rientro rapido
Ventilazione (con scorrimento dei supporti del profilo per proteggere la lama che rientra dopo il taglio)

Dati tecnici:

Modello:	5,0 m
Motore:	400 V / 2 x 4,5 kW
Velocità:	40 – 250 1/min, continuous
Blade tilt:	up to 45° (outwards), up to 45° (inwards)
Ø lama:	400 mm
Lunghezza di taglio (min.):	250 mm Cutting length (90°/90°), > 250 mm with short cutting programm (90°/90°))
Lunghezza di taglio (max.):	5000 mm for double cut, 9600 mm for excess length cut
Peso:	2800 kg

Attenzione!

Ci riserviamo il diritto di apportare modifiche alle dimensioni e ai design delle macchine nell'interesse del progresso tecnico.

Le illustrazioni potrebbero differire dalla realtà e/o contenere attrezzature aggiuntive, disponibili ad un costo addizionale.
