Lavorazione CNC

Macchina Schüco AS 100

Macchina Schüco AS 100

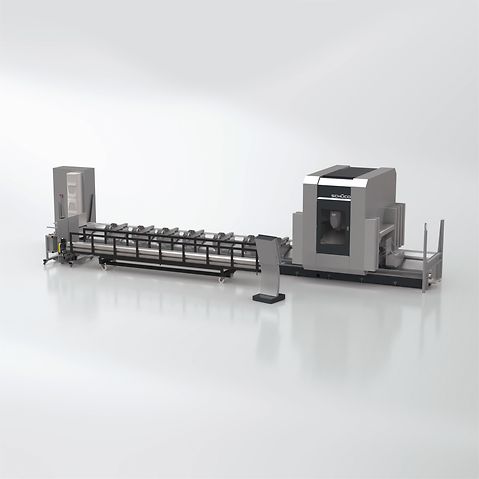

Il nuovo sistema di fabbricazione, con numerose opzioni di taglio e lavorazioni del profilo, è flessibile come una moderna macchina CNC a 5 assi. Grazie all’elevata velocità e al processo di fabbricazione continuo, Schüco AS 100 offre anche i vantaggi di un sistema di alimentazione continua. Oltre ad elevate prestazioni d’avanguardia in termini di ottimizzazione della produzione, il sistema colpisce per i suoi requisiti di spazio minimi. Ciò è garantito da un magazzino combinato di carico e scarico, che può alloggiare profili fino a 7.500 mm, consentendo quindi il più lungo funzionamento senza operatore rispetto a tutte le macchine disponibili sul mercato. Il cuore della macchina è la stazione di lavorazione: un bancale di 9 m ospita non solo le due torri a 5 assi, che lavorano i profili su quattro lati, inclusi il taglio e la lavorazione di fine profilo, ma anche cinque morse auto-posizionanti.

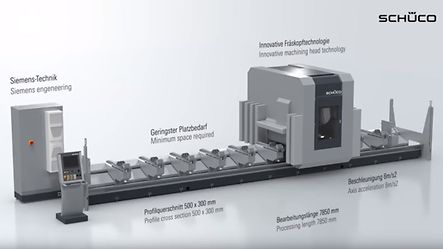

Macchina Schüco AF 500

Macchina Schüco AF 500

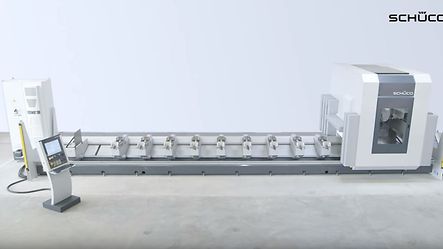

Macchina CNC a portale con opzione di taglio, incluso controllo da PC, gestita direttamente da SchüCal.

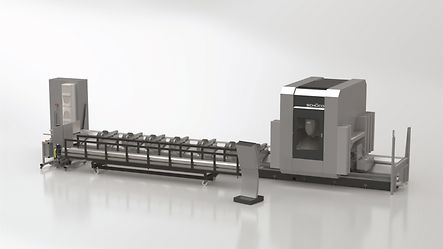

La AF 500 di Schüco, caratterizzata dalla lavorazione su 6 lati, è una macchina operatrice efficiente per profili in alluminio e acciaio.

  • Lavorazione barre con possibilità di taglio
  • Il posizionamento dei profili è spostato in avanti per facilitarne l'inserimento
  • La testa di lavorazione è montata su un lato (può essere ruotata usando due assi di movimento a controllo numerico)
  • Lavorazione di profili in acciaio (S235, di spessore fino a circa 5 mm)
  • 3 modalità di lavorazione: Barre singole, barre multiple (fino a 4 profili) e funzionamento pendolare
  • 8  morse motorizzate regolabili singolarmente
  • Il cambio utensili è trasportato unitamente al portale
  • Sistema di misurazione della posizione assoluta ad alta risoluzione
  • Rotazione degli assi B e C regolabile in continuo tramite assi servoassistiti
  • Portale accessibile su entrambi i lati con bordi paracolpi di sicurezza integrati
  • Pannello di controllo di facile utilizzo con display a colori TFT touch da 19 "


Dati Tecnici:

Number of controlled NC axes:

8

Processing length:

7850 / 7300 mm

Max. processing speed X / Y / Z:

80 / 60 / 40 m/min

Rotation of B axis:

± 180° (swivels about an angle of 55°) / 20° underpivoting

Rotation of C axis:

± 360° (rotates about the Z axis)

Tool holder:

HSK-63F

Speed range:

0 – 24000 rpm

Milling motor output:

15 kW

Number of spaces in moving tool magazine:

20

Positioning of the clamps:

automatic

Number of clamps:

8

Maximum number of clamps:

10

Max. cross section (W x H) / length – single bar processing:

450 x 350 / 7300 mm (for 250 mm tool length); 500 x 350 / 7300 mm (for 200 mm tool length); 7850 mm without end-of-profile machining

Min. cross section (W x H) / length – single bar processing:

30 x 30 / 300 mm (for 200 mm tool length)

Schüco Machine AF 500

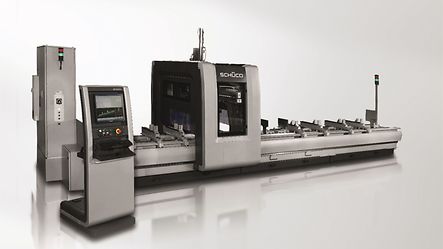

Macchina Schüco AF 450

Macchina Schüco AF 450

Centro di lavoro, incluso controllo PC, comandato direttamente da SchüCal

  • Lavorazione su 3 lati di profili in alluminio e in acciaio
  • 3 modalità operative:
    - Barra singola con lunghezza extra
    - Barra multipla con contorni diversi
    - Funzionamento alternato con sistema ASP
  • Azionamento individuale e battute regolabili con fissaggio verticale
  • 7500 mm di lunghezza di lavorazione


Dati Tecnici:

Number of NC driven axes:

4 + tool changer

Max.processing speed X/Y/Z:

80 / 60 / 40 m/min

Rotation of A-axis:

Continuously from +90° to -90°

Tool mount:

SK 30

Speed:

to 24000 rpm

Milling motor output:

7,5 kW at 6000 - 12000 rpm (S1)

Number of spaces in moving tool magazine:

12

Positioning of the tension blocks:

automatic

Number of tension blocks:

8

Weight:

5800 kg

Max. Cross selection (W x H) / Length Single bar processing:

420 x 300 / 7500 mm (at 110 mm tool-length)

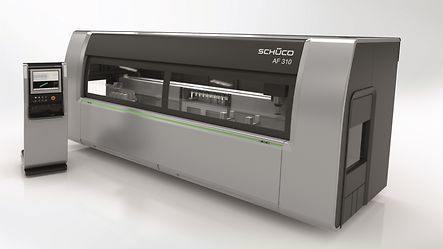

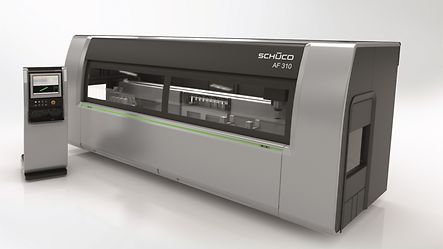

Macchina Schüco AF 310

Macchina Schüco AF 310

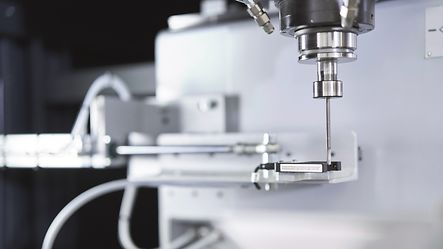

Macchina CNC gestita direttamente da SchüCal

  • Lavorazione su 3 lati
  • Lunghezza di lavorazione 4000 mm


Dati Tecnici:

Number of NC driven axes:

4

Range of travel of the axes X/Y/Z:

4000 mm

Max.processing speed X/Y/Z:

150 / 40 / 40 m/min

Rotation of A-axis:

continuously from +110° to -110°

Tool mount:

HSK-63F

Speed:

up to 24000 rpm

Milling motor output (fromn speed):

8.5 KW at 6000 rpm (S1)

Number of spaces in moving tool magazine:

10

Positioning of the tension blocks:

automatic

Number of tension blocks:

5

Weight:

3600 kg

Cross selection (W x H) / Length:

300 x 190 / 4000 mm (at 130 mm tool-length)

Cross selection (W x H) / Length, with pivoted A-axis:

300 x 170 / 4000 mm (at 150 mm tool-length)

Schüco Maschine AF 310

Macchina Schüco AF 250

Macchina Schüco AF 250

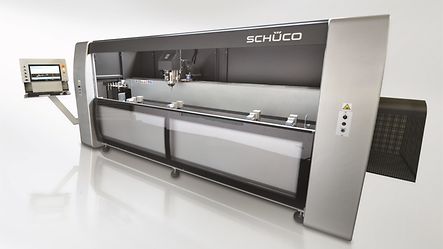

Macchina a controllo numerico compatta a 3 assi con tavolo pneumatico di supporto rotante - appositamente progettata per la fabbricazione di porte e finestre con profili in alluminio e acciaio

Con lunghezze di lavorazione di 3200 mm o lunghezze superiori in due fasi, elaborazione e lavorazione su 3 lati dell'estremità del profilo, la macchina Schüco AF 250 offre opzioni applicative efficaci per la fabbricazione economica di alta qualità di
serie di finestre e porte Schüco.


Dati Tecnici:

Vantaggi del prodotto:

Vantaggi per la realizzazione



Potenza mandrino: 3,8 kW / max. 18.000 giri/min. / raffreddato ad aria compressa

5 utensili a cambio automatico, caricatore utensili supplementare opzionale con 3 spazi



Lavorazione su 3 lati di profili in alluminio e acciaio

2 finecorsa fissi: pieghevoli per una definizione precisa del punto zero, permettono di lavorare lunghezze fino a 6,4 m



Sezione del profilo, per utensile di lunghezza 160 mm: max. 250 mm x 150 mm

Il bordo di posizionamento dei profili è spostato in avanti per facilitarne l'inserimento



Sezione del profilo, per utensile di lunghezza 160 mm con asse A ruotato: max. 200 mm x 115 mm

La cappa di sicurezza per il carico e lo scarico si apre automaticamente



Lavorazione di acciaio S235 fino a spessori di circa 3 mm



Fermo di misura per misurare la lunghezza del profilo



Area di lavorazione completamente chiusa

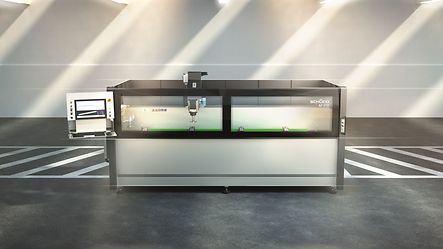

Macchina Schüco AF 210

Macchina Schüco AF 210

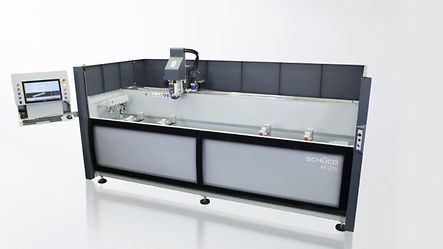

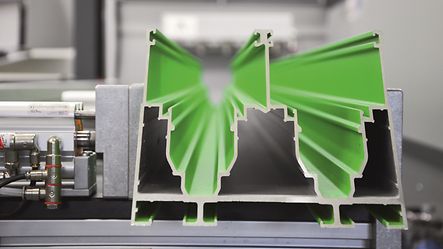

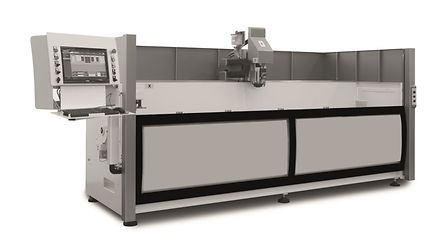

Schüco AF 210 crea nuove possibilità per la fabbricazione di profili in alluminio per finestre e porte. Questa macchina permette di superare le lavorazioni manuali e di lavorare in modo automatizzato barre di profilo fino a 2900 mm. Inoltre, è estremamente compatta, occupa pochissimo spazio e si adatta a qualsiasi officina.


I principali vantaggi in sintesi:

  • Comandata direttamente da SchüCal o con una semplice programmazione
  • Alto grado di flessibilità, il cambio automatico degli utensili può essere configurato liberamente
  • Lavorazione versatile, lavorazioni di fine profilo, con motore di fresatura di alta qualità
  • Grande affidabilità dei processi grazie a un bancale molto resistente
  • Quattro morsetti mobili manuali permettono la lavorazione di due profili alla volta
  • Il piano girevole con bloccaggio meccanico rende facili le lavorazioni su 3 lati e l’esecuzione di fori di drenaggio in diagonale
  • Le barriere di sicurezza e le barriere fotoelettriche sono sostituite da un’area di lavorazione chiusa con copertura automatica.

Dati tecnici:

Number of NC driven axes:

3

Range of travel of the axes X/Y/Z:

3160 / 360 / 345 mm

Max.processing speed X/Y/Z:

60 / 30 / 30 m/min

Rotation of A-axis:

90° / 0° / - 90° pneumatic

Tool mount:

SK 30

Speed:

up to 18000 rpm

Milling motor output (fromn speed):

3.8 KW at 12000 rpm (S1)

Number of spaces in tool magazine:

5

Positioning of the tension blocks:

manual - with examination of the positions

Number of tension blocks:

4

Weight:

1560 kg

Cross selection (W x H) / Length:

250 x 116 (at 126 mm tool-length)

Cross selection (W x H) / Length, with pivoted A-axis:

250 x 170 (at 126 mm tool-length)

Attenzione!

Ci riserviamo il diritto di apportare modifiche alle dimensioni e ai design delle macchine nell'interesse del progresso tecnico.

Le illustrazioni potrebbero differire dalla realtà e/o contenere attrezzature aggiuntive, disponibili ad un costo addizionale.
