Vorfertigung

Isomat

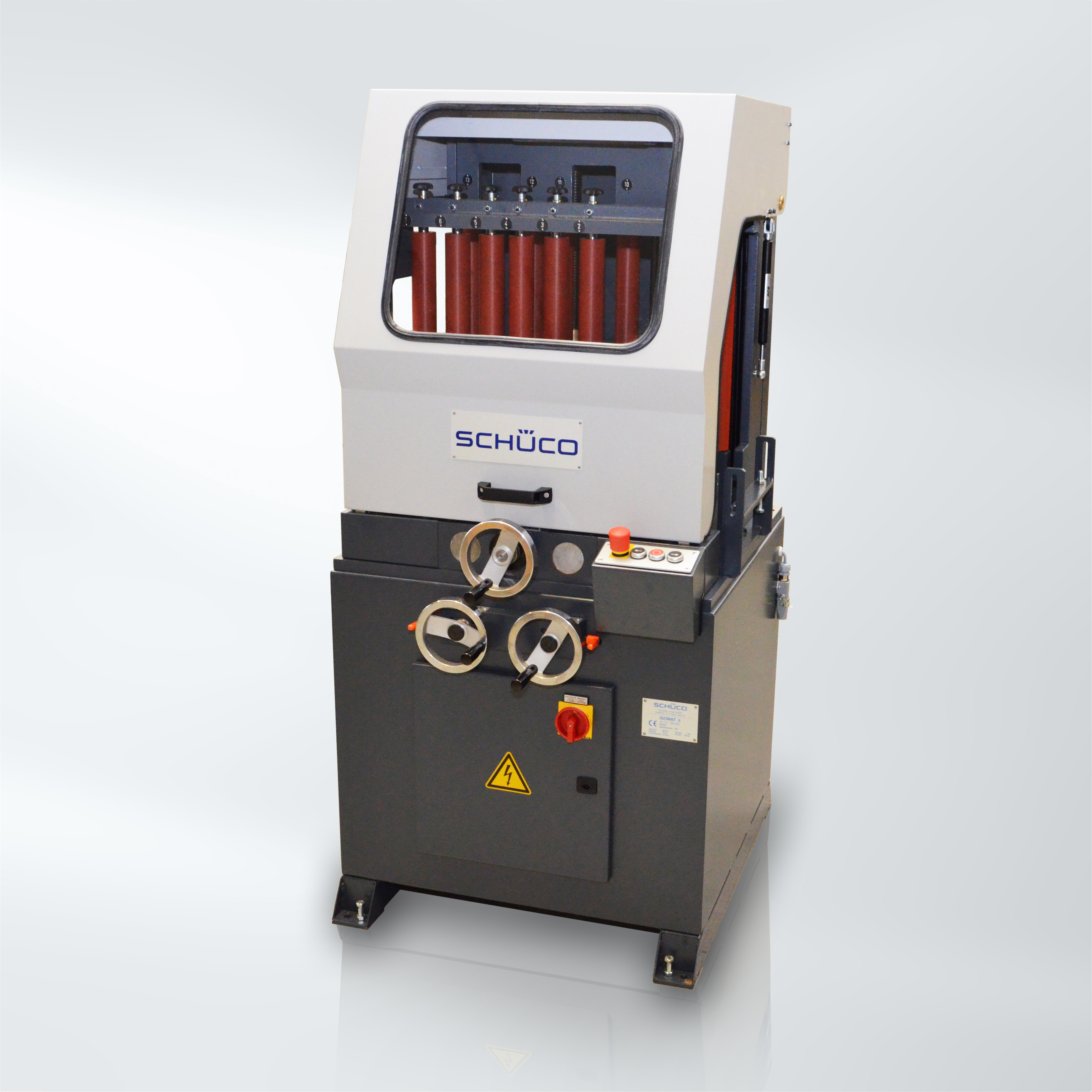

Isomat 4

Zum Zusammenrollen von Aluminium-Halbschalen der Systeme Schüco AWS und Schüco ADS, sowie Sonderprofile und V8 mit den Isolierstegen und zur Winkelanpassung diverser Profile aus dem Bereich der Schüco Fassaden- und Lichtdachkonstruktionen.

Technische Daten:

Verarbeitungsgeschwindigkeit:	45 m/min
Kontrollgeschwindigkeit:	15 m/min
Anpressdruck der Rollen:	Hydraulisch

Folieranlagen

PFA

Mit der Profil-Folier-Anlage können alle Profile mit zwei parallel zueinander liegenden Flächen foliert werden. Ebenso ist es möglich, eine dritte Seite, die im rechten Winkel zu den beiden anderen Seiten liegt, in einem Arbeitsgang mit Folie zu bekleben.

Technische Daten:

Gesamtlänge:	10600 mm
Breite:	1150 mm
Höhe:	1400 mm
Zuführrollenbahn:	4000 mm
Abfuhrrollenbahn:	5000 mm
Einstellbarer Achsabstand:	max. 400 mm
Profilbreite:	max. 210 mm
Profilspezifische Andruckrollen
Profilspezifische Führungsrollen
Stufenlose Einstellung der Profilhöhe mittels einer Spindel
Manueller Betrieb

Rollvorrichtung

Handbetriebenes Gerät zur Winkelanpassung von bestimmten Pfosten-, Riegelprofilen und Deckschalen sowie Einsatzprofilen.

Merkmale und Ausstattung:

Manueller Betrieb
Einstellbarer Achsabstand max. 400 mm
Profilbreite max. 210 mm
Obere Rolle max. Ø 250 mm
Profilspezifische Andruckrollen
Profilspezifische Führungsrollen
Stufenlose Einstellung der Profilhöhe mittels einer Spindel

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
