Betriebseinrichtung

Arbeitstische

PAT FL- Beschlagmontage

PAT FL- Beschlagmontage

Der Profil-Arbeits-Tisch Flügel-Beschlagmontage ist ein vielseitiger Dreh-Kipp-Tisch für die verschiedensten Einsatzmöglichkeiten im Montagebereich von Flügeln und kleinen Rahmen. Die Arbeitsplattform ist durch Auszüge und Schwenkarme in der Größe variabel.


Technische Daten

Länge:

1500 mm

Breite:

1400 mm

Höhe:

950 mm

Gewicht:

100 kg

Tragkraft:

100 kg

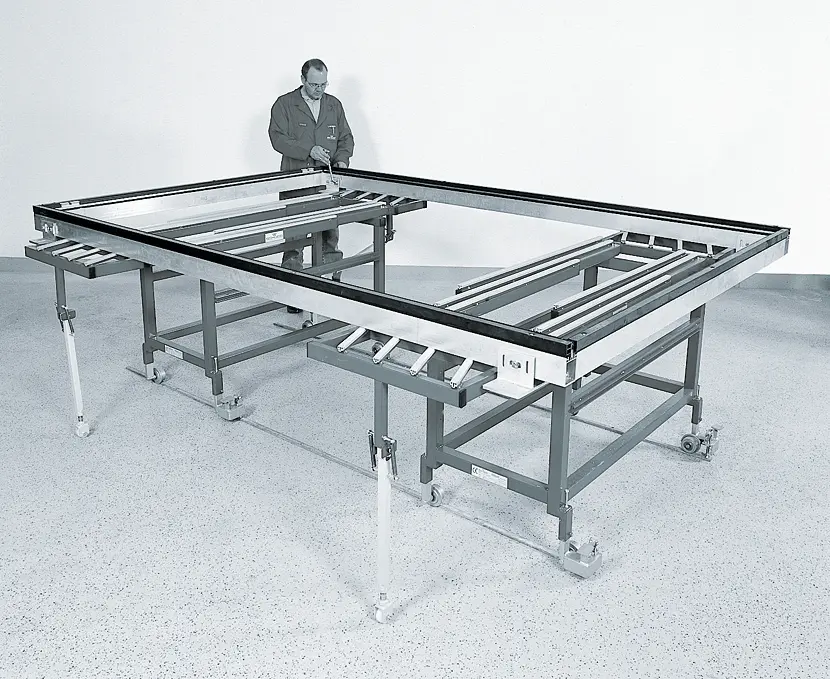

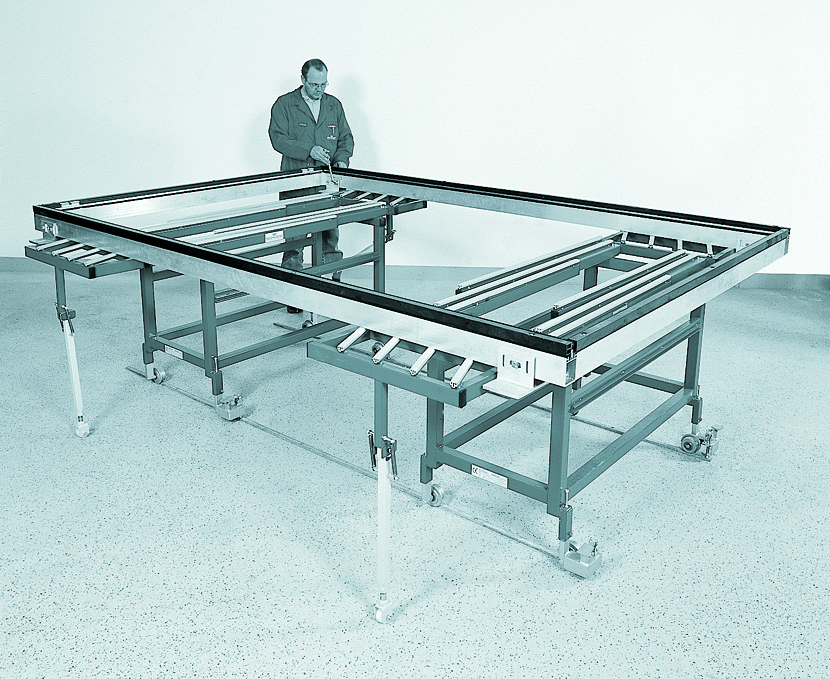

PAT Fassade

PAT Fassade

Die Profil-Arbeits-Tische Fassade sind ideale Arbeitsunterlagen für den Zusammenbau großer Elemente, wenn mehrere Tische aneinander gereiht werden. Die Arbeitstische sind verfahrbar und auf Schienen leicht zu positionieren. Sie können auch leicht zur Seite geschoben werden, wenn Sie nicht benötigt werden.


Technische Daten:

Länge:

2100 mm

Breite:

600 mm

Höhe:

900 mm

Gewicht:

130 kg

Tragkraft pro Tragsatz:

2400 kg

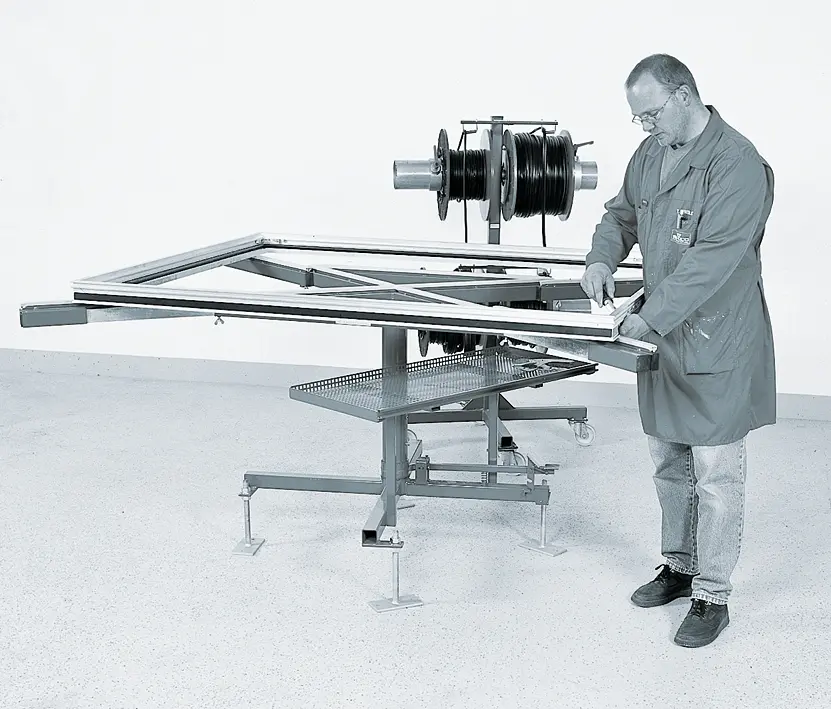

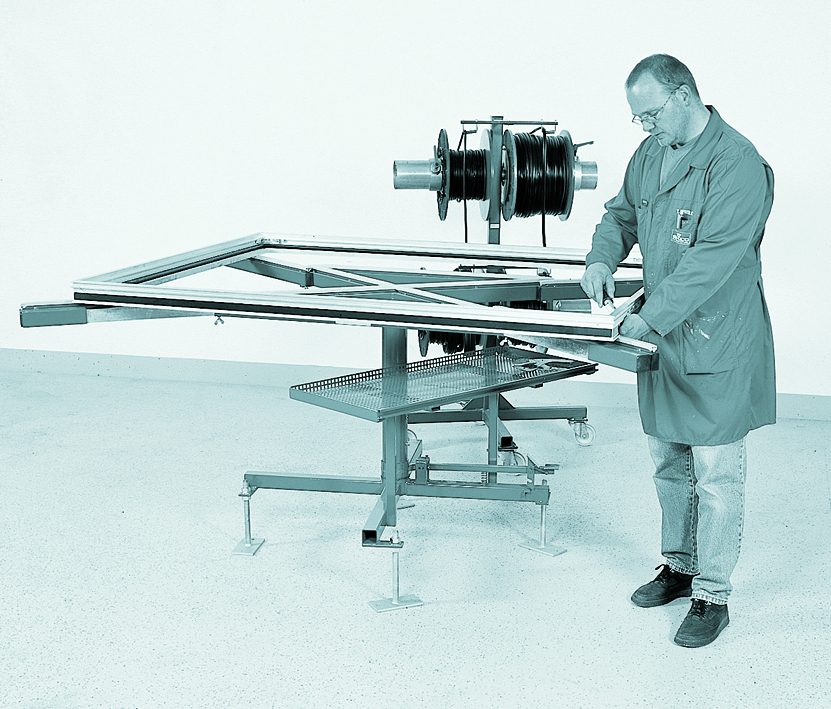

PAT Drehtisch

PAT Drehtisch

Der Profil-Arbeits-Tisch Drehtisch dient dem Auflegen von Flügeln und kleineren Rahmen. Hier können die Elemente um die senkrechte Achse gedreht werden.


Technische Daten:

Länge:

1400 mm

Breite:

1000 mm

Höhe:

750 mm

Gewicht:

65 kg

Tragkraft:

100 kg

Sonderlösungnen

Türstabmontageplatz / Türstabmntageplatz mit Höhenverstellung

Türstabmontageplatz / Türstabmntageplatz mit Höhenverstellung

Zum​ vertikalen​ Ablängen ​und ​für​ Gehrungsschnitte ​an​ dickwandigen​ Aluminium-Profilen,​ wie ​bei​ Balkonprofilen.


Technische Daten:

Länge:

2000 mm

Breite:

800 mm

Höhe:

2000 mm

Gewicht:

128 kg

Tragkraft:

50 kg

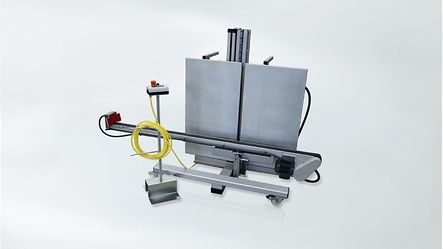

Hebehilfe

Hebehilfe

Die Hebehilfe hebt und transportiert Profile aus einer Langgutpalette auf eine Maschine wie z.B.

  • Foliiermaschine
  • Isomat
  • Doppelgehrungssäge
  • Bearbeitungszentrum
  • Dichtungseinziehmaschine
  • Vorlegemagazin oder beim Kommissionieren von Profilen von einer in die andere Langgutpalette.


Teleskop Hebehilfe

Teleskop Hebehilfe

Die Hebehilfe hebt und transportiert Profile aus einer Langgutpalette auf eine Maschine wie z.B.

  • Foliiermaschine
  • Isomat
  • Doppelgehrungssäge
  • Bearbeitungszentrum
  • Dichtungseinziehmaschine
  • Vorlegemagazin oder beim Kommissionieren von Profilen von einer in die andere Langgutpalette.

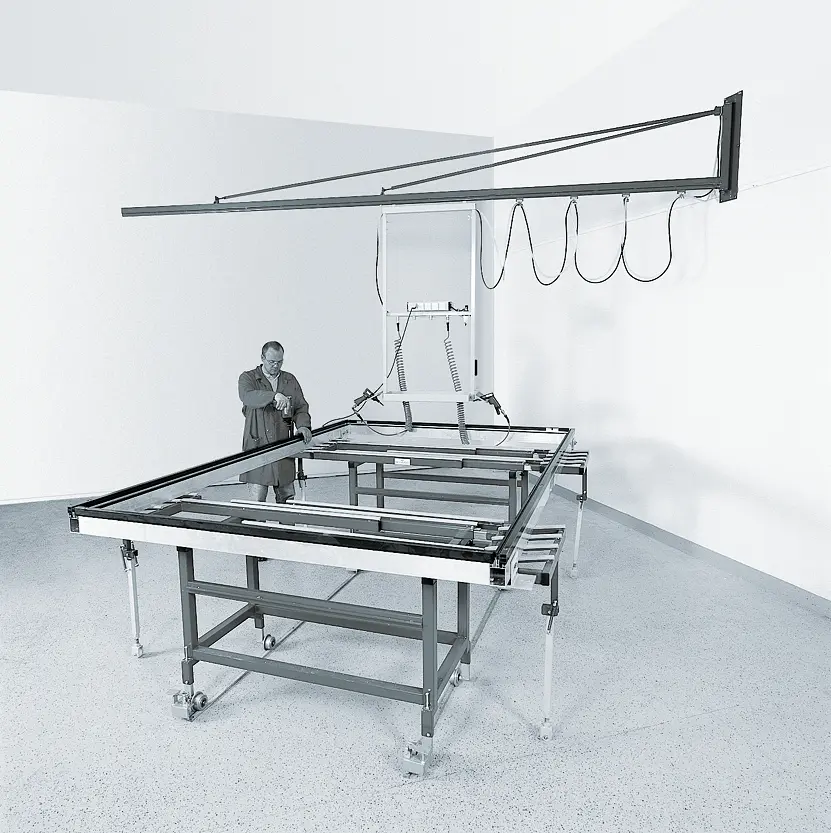

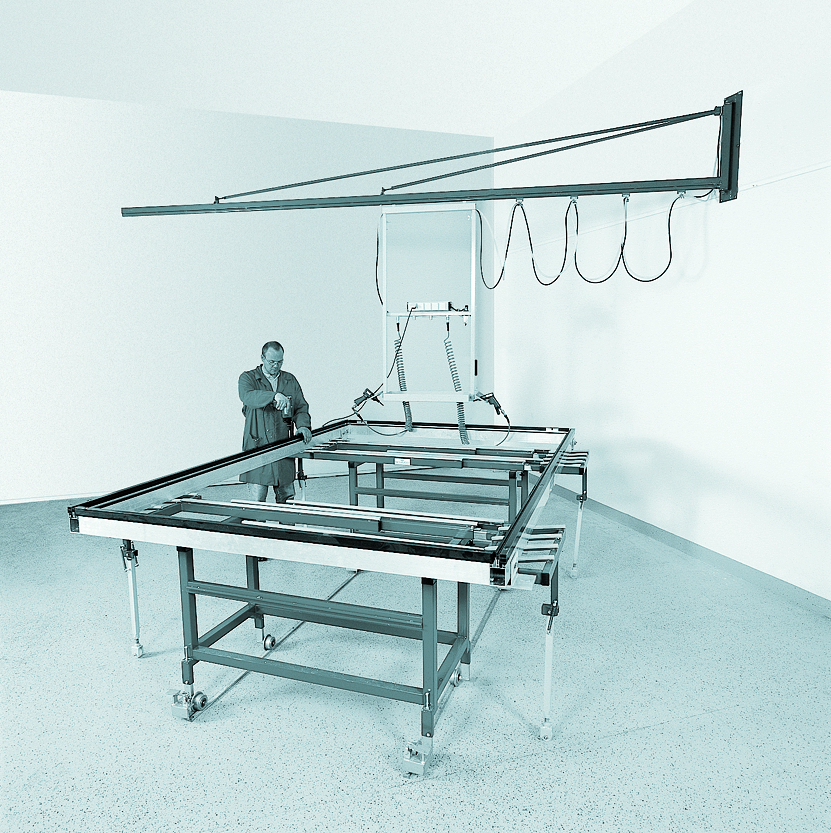

Geräteschwenkarm

Geräteschwenkarm

Zum einfachen Bereitstellen von Strom oder Druckluft.

  • Schwenkarm mit Gerätehaltern
  • Gerätehalter mit 4 Druckluft- und 4 Elektroanschlüssen
  • Werkzeugablage 700 x 240 mm
  • Zuleitung zum Arbeiten für maximal ein Druckluftgerät geeignet
  • Schwenkarm für Wandmontage


Technische Daten:

Länge:

5000 mm

Breite:

einstellbar

Höhe:

1800 - 3000 einstellbar

Gewicht:

61 kg

Tragkraft:

35 kg


Folieren von Profilen

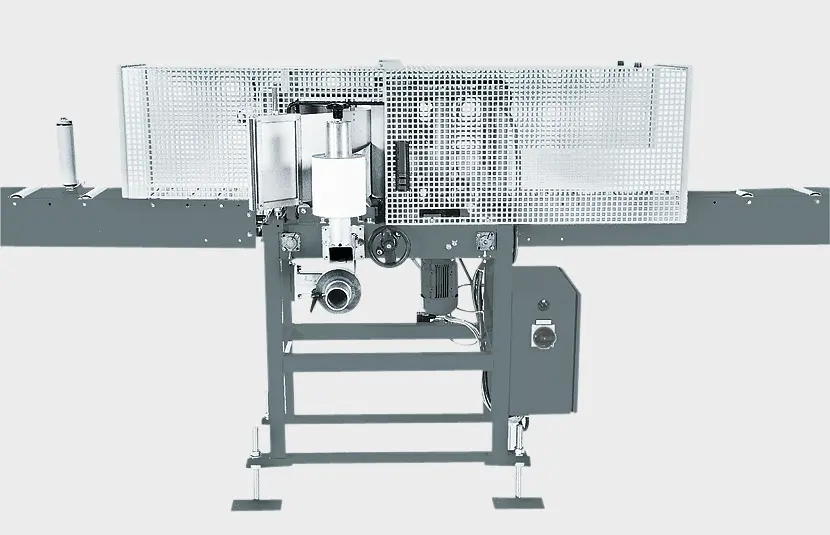

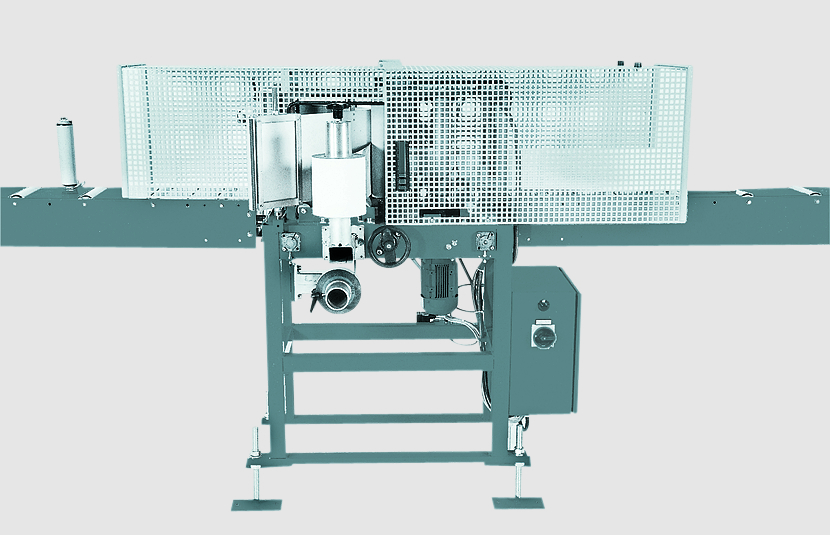

PFA Folieranlage

PFA Folieranlage

Mit der Profil-Folier-Anlage können alle Profile mit zwei parallel zueinander liegenden Flächen foliert werden. Ebenso ist es möglich, eine dritte Seite, die im rechten Winkel zu den beiden anderen Seiten liegt, in einem Arbeitsgang mit Folie zu bekleben.


Technische Daten:

Gesamtlänge:

10600 mm

Breite:

1000 mm

Höhe:

1300 mm

Zuführrollenbahn:

4000 kg

Abfuhrrollenbahn:

5000 mm

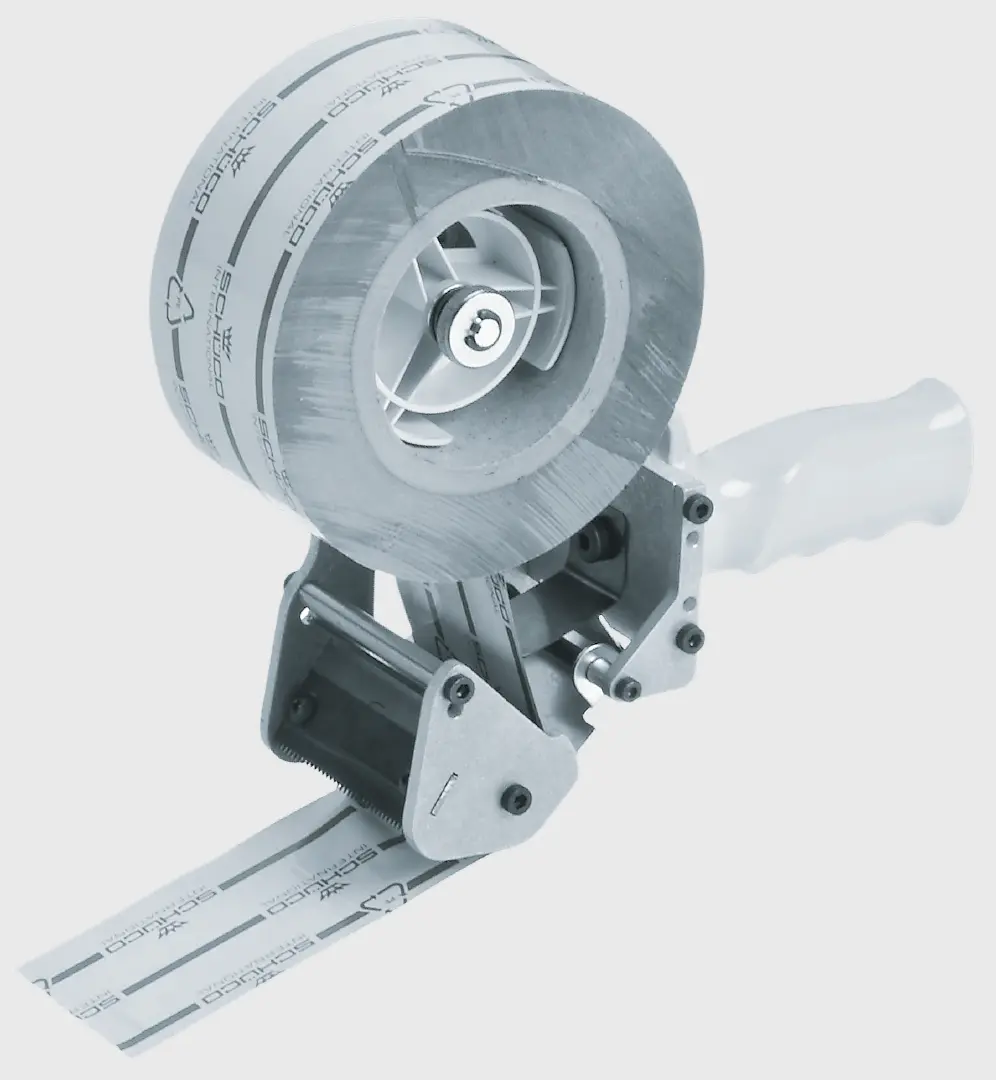

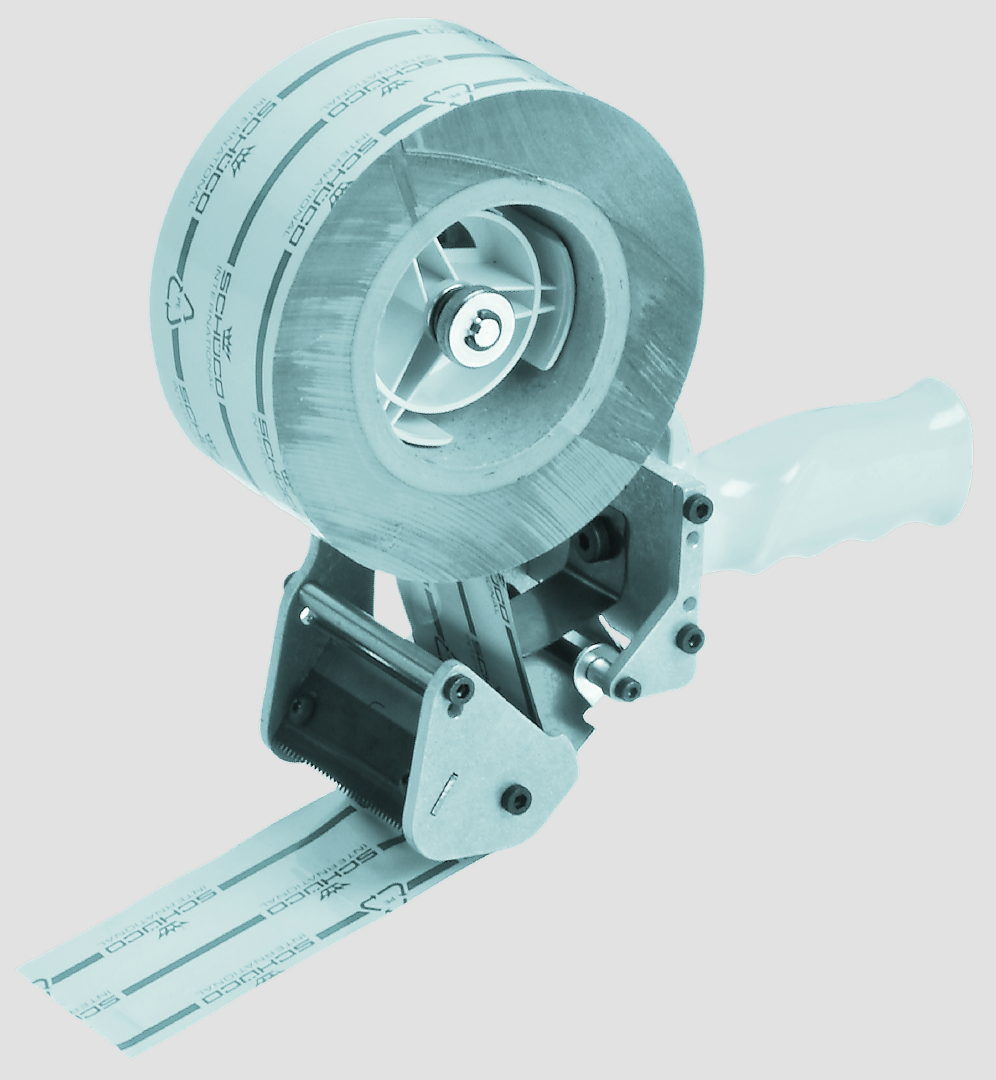

Handfoliergerät

Handfoliergerät

für Folierbreiten bis 65 mm, bzw. 150 mm

  • Oberflächenschutz für Fenster-, Türen- und Fassadenprofile für die weitere Bearbeitung
  • Seitliche Führungshilfe beim Abrollen
  • Einstellbare Bremse am Abroller

Transportwagen

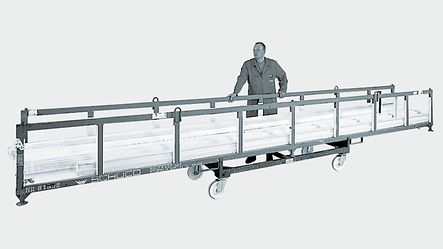

PTW Langgutpalette

PTW Langgutpalette

Profil-Transport-Wagen zum Befördern der Schüco Langgutpalette.

  • Für​ Profilpalette ​bis​ 760​ mm ​Breite
  • Robuste ​Stahlschweißkonstruktion
  • Verfahrbar​ durch ​4 ​Polyamid-Lenkrollen, ​Ø ​175 mm,​ davon​ 4​ mit​ Stoppeinrichtung


Technische Daten:

Länge:

4000 mm

Breite:

800 mm

Höhe:

420 mm

Gewicht:

76 kg

Tragkraft:

1300 kg

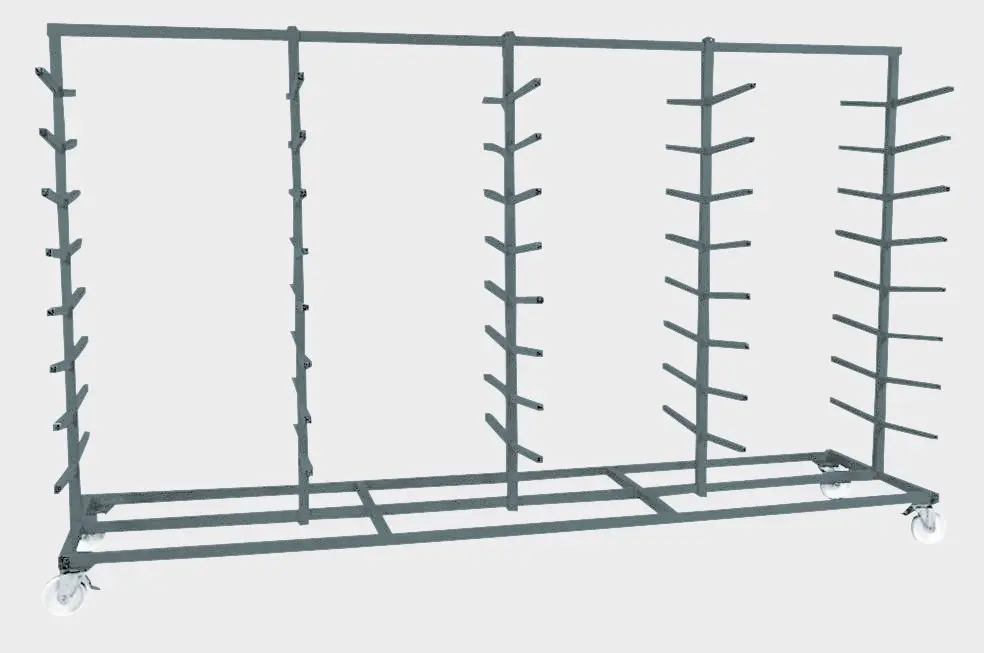

PTW Langgut

PTW Langgut

Profil-Transport-Wagen zum waagerechten Transport oder zur Lagerung von nicht zugeschnittenen Profilen oder Pfostenprofilen aus der Fassade.

  • Zweiseitig ​zu ​beladender​ Profilwagen
  • Links ​und​ rechts ​je ​8 ​Ablagearme
  • Tiefe ​475​ mm
  • Ablagearme ​fest​ verschweißt ​mit ​den ​Säulen
  • Ablagearme​ mit ​Gummiauflage
  • Mittelsäulen​ verstellbar
  • Verfahrbar​ durch 4 ​Polyamid-Lenkrollen, ​Ø ​175 ​mm,​ davon ​2 ​mit ​Stoppeinrichtung


Technische Daten:

Länge:

4000 mm

Breite:

1000 mm

Höhe:

2500 mm

Gewicht:

750 kg

Tragkraft:

1000 kg

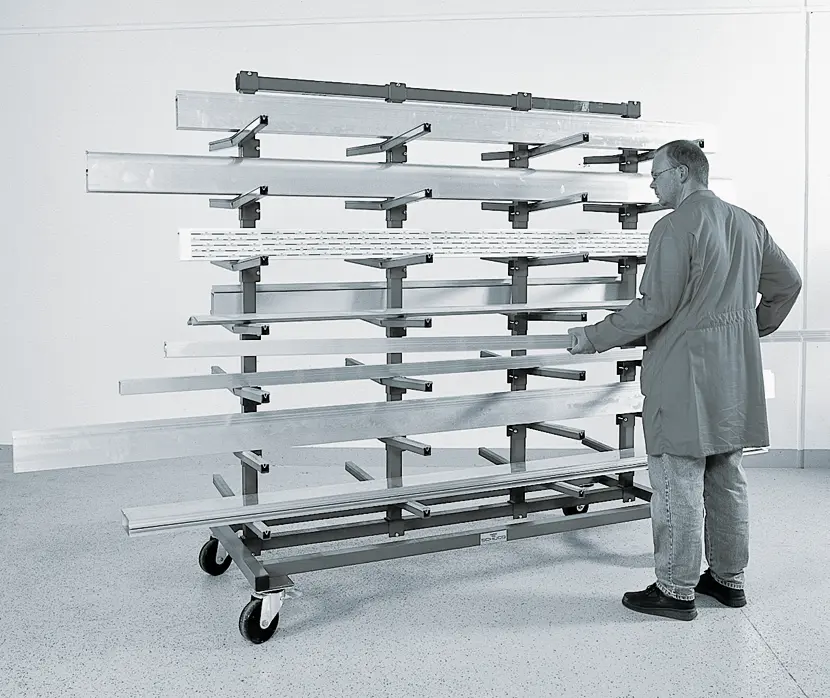

PTW Langstab

PTW Langstab

Für die waagerechte Lagerung und den Transport von langen Profilzuschnitten.

  • Zweiseitig​ zu ​beladender​ Profilwagen
  • 7 ​Ablagearmpaare ​je ​Säule, ​frei​ verstellbar,​ dadurch ​Abstand​ der​ Ablagearme​ variabel
  • Ablagearme ​mit​ Weichgummiauflage
  • 2​ Mittelsäulen​ verstellbar
  • Tiefe der Ablagearme je Seite 400 mm
  • Verfahrbar​ durch​ 4​ Polyamid-Lenkrollen,​ Ø​ 150​ mm,​ davon ​2​ mit​ Stoppeinrichtung


Technische Daten:

Länge:

2000 mm

Breite:

850 mm

Höhe:

2050 mm

Gewicht:

124 kg

Tragkraft:

1000 kg

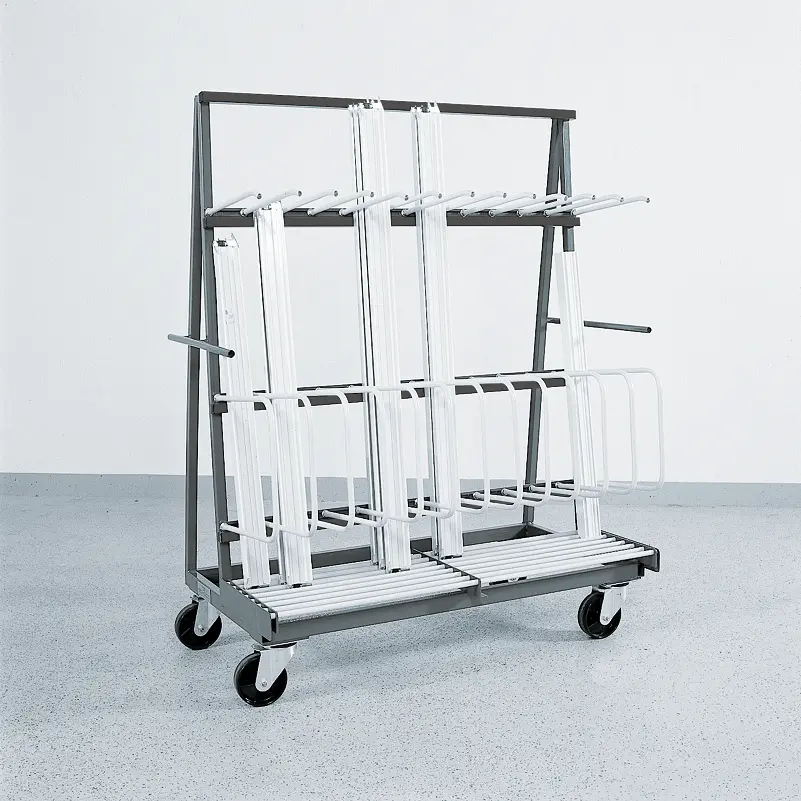

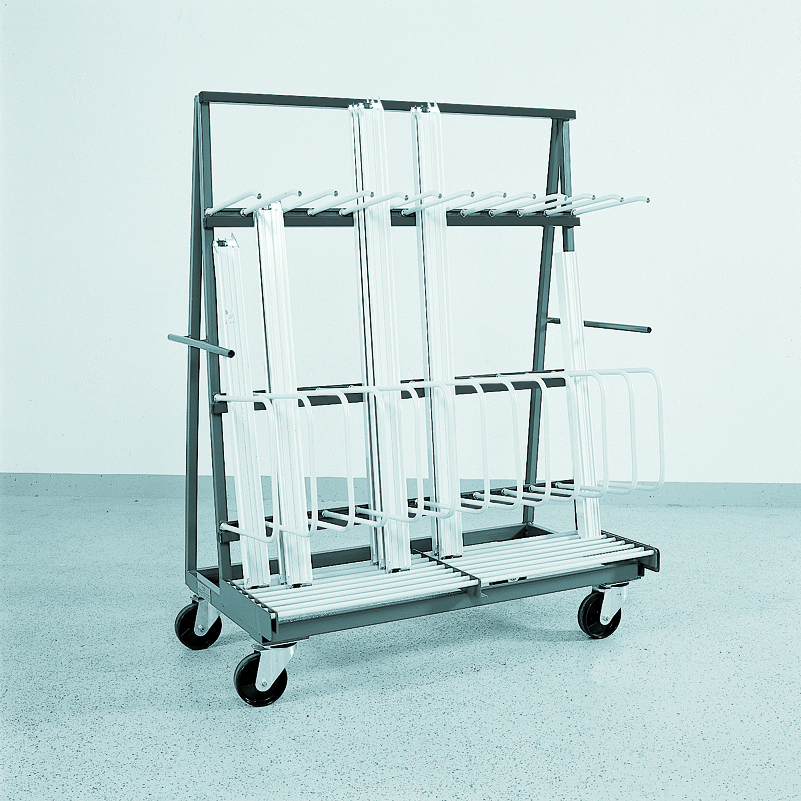

PTW Kurzstab

PTW Kurzstab

Für die senkrechte Lagerung und den Transport von kurzen und mittellangen Profilzuschnitten.

  • Einseitig​ zu ​beladender ​Profilwagen
  • 12​ Fächer
  • Fachbreite​ 90​ mm,​ einstellbar
  • Fachtiefe ​400 ​mm
  • Fachteiler​ und​ Aufstellfläche ​mit ​PVC-Überzug
  • Aufstellfläch​ als ​Stabrasterboden
  • Transportgriffe ​seitlich
  • Verfahrbar​ durch ​4​ Polyamid-Lenkrollen,​ Ø​ 150​ mm,​ davon ​2 ​mit​ Stoppeinrichtung


Technische Daten:

Länge:

1400 mm

Breite:

800 mm

Höhe:

1500 mm

Gewicht:

84 kg

Tragkraft:

1000 kg

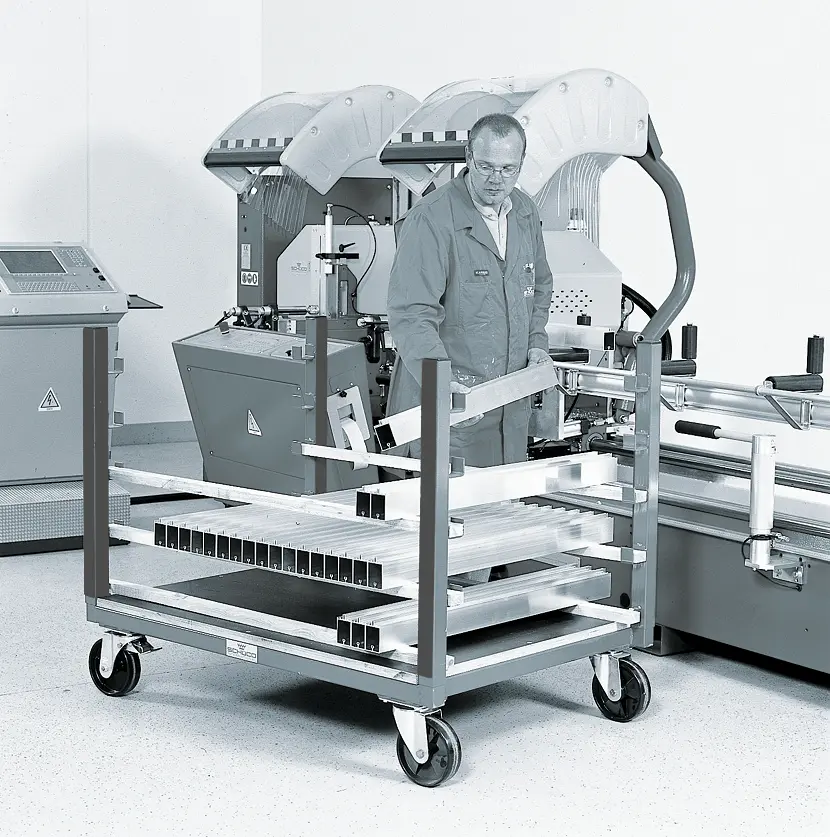

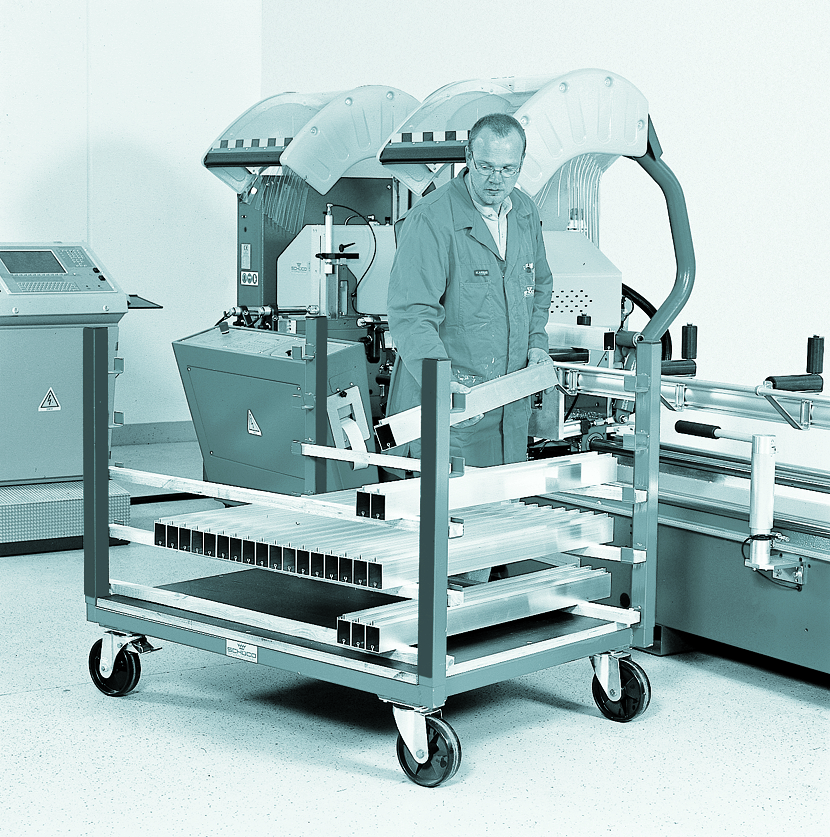

PTW Plattform

PTW Plattform

Der Profil-Transport-Wagen Plattform ist ein Universalwagen zum Transportieren von Kleinteilen und Profilzuschnitten in gestapelter Form.

  • Variabel​ zu ​beladender​ Profilwagen
  • 27 mm ​dicker ​Boden ​als​ Planboard
  • An ​allen ​4 ​Ecken ​800 ​mm​ lange ​Stahlrohre ​zum ​Aufstecken​ auf​ Rohrstummel
  • Stahlrohre​ sind​ an​ zwei​ Seiten mit​ Filz ​beklebt
  • Die ​Stahlrohre​ haben ​an ​einer​ Seite​ 4​ Auflagemöglichkeiten ​für ​Profiluntelagen
  • Verfahrbar​ durch ​4​ Polyamid-Lenkrollen,​ Ø​ 175 ​mm,​ davon​ 4​ mit​ Stoppeinrichtung


Technische Daten:

Länge:

1350 mm

Breite:

950 mm

Höhe:

1000 mm

Gewicht:

42 kg

Tragkraft:

1000 kg

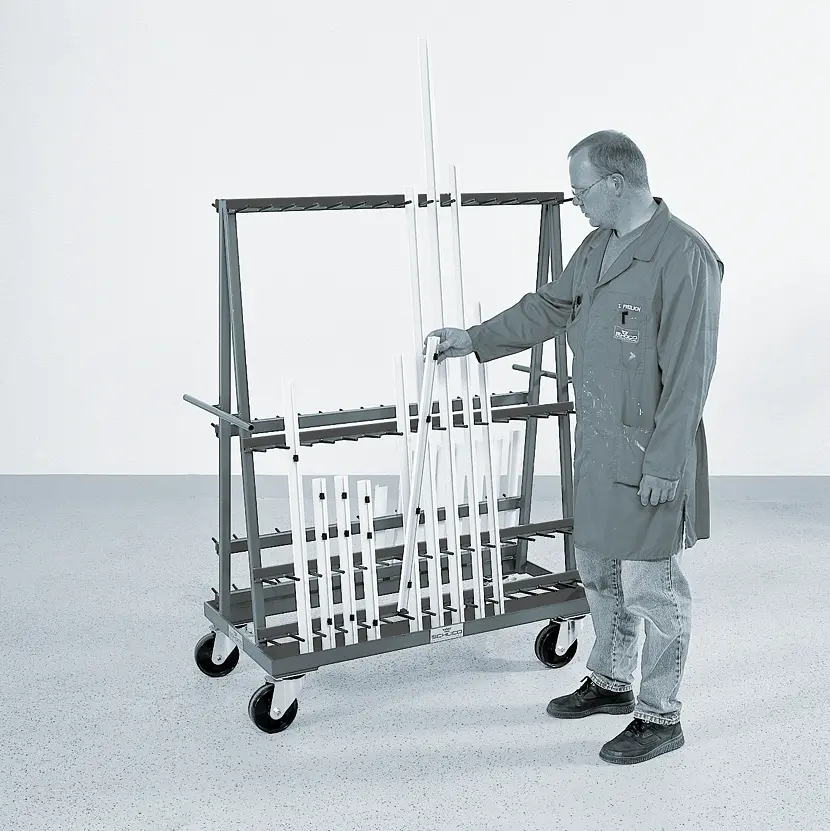

PTW Glasleisten

PTW Glasleisten

Der Profil-Transport-Wagen Glasleisten ist ausgelegt für den senkrechten Transport von Glasleisten.

  • Transportwagen für Glasleisten und Zusatzprofile
  • Anlageteil 1400 mm hoch
  • Anlageteil mit 4 Sortierkämmen mit fester Unterteilung
  • 30 Fächer insgesamt, je Seite 15 Fächer
  • Fachtiefe 100 mm
  • Fachbreite 65 mm
  • Aufstellfläche mit Filz beklebt
  • Verfahrbar durch 4 Polyamid-Lenkrollen, Ø 150 mm, davon 2 mit Stoppeinrichtung


Technische Daten:

Länge:

1200 mm

Breite:

600 mm

Höhe:

1600 mm

Gewicht:

62 kg

Tragkraft:

300 kg

PTW Flügelrahmen

PTW Flügelrahmen

Der Profil-Transport-Wagen Flügelrahmen ist das mobile Rahmenlager schlechthin. Filzauflagen gewährleisten kratzfreies Ein-, und Ausziehen der Rahmen.

  • Wagen für den Transport von Flügelrahmen
  • Anlageteile und Aufstellfläche zum Schutz der Profiloberflächen mit Filz belegt
  • Fachhöhe: 2300 mm
  • Fachbreite: 100 mm
  • Fächeranzahl: 16
  • Verfahrbar durch 4 Polyamid-Lenkrollen, Ø 150 mm, davon 2 mit Stoppeinrichtung


Technische Daten:

Länge:

2100 mm

Breite:

800 mm

Höhe:

2550 mm

Gewicht:

118 kg

Tragkraft:

1000 kg

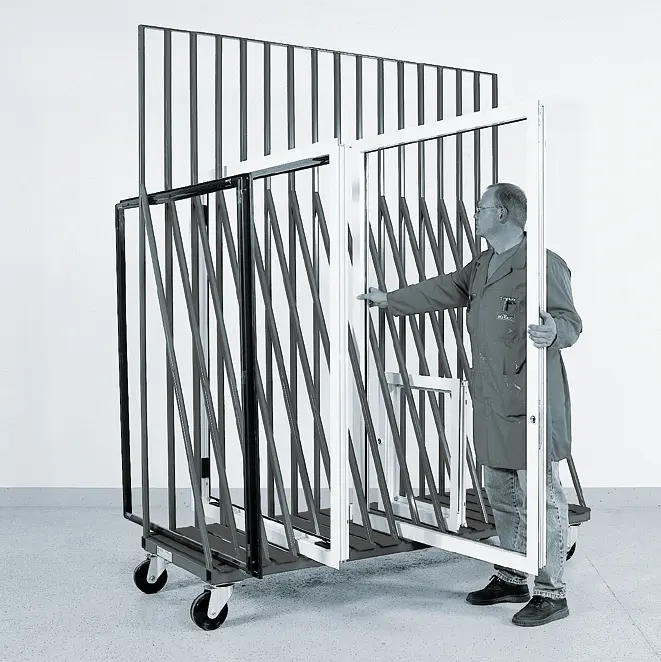

PTW Blendrahmen

PTW Blendrahmen

Der Profil-Transport-Wagen Blendrahmen dient als mobiles Zwischenlager. Die Rahmen können komfortabel über Rollen eingeschoben werden. Über eine Handbremse werden die Rahmen im Wagen fixiert.

  • Anlageteile zum Schutz der Profiloberflächen mit Filz belegt
  • Höhe der Aufstellrollen über Boden 330 mm
  • Fachhöhe: 2450 mm, Fachbreite: 140 mm
  • Verfahrbar durch 4 Polyamid-Lenkrollen, Ø 150 mm, davon 2 mit Stoppeinrichtung
  • Bremseinrichtung zum Halten der Elemente beim Transport


Technische Daten:

Länge:

2100 mm

Breite:

800 mm

Höhe:

2550 mm

Gewicht:

118 kg

Tragkraft:

1000 kg

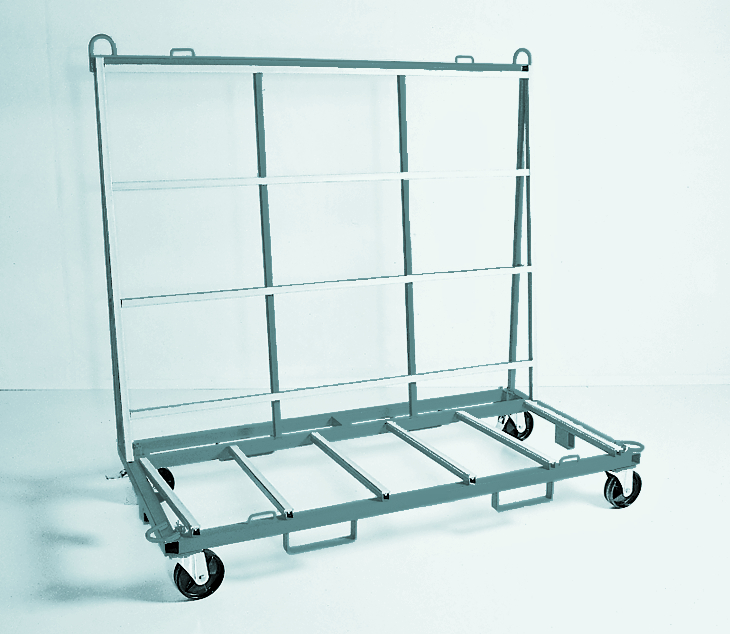

PTW Kommission Indoor

PTW Kommission Indoor

Profil-Transport-Wagen Kommission indoor ist ausgelegt für den innerbetrieblichen Transport. Die Wagen können im unbeladenen Zustand Platz sparend ineinandergeschoben werden.

  • Im unbeladenen Zustand ineinander schiebbar
  • Nutzbreite 700 mm
  • Anlagehöhe 1500 mm
  • Anlageteil und Aufstellfläche mit verschleißfestem, gegen wasserlösliche Lacke beständigem Gummiprofil belegt
  • Verfahrbar durch 4 Polyamid-Lenkrollen, Ø 150 mm, davon 2 mit Stoppeinrichtung


Technische Daten:

Länge:

2120 mm

Breite:

950 mm

Höhe:

1900 mm

Gewicht:

78 kg

Tragkraft:

750 kg

PTW Kommission Outdoor

PTW Kommission Outdoor

Der Profil-Transport-Wagen Kommission outdoor ist ausgelegt für den innerbetrieblichen Transport bzw. den Transport zur Baustelle. Der Wagen ist für den Gabelstapler- und Krantransport geeignet und besitzt durch seine abnehmbaren Räder einen sicheren Stand auf dem LKW.

  • Anlageteil und Aufstellfläche mit verschleißfestem, gegen wasserlösliche Lacke beständigem Gummiprofil belegt
  • Verfahrbar durch 4 Polyamid-Lenkrollen, Ø 175 mm, davon 2 mit Stoppeinrichtung


Technische Daten:

Länge:

2000 mm

Breite:

980 mm

Höhe:

1950 mm

Gewicht:

90 kg

Tragkraft:

750 kg

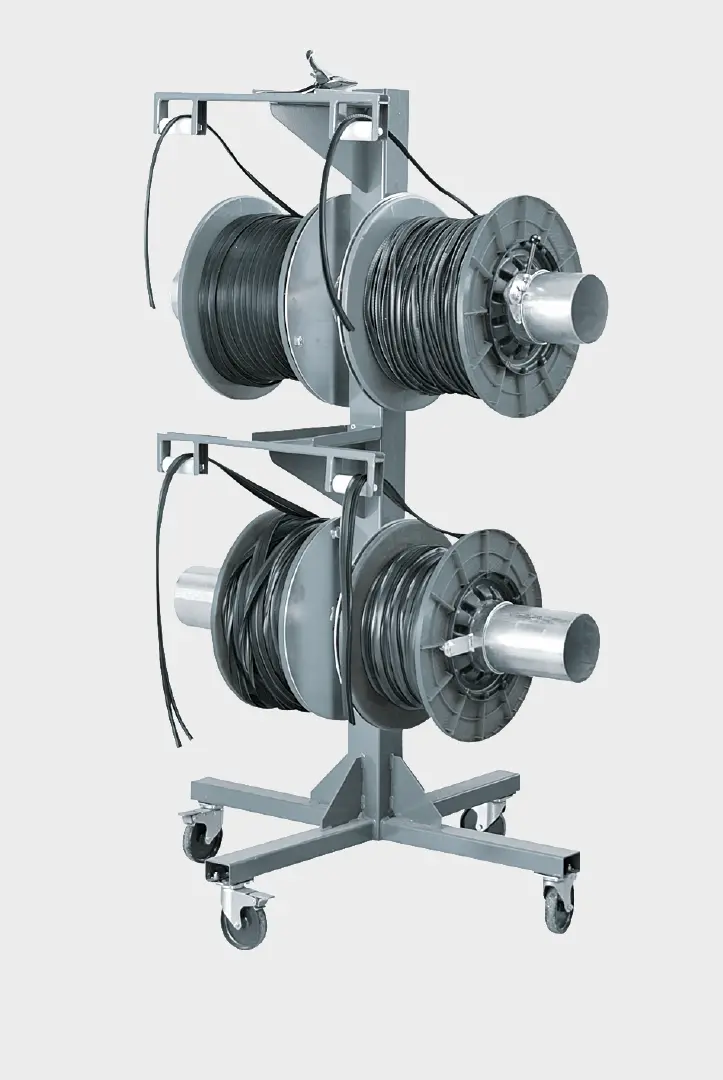

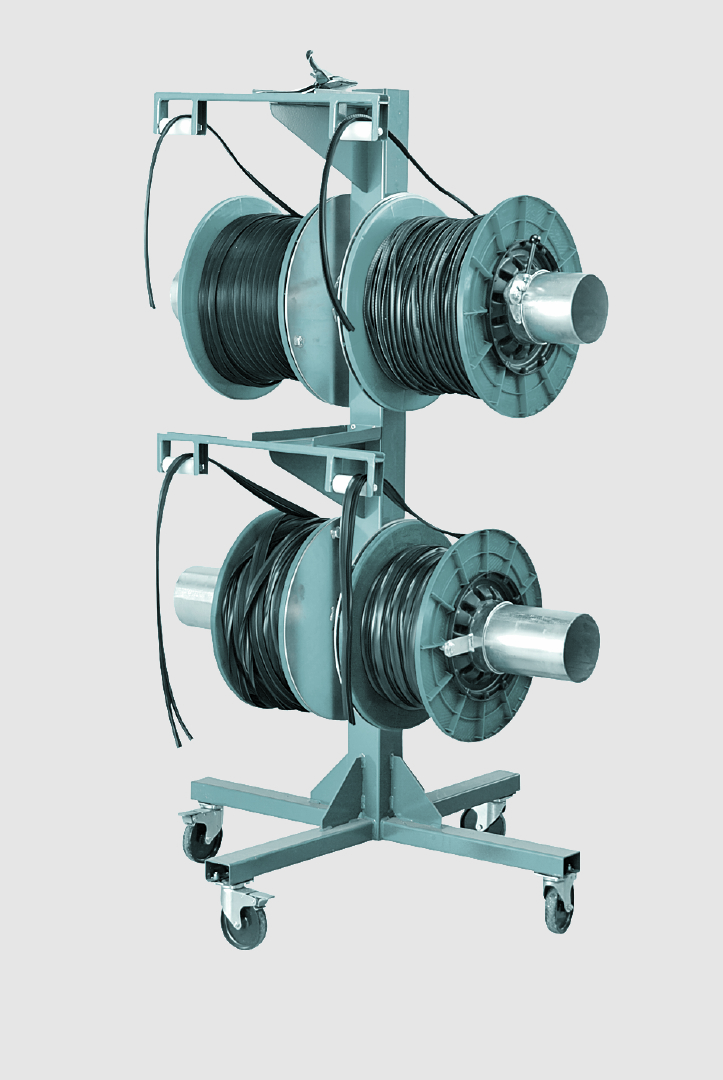

Spulenständer

Spulenständer

Zur Aufnahme von Schüco Dichtungsspulen.

  • Zur Aufnahme von 4 Mehrwegspulen.
  • Im Rohr befindet sich eine Wickelbremse.
  • Der Spulenständer ist in alle Richtungen verfahrbar und mit Feststellbremsen ausgerüstet.


Technische Daten:

Länge:

960 mm

Breite:

960 mm

Höhe:

1500 mm

Gewicht:

60 kg

Zubehör

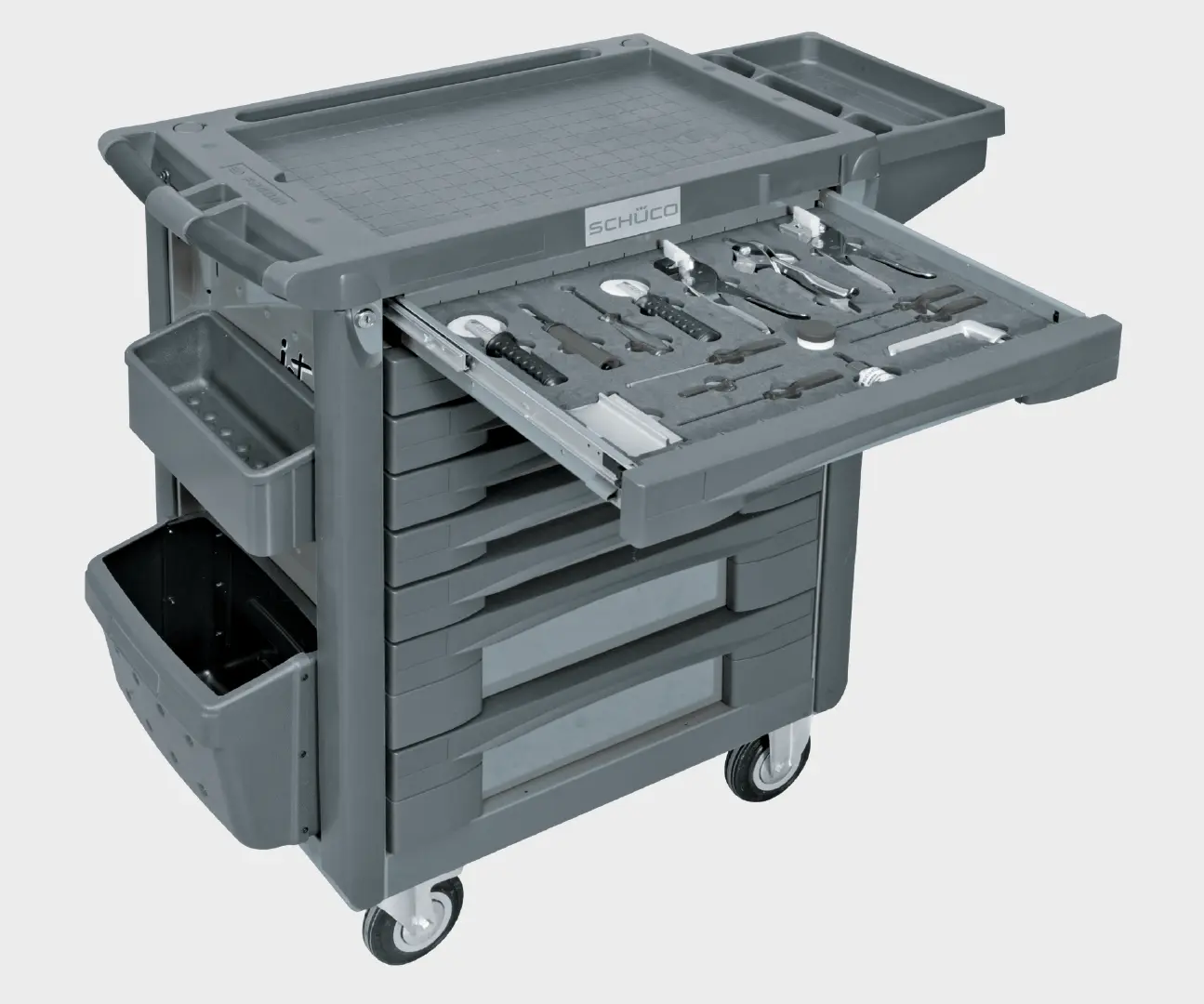

Werkstattwagen

Werkstattwagen

Wagen zum Bereitstellen von Handwerkzeugen für den Metallbauer mit Sondereinlagen für Schüco Werkzeuge.

  • 8 unterschiedliche Werkzeugmodule (optional)
  • Große Arbeitsplatte aus Polypropylen mit ergonomischen Griff
  • 8 Schubladen (6 x 60 mm, 2 x 130 mm)
  • Schubladen mit Vollauszug
  • Schubladengriff mit integrierter Verriegelung
  • Zentralverriegelung
  • 2 Lenkrollen und 2 Spurrollen (125 mm)
  • Stoppeinrichtung


Technische Daten:

Länge:

770 mm

Breite:

475 mm

Höhe:

960 mm

Gewicht:

90 kg

Druckluft-Tankstelle

Druckluft-Tankstelle

Zur Befüllung des Druckluft-Sprühers. (Art.-Nr. 296 702)

  • Stationär
Druckluft-Sprüher

Druckluft-Sprüher

Für die sparsame und gezielte Anwendung der Reiniger bzw. Entfetter (Art.-Nr. 298 290) und des Silikonöls (Art.-Nr.298 466).

  • Wiederbefüllbar
  • Fülladapter beiliegend
  • Füllmenge ca. 0,4 Liter
  • Betriebsdruck: 0,6 − 1,

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
