Name: AS PD 75.HI Performance Line
Brand: Schüco

Posuvný systém Schüco Panorama Design AS PD 75.HI Performance Line

Schüco AS PD 75.HI - Individualita bez složitosti

Posuvné dveře Panorama Design AS PD 75.HI spojují rozmanité funkční a designové vlastnosti do různých produktových řad, aniž by ztratily svou individualitu. Technické parametry všech řad jsou shodně na nejvyšší úrovni. Díky dalším funkcím, jako je integrace sluneční clony, nabízejí posuvné dveře Panorama Design vysokou míru svobody při navrhování. Kromě standardně dostupných variant otevírání lze posuvné prvky libovolně konfigurovat a přizpůsobit požadavkům na individuální provedení fasády.

Ocenění

Ocenění

Ocenění

Výhoda při zpracování

Méně výměn nástrojů na CNC strojích díky standardizaci velikostí.
Odstranění složitého frézování - nahrazuje se alternativami (např. vsuvky na křídle pro uchycení kování).
V případě potřeby může kompletní výrobu převzít společnost Schüco PreFab v Paderbornu.
Spojení Square-Cut umožňuje montáž rámu přímo na staveništi – odpadá objemná přeprava hotových rámů.
Komponenty TipTronic se instalují v dílně a na staveništi je stačí jenom připojit
Rychlá revize: Kartáčové těsnění je instalováno v klipsovém profilu, který lze z rámu snadno vyjmout.
Horní a boční nastavení rámu se provádí pomocí seřizovacích šroubů, které nevyžadují vlastní seřizovací držáky.
Montáž pojezdových válečků bez použití nářadí díky sponám namísto pojistné podložky

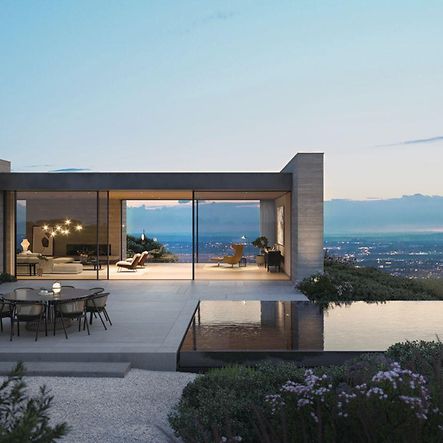

Galerie

Obrázky

Ocenění

Technické informace

Výška křídla min.: 1000 mm
Výška křídla max.: 3500 mm
Výška křídla min.-max.: 1000...3500 mm
Šířka křídla min.: 1000 mm
Šířka křídla max.: 3500 mm
Šířka křídla min.-max.: 1000...3500 mm
Pohledová šířka křídla: 0 mm
Pohledová šířka prostoru zaháknutí min.: 35 mm
Stavební hloubka systému min.: 218 mm
Stavební hloubka systému min. - max.: 218...218 mm
Hodnota Uw okna ≥: 0,82 W/(m²·K)
Těsnost proti nárazovému dešti: E 1050
Odolnost proti vniknutí: do RC 3
Způsob ovládání: elektricky
Hmotnost křídla max.: 600 kg
Pohledová šířka min.: 35 mm
Tloušťka skla / panelu max.: 60 mm
Stavební hloubka celkem: 218 mm
Stavební hloubka křídla: 75 mm
Šířka prvku max.: 19800 mm
Výška prvku max.: 3500 mm
Pohledová šířka rámu: 0 mm
Pohledová šířka sloupek min.: 0 mm
Pohledová šířka sloupek min.-max.: 0...0 mm
Pohledová šířka štulp min.: 35 mm
Pohledová šířka štulp min.-max.: 35...35 mm
Tloušťka skla / panelu min.-max.: 40...60 mm
Výška prahu: 0 mm
Oblast použití: Použití uvnitř, Použití venku, Bytové stavby, Objektové stavby, Dveře, Fasády, Zdravotnictví, Školství, Ubytovny
Provedení štulpu: Ano
Počet křídel: 4
Pevná pole / pevně nastavená křídla: Ano
Počet kolejnic: 2-kolejnicové
Pojezdová lišta - materiál: Hliník
Pojezdový vozík - materiál: Hliník
Povrchy: RAL, Práškování, Eloxování, Lak
Zakrytě ležící zablokování: Ano
Zakrytě ležící systém pohonu: Ano
TipTronic: Ano
Pohon elektronický: Ano
Typ / způsob otvírání: Typ 2A, Typ 2A/1, Typ 2B, Typ 2C, Typ 2E, Type 2G/1, Type 2G
Průvzdušnost: Třída 4
Odolnost proti zatížení větrem: Třída C4
Těsnící úrovně: 4
Možná sluneční clona Schüco: Ano
Elektronická kontrola: Ano
Značení CE: Ano
Cradle2Cradle: Ano
