Name: AOC 50 TI
Brand: Schüco

Fasádní systém Schüco AOC 50 TI

Nasazovací konstrukce na dřevo - pro fasády a průhledné střešní konstrukce s jedinečnými vlastnostmi

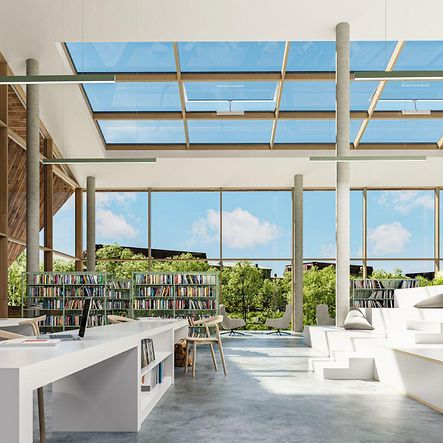

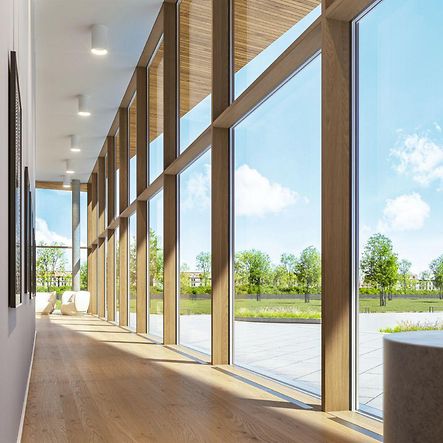

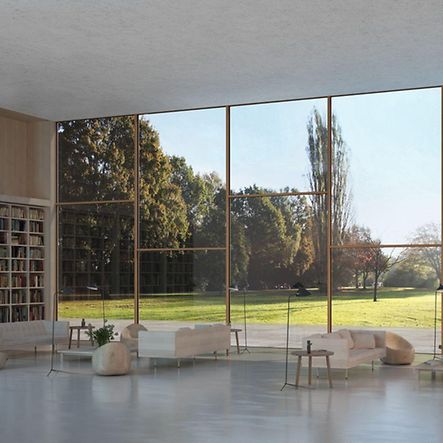

S fasádním systémem Schüco AOC 50 TI (Timber) lze realizovat technicky i designově dokonalé průhledné střešní konstrukce a velkoformátové vertikální fasády v systémové šířce 50 mm nasazené na dřevěné nosné konstrukci.

Nové systémové komponenty umožňují jednoduché a bezpečné provedení i těch největších okenních elementů, včetně přenosu zatížení a šroubových průchodek – a to i u trojitého zasklení.

Inovační těsnící systém střešní plochy s integrovanými šroubovými průchodkami zajišťuje maximální tepelnou izolaci.

Nasazovací konstrukce na dřevo v sobě spojuje energeticky efektivní a designově náročné stavitelství s racionální výrobou a montáží.

Výhoda při zpracování

Těsnost na všech úrovních. Nový tvar těsnění umožňuje libovolný počet výměn za použití materiálu s minimálním odpadem
Technologie GI (Gasket Injection - Technology) s těsnícím kusem příčníku a flexibilním injektorem pro spolehlivé, čisté a rychlé utěsnění napojení příčníku
Průbězné těsnění sloupků zaručující spolehlivé zpracování – především u velkoformátových fasád a průhledných střešních konstrukcí
Speciální nosné profily s polohovacími pomůckami pro zpracovatele dřeva

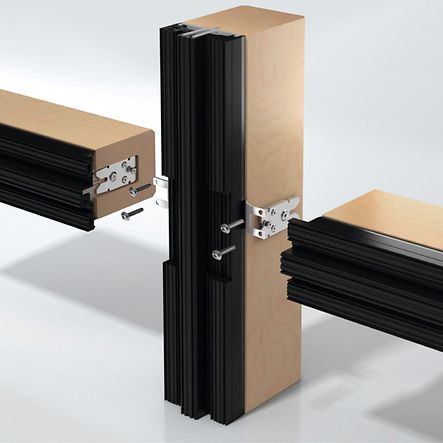

Dřevěná T-spojka Ricon značky Knapp pro jednoduchou a rychlou montáž fasády i u šikmých nebo polygonálních T-spojek

Galerie

Obrázky

Technické informace

Hodnota Uf rámu ≥: 0,71 W/(m²·K)
Pohledová šířka min.: 50 mm
Tloušťka skla / panelu max.: 70 mm
Hmotnost max.: 1100 kg
Povrchy: Práškování, Eloxování, Lak
Průvzdušnost: AE
Těsnost proti nárazovému dešti: [5226_32]
Pevnost v rázu: I5/E5
Odolnost proti vniknutí: do RC 3
Zajišťující proti pádu: Ano
Hmotnost prvku max.: 1100 kg
Pohledová šířka min.-max.: 50 mm
Pohledová šířka přítlačný / krycí profil: 50 mm
Pohledová šířka vně: 50 mm
Pohledová šířka uvnitř: 50 mm
Pohledová šířka sloupek: 50 mm
Pohledová šířka rám: 50 mm
Pohledová šířka křídlo: 50 mm
Tloušťka skla / panelu min.: 8 mm
Tloušťka skla / panelu min.-max.: 8...70 mm
Hmotnost skla/výplně max.: 1100 kg
Úhel namontování: 2-105 °
Fasáda polygon - úhel: 20 °
Prosvětlená střešní konstrukce vert. sklon min.: 2 °
Prosvětlená střešní konstrukce vert. sklon max.: 105 °
Prosvětlená střešní konstrukce vert. sklon min.-max.: 2...105 °
Prosvětlená střešní konstrukce: Ano
Odvodnění: Ano
Odolnost proti zemětřesení: Ano
Odolnost proti zatížení větrem: 2,7/4,05 [kN/m²]

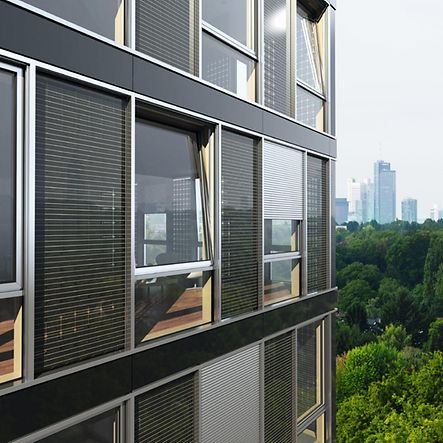

Napojení na protisluneční ochranu: Ano
Parapetní zábradlí: nasazeno, předsazeno
Certifikáty: Certifikát pasivního domu
Značení CE: Ano
Pasivní dům vhodný: Ano
Recyklovatelné: Ano
Normy: DIN EN 1627, DIN EN 13830, Všeobecné schválení stavebního dozoru (AbZ)
Schválení stavebního dozoru: Ano
