Montáž

Stroje na spojování rohů

Schüco CC 400 M / CC 400 E

Efektivní lisování 4 rohových spojů u okenních, dveřních a fasádních elementů, které tvoří obvodové, na pokos nařezané hliníkové profily.
Bezbariérové vkládání přednastavených rámů nebo volných profilových tyčí.
Současné automatické lisování 4 rohů zaručuje rychlé a spolehlivé procesy spojování rámů.
Horizontální zpracování profilových rámů
Díky vlastnímu upínacímu a lisovacímu systému Schüco jsou tolerance řezu rovnoměrně rozloženy na všechny 4 rohy rámu

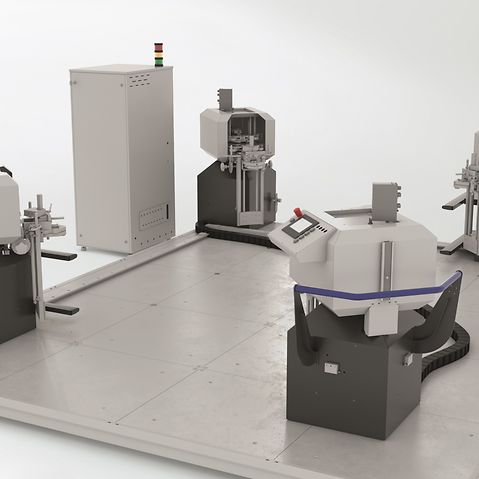

SCHÜCO CC 400 M

1 pevná lisovací hlava, 2 volně nastavitelné lisovací hlavy posouvající se volně po vodících lištách na ocelové pracovní desce
Kalibrace 2 lisovacích hlav s digitálním displejem
Flexibilní lisovací hlava nastavitelná pomocí 2 laserů
Rychlé přizpůsobení různým profilům pomocí vřetena a ručního kola
Více místa vynecháním podpěr
Stěna profilu 2 mm
Větší tloušťky na vyžádání
Min. rozteč mezi spodním a horním nožem 31 mm
Max. rozteč 166 mm (bez přestavby), s přestavováním děrovacího nože 213 mm

SCHÜCO CC 400 E

Elektronické polohování obou lineárních hlav
Elektronické polohování horních děrovacích nožů
Více místa vynecháním podpěr
Stěna profilu 2 mm
Větší tloušťky na vyžádání
Min. rozteč mezi spodním a horním nožem 31 mm
Max. rozteč 166 mm (bez přestavby), s přestavováním děrovacího nože 213 mm

Schüco CC 120 A

Stroj na spojování rohů se vstřikováním lepidla. V tomto stroji jsou kombinovány 3 pracovní činnosti:

Lisování rámu
Frézování slepovacích otvorů
Dávkovaná injektáž lepidla

Jednoduché ovládání stroje zajišťuje manuálně nastavitelný regulátor frézování a čerpadla.

Schüco CC 300

Stroj na spojování rohů pro extrémní požadavky:

Maximální výška lisování 300 mm
5 úrovní lisování
Minimální vnitřní velikost rámu: 270 x 270 mm

Díky tomu je umožněno zpracování jak malých, tak i velkých rámů.

Schüco EVM S

Pro hospodárné lisování rohových spojů u hliníkových oken a dveří.

Stroj na utěsnění zkosených ploch profilů

Stroj na utěsnění zkosených ploch profilů - pro nanášení těsnící hmoty (č. prod. 298 864) na zkosené hliníkové plochy.

Presovač na stlačený vzduch

K montáži spojovacích hřebů hliníkových rohových resp. T-spojů v upevněném rámu.

Automat na výrobu závorovacích táhel

Automat na výrobu závorovacích táhel LA 100

Automat na výrobu závorovacích táhel slouží k automatickému vysekávání otvorů a ke krácení závorovacích táhel Schüco. Načítání dat z SchüCal pomocí QR-kódu garantuje kvalitní výpočet a výrobu závorovacích táhel. Stroj je dimenzován pro děrovací nástroje SimplySmart

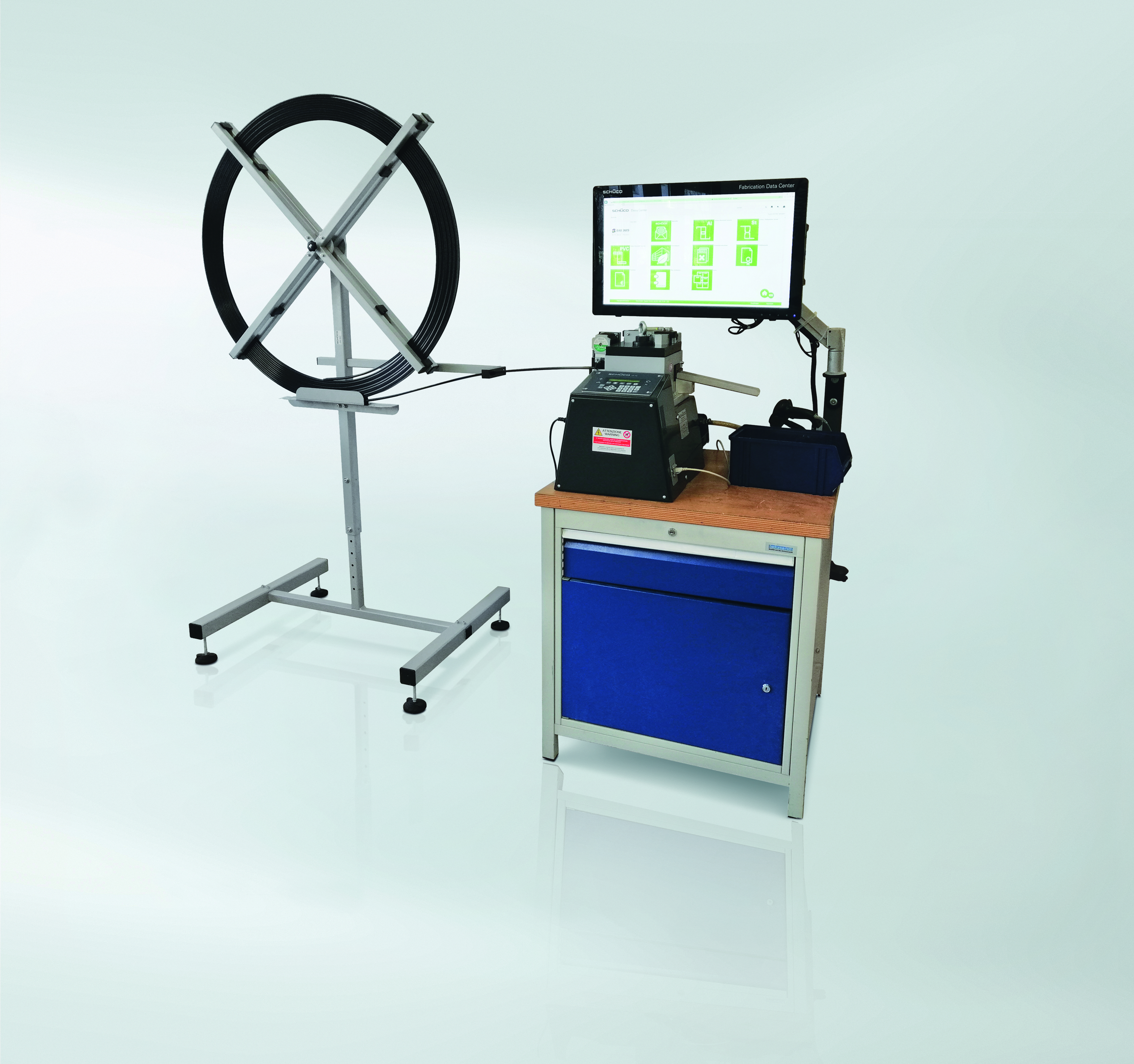

Automat na výrobu závorovacích táhel LA 10

Nový automat na výrobu závorovacích táhel představuje malou „revoluci“ ve výrobě oken. V kombinaci s Schüco Fabrication Data Center je pak zpracování kování Schüco SimplySmart ještě spolehlivější, jednodušší a rychlejší.

Tato inteligentní dvojice přebírá všechny procesní kroky – od výpočtu přes automatické lisování až po řezání závorovacích táhel na délku. Od nynějška lze bez problémů realizovat nejrůznější typy otvírání, velikosti křídel a třídy odolnosti. A to díky tomuto malému, ale velmi výkonnému pomocníku.

Automat na spony

Schüco GC 100

K automatickému upevnění úchytů zasklívací lišty.

Odpadá časově náročné manuální nacvakování úchytů zasklívací lišty.
Úchyty zasklívací lišty jsou upínány v předepsaných roztečích.

Upozornění

V zájmu technického pokroku si vyhrazujeme právo na úpravy rozměrů a konstrukční změny. Uvedená vyobrazení se mohou lišit od příslušného originálu a/nebo obsahovat příplatkové prvky.
