Řezání

Zdvojené pokosové pily

PDG Dual Cut 610, 630, 650

Zdvojená pokosová pila na šikmé řezání profilů pomocí 600mm řezacích kotoučů vyjíždějících zespoda.
Pro hliníkové profily, přímé řízení z SchüCal.

Servomotor pro nastavování úhlů
Natáčení a náklon

Technická data:

	PDG dual Cut 610	PDG dual Cut 630	PDG dual Cut 650
Počet CNC os:	1	3	5
Mobilní hlava (osa X):	CNC	CNC	CNC
Natáčení:	manuální	CNC	CNC
Náklon:	pneumatický	pneumatický	CNC
Mezilehlý úhel natáčení:	Ano	Ano	Ano
Mezilehlý úhel náklonu:	Ne	Ne	Ano
Provedení:	5,0 m nebo 6,6 m	5,0 m nebo 6,6 m	5,0 m nebo 6,6 m
Motor:	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW
Otáčky řezacího kotouče:	2400 U/min	2400 U/min	2400 U/min
Rozsah natáčení:	140° (vnější); 22,5° (vnitřní)	140° (vnější); 22,5° (vnitřní)	140° (vnější); 22,5° (vnitřní)
Úhel náklonu:	90° a 45° (vnitřní)	90° a 45° (vnitřní)	90° a 45° (vnitřní)
Ø řezacího kotouče:	2 x 600 mm	2 x 600 mm	2 x 600 mm
Délka řezu (min.):	470 mm (u 90°)	470 mm (u 90°)	470 mm (u 90°)
Délka řezu (max.):	5000 mm / 6600 mm (dle provedení)	5000 mm / 6600 mm (dle provedení)	5000 mm / 6600 mm (dle provedení)
Hmotnost:	3150 kg / 3370 kg (dle provedení)	3150 kg / 3370 kg (dle provedení)	3150 kg / 3370 kg (dle provedení)

Prospekt PDG Dual Cut (pdf, 3,1 MB)

PDG E-Cut 650, 600 L, 500

Zdvojená pokosová pila na řezání profilů pomocí 650/600/500mm řezacích kotoučů, pro hliníkové profily, přímé ovládání z SchüCal

Servomotor pro nastavování úhlů

Technická data:

	PDG e- Cut 650	PDG e- Cut 600	PDG e- Cut 500
Provedení:	5,0 m nebo 6,6 m	5,0 m nebo 6,6 m	5,0 m nebo 6,6 m
Motor:	230/400 V / 2x5,5 kW	230/400 V / 2 x 2,2 kW	230/400 V / 2 x 2,2 kW
Otáčky řezacího kotouče:	2800 U/min	2800 U/min	2800 U/min
Úhel náklonu	20° (vnější); 45° (vnitřní)	20° (vnější); 45° (vnitřní)	10° (vnější); 45° (vnitřní)
Ø řezacího kotouče:	2 x 650 mm	2 x 600 mm	2 x 500 mm
Délka řezu (min.):	350 mm (u 2 x 90°); 352 mm (u 2 x 45°); 270 mm (pomocí software)	350 mm; 270 mm (pomocí software)	350 mm; 270 mm (pomocí software)
Délka řezu (max.):	5000 mm / 6600 mm (dle provedení)	5000 mm / 6600 mm (dle provedení)	5000 mm / 6600 mm (dle provedení)
Hmotnost:	2580 kg / 2720 kg (dle provedení)	2000 kg / 2280 kg (dle provedení)	2000 kg / 2280 kg (dle provedení)

PDG Cut 550

Zdvojená pokosová pila na řezání profilů pomocí 550mm řezacích kotoučů, pro hliníkové profily, ovládání z SchüCal.

Pneumatické nastavování úhlů

Technická data:

Provedení:	5,5 m nebo 6,6 m
Motor:	230/400 V / 2x2,2 kW
Otáčky řezacího kotouče:	2800 U/min
Úhel náklonu:	vnější až 22,5°
Pevné dorazy u:	90°/45°/22,5° (možnost nastavení mezilehlého úhlu)
Průměr řezacího kotouče:	2 x 550 mm
Délka řezu (min.):	min. 370 mm; < 370 mm (pomocí software)
Délka řezu (max.):	5000 mm / 6600 mm (dle provedení)
Hmotnost:	1900 kg / 2400 kg (dle provedení)

PDG souprava

500mm řezací kotouč, pro hliníkové profily, zadávání rozměrů pomocí klávesnice

Pneumatické nastavování úhlů

Technická data:

Provedení:	5,0 m nebo 6,0 m
Motor:	230/400 V / 2x2,2 kW
Otáčky řezacího kotouče:	2800 U/min
Úhel náklonu:	vnější až 22,5°
Pevné dorazy u:	90°/45°/22,5° (možnost nastavení mezilehlého úhlu)
Ø řezacího kotouče:	2 x 500 mm
Délka řezu (min.):	300 mm, <300 mm s dorazem krátkého přířezu
Délka řezu (max.):	5000 mm / 6600 mm (dle provedení)
Hmotnost:	1830 kg / 2140 kg (dle provedení)

PDG Twin

400mm řezací kotouč, pro hliníkové profily, zadávání rozměrů pomocí klávesnice

Manuální nastavování úhlů

Technická data:

Provedení:	4,0 m nebo 6,0 m
Motor:	230/400 V / 2x2,2 kW
Otáčky řezacího kotouče:	2800 U/min
Úhel náklonu:	45° (vnější) -90°
Úhel vyklopení:	45° (vnější); -45° (vnitřní)
Ø řezacího kotouče:	2 x 400 mm
Délka řezu (min.):	421 mm; až na 210 mm s dorazem krátkého přířezu
Délka řezu (max.):	4000 mm / 6600 mm
Hmotnost:	700 kg / 867 kg (dle provedení)

Pily pro řezání zasklívacích lišt

GS 500

Stroj GS 500 na řezání zasklívacích lišt slouží k racionálnímu zpracování zasklívacích lišt. Naměření lišty a její nařezání zabere jen minimum času. Umožňuje to dispoziční zásobník a zásobník profilů.

Automatické vkládání Schüco spon pro uchycení zasklívacích lišt

Technická data:

Motor:	400 V
Rozsah natáčení:	+ 45° / 90° / -45°
Ø řezacího kotouče:	400 mm
Délka řezu (min.):	200 mm
Délka řezu (max.):	6000 mm
Hmotnost:	480 kg

GS200 / GS100

Pila na řezání zasklívacích lišt.

Automatické vkládání Schüco spon pro uchycení zasklívacích lišt

Technická data:

Provedení:	GS 100
Motor:	400 V / 2,8 kW
Rozsah natáčení:	+ 45° / 90° / -45°
Ø řezacího kotouče:	400 mm
Hmotnost:	370 kg

GS 50

Měřící systém GS 50 s dorazem profilů, společně s jednohlavou pilou Schüco PES 400 (nebo podobnou) vytváří levnou variantu pily na řezání zasklívacích lišt.

Nastavení dorazu pomocí servomotoru

Technická data:

Motor:	230 V
Délka:	3000 mm
Šířka válečků:	400 mm
Pracovní výška:	850 - 1050 mm
Hmotnost:	180 kg

Zkracovací a pokosové pily

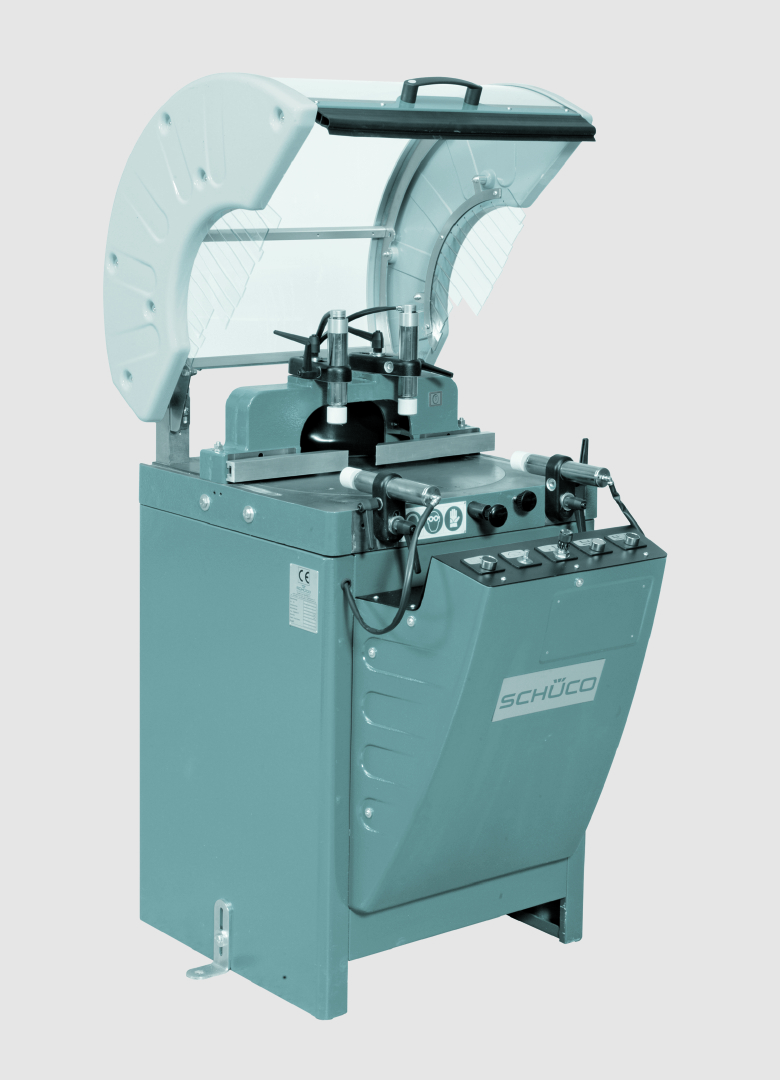

PES 400

Jednohlavá pila 400 k ekonomickému řezání hliníkových profilů.

Technická data:

Motor:	~ 400 V / 1,8 kW
Horizontální rozsah pokosu:	0°/ 90°/ 0°
Rastrové pozice:	45°/ 90°/-45°
Ø řezacího kotouče:	400 mm
Ø odsávacího hrdla:	100 mm
Hmotnost:	230 kg

Posuvná pila 215 NS

K provádění vertikálních a horizontálních zkosených řezů hliníkových profilů.

Nastavení pomocí šnekové převodovky s ruční klikou

Technická data:

Motor:	400 V / 3 kW
Otáčky:	2800 U/min
Šířka řezu:	450 mm (u 90°)
	310 mm (u 45°)
Výška řezu:	215 mm (u 90°)
	150 mm (u 45°)
Horizontální rozsah pokosu:	45° (vlevo) / 25° vrcholový úhel (vpravo)
Vertikální rozsah pokosu:	60° vrcholový úhel (vlevo) / 30° vrcholový úhel (vpravo)
Šířka válečků:	400 mm
Ø řezacího kotouče:	550 mm
Ø odsávacího hrdla:	100 mm
Hmotnost:	300 kg

Posuvná pila 200 NCS

K provádění vertikálních a horizontálních zkosených řezů hliníkových profilů.

Motorické nastavení náklonu včetně digitálního indikátoru

Technická data:

Motor:	~ 400 V / 3 kW
Otáčky:	2800 U/min
Šířka řezu:	420 mm (u 90°)
	300 mm (u 45°)
Výška řezu:	200 mm (u 90°)
	140 mm (u 45°)
Horizontální rozsah pokosu:	45° (vlevo) / 25° vrcholový úhel (vpravo)
Vertikální rozsah pokosu:	60° vrcholový úhel (vlevo) / 30° vrcholový úhel (vpravo)
Ø řezacího kotouče:	520 mm
Ø odsávacího hrdla:	100 mm
Hmotnost:	350 kg

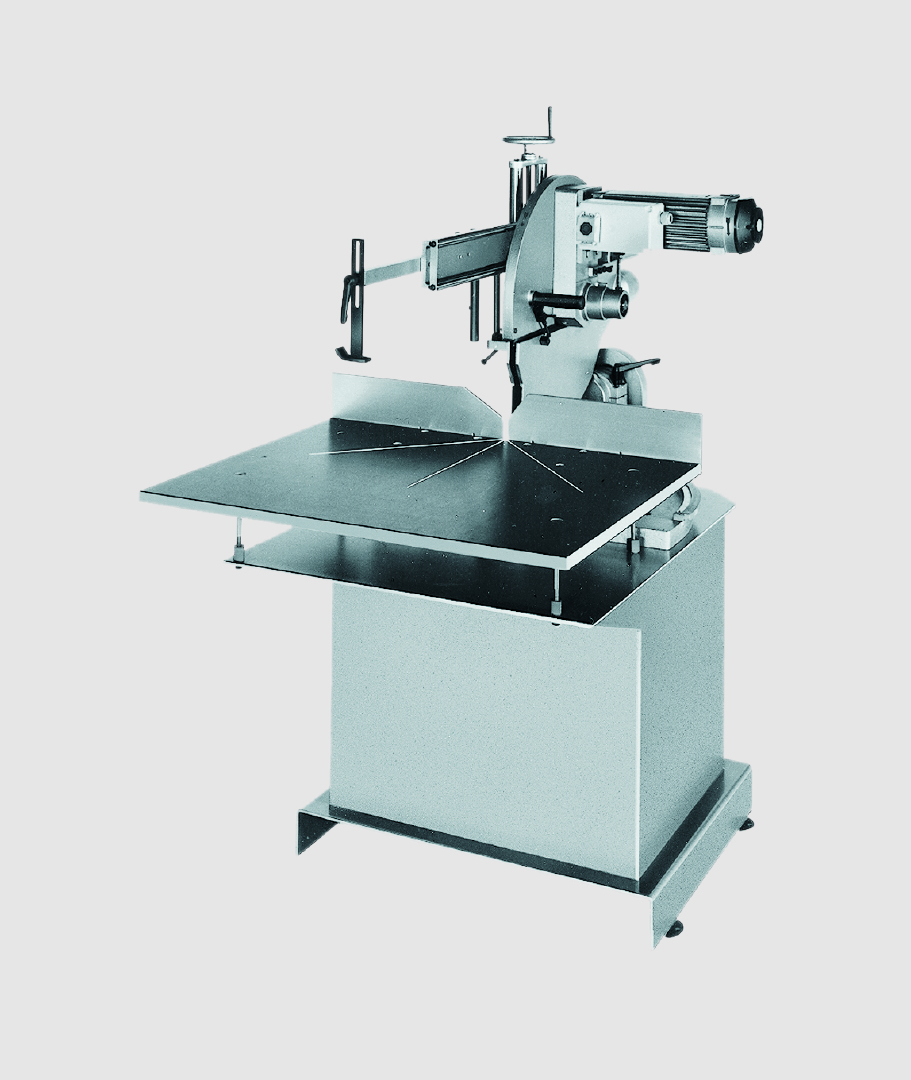

Posuvná pila 200 NS

K provádění vertikálních a horizontálních zkosených řezů hliníkových profilů.

Nastavení pomocí šnekové převodovky s ruční klikou

Technická data:

Motor:	400 V / 3 kW
Otáčky:	2800 U/min
Šířka řezu:	420 mm (u 90°)
	300 mm (u 45°)
Výška řezu:	200 mm (u 90°)
	140 mm (u 45°)
Horizontální rozsah pokosu:	45° (vlevo) / 25° vrcholový úhel (vpravo)
Vertikální rozsah pokosu:	60° vrcholový úhel (vlevo) / 30° vrcholový úhel (vpravo)
Ø řezacího kotouče:	520 mm
Ø odsávacího hrdla:	100 mm
Hmotnost:	300 kg

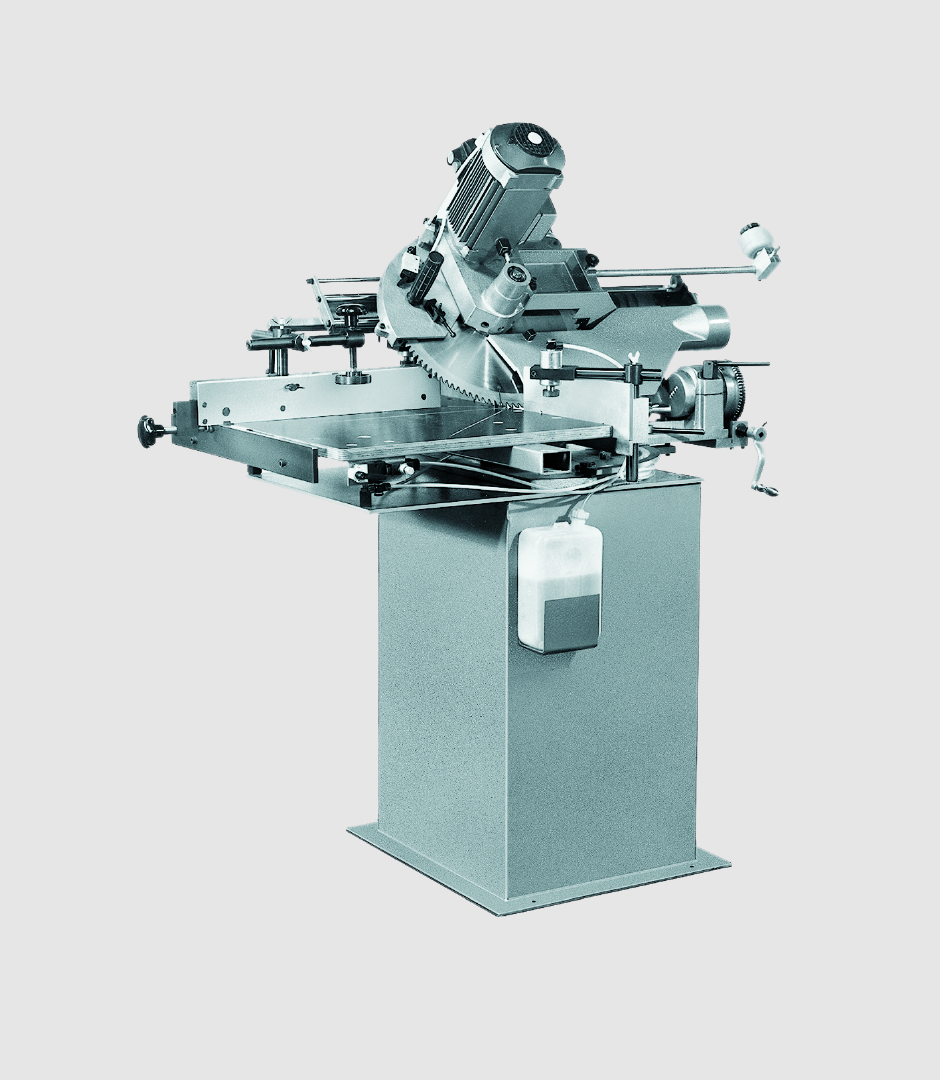

Posuvná pila 170 NS

Nastavení pomocí šnekové převodovky s ruční klikou

Technická data:

Motor:	400 V / 3 kW
Otáčky:	2800 U/min
Šířka řezu:	430 mm (u 90°)
	305 mm (u 45°)
Výška řezu:	170 mm (u 90°)
	115 mm (u 45°)
Horizontální rozsah pokosu:	45° (vlevo) / 25° vrcholový úhel (vpravo)
Vertikální rozsah pokosu:	60° vrcholový úhel (vlevo) / 30° vrcholový úhel (vpravo)
Ø řezacího kotouče:	420 mm
Ø odsávacího hrdla:	100 mm
Hmotnost:	300 kg

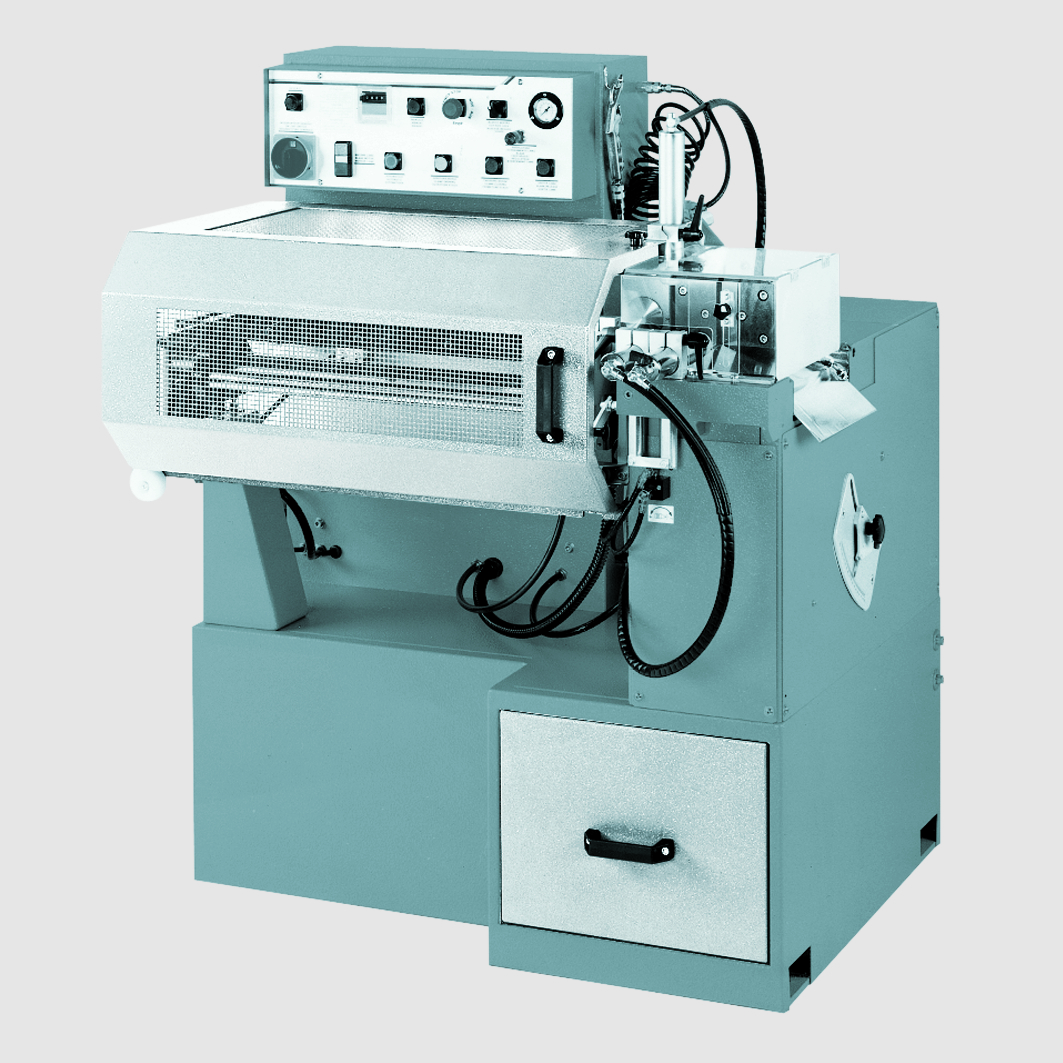

PSA

Automat na řezání profilů, pro krátké nebo cyklické řezy hliníkových profilů.

Technická data:

Motor:	400 V / 3 kW
Otáčky:	2800 U/min
Zdvih automatického přivádění:	max. 600 mm
Zbytkové kusy:	min. 90 mm
Ø řezacího kotouče:	400 mm
Horizontální rozsah pokosu:	90°
Hmotnost:	350 kg

Schüco BS 550

K vertikálnímu přířezu a řezání na pokos tlustostěnných hliníkových profilů, např. u balkonových profilů.

Technická data:

Motor:	400 V / 3 kW
Otáčky:	2800 U/min
Rozsah pokosu:	20° (oboustranně)
Rastrové pozice:	45° (vlevo) / 90° / 45° (vpravo)
Ø řezacího kotouče:	550 mm
Ø odsávacího hrdla:	80 mm a 50 mm
Hmotnost:	827 kg

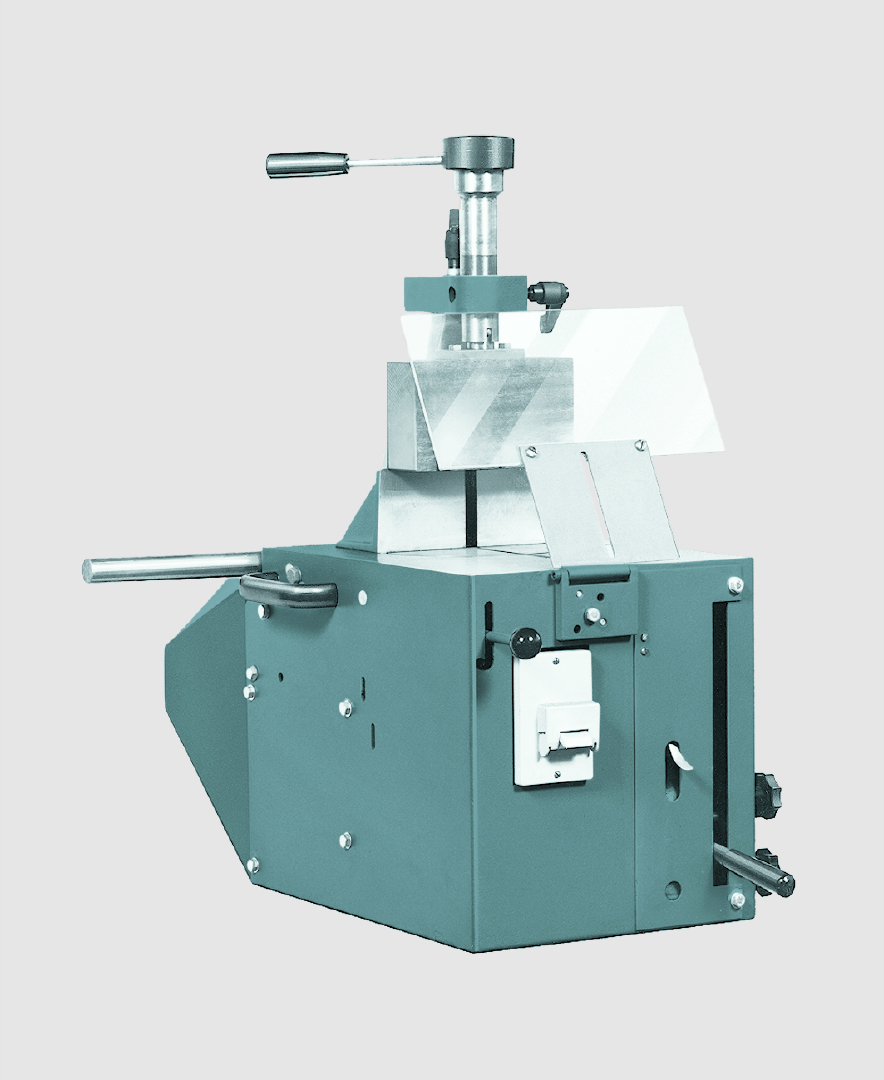

Pokosová pila TL 350

Pro hliníkové a plastové profily s kotoučem 350.

Technická data:

	TL 350
Motor:	400 V / 2 kW
Rychlost řezání:	3200 m/min
Ø řezacího kotouče:	350 mm
Rastrování:	-45°/ 90°/+45°
Horizontální rozsah pokosu:	25° (vlevo) / 45° (vpravo)
Hmotnost:	68 kg

Vyřezávací a posuvné pily

PAS Compact und PAS Compact 650

K vyřezávání a řezání hliníkových profilů. Dvouhlavá pila, automatický posuv pilového kotouče a nehybná poloha profilu při řezání. Dorazový systém Schüco umožňuje posuvné řezy resp. posuvné výřezy na jednom nebo obou koncích profilu bez opravných řezů. Zvláštností tohoto dorazu je, že se paralelně posouvá s řezacími kotouči na požadované výšce výřezu. Díky tomu je profil vždy v exaktní pozici vložení (vůči jeho koncové délce), která také odpovídá řeznému bodu.

Technická data:

	PAS Compact	PAS Compact 650
Motor:	400 V / 2x3 kW	400 V / 2x3 kW
Otáčky:	2800 U/min	2800 U/min
Horizontální řezací kotouč:	+60° / -60°	+60° / -60°
Vertikální řezací kotouč:	+45° / -60°	+45° / -60°
Doraz profilů:	+60° / -60°	+60° / -60°
Ø řezacího kotouče:	500 / 550 mm	500 / 650 mm
Výška vyřezávání:	210 mm (u 90°)	260 mm (u 90°)
Hloubka vyřezávání:	190 mm (u 90°)	185 mm (u 90°)
Šířka vyřezávání:	180 mm (u 90°)	230 mm (u 90°)
Hmotnost:	1250 kg	1500 kg

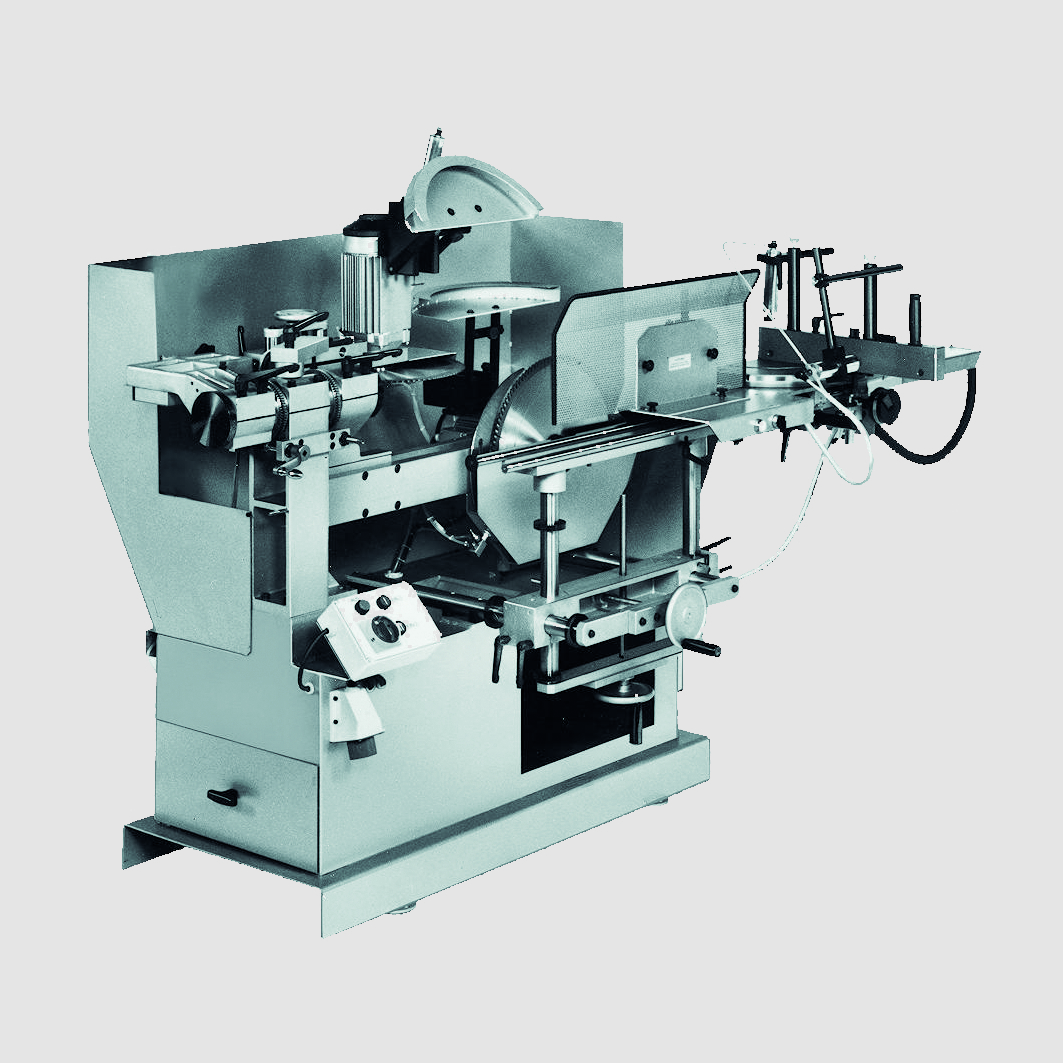

UAS / UAS Digital

K vyřezávání hliníkových profilů.

UAS Digital: digitální displej pro 3 hodnoty úhlů:

Technická data:

Motor:	400 V / 2x3 kW
Otáčky:	2800 U/min
Horizontální řezací kotouč:	výškově nastavitelný
Vertikální řezací kotouč:	+45° / -45°
Doraz profilů:	+22,5° / -90° / -22,5° (výškově nastavitelný)
Ø řezacího kotouče:	350 / 450 mm
Výška vyřezávání:	155 mm (u 90°)
Hloubka vyřezávání:	110 mm (u 90°)
Šířka vyřezávání:	250 mm (u 90°)
Hmotnost:	400 kg

AS 450 / AS 450 Digital

K vyřezávání hliníkových profilů.

UAS Digital: digitální displej pro 3 hodnoty úhlů:

Technická data:

Motor:	400 V / 2x3 kW
Otáčky:	2800 U/min
Horizontální řezací kotouč:	výškově nastavitelný
Vertikální řezací kotouč:	+45° / -45°
Doraz profilů:	+22,5° / -90° / -22,5° (výškově nastavitelný)
Ø řezacího kotouče:	350 / 450 mm
Výška vyřezávání:	155 mm (u 90°)
Hloubka vyřezávání:	110 mm (u 90°)
Šířka vyřezávání:	250 mm (u 90°)
Hmotnost:	400 kg

Pily na řezání oceli

PDG Steel 400

Zdvojená pokosová pila na řezání profilů pomocí 400mm řezacích kotoučů, pro ocelové profily, ovládání z SchüCal.

7 CNC řízených os:
(Posuv řezací hlavy (osa X), náklon os W a U, 2x posuv řezacího kotouče, 2x kontrola otáček)
Konstantní krouticí moment - díky střídavému motoru řízeného frekvenčním měničem
Posuv pily řízení CNC

o Nastavitelná rychlost posuvu o Nastavitelná hloubka zářezu
o Rychlé vrácení do výchozí polohy

Odvětrávání (přesunutím podpěr profilu, na ochranu vracejícího se řezacího kotouče po provedení řezu)

Technická data:

Provedení:	5,0 m
Motor:	400 V / 2 x 4,5 kW
Otáčky:	40 – 250 1/min, plynule
Úhel náklonu:	Až 45° (vnější), až 45° (vnitřní)
Ø řezacího kotouče:	400 mm
Délka řezu (min.):	250 mm ve zdvojeném řezu (90°/90°), > 250 mm s programem krátkého přířezu (90°/90°)
Délka řezu (max.):	5000 mm ve zdvojeném řezu, 9600 mm s odříznutím přebytečné délky
Hmotnost:	2800 kg

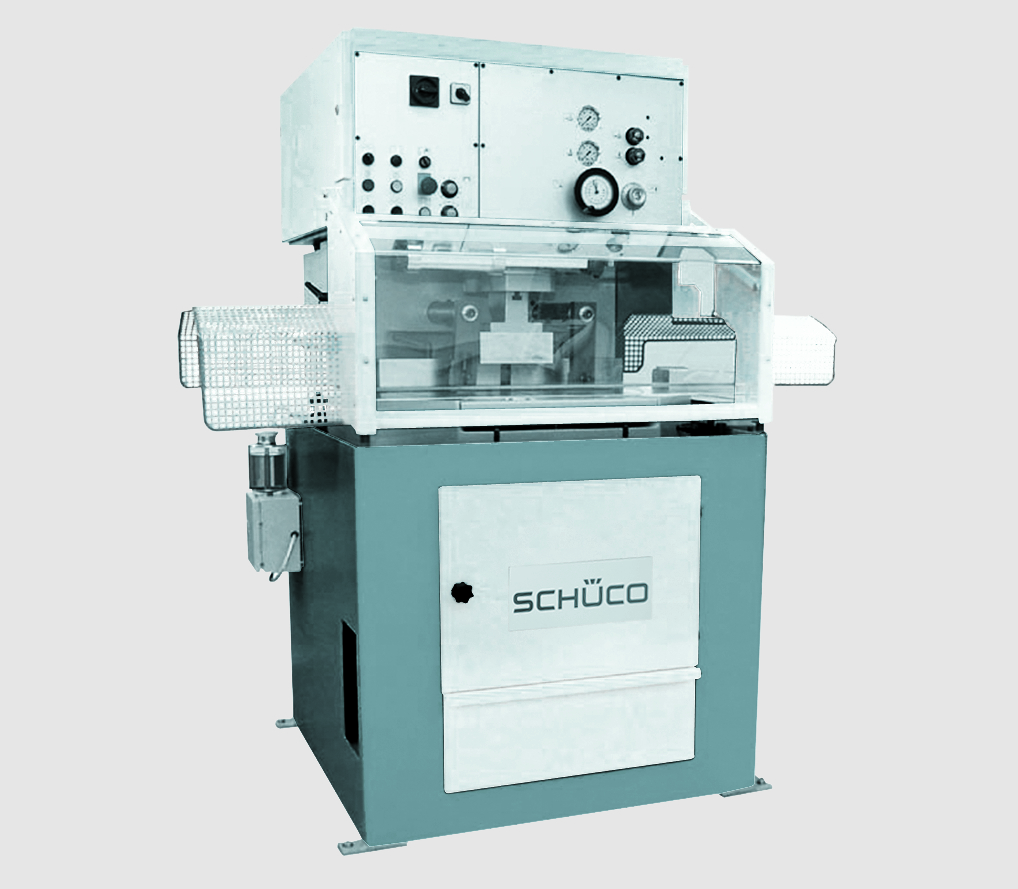

PSU 450 H

Pila PSU 450 H se hodí především pro řezání velkých ocelových profilů a ocelových trubek.
PSU 450 H nabízí samočinný, hydraulicky řízený posuv. Jak posuv řezacího kotouče, tak i počáteční bod řezání lze nastavit pomocí otočného regulátoru.

Technická data:

Motor:	400 V / 3/3,6 kW
Otáčky:	12 / 24 / 48 / 96 U/min
Rozsah natáčení:	+30°/+45°/90°/-45°/-30°
Ø řezacího kotouče:	450 mm
Hmotnost:	1250 kg

Upozornění

V zájmu technického pokroku si vyhrazujeme právo na úpravy rozměrů a konstrukční změny. Uvedená vyobrazení se mohou lišit od příslušného originálu a/nebo obsahovat příplatkové prvky.
