Name: AOC 50 ST
Brand: Schüco

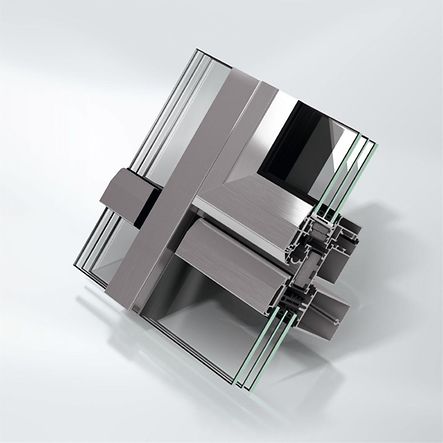

Fasádní systém Schüco AOC 50 ST

Nasazovací konstrukce na ocel - pro fasády a průhledné střešní konstrukce s jedinečnými vlastnostmi

S fasádním systémem Schüco AOC 50 ST (Steel) lze realizovat technicky i designově dokonalé průhledné střešní konstrukce a velkoformátové vertikální fasády v systémové šířce 50 mm nasazené na ocelové nosné konstrukci.

Nové systémové komponenty umožňují jednoduché a bezpečné provedení i těch největších okenních elementů, včetně přenosu zatížení a šroubových průchodek – a to i u trojitého zasklení.

Nasazovací konstrukce na ocel v sobě spojuje energeticky efektivní a designově náročné stavitelství s racionální výrobou a montáží.

Výhoda při zpracování

Těsnost na všech úrovních. Nový tvar těsnění umožňuje libovolný počet výměn za použití materiálu s minimálním odpadem
Technologie GI (Gasket Injection - Technology) s těsnícím kusem příčníku a flexibilním injektorem pro spolehlivé, čisté a rychlé utěsnění napojení příčníku
Průbězné těsnění sloupků zaručující spolehlivé zpracování – především u velkoformátových fasád a průhledných střešních konstrukcí

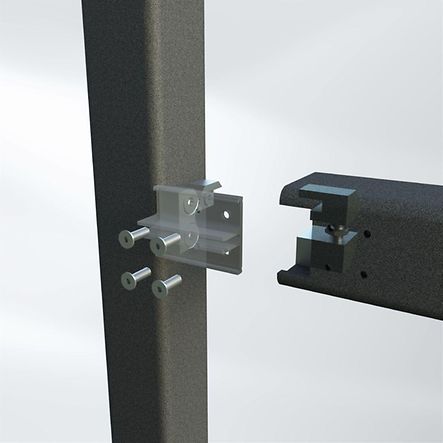

Ocelová T-spojka umožňuje montáž ze žebříku jako u klasické hliníkové fasády
Samořezný šroub Ejot k alternativnímu upevnění nasazovacích profilů na nosnou ocelovou konstrukci.
Použití stavebně schválené technologie nasazování svorníků na ocelovou nosnou konstrukci: minimalizuje dobu výroby ve srovnání se svářením

Galerie

Obrázky

Technické informace

Hodnota Uf rámu ≥: 0,78 W/(m²·K)
Pohledová šířka min.: 50 mm
Tloušťka skla / panelu max.: 70 mm
Hmotnost max.: 1500 kg
Povrchy: Práškování, Eloxování, Lak
Průvzdušnost: AE
Těsnost proti nárazovému dešti: [5226_32]
Pevnost v rázu: I5/E5
Odolnost proti vniknutí: do RC 3
Zajišťující proti pádu: Ano
Hmotnost prvku max.: 1500 kg
Pohledová šířka min.-max.: 50 mm
Pohledová šířka přítlačný / krycí profil: 50 mm
Pohledová šířka vně: 50 mm
Pohledová šířka uvnitř: 50 mm
Pohledová šířka sloupek: 50 mm
Pohledová šířka rám: 50 mm
Pohledová šířka křídlo: 50 mm
Tloušťka skla / panelu min.: 8 mm
Tloušťka skla / panelu min.-max.: 8...70 mm
Hmotnost skla/výplně max.: 1500 kg
Úhel namontování: 7-105 °
Fasáda polygon - úhel: 20 °
Prosvětlená střešní konstrukce vert. sklon min.: 2 °
Prosvětlená střešní konstrukce vert. sklon max.: 105 °
Prosvětlená střešní konstrukce vert. sklon min.-max.: 2...105 °
Prosvětlená střešní konstrukce: Ano
Odvodnění: Ano
Odolnost proti zemětřesení: Ne
Odolnost proti zatížení větrem: 2,7/4,05 [kN/m²]
Napojení na protisluneční ochranu: Ano
Parapetní zábradlí: nasazeno, předsazeno
Certifikáty: Certifikát pasivního domu
Značení CE: Ano
Pasivní dům vhodný: Ano
Pasivní dům třída: phA
Recyklovatelné: Ano
Normy: DIN EN 1627, DIN EN 13830, Všeobecné schválení stavebního dozoru (AbZ)
Schválení stavebního dozoru: Ne
