Фрезерування, свердління, пробивання отворів
Крайові фрези вирубки

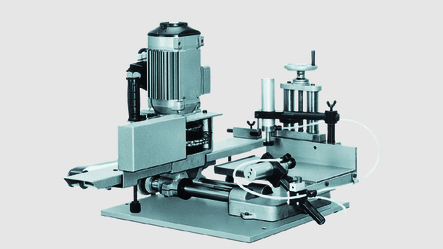

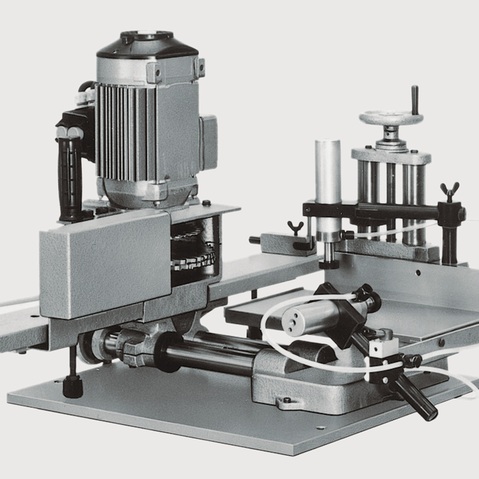

Фреза для краєвої вирубки AKF 4
Фреза для краєвої вирубки AKF 4
Для точного та швидкого вирубування виїмок на торцях профілів шпрос, ригелів, стійок і цоколів для Т-подібних з’єднань, а також у нижній частині віконних та дверних профілів.
- Робочий діапазон (глибина x висота) 80 x 140 мм.
Технічні дані:
| Двигун: | 400 В / 2 кВт |
| Плече для опори матеріалу: | +20° / 90° /-20° |
| Фіксація положення: | 90° |
| Діаметр фрези Ø (макс.): | 250 мм |
| Висота пакету фрез (макс.): | 90 мм |
| Глибина фрезерування: | 80 мм |
| Ширина профілю (макс.): | 350 мм |
| Висота профілю (макс.): | 140 мм |
| Довжина профілю (мін.): | 400 мм |
| Витяжна система: | так |
| Вага: | 95 кг |

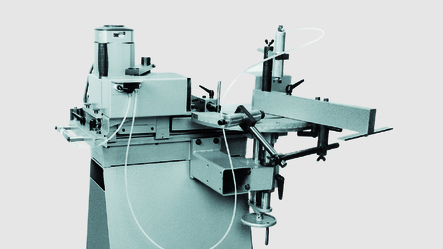

Крайова фреза вирубки AKF 6
Крайова фреза вирубки AKF 6
Для точної і швидкої вирубки виїмок на торцях профілів шпросів, ригелів, стійок і цоколів для Т-подібних з'єднань, а також у нижній частині віконних і дверних профілів.
- Робочий діапазон (глибина x висота) 85 x 150 мм.
Технічні дані:
| Двигун: | 400 В / 3 кВт |
| Плече для опори матеріалу: | +20° / 90° /-20° |
| Фіксація положення: | 90° |
| Діаметр фрези Ø (макс.): | 250 мм |
| Висота пакету фрез (макс.): | 90 мм |
| Глибина фрезерування: | 85 мм |
| Ширина профіля (макс.): | 305 мм |
| Висота профіля (макс.): | 150 мм |
| Довжина профіля (мін.): | 400 мм |
| Діаметр витяжного патрубка: | 80 мм |
| Вага: | 190 кг |

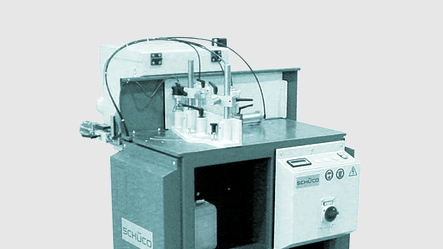

Крайова фреза вирубки AKF 8
Крайова фреза вирубки AKF 8
Для точної і швидкої вирубки виїмок на торцях профілів шпросів, ригелів, стійок і цоколів для Т-подібних з'єднань, а також у нижній частині віконних і дверних профілів.
- Робочий діапазон (глибина x висота) 100 x 180 мм.
Технічні дані:
| Двигун: | 400 В / 2,2 кВт |
| Плече для опори матеріалу: | від 90° до 20° (вліво) / 30° (вправо) |
| Положення фіксації: | при 90° з кроком 15° |
| Діаметр фрези Ø (макс.): | 250 мм |
| Висота пакету фрез (макс.): | 160 мм |
| Глибина фрезерування: | 95 мм |
| Ширина профіля (макс.): | 300 мм (при куті 90°) |
| Висота профіля (макс.): | 180 мм |
| Довжина профіля (мін.): | 300 мм |
| Діаметр витяжного патрубка Ø: | 80 / 90 / 100 мм |
| Вага: | 400 кг |
Копіювально-фрезерні верстати

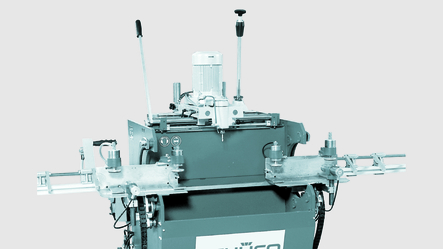

Копіювально-фрезерні верстати KF 348 і KF 347
Копіювально-фрезерні верстати KF 348 і KF 347
Для точної обробки пазів під замки, включаючи циліндрові, та ручки з редукторами в дверних і віконних профілях.
- KF 348: обробка алюмінію та сталі
- KF 347: обробка алюмінію
Технічні характеристики:
| Двигун: | 400 В / 1,5 кВт (KF 348 з перемиканням полюса) |
| Поворот профілю: | 180° |
| Робоче положення: | 0°, 60°, 90°, 180° |
| Ширина профілю (макс.): | 120 мм |
| Висота профілю (макс.): | 100 мм |
| Довжина профілю (мін.): | 500 мм |
| Довжина профілю (макс.): | 3000 мм |
| Вага: | 300 кг |
Свердлильне обладнання

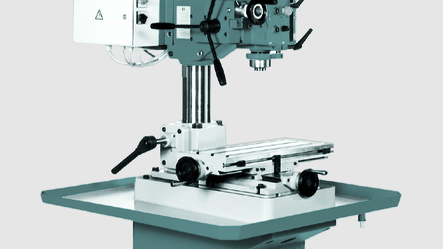

Свердлильно-фрезерний верстат BT 25 F
Свердлильно-фрезерний верстат BT 25 F
Для всіх видів обробки та свердління отворів.
Технічні характеристики:
| Двигун: | 400 В / 0,8/ 1,5 кВт (з перемикаючим полюсом) |
| Швидкість обробки: | 120 - 2160 об/хв |
| Хід гільзи: | 100 мм |
| Відстань між шпинделем і столом: | 80 - 450 мм |
| Діапазон переміщення по осі X: | 350 мм |
| Діапазон переміщення по осі Y: | 160 мм |
| Супорт шпинделя: | MK 3 |
| Вага: | 340 кг |

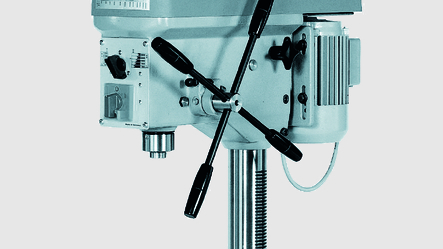

Настільно-свердлильний верстат BT 18
Настільно-свердлильний верстат BT 18
Для виконання отворів.
Технічні дані:
| Двигун: | 400 В / 0,7/ 1,3 кВт (з перемикаючим полюсом) |
| Частота обертання: | 240 - 3800 об/хв |
| Глибина свердління: | 100 мм |
| Відстань між шпинделем і столом: | 150 - 450 мм |
| Відстань між шпинделем/опорною плитою: | 560 мм |
| Супорт шпинделя | MK 2 |
| Вага: | 85 кг |

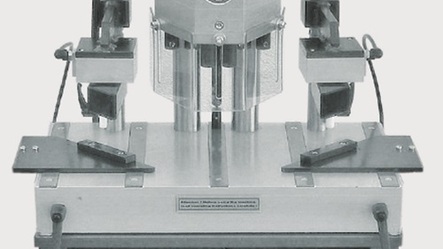

Станок для свердління отворів під дверні петлі
Станок для свердління отворів під дверні петлі
Для одночасного свердління кріпильних отворів під 2-складові і 3-складові дверні петлі Schüco у рамі чи стулці.
Технічні характеристики:
| Двигун: | 400 В / 1,1 кВт |
| Швидкість обертання: | 2800 об/хв |
| Вага: | 90 кг |
Преси

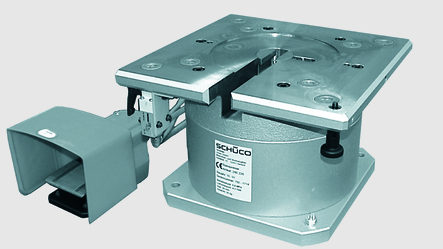

Основний прес
Основний прес
Призначений для використання з новими компактними насадками та насадками для преса нового покоління
- Висота ходу: 20 мм
- Можливості кріплення лінійних упорів і тримачів
- Швидка зміна інструмента завдяки новій швидкороз'ємній
системі (інструмент готовий до використання відразу після установки в
основний прес) - Компактні насадки утримуються на пресі за допомогою фрикційного підшипника і центрівних штифтів
- Необмежена монтажна висота інструментів
- Запобіжний вимикач для монтажу інструментів
- Адаптер для насадок для преса нового покоління
- Посилена захист оператора
- Можлива установка на цоколь верстата арт. 299 504

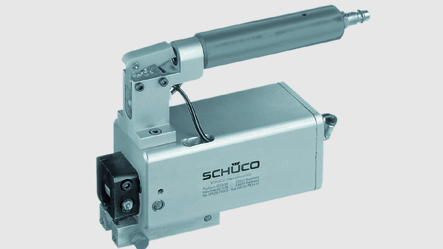

Ручний прес
Ручний прес
Призначений для встановлення насадок Schüco.
- Легкий, компактний, універсальний
- Економія місця при зберіганні різних інструментів
- Зручна ручка для легкого використання
- Керування за допомогою кнопки на ручці
- Швидка зміна інструментів завдяки простому обслуговуванню
- При зміні інструментів не потрібно від'єднувати ручний прес від пневмосистеми
- Стопорний штифт між пресом і інструментом
- Посилена захист оператора

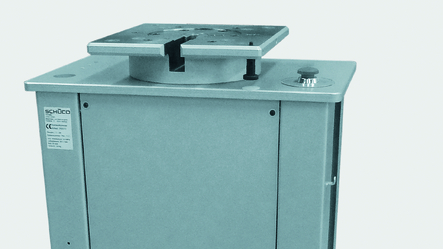

Гідравлічний прес
Гідравлічний прес
Призначений для використання з компактними насадками Schüco і
насадками для пресів нового покоління. Гідравлічний прес працює швидше й потужніше, ніж основний прес.
- Висота ходу: 20 мм
- Економія місця
- Компактна конструкція і керування ножним вимикачем
- Можливості кріплення
- Необмежена монтажна висота інструментів
- Адаптер для насадок для пресів нового покоління
- Вбудований цоколь станка

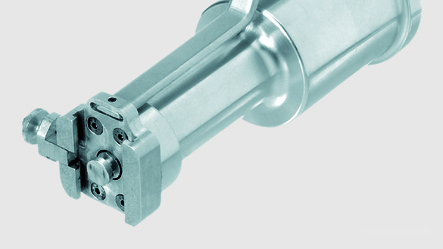

Гідропневматичний ручний прес
Гідропневматичний ручний прес
Призначений для використання насадок Schüco.
- Дуже економічна система завдяки компактній конструкції
- Ручка керування для запуску пробивки отворів
- Швидка заміна інструменту
- Стопорний штифт між пресом і інструментом
- Підсилений захист оператора

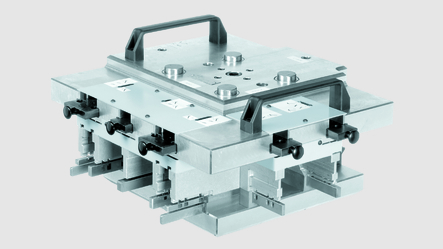

Компактна насадка
Компактна насадка
Призначена для використання для різних серій
- Відмінне співвідношення ціни й якості
- Логічна послідовність кроків в одній операції
- Кілька етапів підготовки, інтегрованих в один комбінований прес
- Просте управління за допомогою ручки
- Універсальність і, як наслідок, відсутність необхідності постійної зміни інструментів
- Можливість використання для різних серій
Пробивання отворів
Ручний штамп
Ручний штамп
Призначений для пробивання нестандартних отворів у профілях Schüco.
- Зручна ручка для простого використання
- Управління за допомогою кнопки на ручці
- Ручка з ПВХ
Прес для ригелів
Прес для ригелів
Призначений для пробивання подовжених отворів 4,2 × 7 мм у профілях ригелів фасадних систем. Прес для ригелів може використовуватися для будь-яких
фасадних систем.
- Керування ножним вимикачем
- Можлива установка на цоколь верстата 299 504
- Рухомий пуансон
- Вбудований пневматичний циліндр
- Обробка ригелів будь-якої висоти
- Обробка ригелів із попередньо встановленими термомостами
- Пробивання отворів до або після вирубки ригелів
- Використання для будь-яких серій, наприклад: FW 50+, FW 60+
Примітка
З метою технічного вдосконалення ми залишаємо за собою право вносити конструктивні зміни у наше обладнання або змінювати його розміри.
Зображення можуть відрізнятися від оригіналу і/або містити опції, за які стягується додаткова плата.
