Верстати з ЧПК

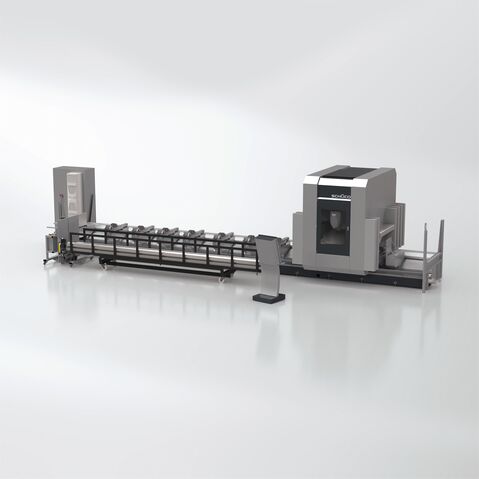

Станок Schüco AS 100
Станок Schüco AS 100
Завдяки інноваційній системі обробки з численними можливостями різу й пробивки профілів, станок Schüco AS 100 поєднує переваги центру обробки проходного типу й сучасного 5-осьового ЧПК-станка. Завдяки високій швидкості й безперервному процесу обробки цей станок також втілює переваги установки проходного типу. На додачу до високої продуктивності з оптимізацією процесів обробки, система вражає компактними розмірами. Це забезпечується завдяки комбінованому завантажувальному й розвантажувальному пристрою, який може вміщувати профілі довжиною до 7 500 мм і, таким чином, забезпечує найдовшу на ринку роботу станків в автоматичному режимі. Центральним елементом станка є обробна станція: на дев’ятиметровій рамі поряд із двома 5-осьовими tower-системами, які обробляють профілі з чотирьох сторін — включаючи різання й обробку торців, встановлено також п’ять пересувних затискачів з власним приводом.

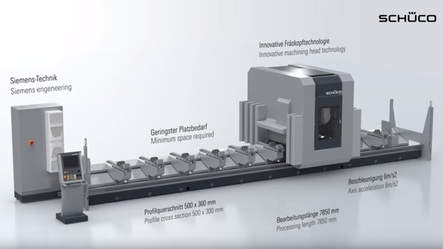

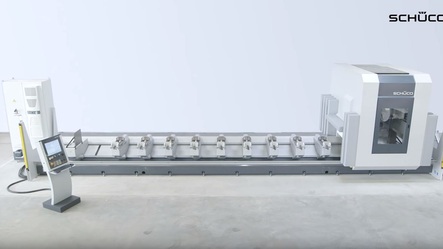

Верстат Schüco AF 500
Верстат Schüco AF 500
Портальний верстат з ЧПУ з можливістю розкрою, включаючи керування з ПК, працює безпосередньо з SchüCal.
Верстат Schüco AF 500 з обробкою профілів з шести сторін — ефективне рішення для обробки алюмінієвих і сталевих профілів.
- Обробка профільних штанг із можливістю розкрою
- Регулювальна кромка профілів зміщена вперед, що полегшує їх завантаження
- Робоча головка карданного типу, встановлена з одного боку (можливість повороту з допомогою двох осей обертання з ЧПУ)
- Обробка сталевих профілів (S235 з товщиною стінки до прибл. 5 мм)
- 3 режими обробки: окремі штанги, декілька штанг (до 4-х профілів), а також маятниковий режим роботи
- 8 регульованих затискачів з окремими приводами
- Пристрій зміни інструмента переміщується разом із порталом
- Абсолютна система вимірювання положення з високою роздільною здатністю
- Плавне переміщення осей B і C за допомогою сервоприводу
- Портал з обох боків оснащений захисними монтажними планками у вигляді «бампера»
- Пульт керування з кольоровим тонкоплівковим дисплеєм 19”
Технічні дані:
| Кількість керованих осей ЧПУ: | 8 |
| Оброблювана довжина: | 7850 / 7300 мм |
| Максимальна швидкість обробки по осях X / Y / Z: | 80 / 60 / 40 м/хв |
| Поворот осі B: | ± 180° (поворот на кут 55°) / нахил вниз на 20° |
| Поворот осі C: | ± 360° (обертання навколо осі Z) |
| Тримач інструмента: | HSK-63F |
| Діапазон швидкостей: | 0 – 24000 об/хв |
| Потужність фрезерного двигуна: | 15 кВт |
| Кількість місць у рухомому інструментальному магазині: | 20 |
| Позиціювання затискачів: | автоматичне |
| Кількість затискачів: | 8 |
| Максимальна кількість затискачів: | 10 |
| Максимальний розмір поперечного перерізу профілю (ш x в) / довжина – обробка однієї штанги: | 450 x 350 / 7300 мм (при довжині інструмента 250 мм);500 x 350 / 7300 мм (при довжині інструмента 200 мм); 7850 мм без обробки торця профілю |
| Мінімальний розмір поперечного перерізу профілю (ш x в) / довжина – обробка однієї штанги: | 30 x 30 / 300 мм (при довжині інструмента 200 мм) |

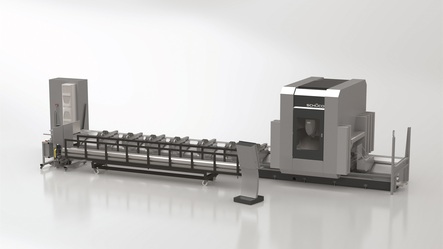

Верстат Schüco AF 500

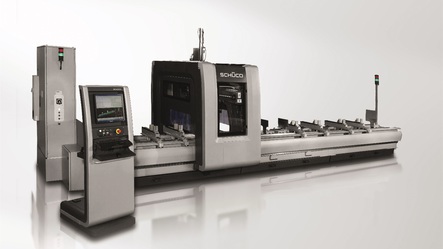

Верстат Schüco AF 450
Верстат Schüco AF 450
Верстат з ЧПК, включає керування з ПК, працює напряму з SchüCal
- 3-стороння обробка алюмінієвих та сталевих профілів
- 3 режими обробки:
- обробка однієї штанги з перевищенням довжини
- обробка декількох штанг з різною формою та довжиною
- маятниковий режим роботи із системою ASP - Переміщувані затиски з окремим приводом і вертикальною фіксацією профіля
- Оброблювана довжина профіля – 7500 мм
Технічні дані:
| Кількість осей із ЧПК: | 4 + пристрій зміни інструмента |
| Максимальна швидкість обробки по осях X/Y/Z: | 80 / 60 / 40 м/хв |
| Поворот осі А: | Плавно в діапазоні від +90° до -90° |
| Тримач інструмента: | SK 30 |
| Швидкість обробки: | до 24000 об/хв |
| Потужність двигуна фрезерного верстата: | 7,5 кВт при 6000 - 12000 об/хв (S1) |
| Кількість місць у рухомому інструментальному магазині: | 12 |
| Позиціонування затискних блоків: | автоматичне |
| Кількість затискних блоків: | 8 |
| Вага: | 5800 кг |
| Макс. попер. переріз (ш x в) / довжина при обробці однієї штанги | 420 x 300 / 7500 мм (при довжині інструмента 110 мм) |

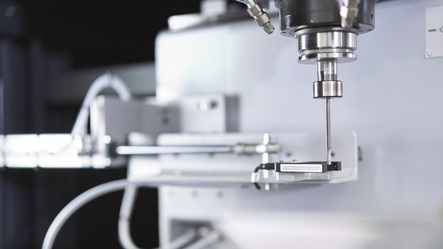

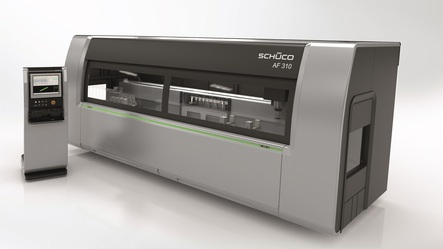

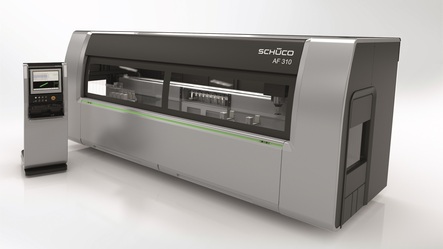

Верстат Schüco AF 310
Станок Schüco AF 310
Станок з ЧПК, керується безпосередньо зSchüCal
- Обробка з 3-х сторін
- Оброблювана довжина профілів 4000 мм
Технічні дані:
| Кількість осей з ЧПК: | 4 |
| Діапазон переміщення осей X/Y/Z: | 4000 мм |
| Макс. швидкість обробки X/Y/Z: | 150 / 40 / 40 м/хв |
| Поворот осі A: | Плавно в діапазоні від +110° до -110° |
| Тримач інструменту: | HSK-63F |
| Швидкість обробки: | до 24000 об/хв |
| Потужність двигуна фрезерного станка: | 8.5 кВт при 6000 об/хв (S1) |
| Кількість місць у магазині інструментів: | 10 |
| Позиціонування затискних блоків: | автоматичне |
| Кількість затискних блоків: | 5 |
| Вага: | 3600 кг |
| Поперечний переріз (ш x в) / довжина профілю: | 300 x 190 / 4000 мм (при довжині інструменту 130 мм) |
| Поперечний переріз (ш x в) / довжина профілю, з поворотною віссю А | 300 x 170 / 4000 мм (при довжині інструменту 150 мм) |
Верстат Schüco AF 310

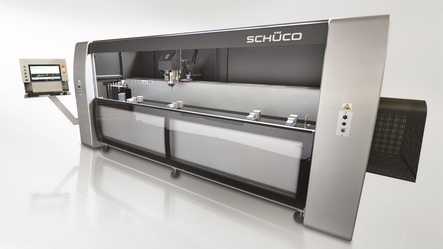

Станок Schüco AF 250
Станок Schüco AF 250
Компактний 3-осьовий станок з ЧПК та опорним столом з пневматичним поворотним механізмом — спеціально розроблений для виробництва вікон і дверей з алюмінієвих та сталевих профілів.
Завдяки можливості обробки заготовок довжиною до 3200 мм або з перевищенням довжини за два етапи, трьохсторонній обробці та обробці торців профілю, станок Schüco AF 250 забезпечує ефективні можливості для економічного та високоякісного виробництва вікон і дверей серії Schüco.
Технічні дані:
| Переваги станка: | Переваги для виробників |
| Потужність шпинделя: 3.8 кВт, макс. швидкість обертання 18 000 об/хв, охолодження стисненим повітрям | Автоматична заміна інструменту, 5 гнізд для інструментів, додатковий інструментальний магазин на 3 гнізда |
| 3-стороння обробка алюмінієвих та сталевих профілів | 2 складні жорсткі упори: для точного визначення нульової точки, що дозволяє обробку профілів довжиною до 6,4 м |
| Оброблюваний поперечний переріз при довжині інструменту 160 мм: макс. 250 x 150 мм | Регулювальна кромка профілів зміщена вперед, що спрощує їх завантаження |
| Оброблюваний поперечний переріз при довжині інструменту 160 мм з поворотом осі А: макс. 200 x 115 мм | Захисний кожух для завантаження та розвантаження профілів відкривається автоматично |
| Обробка сталевих профілів S235 з товщиною стінки до 3 мм | |
| Упор для вимірювання довжини профілю | |
| Повністю закритий робочий простір |

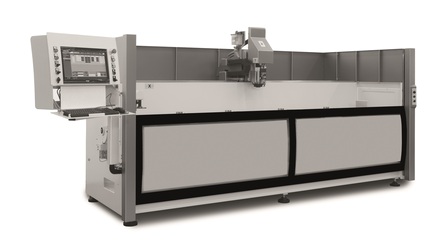

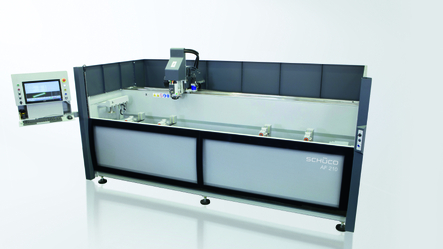

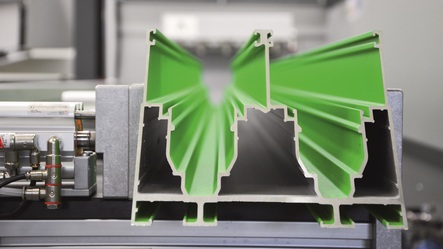

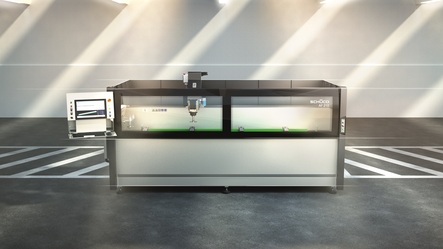

Верстат Schüco AF 210
Верстат Schüco AF 210
Верстат Schüco AF 210 відкриває нові можливості обробки алюмінієвих профілів для вікон і дверей. Завдяки появі цього верстата ручні операції обробки відходять у минуле, а профілі довжиною до 2900 мм можна обробляти в автоматичному режимі. Крім того, це компактне рішення займає дуже мало місця і підійде для кожного виробничого цеху.
Ключові переваги:
- Керування безпосередньо із SchüCal або за допомогою простого програмування всередині компанії
- Висока гнучкість завдяки можливості автоматичної зміни інструмента
- Універсальна обробка, включаючи обробку торців профілів, завдяки високоякісному фрезерному двигуну
- Висока надійність процесу завдяки міцній станині
- 4 пневматичних затиска дозволяють обробляти два профілі одночасно
- Обробка заготовок з трьох сторін та свердління діагональних дренажних отворів легко виконуються завдяки поворотному столу з механічним затискачем
- Закрите робоче простір з автоматичною кришкою замінює захисні огородження та фотоелектричні бар'єри
Технічні дані:
| Кількість осей з ЧПУ: | 3 |
| Діапазон переміщення осей X/Y/Z: | 3160 / 360 / 345 мм |
| Максимальна швидкість обробки X/Y/Z: | 60 / 30 / 30 м/хв |
| Поворот осі A: | 90° / 0° / - 90° пневматично |
| Тримач інструмента: | SK 30 |
| Швидкість обробки: | до 18000 об/хв |
| Потужність двигуна фрезерного верстата (від швидкості): | 3.8 кВт при 12000 об/хв (S1) |
| Кількість місць у інструментальному магазині: | 5 |
| Позиціювання затискних блоків: | ручне - з перевіркою положення |
| Кількість затискних блоків: | 4 |
| Вага: | 1560 кг |
| Поперечний переріз (ш x в) / довжина профілю: | 250 x 116 (при довжині інструмента 126 мм) |
| Поперечний переріз (ш x в) / довжина, з поворотом осі A: | 250 x 170 (при довжині інструмента 126 мм) |
Примітка
З метою технічного вдосконалення ми залишаємо за собою право вносити конструктивні зміни у наше обладнання або змінювати його розміри.
Зображення можуть відрізнятися від оригіналу і/або містити опції, за які стягується додаткова плата.
