Розпил

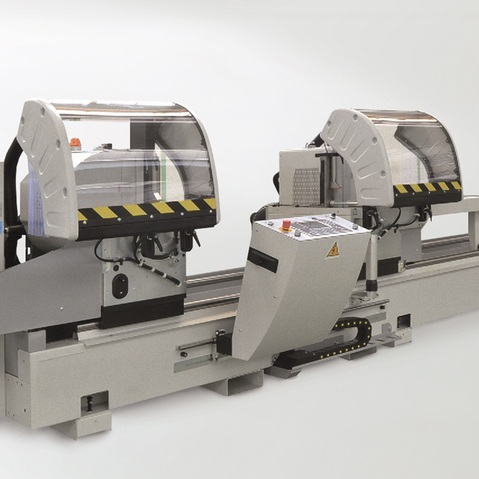

Двоголові торцювальні пилки

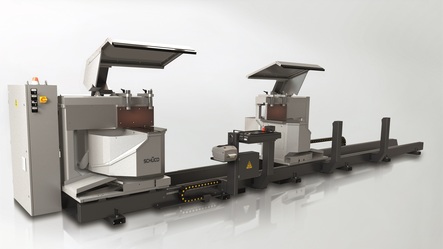

PDG Dual Cut 610, 630, 650
PDG Dual Cut 610, 630, 650
Пильне полотно діаметром 600 мм для алюмінієвих профілів, керування безпосередньо із SchüCal SchüCal
- Сервопривід для встановлення кута
- Обертання та нахил
Технічні дані:
| Кількість осей з ЧПК: | 1 | 3 | 5 |
| Рухома голова (вісь X): | ЧПК | ЧПК | ЧПК |
| Поворот: | ручне налаштування | ЧПК | ЧПК |
| Нахил: | пневмоциліндр | пневмоциліндр | ЧПК |
| Проміжні кути повороту: | Так | Так | Так |
| Проміжні кути нахилу: | Ні | Ні | Так |
| Модель: | 5,0 м або 6,6 м | 5,0 м або 6,6 м | 5,0 м або 6,6 м |
| Двигун: | 230/400 В/2x3,7 кВт | 230/400 В/2x3,7 кВт | 230/400 В/2x3,7 кВт |
| Швидкість: | 2400 об/хв | 2400 об/хв | 2400 об/хв |
| Поворот пильної голови: | 140° (зовні); 22,5° (всередині) | 140° (зовні); 22,5° (всередині) | 140° (зовні); 22,5° (всередині) |
| Нахил диска: | 90° і 45° (всередині) | 90° і 45° (всередині) | 90° і 45° (всередині) |
| Діаметр диска Ø: | 2 x 600 мм | 2 x 600 мм | 2 x 600 мм |
| Довжина різу (мін.): | 470 мм (при 90°) | 470 мм (при 90°) | 470 мм (при 90°) |
| Довжина різу (макс.): | 5000 мм/6600 м (залежить від моделі) | 5000 мм/6600 мм (залежить від моделі) | 5000 мм/6600 мм (залежить від моделі) |
| Вага: | 3150 кг / 3370 кг (залежить від моделі) | 3150 кг / 3370 кг (залежить від моделі) | 3150 кг /3370 кг (залежить від моделі) |
- Проспект про PDG Dual Cut (pdf, 3,1 MB)

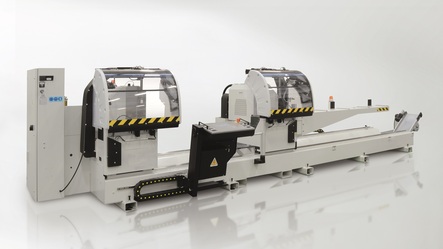

PDG E-Cut 650, 600 L, 500
PDG E-Cut 650, 600 L, 500
Пильний диск 650, 600, 500 мм для алюмінієвих профілів, керується напряму з SchüCal
- Сервопривід для встановлення кута
Технічні дані:
| Модель: | 5,0 м або 6,6 м | 5,0 м або 6,6 м | 5,0 м або 6,6 м |
| Двигун: | 230/400 В / 2x5,5 кВт | 230/400 В / 2 x 2,2 кВт | 230/400 В / 2 x 2,2 кВт |
| Швидкість: | 2800 об/хв | 2800 об/хв | 2800 об/хв |
| Нахил диска: | 20° (зовні); 45° (всередині) | 20° (зовні); 45° (всередині) | 10° (зовні); 45° (всередині) |
| Діаметр диска Ø: | 2 x 650 мм | 2 x 600 мм | 2 x 500 мм |
| Довжина різу (мін.): | 350 мм (при 2 x 90°); 352 мм (при 2 x 45°); 270 мм (з програмним забезпеченням) | 350 мм; 270 мм (з програмним забезпеченням) | 350 мм; 270 мм (з програмним забезпеченням) |
| Довжина різу (макс.): | 5000 мм / 6600 мм (залежить від моделі) | 5000 мм / 6600 мм (залежить від моделі) | 5000 мм / 6600 мм (залежить від моделі) |
| Вага: | 2580 кг / 2720 кг (залежить від моделі) | 2000 кг / 2280 кг (залежить від моделі) | 2000 кг / 2280 кг (залежить від моделі) |

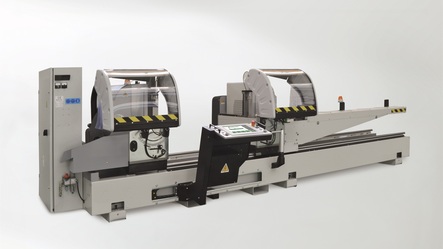

PDG Cut 550
PDG Cut 550
Пильний диск 550 мм для алюмінієвих профілів, керується безпосередньо з SchüCal
- Пневматичне налаштування кута
Технічні дані:
| Модель: | 5,5 м або 6,6 м |
| Двигун: | 230/400 В / 2x2,2 кВт |
| Швидкість: | 2800 об/хв |
| Нахил диска: | нахил назовні до 22,5° |
| Фіксуючий упор: | 90°/45°/22,5° (проміжна регулювання) |
| Діаметр диска Ø: | 2 x 550 мм |
| Довжина різу (мін.): | менше 370 мм (з ПЗ) |
| Довжина різу (макс.): | 5000 мм / 6600 мм (залежить від моделі) |
| Вага: | 1900 кг / 2400 кг (залежить від моделі) |

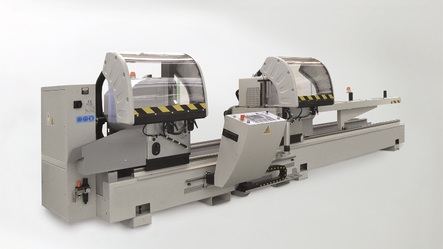

PDG Set
PDG Set
500 мм пильний диск, для алюмінієвих профілів, введіть розміри за допомогою клавіатури
- Пневматичне регулювання кута
Технічні дані:
Модель: | 5,0 м або 6,0 м |
Двигун: | 230/400 В / 2x2,2 кВт |
Швидкість: | 2800 об/хв |
Нахил диска: | назовні до 22,5° |
Фіксовані упори за адресою: | 90°/45°/22,5° (між ними регулюється) |
Діаметр пильного диска Ø: | 2 x 500 мм |
Довжина різу (мін.): | 300 мм, <300 мм з упором для коротких ділянок |
Довжина різу (макс.): | 5000 мм / 6600 мм (залежно від моделі) |
Вага: | 1830 кг / 2140 кг (залежно від моделі) |

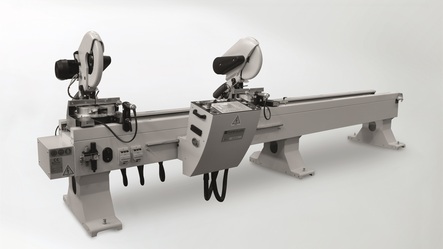

PDG Twin
PDG Twin
Пильний диск 400 мм, для алюмінієвих профілів, параметри вводяться за допомогою клавіатури
- Пневматичне регулювання кута нахилу.
Технічні дані:
| Модель: | 4,0 м або 6,0 м |
| Двигун: | 230/400 В / 2x2,2 кВт |
| Частота обертання диска | 2800 об/хв |
| Кут нахилу: | 45° (ззовні) -90° |
| Кут повороту: | 45° (ззовні) -45° (всередині) |
| Діаметр диска Ø: | 2 x 400 мм |
| Довжина різу (мін.): | 421 мм; до 210 мм, разом з упором для короткого різу |
| Довжина різу (макс.): | 4000 мм / 6600 мм |
| Вага: | 700 кг / 867 кг (залежить від моделі) |
Пили для порізки штапика
GS 500
GS 500
Пристрій для розпилу штапиків забезпечує ефективну обробку штапиків і дозволяє економити час на всіх етапах обробки: від вимірювання розмірів до розпилу.
- Автоматичне вилучення штапиків
Технічні дані:
| Двигун: | 400 В |
| Поворот голови: | + 45° / 90° / -45° |
| Діаметр диска Ø: | 400 мм |
| Довжина різу (мін.): | 200 мм |
| Довжина різу (макс.): | 6000 мм |
| Вага: | 480 кг |

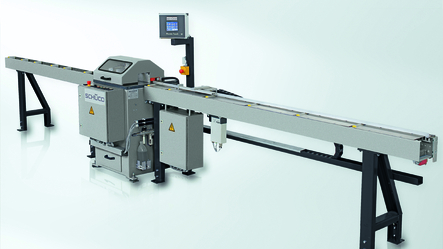

GS200 / GS100
GS200 / GS100
Пристрій розпилу штапиків забезпечує ефективну обробку штапиків.
- Автоматичне вилучення штапиків
Технічні дані:
| Модель: | GS 200 |
| Двигун: | 400 В / 2,8 кВт |
| Поворот голови: | + 45° / 90° / -45° |
| Діаметр диска Ø: | 400 мм |
| Вага: | 370 кг |
GS 50
GS 50
Система фіксації та вимірювання профілів з вимірювальним упором 50 для алюмінієвих профілів.
- Налаштування вимірювального упора можна змінювати за допомогою сервопривода
Технічні дані:
| Модель: | 230 В |
| Довжина: | 3000 мм |
| Ширина роликової напрямної: | 400 мм |
| Робоча висота: | 850 - 1050 мм |
| Вага: | 180 кг |
Пили для розкрою і різу під кутом

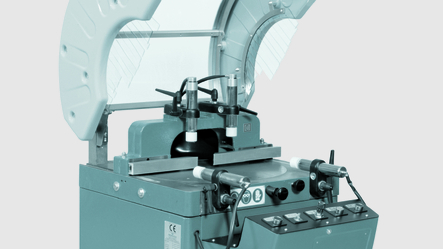

PES 400
PES 400
Одноголовкова пила PES 400 для економічного різання алюмінієвих профілів.
Технічні дані:
| Двигун: | ~ 400 В / 1,8 кВт |
| Частота обертання: | 2800 об/хв |
| Горизонтальний діапазон повороту для різу під кутом: | 0°/ 90°/ 0° |
| Положення фіксації: | 45°/ 90°/-45° |
| Діаметр диска Ø: | 400 мм |
| Діаметр патрубка витяжки Ø: | 100 мм |
| Вага: | 230 кг |
Стропильна пила 215 NS
Стропильна пила 215 NS
Для вертикального й горизонтального розпилу алюмінієвих профілів під гострим кутом.
- Переміщення за допомогою черв'ячного редуктора з воротковою ручкою
Технічні дані:
| Двигун: | 400 В / 3 кВт |
| Частота обертання: | 2800 об/хв |
| Ширина різу: | 450 мм (при 90°) |
| 310 мм (при 45°) | |
| Висота різу: | 215 мм (під кутом 90°) |
| 150 мм (під кутом 45°) | |
| Горизонтальний діапазон повороту: | 45° (вліво) / 25° гострий кут (вправо) |
| Вертикальний діапазон нахилу: | 60° гострий кут (вліво) / 30° гострий кут (вправо) |
| Діаметр диска Ø: | 550 мм |
| Діаметр патрубка витяжки Ø: | 100 мм |
| Вага: | 300 кг |
Стропильна пила 200 NCS
Стропильна пила 200 NCS
Для вертикального й горизонтального розкрою алюмінієвих профілів під гострим кутом.
- Електричне регулювання нахилу з цифровим дисплеєм
Технічні дані:
| Двигун: | ~ 400 В / 3 кВт |
| Частота обертання: | 2800 об/хв |
| Ширина різу: | 420 мм (під кутом 90°) |
| 300 мм (під кутом 45°) | |
| Висота різу: | 200 мм (під кутом 90°) |
| 140 мм (під кутом 45°) | |
| Горизонтальний діапазон повороту: | 45° (ліворуч) / 25° гострий кут (праворуч) |
| Вертикальний діапазон нахилу: | 60° гострий кут (ліворуч) / 30° гострий кут (праворуч) |
| Діаметр диска Ø: | 520 мм |
| Діаметр патрубка витяжки Ø: | 100 мм |
| Вага: | 350 кг |

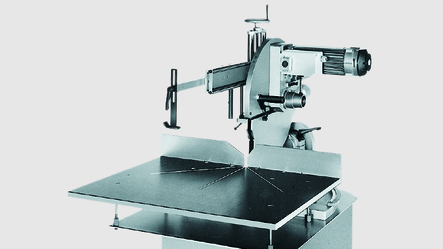

Стропильна пила 200 NS
Стропильна пила 200 NS
Для вертикального і горизонтального різання алюмінієвих профілів
під гострим кутом.
- Для виконання вертикальних і горизонтальних косих різів під будь-яким кутом на алюмінієвих профілях.
Технічні дані:
| Двигун: | 400 В / 3 кВт |
| Частота обертання: | 2800 об/хв |
| Ширина різу: | 420 мм (під кутом 90°) |
| 300 мм (під кутом 45°) | |
| Висота різу: | 200 мм (під кутом 90°) |
| 140 мм (під кутом 45°) | |
| Горизонтальний діапазон повороту: | 45° (вліво) / 25° гострий кут (вправо) |
| Вертикальний діапазон нахилу: | 60° гострий кут / 30° гострий кут (вправо) |
| Діаметр диска Ø: | 520 мм |
| Діаметр патрубка витяжки Ø: | 100 мм |
| Вага: | 300 кг |

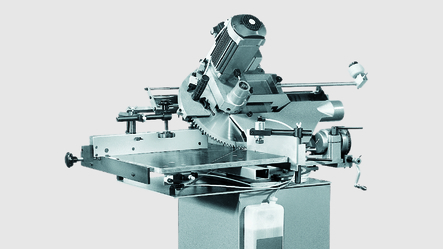

Стропильна пила 170 NS
Стропильна пила 170 NS
Переміщення здійснюється за допомогою черв'ячного редуктора з воротковою ручкою
Технічні дані:
| Двигун: | 400 В / 3 кВт |
| Частота обертання: | 2800 об/хв |
| Ширина різу: | 430 мм (під кутом 90°) |
| 305 мм (під кутом 45°) | |
| Висота різу: | 170 мм (під кутом 90°) |
| 115 мм (під кутом 45°) | |
| Горизонтальний діапазон обертання: | 45° (вліво) / 25° гострий кут (вправо) |
| Вертикальний діапазон нахилу: | 60° гострий кут (вліво) / 30° гострий кут (вправо) |
| Діаметр диска Ø: | 420 мм |
| Діаметр патрубка витяжки Ø: | 100 мм |
| Вагаt: | 300 кг |

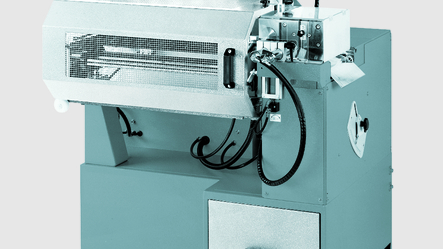

PSA
PSA
Автомат для нарізки коротких відрізків або циклічної різки алюмінієвих профілів
Технічні дані:
| Двигун: | 400 В / 3 кВт |
| Частота обертання: | 2800 об/хв |
| Хід автоматичної подачі: | макс. 600 мм |
| Відрізки: | мін. 90 мм |
| Діаметр диска Ø: | 400 мм |
| Горизонтальний розпил | 90° |
| Вага: | 350 кг |

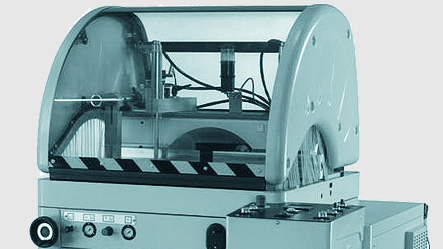

Schüco BS 550
Schüco BS 550
Для вертикального різання та розкрою під кутом алюмінієвих профілів з товстими стінками, наприклад, балконних.
Технічні дані:
| Двигун: | 400 В / 3 кВт |
| Частота обертання: | 2800 об/хв |
| Горизонтальний діапазон нахилу: | 20° (з обох сторін) |
| Положення фіксації: | 45° (зліва) / 90° / 45° (справа) |
| Діаметр диска Ø: | 550 мм |
| Діаметр патрубка витяжки Ø: | 80 мм і 50 мм |
| Вага: | 827 кг |

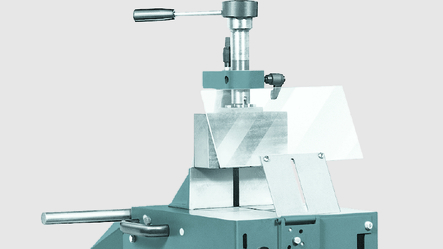

Торцювальна пила TL 350
Торцювальна пила TL 350
Для профілів з алюмінію та ПВХ із пильним полотном 350 мм.
Технічні дані:
| Двигун: | 400 В / 2 кВт |
| Швидкість різу: | 3200 об/хв |
| Діаметр диска Ø: | 350 мм |
| Положення фіксації: | -45°/ 90°/+45° |
| Горизонтальний різ під кутом: | 25° (ліворуч) / 45° (праворуч) |
| Вага: | 68 кг |
Вирубні пилки

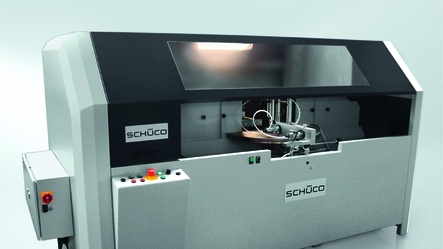

PAS Compact і PAS Compact 650
PAS Compact і PAS Compact 650
Для вирубки й розпилу алюмінієвих профілів. Двоголовкова пила, автоматична подача пильного полотна та фіксована завантаження профілю для різання.
Технічні дані:
| Двигун: | 400 В / 2x3 кВт | 400 В / 2x3 кВт |
| Частота обертання: | 2800 об/хв | 2800 об/хв |
| Переміщення диска в горизонтальному напрямку: | +60° / -60° | +60° / -60° |
| Нахил диска у вертикальному напрямку: | +45° / -60° | +45° / -60° |
| Фіксація профілю в діапазоні: | +60° / -60° | +60° / -60° |
| Діаметр диска Ø: | 500 / 550 мм | 500 / 650 мм |
| Висота вирубки: | 210 мм (при 90°) | 260 мм (при 90°) |
| Глибина вирубки: | 190 мм (при 90°) | 185 мм (при 90°) |
| Ширина вирубки: | 180 мм (при 90°) | 230 мм (при 90°) |
| Вага: | 1250 кг | 1500 кг |

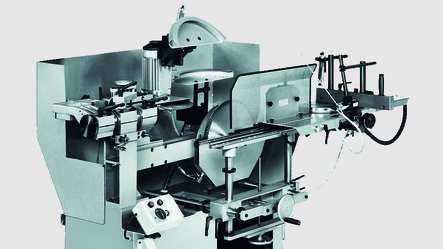

Вирубна пила UAS / UAS Digital
Вирубна пила UAS / UAS Digital
Для вирубки алюмінієвих профілів.
- UAS Digital: Цифровий дисплей для відображення 3 значень кута.
Технічні дані:
| Двигун: | 400 В / 2x3 кВт |
| Частота обертання: | 2800 об/хв |
| Нахил диска, горизонт. напрям: | +45° / -45° (регулювання висоти) |
| Нахил диска, вертик. напрям: | +45° / -45° |
| Опора профілю: | +22,5° / -90°/ -22,5° (регулювання висоти) |
| Діаметр диска Ø: | 400 / 450 мм |
| Висота вирубки: | 160 мм (при 90°) |
| Глибина вирубки: | 135 мм (при 90°) |
| Ширина вирубки: | 250 мм (при 90°) |
| Вага: | 540 кг |

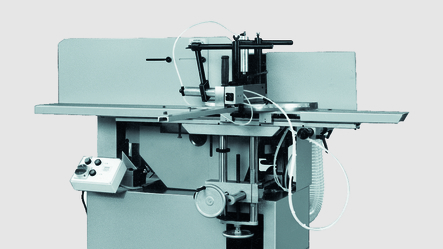

Вирубна пила AS450 / AS450 Digital
Вирубна пила AS450 / AS450 Digital
Для вирубки алюмінієвих профілів.
- AS 450 Digital: цифровий дисплей для 3 значень кута
Технічні дані:
| Двигун: | 400 В / 2x3 кВт |
| Частота обертання: | 2800 об/хв |
| Переміщення диска в горизонт. напрямку: | регулювання висоти |
| Переміщення диска у вертик. напрямку: | +45° / -45° |
| Опора профіля: | +22,5° / -90° / -22,5° (регулювання висоти) |
| Діаметр диска Ø: | 350 / 450 мм |
| Висота вирубки: | 155 мм (при 90°) |
| Глибина вирубки: | 110 мм (при 90°) |
| Ширина вирубки: | 250 мм (при 90°) |
| Вага: | 400 кг |
Пили для сталі

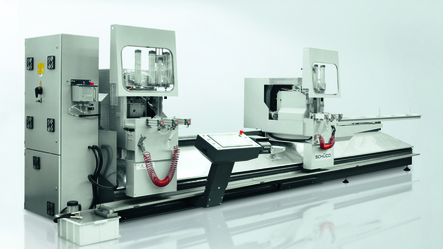

PDG Steel 400
PDG Steel 400
Двоголова усорізна пила для сталевих профілів, пильне
полотно діаметром 400 мм, керування через SchüCal.
- 7 осей з ЧПК:
(переміщення пильного полотна (вісь X), нахили осей W та U, 2 пильних полотна, контроль швидкості обертання 2-х полотен) - Постійна частота обертання завдяки безколекторним двигунам,
керованим перетворювачами частоти - Подача пили з ЧПК
o регулювана швидкість подачі
o регулювана глибина різу
o швидкий повернення - Автоматичний вільний хід (вентиляція) пильних полотен після
розкрою шляхом зміщення опор профілів
Технічні дані:
| Модель: | 5,0 м |
| Двигун: | 400 В / 2 x 4,5 кВт |
| Частота обертання: | 40 – 250 об/хв, плавна зміна обертів |
| Нахил полотна: | до 45° (назовні), до 45° (всередину) |
| Діаметр диска Ø: | 400 мм |
| Довжина різу (мін.): | 250 мм, довжина різу (90°/90°), > 250 мм з програмою короткого різу (90°/90°) |
| Довжина різу (макс.): | 5000 мм для подвійного різу, 9600 мм для різу наддовгих заготовок |
| Вага: | 2800 кг |

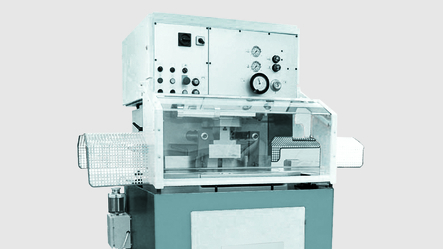

PSU 450 H
PSU 450 H
Сталева пила PSU 450 H ідеально підходить для різання сталевих профілів та труб. Має незалежну подачу з гідравлічним керуванням. Швидкість різання полотна та точка початку різання регулюються поворотним регулятором.
Технічні дані:
| Двигун: | 400 В / 3/3,6 кВт |
| Частота обертання: | 12 / 24 / 48 / 96 об/хв |
| Діапазон повороту: | +30°/+45°/90°/-45°/-30° |
| Діаметр диска Ø: | 450 мм |
| Вага: | 1250 кг |
Примітка
З метою технічного вдосконалення ми залишаємо за собою право вносити конструктивні зміни у наше обладнання або змінювати його розміри.
Зображення можуть відрізнятися від оригіналу і/або містити опції, за які стягується додаткова плата.
