바닥 장비 구매
힌트
당사는 기술 발전을 위해 치수 및 디자인을 변경할 수 있는 권리를 보유합니다.
그림은 원본과 다를 수 있으며 추가 비용이 발생할 수 있는 옵션이 포함될 수 있습니다.
Workbench
VenT 피팅 조립 테이블

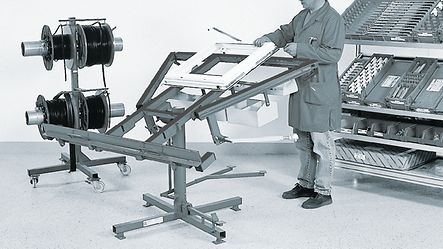

VenT 피팅 조립 테이블
벤트 피팅용 조립 테이블은 벤트 및 작은 프레임을 조립할 때 다양한 작업에 적합한 다목적
회전/틸트 테이블입니다. 작업 표면의 크기는 익스텐션과 회전 암을 사용하여 조정할 수 있습니다.
기술 데이터:
길이: | 1500 mm |
너비: | 1400 mm |
Height: | 950 mm |
Weight: | 100 kg |
Lifting capacity: | 100 kg |

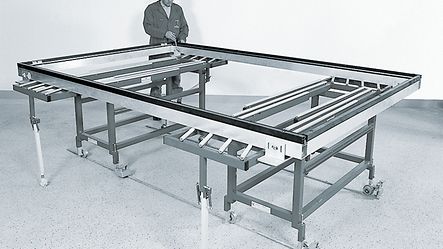

파사드 테이블
파사드 테이블
파사드 프로파일을 위한 여러 테이블을 한 라인으로 설정하면 대형 유닛 조립에 이상적인 환경을 제공합니다. 테이블은 레일의 위치로 쉽게 이동할 수 있습니다. 필요하지 않은 경우 한쪽으로 이동시킬 수도 있습니다.
기술 데이터:
길이: | 2100 mm |
너비: | 600 mm |
높이: | 900 mm |
무게: | 130 kg |
리프팅 수용량: | 2400 kg |
회전 테이블

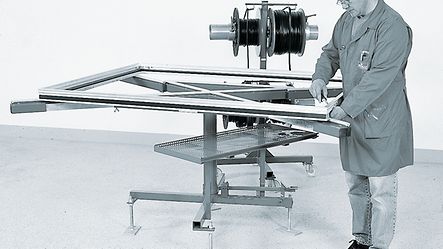

회전 테이블
회전 테이블은 벤트 및 소형 프레임 작업에 사용할 수 있습니다. 유닛을 수직으로 회전할 수 있습니다.
기술 데이터:
길이: | 1400 mm |
너비: | 1000 mm |
높이: | 750 mm |
무게: | 65 kg |
리프팅 수용량: | 100 kg |
스페셜 솔루션

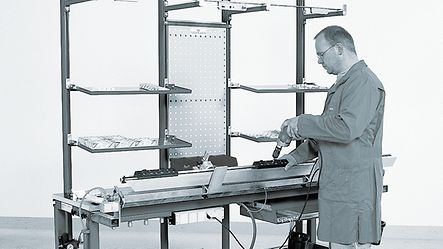

도어 프로파일 어셈블리 벤치
도어 프로파일 어셈블리 벤치
도어 프로파일 조립 벤치는 도어 프로파일에 부속품을 조립하기 위한 효과적인 시설을 제공합니다. 조립 벤치에는 피팅을 위한 보관 공간이 있어 직원이 항상 필요한 액세서리를 사용할 수 있습니다. 피팅을 조립할 때 프로파일이 고정되고 앞뒤로 90° 회전할 수 있습니다(15°씩 증가). 계획이나 다이어그램을 눈높이에 걸 수 있습니다.
기술 데이터:
길이: | 2000 mm |
너비: | 800 mm |
높이: | 2000 mm |
무게: | 128 kg |
리프팅 수용량: | 50 kg |
리프팅 보조 장치

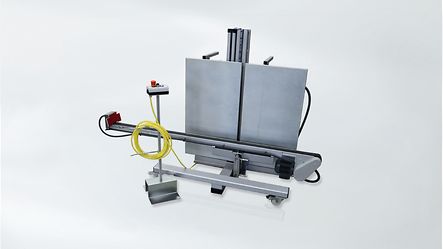

리프팅 보조 장치
리프팅 보조장치는 프로필을 스틸리지에서 기계로 들어 올려 운반합니다,
- 포일링 기계
- Isomat
- 양날 마이터 쏘
- 프로세싱 센터
- 개스킷 삽입기계
- 매거진 로딩
- 또는 한 스틸리지에서 다른 스틸리지로 프로파일을 선택할 때

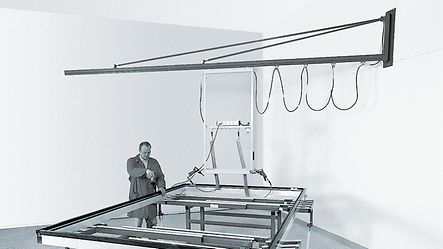

회전 암
회전 암
전기 또는 압축 공기가 필요한 소형 도구에 쉽게 접근할 수 있습니다.
- 장치 홀더가 있는 회전 암
- 4개의 압축 공기와 4개의 전기 연결점이 있는 장치 홀더
- 공구 보관 시설 700 x 240 mm
- 압축공기 장치 사용을 위한 라인 제공
- 회전 암은 벽에 장착할 수 있습니다.
기술 데이터:
길이: | 5000 mm |
너비: | 조절가능 |
높이: | 1800 - 3000 조절가능 |
무게: | 61 kg |
리프팅 수용량: | 35 kg |
폴링 프로파일
PFA 프로파일 테이핑 머신

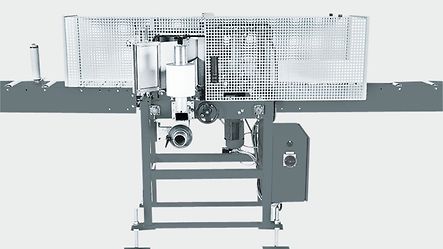

PFA 프로파일 테이핑 머신
The profile taping machine can be used to apply a protective tape on all profiles with two parallel surfaces. It is also possible to apply the tape on a third side, at a right angle to the other two sides, in a single operation.
Technical Data:
Total length: | 10600 mm |
Width: | 1000 mm |
Height: | 1300 mm |
Feed-in track: | 4000 kg |
Take-off track: | 5000 mm |
수동 포일링 기기

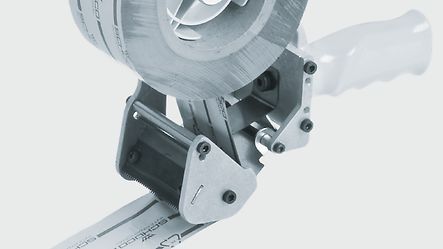

수동 포일링 기기
포일 너비 65mm부터 150mm까지.
- 추가 처리를 위한 윈도우, 도어 및 파사드 프로파일용 표면 보호
- 롤링을 위한 측면 가이드
- 롤러에 조절식 브레이크
트롤리
받침대 캐리어

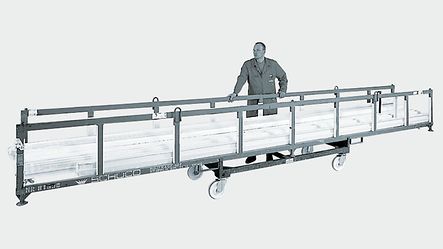

받침대 캐리어
Schüco 받침대 운반용 받침대 캐리어.
- 최대 760mm 너비의 프로파일 팔레트용
- 견고한 용접 강판 디자인
- 4개의 폴리아미드 캐스터, Ø 175 mm로 이동 가능, 모두 4개의 브레이크 기능 있음
기술 데이터:
길이: | 4000 mm |
너비: | 800 mm |
높이: | 420 mm |
무게: | 76 kg |
리프팅 수용량: | 1300 kg |
긴 프로파일 캐리어
긴 프로파일 캐리어
파사드에서 절단되지 않은 프로파일 또는 멀리언 프로파일을 수평으로 운반하거나 보관하기 위한 긴 프로파일 캐리어.
- 프로파일 캐리어는 양측에 적재 가능
- 좌우 모두 8개의 랙 암
- 깊이 475 mm
- 기둥에 안전하게 용접된 랙 암
- 중간 기둥 조절 가능
- 4개의 폴리아미드 캐스터, Ø 175mm, 브레이크 기능이 있는 2개로 이동 가능
기술 데이터:
길이: | 4000 mm |
너비: | 1000 mm |
높이: | 2500 mm |
무게: | 750 kg |
리프팅 수용량: | 1000 kg |
프로파일 바 캐리어

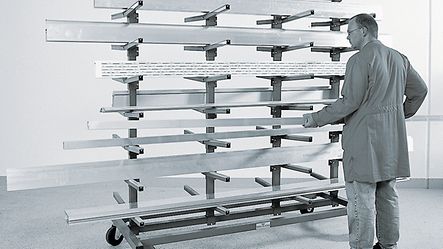

프로파일 바 캐리어
긴 프로파일 섹션의 수평 보관 및 운반용.
- 프로파일 캐리어는 양측에 적재 가능
- 수직 기둥당 7쌍의 랙 암, 원하는 길이로 조정 가능, 랙 암 사이의 가변 거리 허용
- 랙 암의 부드러운 고무 코팅
- 조정 가능한 2개의 수직 기둥
- 랙 암의 깊이 각 측면 400mm
- 4개의 폴리아미드 캐스터, Ø 150mm, 브레이크 기능이 있는 2개로 이동 가능
기술 데이터:
길이: | 2000 mm |
너비: | 850 mm |
높이: | 2050 mm |
무게: | 124 kg |
리프팅 수용량: | 1000 kg |

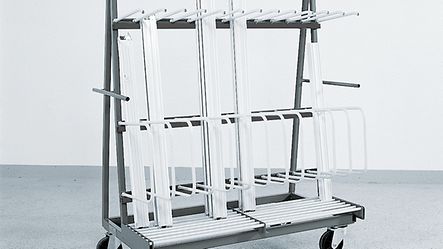

짧은 프로파일 캐리어
짧은 프로파일 캐리어
짧은 길이와 중간 길이의 프로파일 섹션을 수평으로 보관 및 운반용.
- 프로파일 캐리어를 한쪽에 적재할 수 있음
- 12개 섹션
- 조정 가능한 섹션 너비, 최대 90mm
- 컴파트먼트 깊이 400 mm
- PVC-U 코팅이 적용된 섹션 디바이더 및 표면
- 측면 운반 핸들
- 4개의 폴리아미드 캐스터, Ø 150mm, 브레이크 기능이 있는 2개로 이동 가능
기술 데이터:
길이: | 1400 mm |
너비: | 800 mm |
높이: | 1500 mm |
무게: | 84 kg |
리프팅 수용량: | 1000 kg |

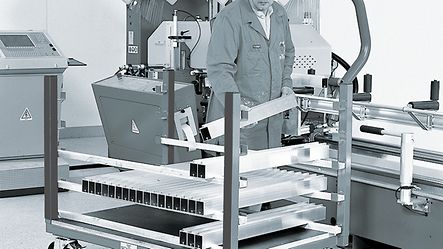

플랫폼 프로파일 캐리어
플랫폼 프로파일 캐리어
플랫폼 프로파일 캐리어는 소형 부품 및 운반용 프로파일 섹션을 적재하기 위한 범용 트롤리입니다.
- 다양한 방법으로 프로파일 캐리어를 로드할 수 있습니다.
- 27mm 두께의 평판 베이스
- 튜브 스템 장착을 위한 4개 코너 모두 800mm 스틸 튜브브
- 스틸 튜브 한쪽에 4개의 프로파일 부착 옵션
- 4개의 폴리아미드 캐스터, Ø 175 mm로 이동 가능, 모두 4개의 브레이크 기능 있음
기술 데이터:
길이: | 1350 mm |
너비: | 950 mm |
높이: | 1000 mm |
무게: | 42 kg |
리프팅 수용량: | 1000 kg |

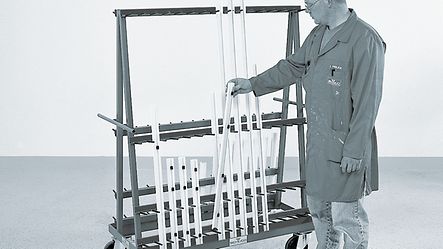

글레이징 비드 캐리어
글레이징 비드 캐리어
글레이징 비드 캐리어는 글레이징 비드를 수직으로 운반하도록 설계되었습니다.
- 글레이징 비드 및 보조 프로파일용 운반 캐리어
- 보관 섹션 높이 1400mm
- 고정 구분이 있는 4개의 분류 섹션
- 30개의 컴파트먼트, 각 측에 15개씩
- 컴파트먼트 깊이 100mm
- 컴파트먼트 높이 65mm
- 펠트로 덮인 표면
- 4개의 폴리아미드 캐스터, Ø 150mm, 브레이크 기능이 있는 2개로 이동 가능
기술 데이터:
길이: | 1200 mm |
너비: | 600 mm |
높이: | 1600 mm |
무게: | 62 kg |
리프팅 수용량: | 300 kg |
벤트 프레임 캐리어
벤트 프레임 캐리어
벤트 프레임 캐리어는 모바일 프레임 보관용으로 설계되었습니다. 펠트 패드는 긁힘 없이 프레임을 삽입하고 제거할 수 있도록 합니다.
- 벤트 프레임 운반용 트롤리
기계 부품 및 조립 영역은 프로파일 표면을 보호하기 위해 펠트로 덮여 있음
섹션 높이: 2300 mm
섹션 너비: 100 mm
섹션 수: 16
- 4개의 폴리아미드 캐스터, Ø 150 mm, 제동 장치가 있는 2개로 이동 가능
기술 데이터:
Länge: | 2100 mm |
Breite: | 800 mm |
Höhe: | 2550 mm |
Gewicht: | 118 kg |
Tragkraft: | 1000 kg |

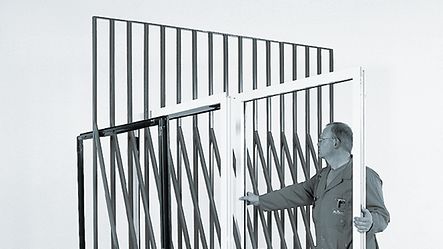

외부 프레임 캐리어
외부 프레임 캐리어
외부 프레임 캐리어는 모바일 임시 보관에 사용할 수 있습니다. 프레임은 롤러를 사용하여 쉽게 밀어 넣을 수 있습니다. 프레임은 핸드 브레이크를 통해 캐리어에 고정됩니다.
- 외부 프레임 운반용 트롤리
기계 부품은 프로파일 표면을 보호하기 위해 펠트로 덮여 있음
바닥에서 롤러 높이: 330mm
컴파트먼트 높이: 2300mm
- 컴파트먼트 너비: 100mm
- 4개의 폴리아미드 캐스터, Ø 150 mm, 제동 장치가 있는 2개로 이동 가능
운송 중 유닛을 제자리에 고정시키는 제동 장치
기술 데이터:
길이: | 2100 mm |
너비: | 800 mm |
높이: | 2550 mm |
무게: | 118 kg |
리프팅 수용량: | 1000 kg |

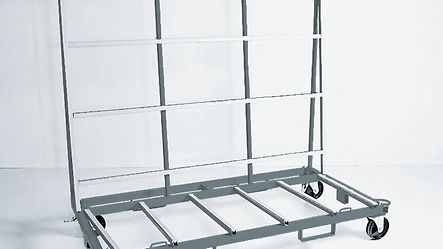

내부 재료 캐리어
내부 재료 캐리어
실내 재료 캐리어는 작업장 내에서 운송하도록 설계되었습니다. 공간을 절약하기 위해 사용하지 않을 때 캐리어를 함께 밀어 넣을 수 있습니다.
- 비어있을 때 트롤리를 함께 밀 수 있습니다.
- 작업 너비 700mm
- 수납 높이 1500mm
- 수용성 페인트에 내성이 있는 내마모성 고무 프로파일로 덮인 보관 및 베이스 섹션
- 4개의 폴리아미드 캐스터, Ø 150 mm, 제동 장치가 있는 2개로 이동 가능
기술 데이터:
길이: | 2120 mm |
너비: | 950 mm |
높이: | 1900 mm |
무게: | 78 kg |
리프팅 수용량: | 750 kg |
실외 자재 캐리어
실외 자재 캐리어
실외 자재 캐리어는 작업장 내 운반 및 현장 운반을 위해 설계되었습니다. 캐리어는 지게차나 크레인을 사용하여 운반할 수 있으며 탈착식 바퀴를 사용하여 트럭에 안전하게 적재할 수 있습니다.
수용성 페인트에 내성이 있는 내마모성 고무 프로파일로 덮인 기계 부품 및 조립 영역
4개의 폴리아미드 캐스터, Ø 175mm, 브레이크 기능이 있는 2개로 이동 가능
기술 데이터:
길이: | 2000 mm |
너비: | 980 mm |
높이: | 1950 mm |
무게: | 90 kg |
리프팅 수용량: | 750 kg |
스풀 랙

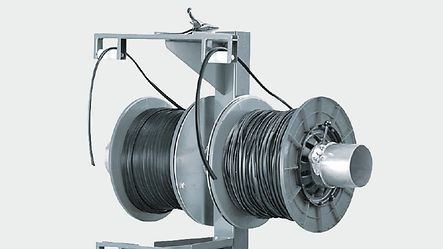

스풀 랙
Schüco 개스킷 스풀을 사용하기위해.
- 4개의 스풀을 운반하기위해
- 각 스풀용 앵글 브레이크
- 모든 방향으로 움직일 수 있고 잠금 브레이크가 있는 스풀 랙
기술 데이터:
길이: | 960 mm |
너비: | 960 mm |
높이: | 1500 mm |
무게: | 60 kg |
액세서리
작업장 트롤리
작업장 트롤리
Schüco 도구용 특수 인서트가 있는 금속 제작자용 수공구 준비용 트롤리.
옵션: 8가지 도구 모듈.
- 인체공학적 손잡이가 있는 대형 폴리프로필렌 작업대
- 서랍 8개(6 x 60mm, 2 x 130mm)
- 전체 확장 서랍
- 잠금 장치가 통합된 서랍 손잡이
- 중앙 잠금
- 캐스터 2개 및 고정 바퀴 2개(125mm)
- 주차 브레이크
기술 데이터:
길이: | 770 mm |
너비: | 475 mm |
높이: | 960 mm |
무게: | 90 kg |
압축공기 필터 펌프
압축공기 필터 펌프
For filling the compressed air sprayer (Art. No. 296 702) with compressed air.
고정
압축공기 분사기
압축공기 분사기
세척제 및/또는 탈지제(아티클 번호 298 290) 및 실리콘 오일(아티클 번호 298 466)을 경제적이고 용도에 맞게 사용합니다.
- 리필 가능
- 주입 어댑터 제공
- 내용물: 약 0,4 리터
- 작동압력: 0,6 − 1,5 MPa
