밀링, 드릴링, 펀칭
힌트
당사는 기술 발전을 위해 치수 및 디자인을 변경할 수 있는 권리를 보유합니다.
그림은 원본과 다를 수 있으며 추가 비용이 발생할 수 있는 옵션이 포함될 수 있습니다.
엔드 밀링 머신
AKF 4
AKF 4
T-조인트용 새시 바, 트랜섬, 멀리언 및 씰 레일 프로파일과 기준점용 도어 프로파일의 끝을 정확하게 밀링합니다.
- 밀링 영역 (깊이 x 높이) 80 x 140 mm.
기술 데이터:
모터: | 400 V / 2 kW |
재료 지지 숄더: | +20° / 90° /-20° |
모듈 위치: | 90° |
밀링 Ø (최대): | 250 mm |
밀링 패키지 높이(최대): | 90 mm |
밀리 깊이: | 80 mm |
프로파일 폭 (최대): | 350 mm |
프로파일 높이 (최대): | 140 mm |
프로파일 길이 (최소): | 400 mm |
추출 지점 Ø: | 예 |
무게: | 95 kg |

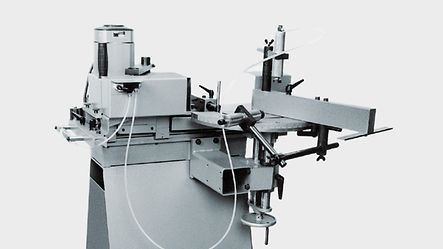

AKF 6
AKF 6
T-조인트용 새시 바, 트랜섬, 멀리언 및 씰 레일 프로파일과 기준점용 도어 프로파일의 끝을 정확하게 밀링합니다.
- 밀링 영역 (깊이 x 높이) 85 x 150 mm.
기술 데이터:
모터: | 400 V / 3 kW |
재료 지지 숄더: | +20° / 90° /-20° |
모듈 위치: | 90° |
밀링 Ø (최대): | 250 mm |
밀링 패키지 높이(최대): | 90 mm |
밀리 깊이: | 85 mm |
프로파일 폭 (최대): | 305 mm |
프로파일 높이 (최대): | 150 mm |
프로파일 길이 (최소): | 400 mm |
추출 지점 Ø: | 80 mm |
무게: | 190 kg |

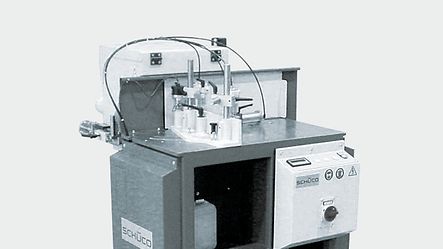

AKF 8
AKF 8
T-조인트용 새시 바, 트랜섬, 멀리언 및 씰 레일 프로파일과 기준점용 도어 프로파일의 끝을 정확하게 밀링합니다.
- 밀링 영역 (깊이 x 높이) 100 x 180 mm.
기술 데이터:
모터: | 400 V / 2,2 kW |
재료 지지 숄더: | 90° 에서 20° (좌) / 30° (우) |
모듈 위치: | 90 및 15- 증가 |
밀링 Ø (최대): | 250 mm |
밀링 패키지 높이(최대): | 160 mm |
밀리 깊이: | 95 mm |
프로파일 폭 (최대): | 300 mm (90° 에서) |
프로파일 높이 (최대): | 180 mm |
프로파일 길이 (최소): | 300 mm |
추출 지점 Ø: | 80 / 90 / 100 mm |
무게: | 400 kg |

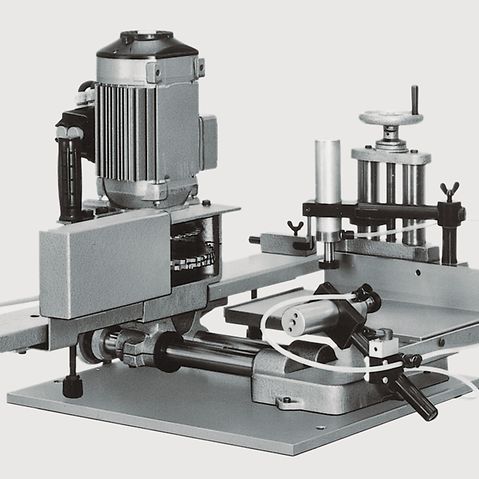

라우터 카피

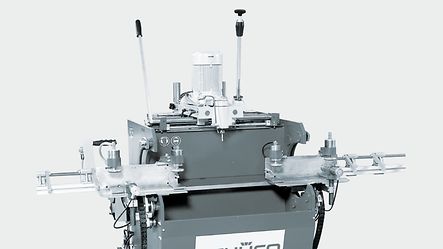

라우터 복사 KF 348 및 KF 347
라우터 복사 KF 348 및 KF 347
도어 및 위도우 프로파일의 기어박스가 있는 핸들과 실린더 잠금 장치를 포함한 잠금 장치용 리세스의 정밀 가공용.
- KF 348: 알루미늄 및 강철 가공
- KF 347: 알루미늄 가공
기술 데이터:
모터: | 400 V / 1,5 kW (KF 348 change-pole motor) |
프로파일 회전: | 180° |
Working position: | 0°, 60°, 90°, 180° |
프로파일 폭 (최대): | 120 mm |
프로파일 높이 (최대): | 100 mm |
프로파일 길이 (최소): | 500 mm |
프로파일 길이 (최대): | 3000 mm |
무게: | 300 kg |
드릴링 기계

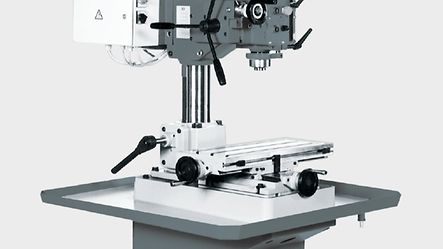

드릴 및 밀 커터 BT 25 F
드릴 및 밀 커터 BT 25 F
모든 유형의 기계 가공 및 드릴링에 적합합니다.
기술 데이터:
모터: | 400 V / 0,8/ 1,5 kW (변환 극 모터) |
속도: | 120 - 2160 min-1 |
슬리브 스트로크: | 100 mm |
스핀들/테이블 사이의 거리: | 80 - 450 mm |
X-축 이동 범위: | 350 mm |
Y-축 이동 범위: | 160 mm |
스핀들 지원: | MK 3 |
무게: | 340 kg |

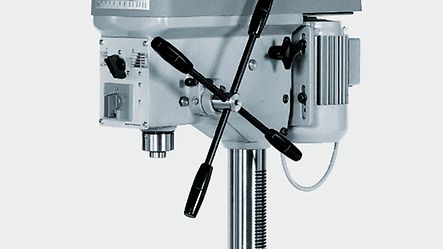

벤치 드릴링 기계 BT 18
벤치 드릴링 기계 BT 18
드릴 구멍 설정용.
기술 데이터:
모터: | 400 V / 0,7/ 1,3 kW (변환 극 모터) |
속도: | 240 - 3800 min-1 |
드릴링 깊이: | |
스핀들/테이블 사이의 거리: | |
스핀들/베이스 플레이트 사이의 거리: | |
스핀들 지원: | |
무게: | 85 kg |

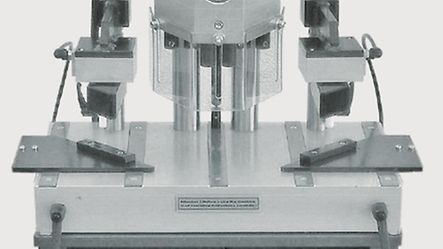

도어 힌지 드릴링 기계
도어 힌지 드릴링 기계
외부 및 벤트 프레임에 2단 및 3단 Schüco 도어 힌지용 고정 구멍을 동시에 드릴링하는 데 사용됩니다.
기술 데이터:
모터: | 400 V / 1,1 kW |
속도: | 2800 min-1 |
무게: | 90 kg |
프레스

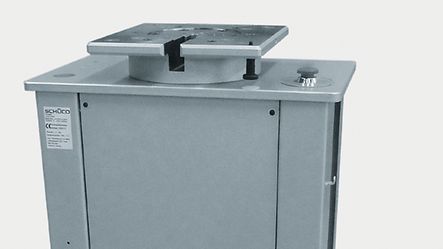

유압 프레스
유압 프레스
Schüco 소형 공구 및 차세대 프레스 공구용으로 설계되었습니다. 유압 프레스는 베이스 프레스보다 더 빠르고 더 큰 힘으로 작동합니다.
- 리프팅 높이: 20mm
- 최소 공간만 필요
- 풋 페달로 작동되는 컴팩트한 디자인
- 고정 옵션
- 무제한 도구 높이
- 차세대 프레스 도구용 어댑터
- 통합 기계 기반

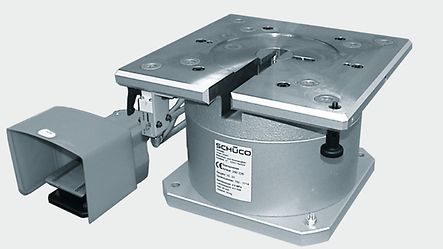

베이스 프레스
베이스 프레스
새로운 소형 공구 및 차세대 프레스 공구용으로 설계
- 리프팅 높이: 20 mm
- 길이 스톱 및 브라켓을 위한 고정 옵션
- 빠른 맞춤 시스템을 사용한 신속한 도구 교체(도구는 베이스 프레스에 장착되면 즉시 사용할 수 있음)
- 소형 공구는 마찰 베어링과 정렬 핀을 사용하여 베이스 프레스에 고정됩니다.
- 제한없는 공구 높이
- 공구 조립용 안전 스위치
- 차세대 프레스 도구용 어댑터
- 사용자 보호 강화
- 기계 베이스에 설치, 아티클 번호 299 504 가능

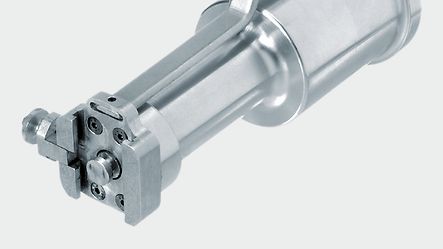

유공압식 핸드 프레스
유공압식 핸드 프레스
Schüco 공구 인서트를 수용하도록 설계되었습니다.
- 최소한의 공사로 매우 경제적인 시스템
- 펀치로 작동하는 핸들
- 신속한 공구 변경
- 프레스와 공구 사이의 보안 핀
- 작업 보호 향상

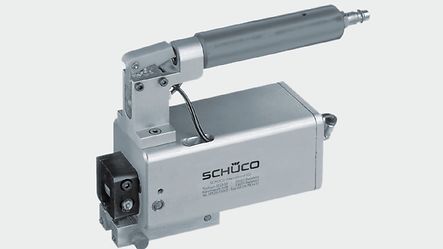

핸드 프레스
핸드 프레스
Schüco 공구 인서트를 수용하도록 설계되었습니다.
- 가볍고 콤팩트하며 다재다능함
- 다양한 도구 보관에 필요한 최소 공간
- 핸들을 사용하여 편리한 조작
- 핸들 버튼을 사용하여 작동
- 간편한 조작으로 인한 빠른 도구 교체
- 공구를 교체할 때 압축 공기 공급 장치에서 핸드 프레스를 제거할 필요 없음
- 프레스와 공구 사이의 보안 볼트
- 사용자 보호 강화

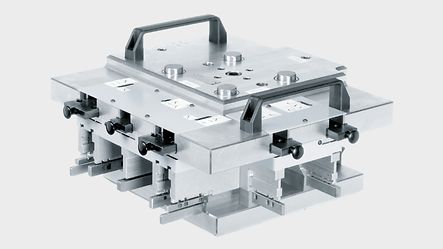

소형 공구
소형 공구
다양한 시리즈에 사용 가능
- 뛰어난 비용 대비 성능
- 하나의 펀칭 작업에서 논리적 단계 순서
- 하나의 콤비네이션 프레스에 통합된 여러 준비 단계
- 손잡이를 이용한 간편한 조작
- 다기능성이란 툴을 지속적으로 교체할 필요가 없음을 의미합니다
- 모든 시리즈에 사용 가능
펀치
핸드 펀치
핸드 펀치
특별한 경우에 사용됩니다, Schüco 프로파일 펀칭을 위해.
- 핸들을 사용하여 편리한 조작
- 손잡이에 있는 버튼으로 작동
- 플라스틱 손잡이
트랜섬 펀치
트랜섬 펀치
파사드 시스템을 위한 트랜섬 프로파일의 4.2 x 7mm 슬롯 펀칭용.
트랜섬 펀치는 다양한 파사드 시스템에 사용할 수 있습니다.
- 풋 페달을 사용하여 작동
- 기계 베이스에 설치, 아티클 번호 299 504 가능
- 무빙 펀치
- 내장된 공압 실린더
- 트랜섬 준비를 위한 높이 제한 없음
- 사전 장착된 절연체가 있어도 트랜섬을 펀칭
- 트랜섬이 노치되기 전이나 후에 펀치 가능
- 모든 시리즈에 사용 가능, 예: FW 50+, FW 60+
