Sägen

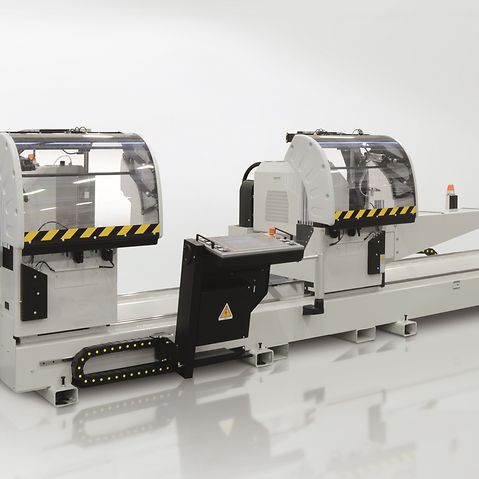

Doppelgehrungssägen

PDG Dual Cut 610, 630, 650

Profil-Doppelgehrungssäge mit Schifterschnitt und von unten kommenden 600er Sägeblättern.
Für Aluprofile, direkt ansteuerbar über SchüCal.

Servomotor für Winkeleinstellung
Schwenken und Neigen

Technische Daten:

	PDG dual Cut 610	PDG dual Cut 630	PDG dual Cut 650
Anzahl CNC-gesteuerte Achsen:	1	3	5
Mobiler Kopf (X-Achse):	CNC	CNC	CNC
Schwenken:	manuell	CNC	CNC
Neigen:	pneumatisch	pneumatisch	CNC
Zwischenwinkel Schwenken:	Ja	Ja	Ja
Zwischenwinkel Neigen:	Nein	Nein	Ja
Ausführung:	5,0 m oder 6,6 m	5,0 m oder 6,6 m	5,0 m oder 6,6 m
Motor:	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW	230/400 V / 2x3,7 kW
Drehzahl Sägeblatt:	2400 U/min	2400 U/min	2400 U/min
Schwenkbereich:	140° (außen); 22,5° (innen)	140° (außen); 22,5° (innen)	140° (außen); 22,5° (innen)
Neigewinkel:	90° und 45° (innen)	90° und 45° (innen)	90° und 45° (innen)
Sägeblatt Ø:	2 x 600 mm	2 x 600 mm	2 x 600 mm
Schnittlänge (min.):	470 mm (bei 90°)	470 mm (bei 90°)	470 mm (bei 90°)
Schnittlänge (max.):	5000 mm / 6600 mm (je nach Ausführung)	5000 mm / 6600 mm (je nach Ausführung)	5000 mm / 6600 mm (je nach Ausführung)
Gewicht:	3150 kg / 3370 kg (je nach Ausführung)	3150 kg / 3370 kg (je nach Ausführung)	3150 kg / 3370 kg (je nach Ausführung)

PDG Dual Cut Prospekt (pdf, 3,1 MB)

PDG E-Cut 650, 600 L, 500

Profil-Doppelgehrungssäge mit 650er/600er/500er Sägeblatt, für Aluprofile, direkt ansteuerbar über SchüCal

Servomotor für Winkeleinstellung

Technische Daten:

	PDG e- Cut 650	PDG e- Cut 600	PDG e- Cut 500
Ausführung:	5,0 m oder 6,6 m	5,0 m oder 6,6 m	5,0 m oder 6,6 m
Motor:	230/400 V / 2x5,5 kW	230/400 V / 2 x 2,2 kW	230/400 V / 2 x 2,2 kW
Drehzahl Sägeblatt:	2800 U/min	2800 U/min	2800 U/min
Neigewinkel	20° (außen); 45° (innen)	20° (außen); 45° (innen)	10° (außen); 45° (innen)
Sägeblatt Ø:	2 x 650 mm	2 x 600 mm	2 x 500 mm
Schnittlänge (min.):	350 mm (bei 2 x 90°); 352 mm (bei 2 x 45°); 270 mm (über Software)	350 mm; 270 mm (über Software)	350 mm; 270 mm (über Software)
Schnittlänge (max.):	5000 mm / 6600 mm (je nach Ausführung)	5000 mm / 6600 mm (je nach Ausführung)	5000 mm / 6600 mm (je nach Ausführung)
Gewicht:	2580 kg / 2720 kg (je nach Ausführung)	2000 kg / 2280 kg (je nach Ausführung)	2000 kg / 2280 kg (je nach Ausführung)

PDG Cut 550

Profil-Doppelgehrungssäge mit 550er Sägeblatt, für Aluminiumprofile, ansteuerbar aus SchüCal.

Pneumatische Winkeleinstellung

Technische Daten:

Ausführung:	5,5 m oder 6,6 m
Motor:	230/400 V / 2x2,2 kW
Drehzahl Sägeblatt:	2800 U/min
Neigewinkel:	nach außen bis auf 22,5°
Festanschläge bei:	90°/45°/22,5° (Zwischenwinkel einstellbar)
Sägeblatt Ø:	2 x 550 mm
Schnittlänge (min.):	min. 370 mm; < 370 mm (über Software)
Schnittlänge (max.):	5000 mm / 6600 mm (je nach Ausführung)
Gewicht:	1900 kg / 2400 kg (je nach Ausführung)

PDG Set

500er Sägeblatt, für Aluprofile, Maßeingabe über Tastatur

Pneumatische Winkeleinstellung

Technische Daten:

Ausführung:	5,0 m oder 6,0 m
Motor:	230/400 V / 2x2,2 kW
Drehzahl Sägeblatt:	2800 U/min
Neigewinkel:	nach außen bis auf 22,5°
Festanschläge bei:	90°/45°/22,5° (Zwischenwinkel einstellbar)
Sägeblatt Ø:	2 x 500 mm
Schnittlänge (min.):	300 mm, <300 mm mit Kurzschnittanschlag
Schnittlänge (max.):	5000 mm / 6600 mm (je nach Ausführung)
Gewicht:	1830 kg / 2140 kg (je nach Ausführung)

PDG Twin

400er Sägeblatt, für Aluprofile, Maßeingabe über Tastatur

Manuelle Winkeleinstellung

Technische Daten:

Ausführung:	4,0 m oder 6,0 m
Motor:	230/400 V / 2x2,2 kW
Drehzahl Sägeblatt:	2800 U/min
Neigewinkel:	45° (außen) -90°
Schwenkwinkel:	45° (außen) -45° (innen)
Sägeblatt Ø:	2 x 400 mm
Schnittlänge (min.):	421 mm; bis auf 210 mm mit Kurzschnittanschlag
Schnittlänge (max.):	4000 mm / 6600 mm
Gewicht:	700 kg / 867 kg (je nach Ausführung)

Glasleistensägen

GS 500

Das Glasleisten-Zuschnittszentrum GS 500 dient der rationellen Glasleistenbearbeitung. Vom Einmessen der Leisten bis zum Sägen wird ein hohes Maß an Zeiteinsparung möglich. Optimiert wird dies durch das Vorlegemagazin und einem Profilpuffer.

Automatisches Setzen der Schüco-Glasleistenklipse

Technische Daten:

Motor:	400 V
Schwenkbereich:	+ 45° / 90° / -45°
Sägeblatt Ø:	400 mm
Schnittlänge (min.):	200 mm
Schnittlänge (max.):	6000 mm
Gewicht:	480 kg

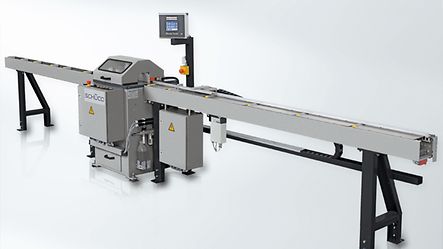

GS200 / GS100

Glasleistensäge zur Glasleistenbearbeitung.

Automatisches Setzen der Schüco-Glasleistenklipse

Technische Daten:

Ausführung:	GS 100
Motor:	400 V / 2,8 kW
Schwenkbereich:	+ 45° / 90° / -45°
Sägeblatt Ø:	400 mm
Gewicht:	370 kg

GS 50

Profil-Anschlag-Messsystem GS 50, wird zusammen mit einer Schüco Einkopfsäge PES 400 (oder ähnlich) zu einer kostengünstigen Glasleistensäge.

Anschlageinstellung über Servomotor

Technische Daten:

Motor:	230 V
Länge:	3000 mm
Rollenbreite:	400 mm
Arbeitshöhe:	850 - 1050 mm
Gewicht:	180 kg

Abläng- und Gehrungssägen

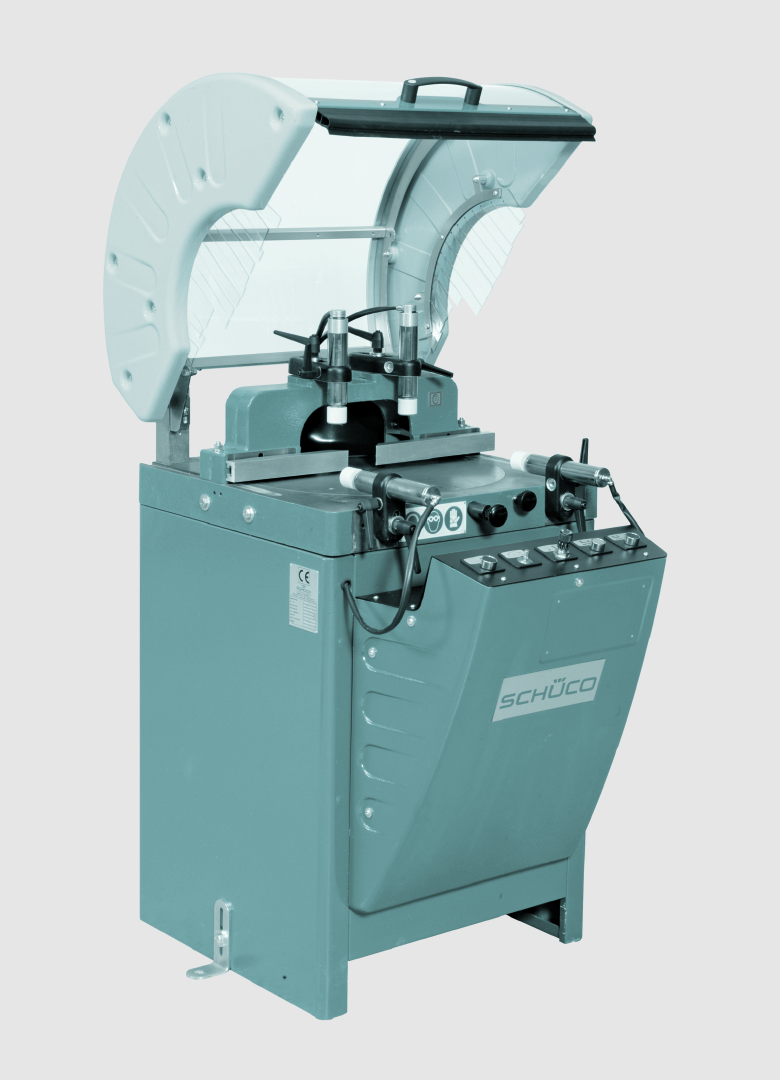

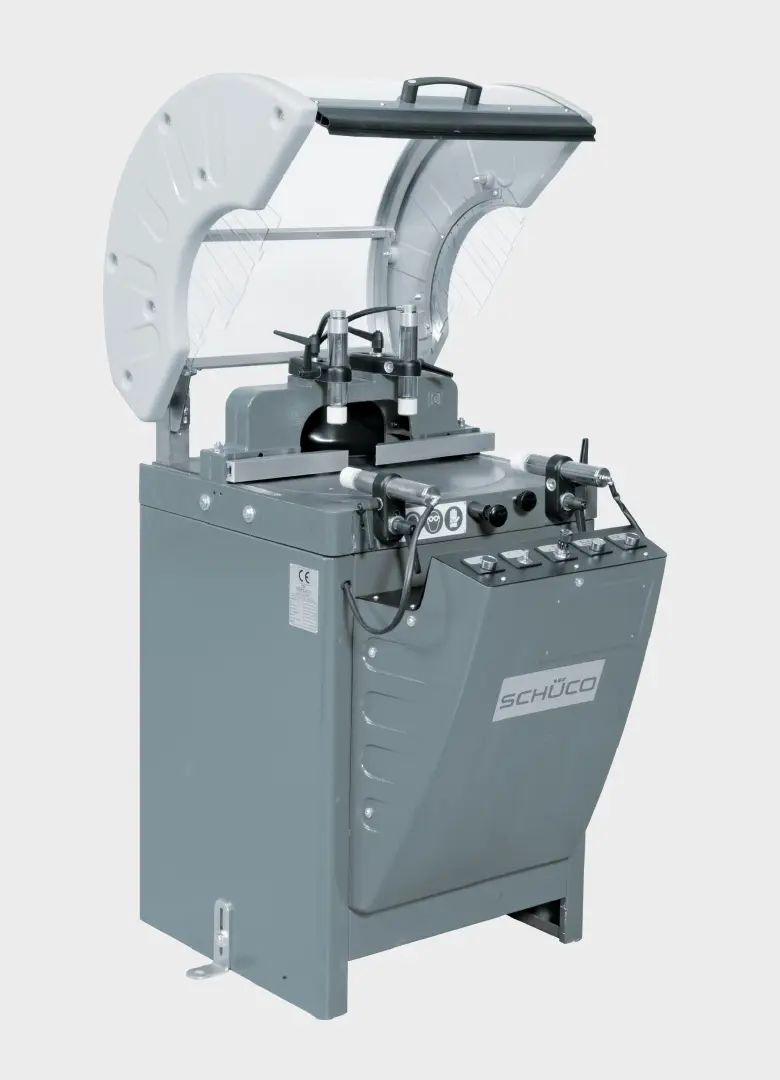

PES 400

Profil Einkopf Säge 400 zum ökonomischen Zuschnitt von Aluminiumprofilen.

Technische Daten:

Motor:	~ 400 V / 1,8 kW
Gehrungsbereich horizontal:	0°/ 90°/ 0°
Rasterstellung:	45°/ 90°/-45°
Sägeblatt Ø:	400 mm
Absaugstutzen Ø:	100 mm
Gewicht:	230 kg

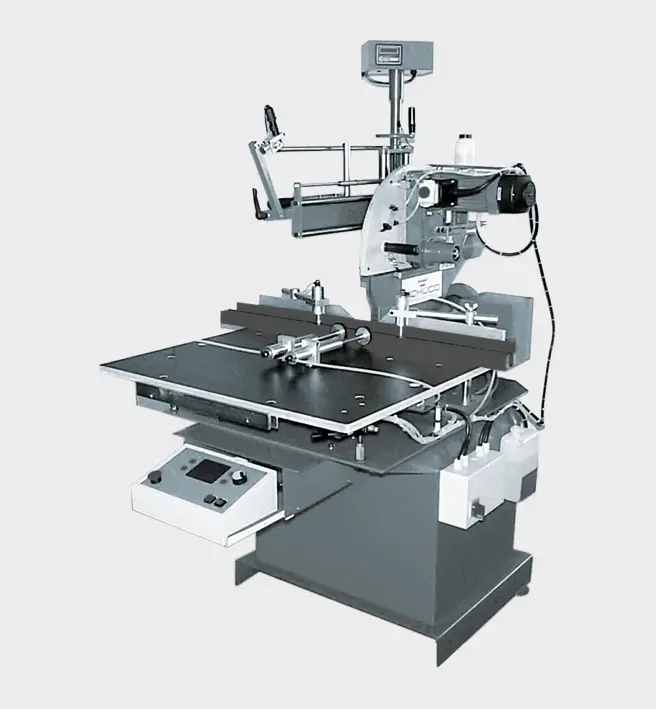

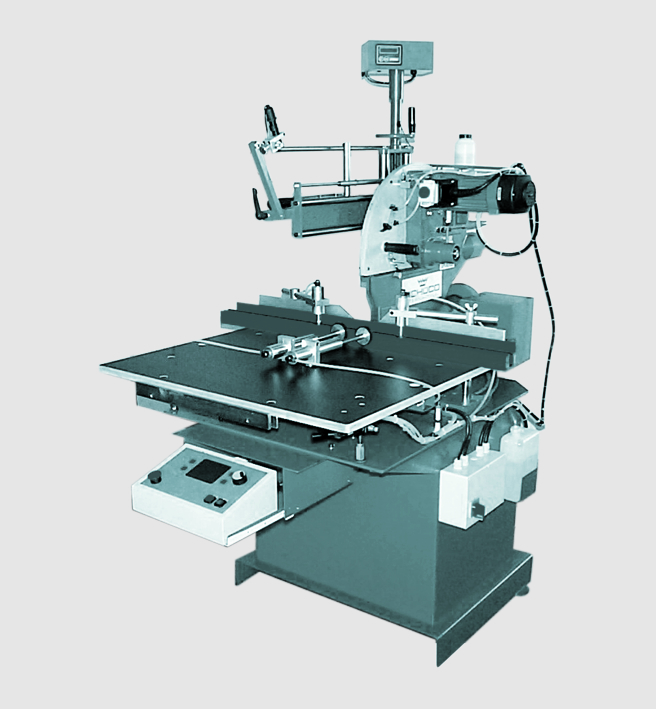

Schiftersäge 215 NS

Für Aluminiumprofile zur Ausführung von vertikalen und horizontalen Gehrungsschnitten.

Verstellung über Schneckengetriebe mit Handkurbel

Technische Daten:

Motor:	400 V / 3 kW
Drehzahl:	2800 U/min
Schnittbreite:	450 mm (bei 90°)
	310 mm (bei 45°)
Schnitthöhe:	215 mm (bei 90°)
	150 mm (bei 45°)
Gehrungsbereich horizontal:	45° (links) / 25° Spitzenwinkel (rechts)
Gehrungsbereich vertikal:	60° Spitzenwinkel (links) / 30° Spitzenwinkel (rechts)
Rollenbreite:	400 mm
Sägeblatt Ø:	550 mm
Absaugstutzen Ø:	100 mm
Gewicht:	300 kg

Schiftersäge 200 NCS

Für Aluminiumprofile zur Ausführung von vertikalen und horizontalen Gehrungsschnitten.

Motorische Neigeverstellung inkl. Digital-Anzeige

Technische Daten:

Motor:	~ 400 V / 3 kW
Drehzahl:	2800 U/min
Schnittbreite:	420 mm (bei 90°)
	300 mm (bei 45°)
Schnitthöhe:	200 mm (bei 90°)
	140 mm (bei 45°)
Gehrungsbereich horizontal:	45° (links) / 25° Spitzenwinkel (rechts)
Gehrungsbereich vertikal:	60° Spitzenwinkel (links) / 30° Spitzenwinkel (rechts)
Sägeblatt Ø:	520 mm
Absaugstutzen Ø:	100 mm
Gewicht:	350 kg

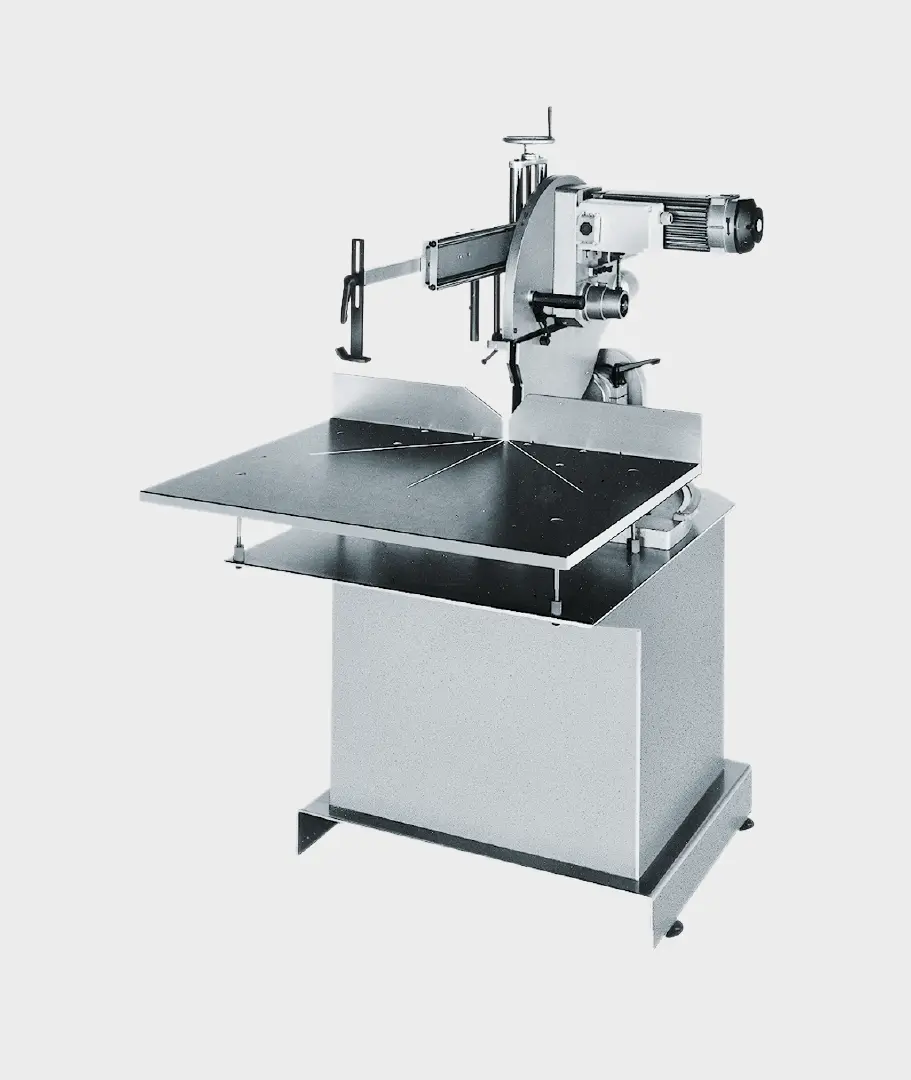

Schiftersäge 200 NS

Für Aluminiumprofile zur Ausführung von vertikalen und horizontalen Gehrungsschnitten.

Verstellung über Schneckengetriebe mit Handkurbel

Technische Daten:

Motor:	400 V / 3 kW
Drehzahl:	2800 U/min
Schnittbreite:	420 mm (bei 90°)
	300 mm (bei 45°)
Schnitthöhe:	200 mm (bei 90°)
	140 mm (bei 45°)
Gehrungsbereich horizontal:	45° (links) / 25° Spitzenwinkel (rechts)
Gehrungsbereich vertikal:	60° Spitzenwinkel (links) / 30° Spitzenwinkel (rechts)
Sägeblatt Ø:	520 mm
Absaugstutzen Ø:	100 mm
Gewicht:	300 kg

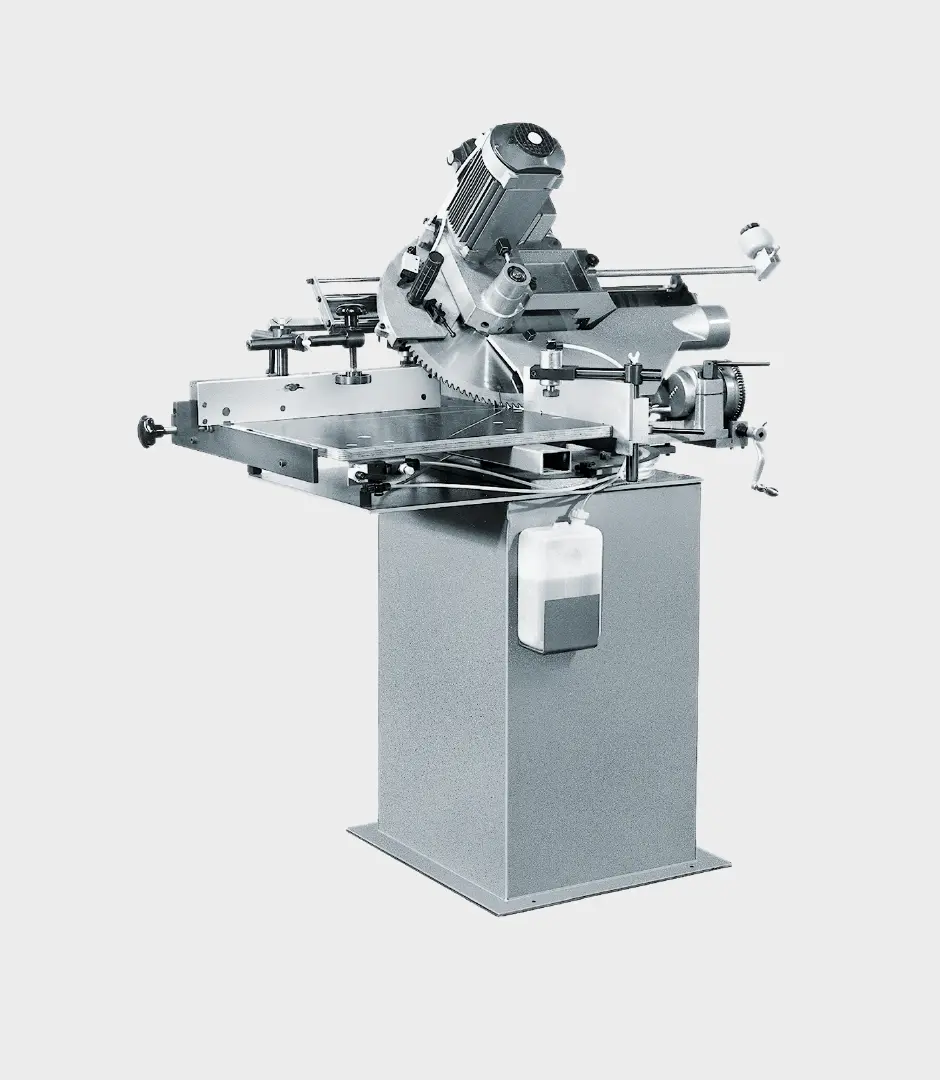

Schiftersäge 170 NS

Verstellung über Schneckengetriebe mit Handkurbel

Technische Daten:

Motor:	400 V / 3 kW
Drehzahl:	2800 U/min
Schnittbreite:	430 mm (bei 90°)
	305 mm (bei 45°)
Schnitthöhe:	170 mm (bei 90°)
	115 mm (bei 45°)
Gehrungsbereich horizontal:	45° (links) / 25° Spitzenwinkel (rechts)
Gehrungsbereich vertikal:	60° Spitzenwinkel (links) / 30° Spitzenwinkel (rechts)
Sägeblatt Ø:	420 mm
Absaugstutzen Ø:	100 mm
Gewicht:	300 kg

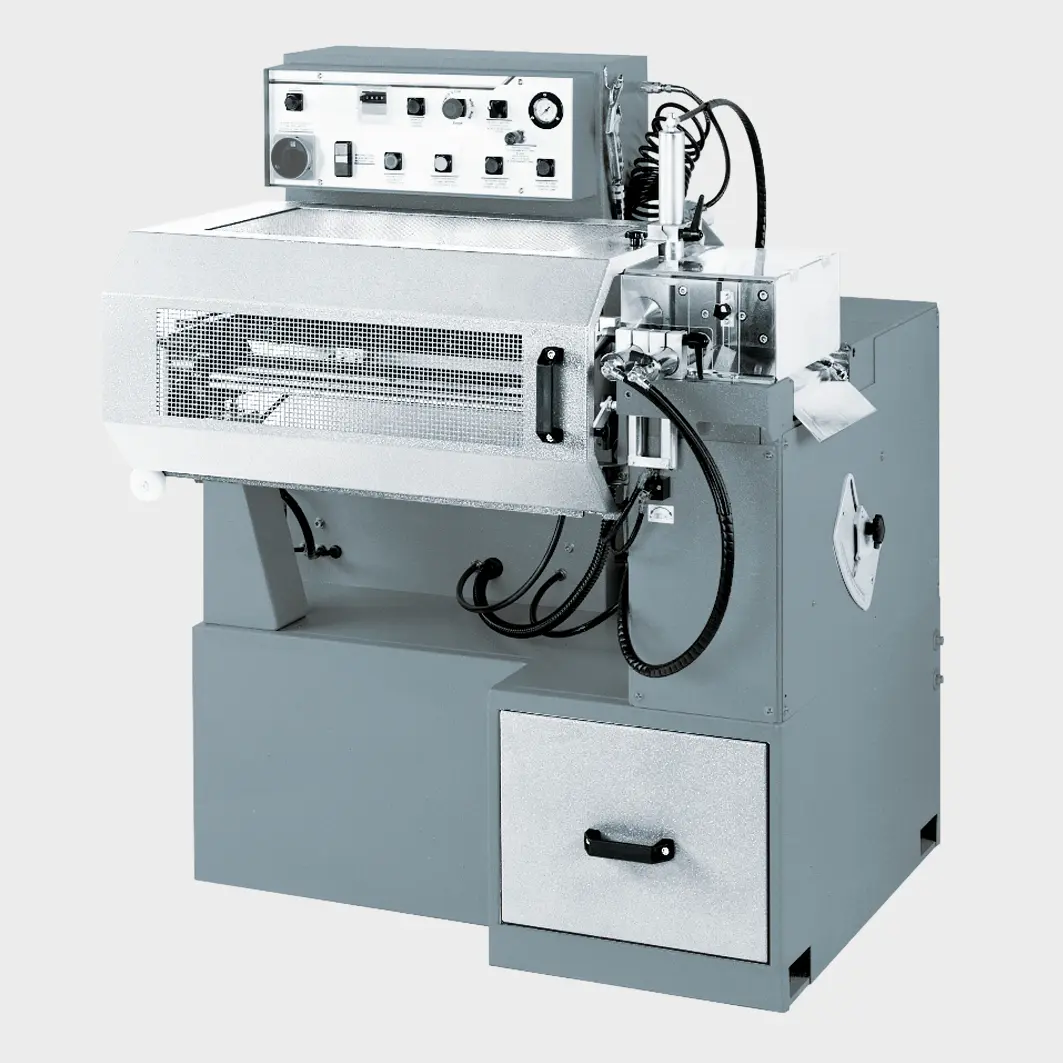

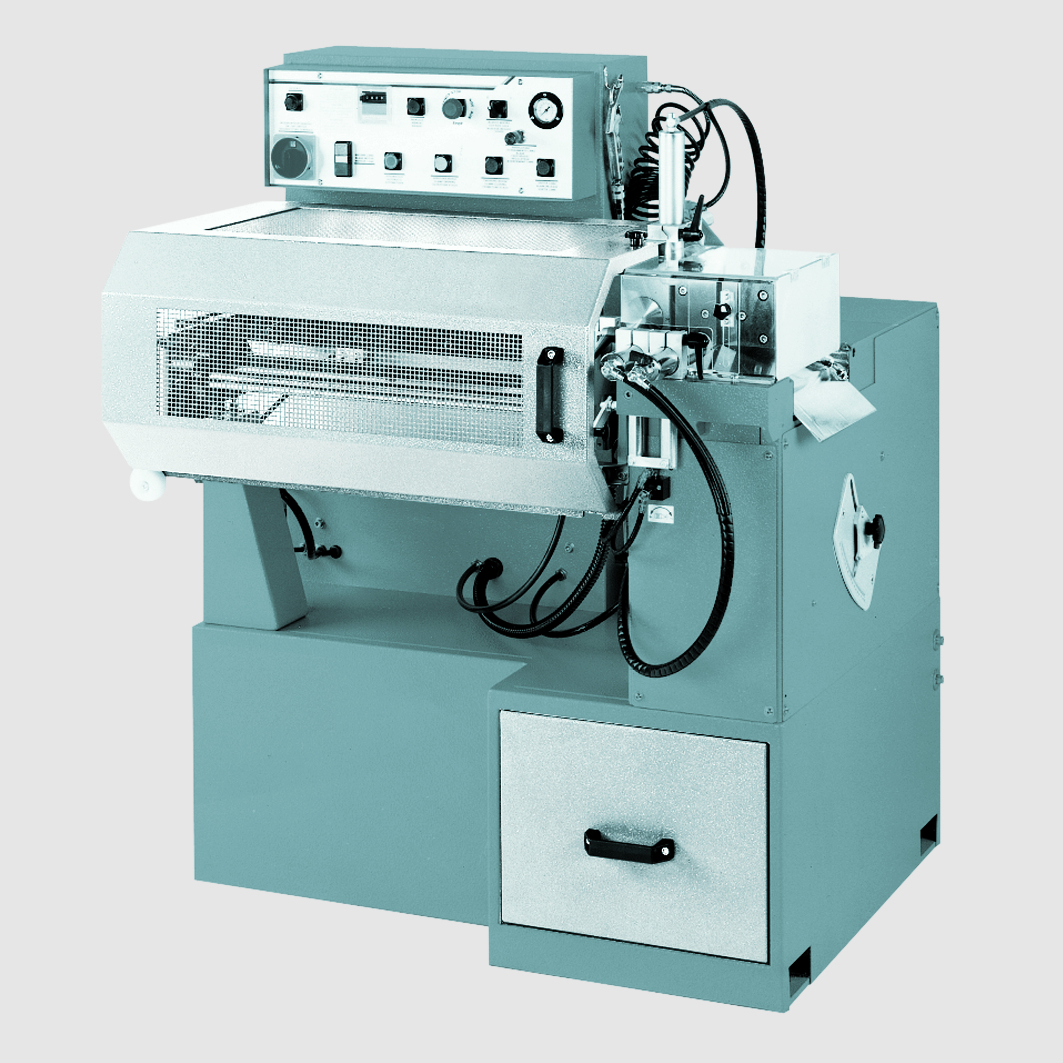

PSA

Profil-Säge-Automat, zum Kurz- oder Taktschnittsägen von Aluminiumprofilen.

Technische Daten:

Motor:	400 V / 3 kW
Drehzahl:	2800 U/min
Hub automatischer Zuführung:	max. 600 mm
Reststück:	min. 90 mm
Sägeblatt Ø:	400 mm
Gehrungsbereich horizontal:	90°
Gewicht:	350 kg

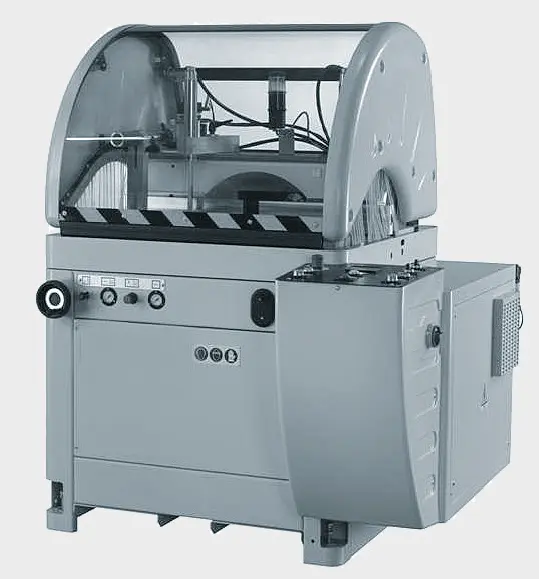

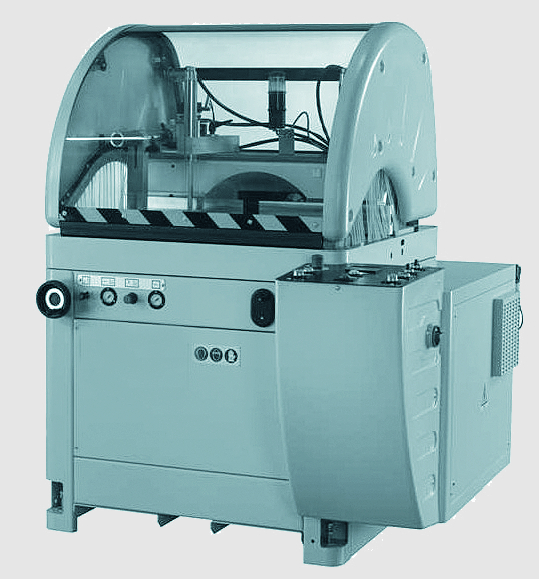

Schüco BS 550

Zum vertikalen Ablängen und für Gehrungsschnitte an dickwandigen Aluminium-Profilen, wie bei Balkonprofilen.

Technische Daten:

Motor:	400 V / 3 kW
Drehzahl:	2800 U/min
Gehrungsbereich:	20° (beidseitig)
Rasterstellung:	45° (links) / 90° / 45° (rechts)
Sägeblatt Ø:	550 mm
Absaugstutzen Ø:	80 mm und 50 mm
Gewicht:	827 kg

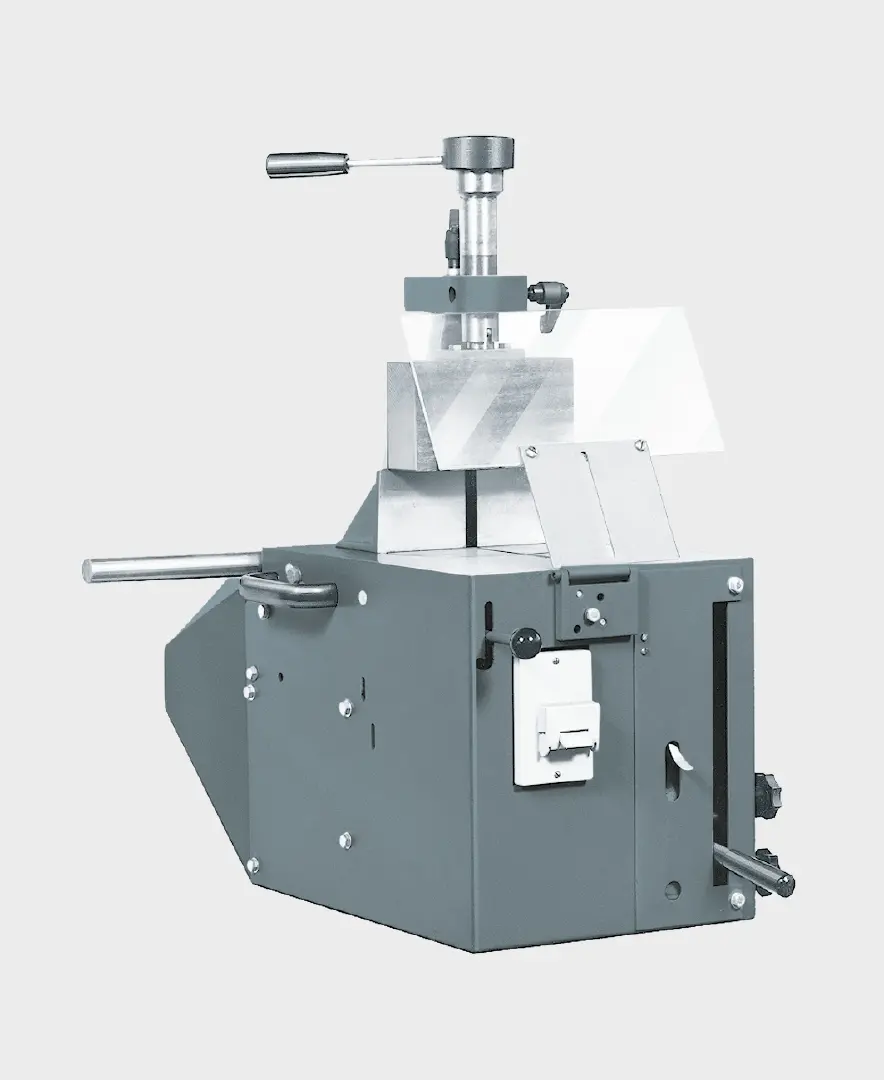

Kappsäge TL 350

Für Aluminium- und Kunststoff-Profile mit 350er Sägeblatt.

Technische Daten:

	TL 350
Motor:	400 V / 2 kW
Schnittgeschwindigkeit:	3200 m/min
Sägeblatt Ø:	350 mm
Rasterung:	-45°/ 90°/+45°
Gehrungsbereich horizontal:	25° (links) / 45° (rechts)
Gewicht:	68 kg

Ausklink- und Schiftersägen

PAS Compact und PAS Compact 650

Zum Ausklinken und Sägen von Aluminiumprofilen. Zwei-Kopf-Säge, automatischen Sägeblattvorschub und ortsfeste Profillage beim Sägeschnitt. Das Schüco Anschlagsystem ermöglicht Schifterschnitte bzw. Schifterklinkungen an einem oder beiden Enden eines Profils ohne Korrekturschnitte. Das Besondere an dem Anschlag ist, dass er parallel mit den Sägeblättern auf die gewünschte Klinkhöhe fährt. Somit ergibt sich immer eine exakte, auf die Endlänge bezogene Einlegeposition für das Profil, die auch dem Schnittpunkt entspricht.

Technische Daten:

	PAS Compact	PAS Compact 650
Motor:	400 V / 2x3 kW	400 V / 2x3 kW
Drehzahl:	2800 U/min	2800 U/min
Sägeblatt horizontal:	+60° / -60°	+60° / -60°
Sägeblatt vertikal:	+45° / -60°	+45° / -60°
Profilanlage:	+60° / -60°	+60° / -60°
Sägeblatt Ø:	500 / 550 mm	500 / 650 mm
Ausklinkhöhe:	210 mm (bei 90°)	260 mm (bei 90°)
Ausklinktiefe:	190 mm (bei 90°)	185 mm (bei 90°)
Ausklinkbreite:	180 mm (bei 90°)	230 mm (bei 90°)
Gewicht:	1250 kg	1500 kg

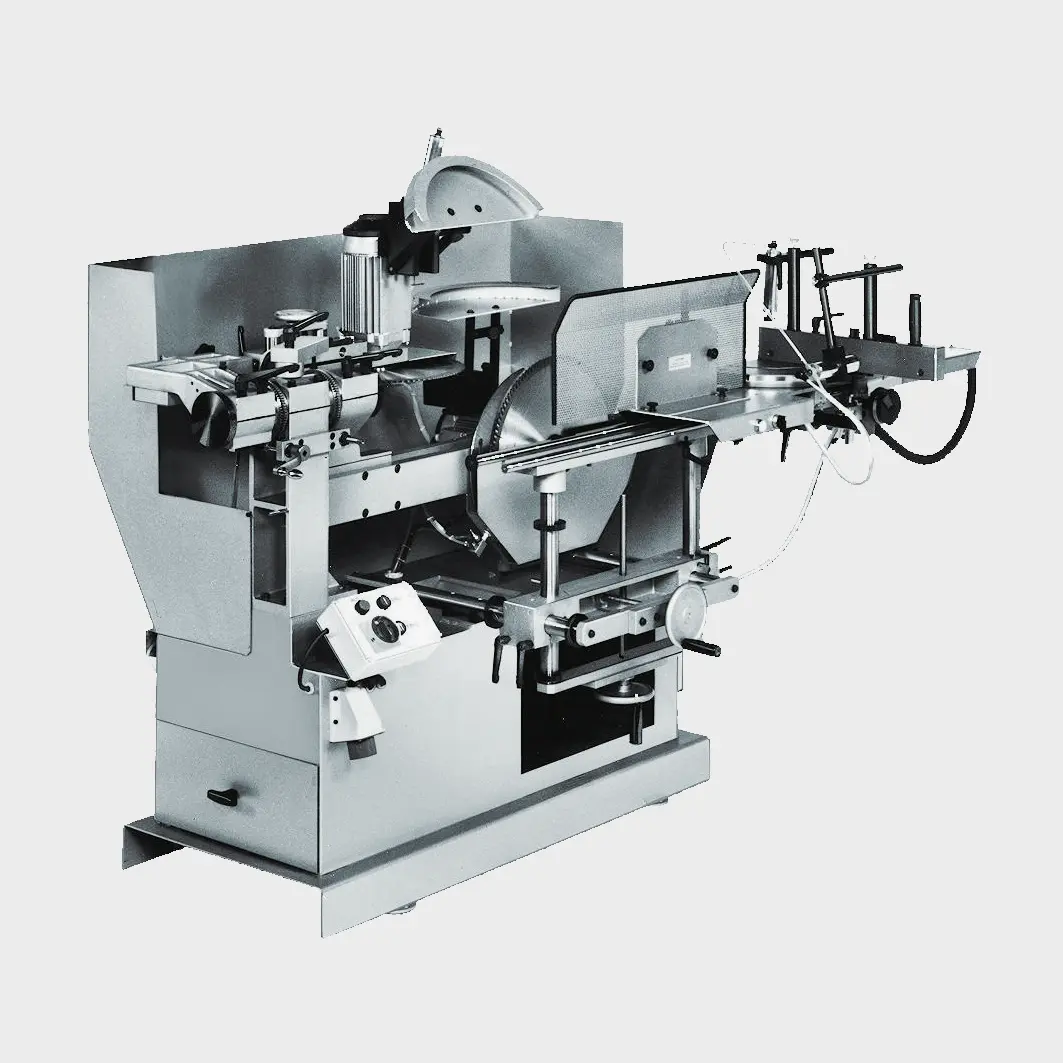

UAS / UAS Digital

Zum Ausklinken von Aluminiumprofilen.

UAS Digital: Digitalanzeige für 3 Winkelwerte:

Technische Daten:

Motor:	400 V / 2x3 kW
Drehzahl:	2800 U/min
Sägeblatt horizontal:	höhenverstellbar
Sägeblatt vertikal:	+45° / -45°
Profilanlage:	+22,5° / -90° / -22,5° (höhenverstellbar)
Sägeblatt Ø:	350 / 450 mm
Ausklinkhöhe:	155 mm (bei 90°)
Ausklinktiefe:	110 mm (bei 90°)
Ausklinkbreite:	250 mm (bei 90°)
Gewicht:	400 kg

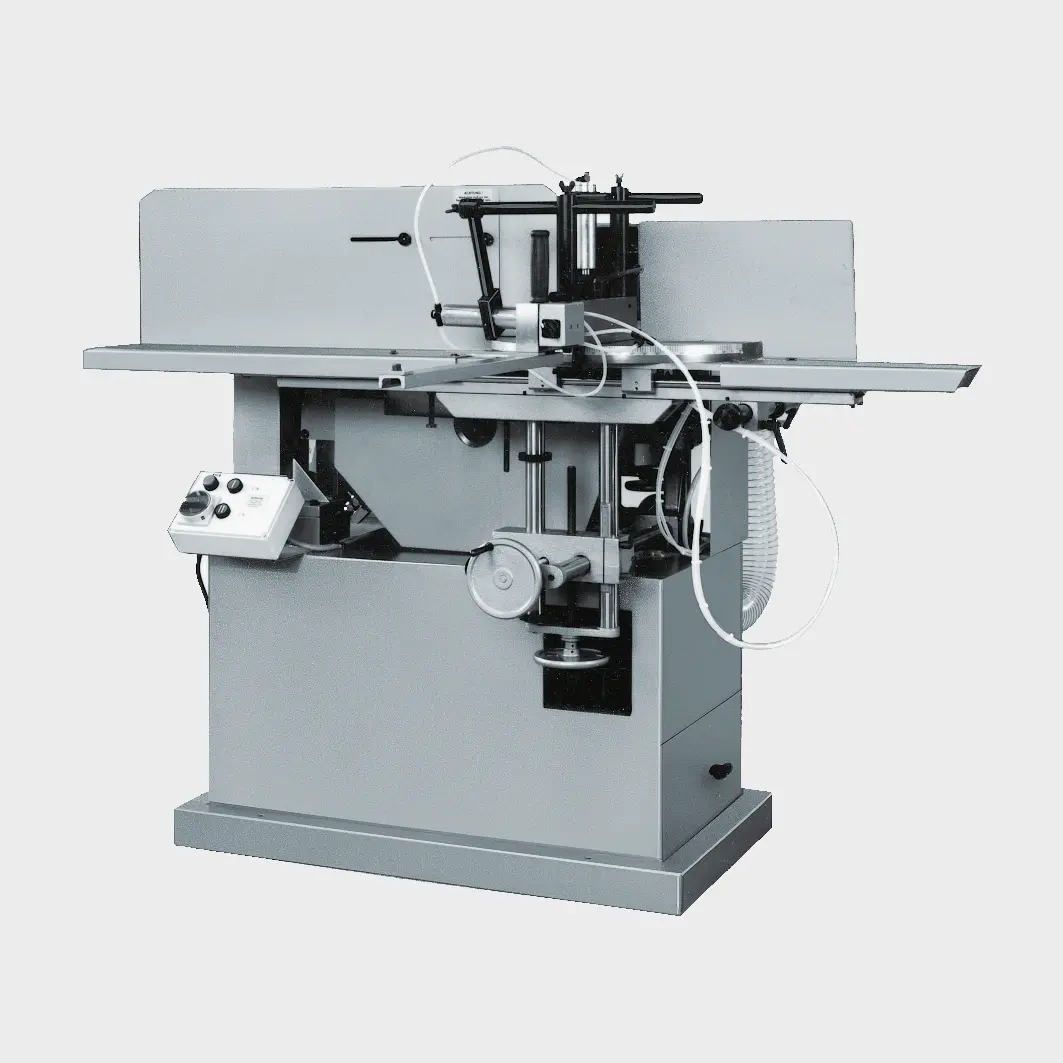

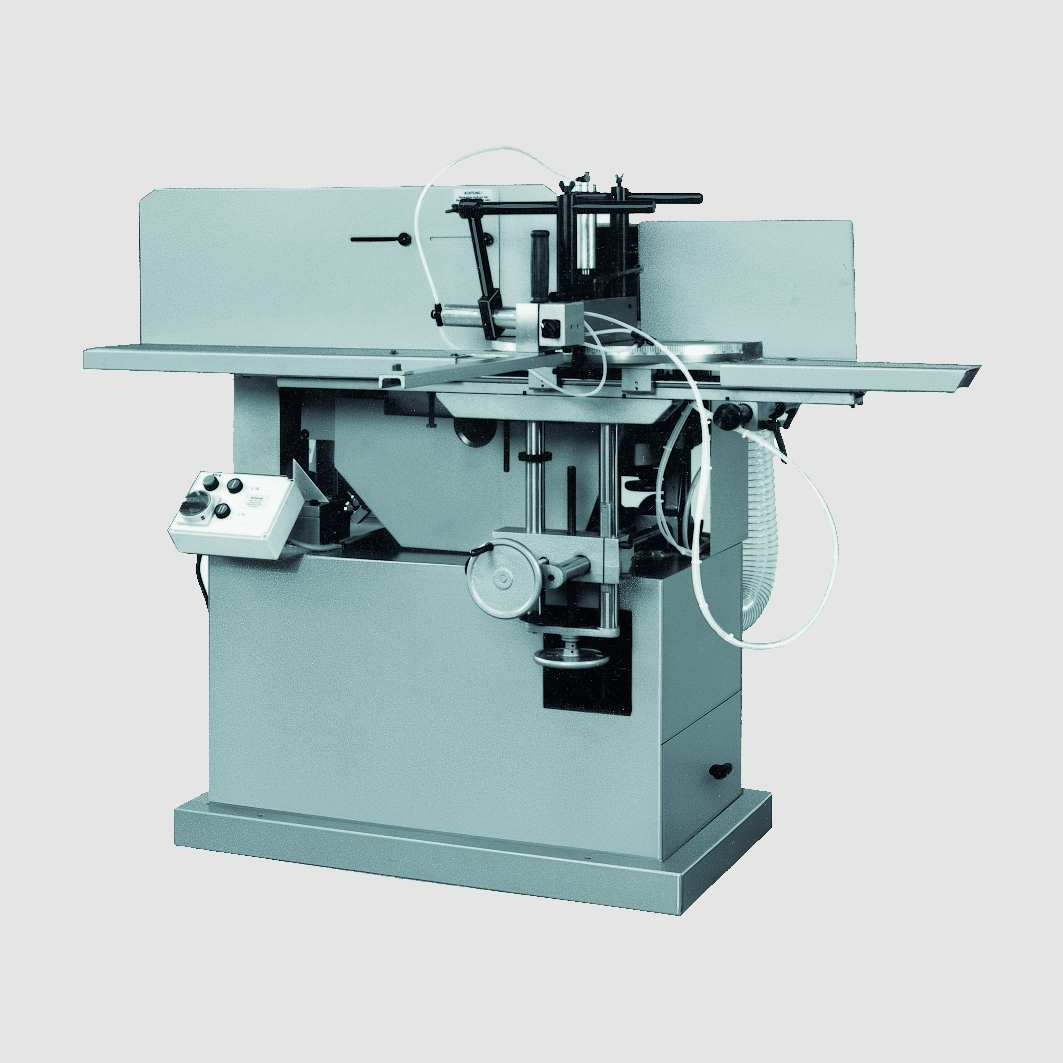

AS 450 / AS 450 Digital

Zum Ausklinken von Aluminiumprofilen.

UAS Digital: Digitalanzeige für 3 Winkelwerte:

Technische Daten:

Motor:	400 V / 2x3 kW
Drehzahl:	2800 U/min
Sägeblatt horizontal:	höhenverstellbar
Sägeblatt vertikal:	+45° / -45°
Profilanlage:	+22,5° / -90° / -22,5° (höhenverstellbar)
Sägeblatt Ø:	350 / 450 mm
Ausklinkhöhe:	155 mm (bei 90°)
Ausklinktiefe:	110 mm (bei 90°)
Ausklinkbreite:	250 mm (bei 90°)
Gewicht:	400 kg

Stahlsägen

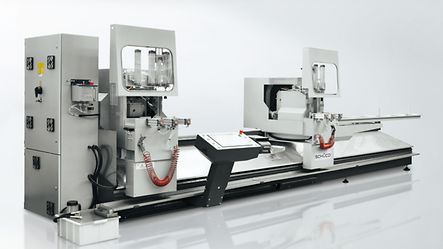

PDG Steel 400

Profil-Doppelgehrungssäge mit 400er Sägeblatt, für Stahlprofile, ansteuerbar über SchüCal.

7 CNC-gesteuert Achsen:
(Verfahren des Sägekopfes (X-Achse), Neigen der W- und U-Achse, 2x Sägeblattvorschub, 2x Drehzahlüberwachung)
Konstantes Drehmoment durch Frequenzumrichter gesteuerten Brushless-Motor
CNC-gesteuerter Sägevorschub
o Einstellbare Vorschubgeschwindigkeit
o Einstellbare Einschnitttiefe
o Schnellrückzug
Lüften (Durch Verschieben der Profilauflagen Schutz des zurückfahrenden Sägeblattes nach Trennschnitt)

Technische Daten:

Ausführung:	5,0 m
Motor:	400 V / 2 x 4,5 kW
Drehzahl:	40 – 250 1/min, stufenlos
Neigewinkel:	bis auf 45° (außen), bis auf 45° (innen)
Sägeblatt Ø:	400 mm
Schnittlänge (min.):	250 mm im Doppelschnitt (90°/90°), > 250 mm mit Kurzschnittprogramm (90°/90°)
Schnittlänge (max.):	5000 mm im Doppelschnitt, 9600 mm mit Überlängenschnitt
Gewicht:	2800 kg

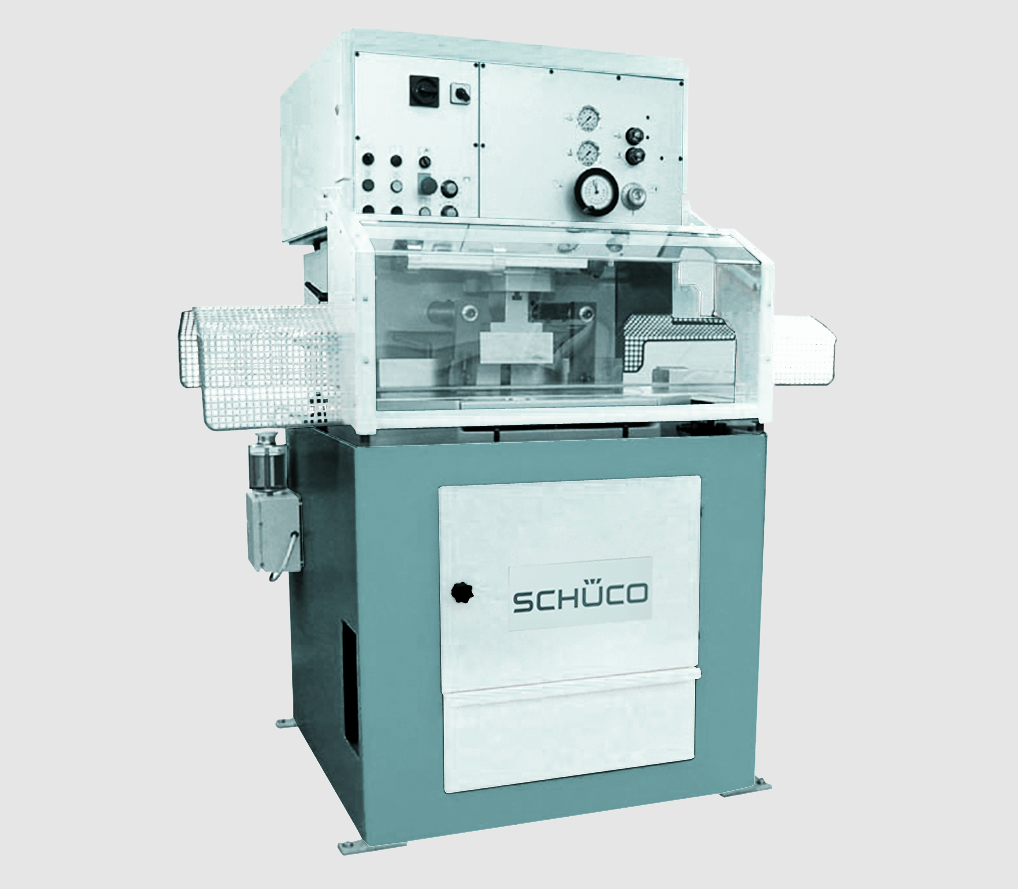

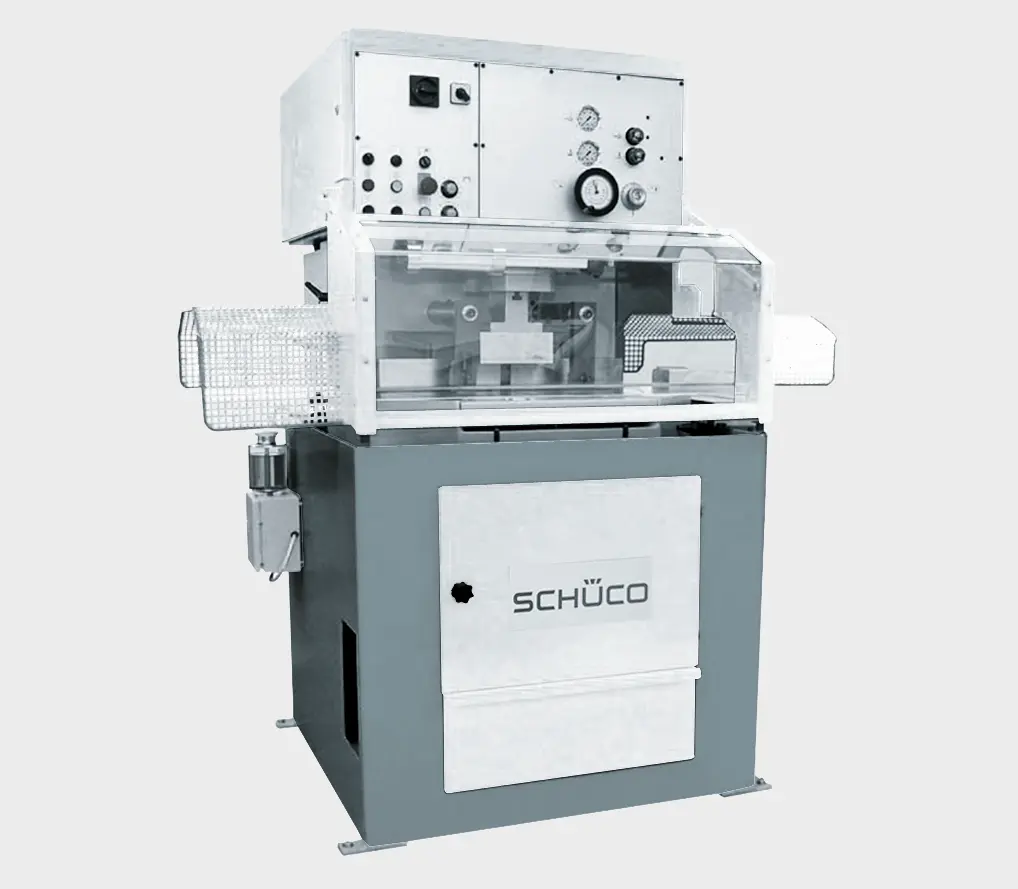

PSU 450 H

Die Stahlsäge PSU 450 H eignet sich hervorragend für den Zuschnitt von großen Stahlprofilen und Stahlrohren.
Die PSU 450 H bietet einen selbständigen, hydraulisch gesteuerten Vorschub. Sowohl der Sägeblattvorschub als auch der Schnittstartpunkt können über Drehregler eingestellt werden.

Technische Daten:

Motor:	400 V / 3/3,6 kW
Drehzahl:	12 / 24 / 48 / 96 U/min
Schwenkbereich:	+30°/+45°/90°/-45°/-30°
Sägeblatt Ø:	450 mm
Gewicht:	1250 kg

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
