Montage

Eckverbindungsmaschinen

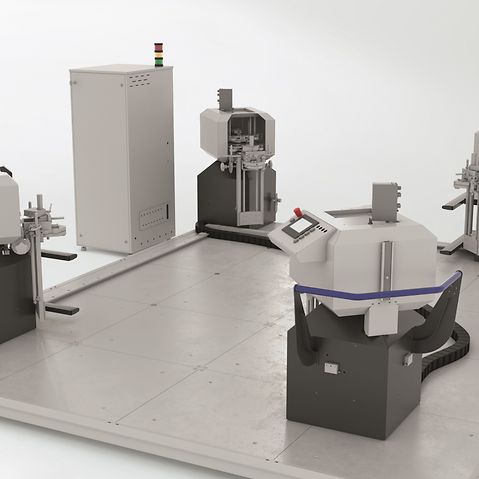

Schüco CC 400 M / CC 400 E

Schüco CC 400 M / CC 400 E

  • Rationelles Stanzen der 4 Eckverbindungen bei Fenster, Türen und Fassaden-Elementen aus umlaufenden, auf Gehrung geschnittenen Aluminiumprofilen.
  • Barrierefreies Einlegen eines vorgesteckten Rahmens oder loser Profilstäbe.
  • Durch gleichzeitiges automatisches Stanzen der 4 Ecken ergeben sich schnelle und prozesssichere Abläufe bei der Rahmenfügung.
  • Horizontale Verarbeitung von Profilrahmen
  • Durch das Schüco eigene Spann- und Stanzsystem werden die Zuschnittstoleranzen auf alle 4 Ecken eines Rahmens gleichmäßig verteilt.

SCHÜCO CC 400 M

  • 1 fest positionierter Stanzkopf, 2 auf Schienen leicht zu positionierende und ein frei verfahrbarer Stanzkopf auf einer Stahlarbeitsplatte
  • Einmessen von 2 Stanzköpfen mit Digitalanzeige
  • Flexibler Stanzkopf über 2 Laser positionierbar
  • Schnelles Einstellen auf unterschiedliche Profile durch Kurbel und Handrad
  • Mehr Freiraum durch den Verzicht auf Widerlager
  • Profilwandung 2 mm
  • Größere Wandungen auf Anfrage
  • Min. Abstand zwischen unterem und oberem Messer 31 mm
  • Max. Abstand 166 mm (ohne Umbau), mit Umsetzen der Stanz-messer 213 mm

SCHÜCO CC 400 E

  • Elektronische Positionierung der beiden Linearköpfe
  • Elektronische Positionierung der oberen Stanzmesser
  • Mehr Freiraum durch den Verzicht auf Widerlager
  • Profilwandung 2 mm
  • Größere Wandungen auf Anfrage
  • Min. Abstand zwischen unterem und oberem Messer 31 mm
  • Max. Abstand 166 mm (ohne Umbau), mit Umsetzen der Stanz-messer 213 mm

Schüco CC 120 A

Schüco CC 120 A

Eckverbindungsmaschine mit Klebereinspritzung. In dieser Maschine sind 3 Arbeitsbereiche zusammengefasst:

  • Stanzen des Rahmens
  • Fräsen der Klebelöcher
  • Dosiertes Klebereinspritzen

Für eine einfache Handhabung der Maschine sorgen die manuell einstellbaren Regler für Fräser und Pumpe.

Schüco CC 300

Schüco CC 300

Eckverbindungsmaschine für extreme Anforderungen:

  • Maximale Stanzhöhe 300 mm
  • 5 Stanzebenen
  • Minimale Innengröße des Rahmens: 270 x 270 mm

Somit ist eine Verarbeitung sowohl von kleinen als auch großen Rahmen gewährleistet.

Schüco EVM S

Schüco EVM S

Zum rationellen Stanzen der Eckverbindung in Fenster und Türen aus Aluminium.

Profil-Gehrungs-Abdichtmaschine

Profil-Gehrungs-Abdichtmaschine

Profil-Gehrungs-Abdichtmaschine zum Auftragen des Gehrungsdichtstoffes (Art.-Nr. 298 864) auf Gehrungsflächen aus Aluminium.

Druckluftdöpper

Druckluftdöpper

Zur Montage der Eck- bzw. T-Verbindernägel aus Aluminium in den aufgespannten Rahmen.

Profil- Riegel- Stangenautomat

Profil- Riegel- Stangenautomat LA 100

Profil- Riegel- Stangenautomat LA 100

Der Profil-Riegelstangenautomat dient zum automatischen Stanzen der Löcher und zum Ablängen von Schüco Riegelstangen. Die Datenübernahme aus SchüCal über ein QR-Code, garantiert die Qualität bei der Berechnung und Herstellung der Riegelstangen. Die Maschine ist ausgelegt für SimplySmart Stanzwerkzeuge.

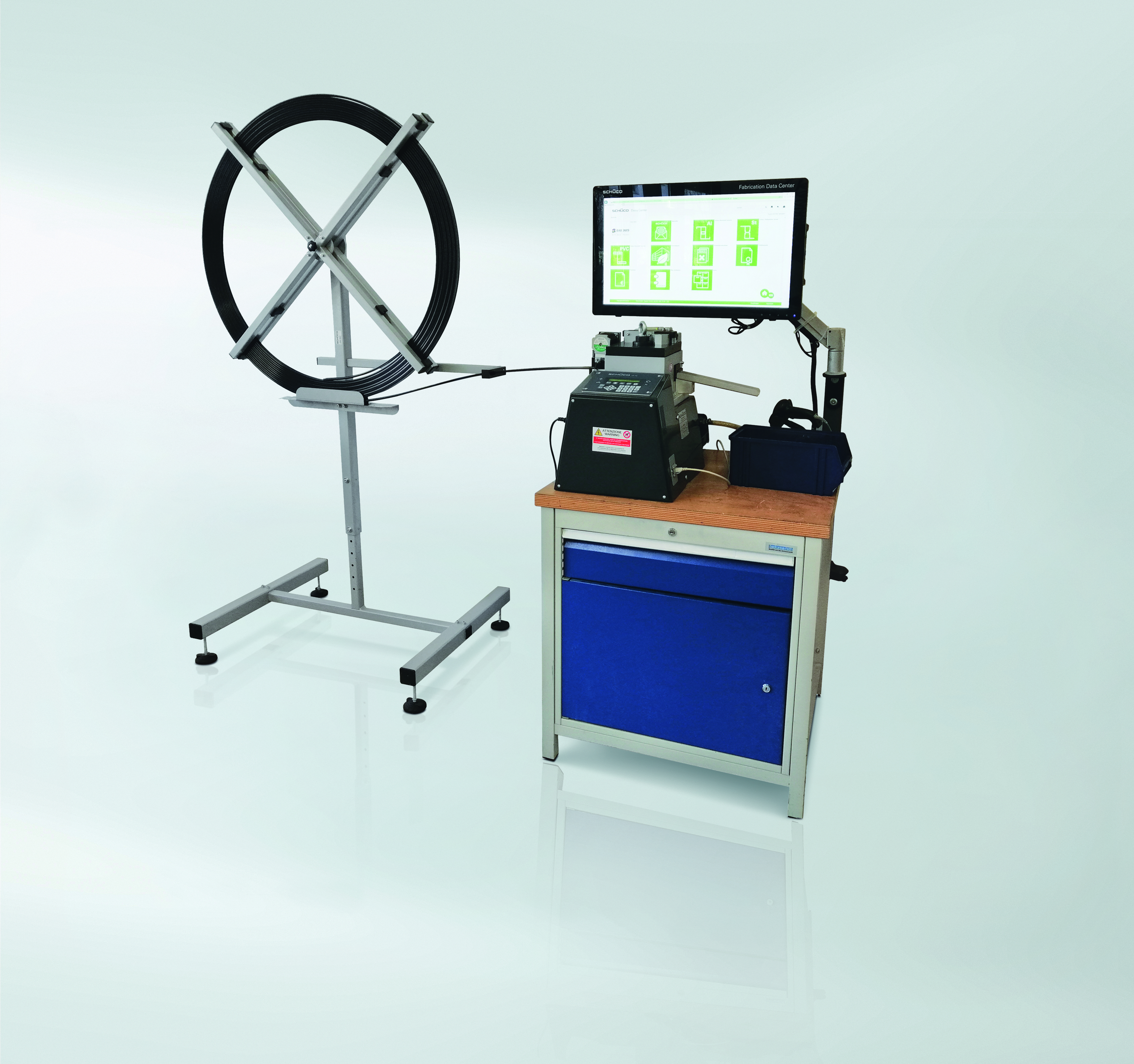

Profil- Riegel- Stangenautomat LA 10

Profil- Riegel- Stangenautomat LA 10

Der neue Profil-Riegelstangenautomat ist die kleine Revolution für jede Fensterfertigung. In Kombination mit dem Schüco Fabrication Data Center wird die Verarbeitung des Schüco SimplySmart Beschlags von jetzt an prozesssicherer, einfacher und schneller.


Das intelligente Duo übernimmt alle Prozessschritte – von der Berechnung bis zum automatischen Stanzen und Ablängen der Riegelstangen. Unterschiedlichste Öffnungsarten und Flügelgrößen sowie verschiedenste Widerstandsklassen sind von nun an problemlos möglich. Dank des kleinen Helfers mit großer Wirkung.


Prospekt (pdf, 62,3 KB)

Klipsautomat

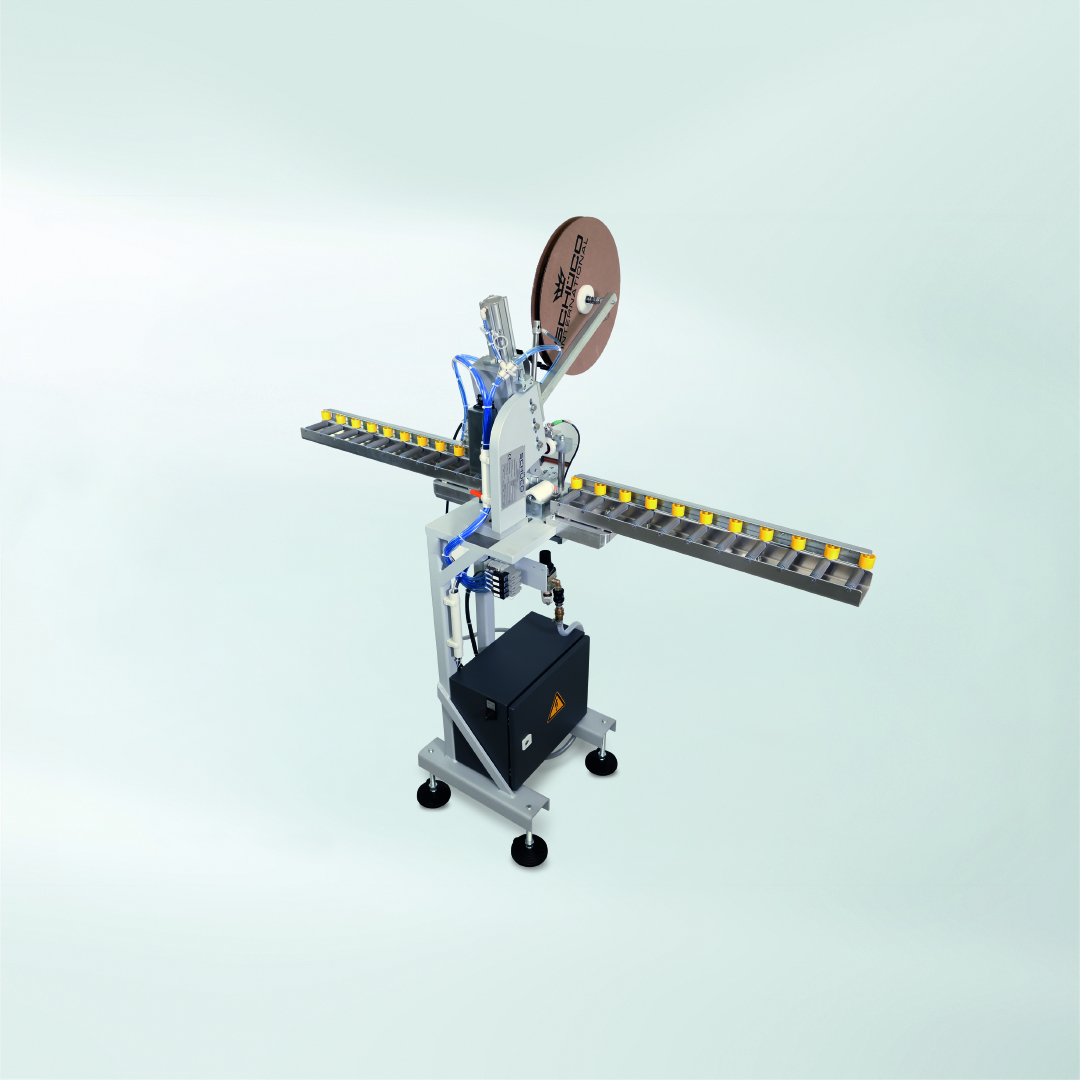

Schüco GC 100

Schüco GC 100

Zum automatischen Setzen der Glasleistenhalter.

  • Zeitaufwendiges manuelles Klipsen der Glasleistenhalter entfällt.
  • Glasleistenhalter werden in den vorgeschriebenen Abständen geklipst.

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
