CNC-Bearbeitung

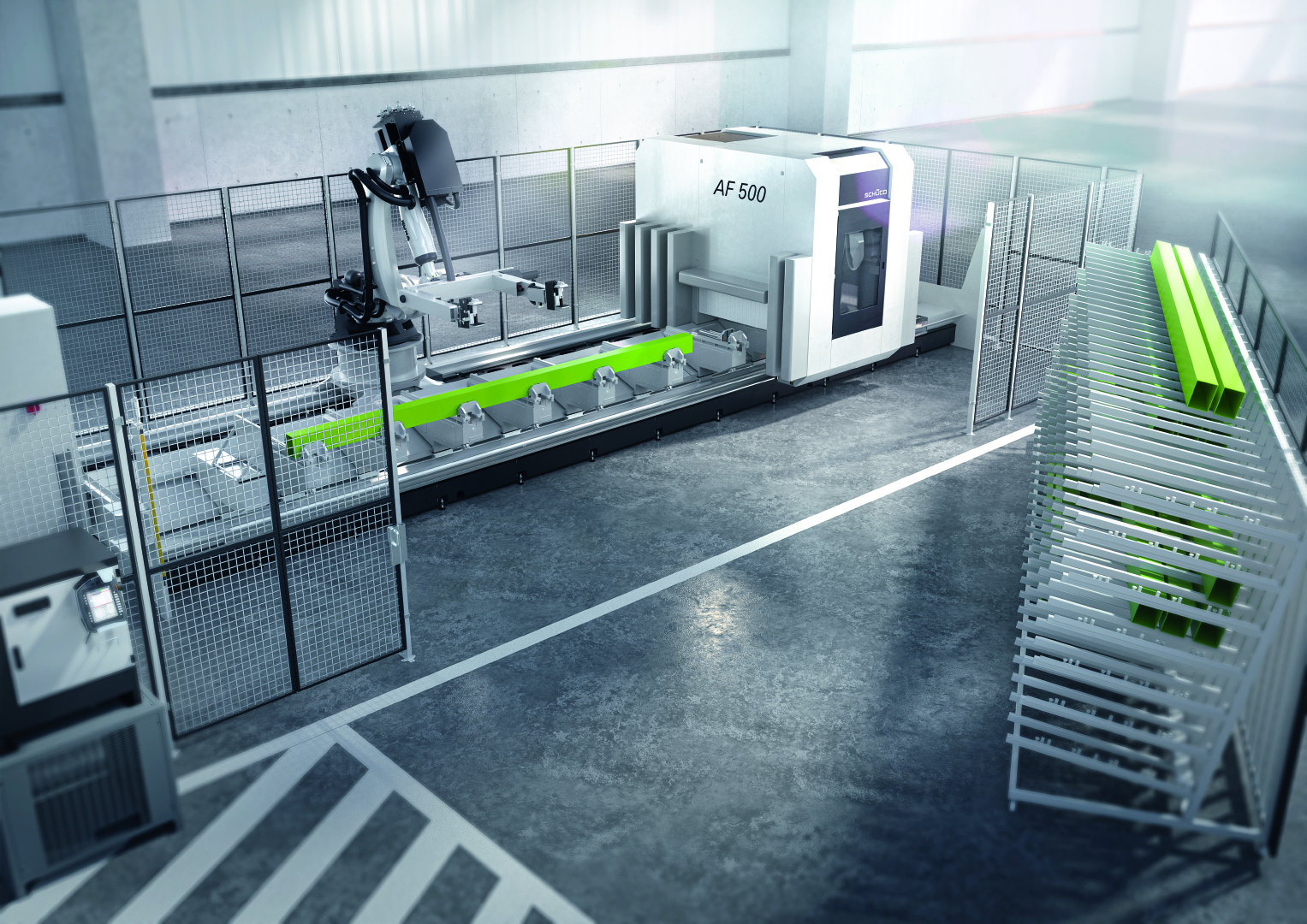

Anzahl der gesteuerten NC-Achsen:

10

Bearbeitungslänge:

 7500mm

Profilmaße:

300x380 mm

Profilmagazin:

10 Profile (Profilgrößen abhängig)

Drehzahlbereich:

24.000/min

Fräsmotorleistung:

15kW

Werkzeugaufnahme:

HSK 63F

Anzahl der Spannböcke:

5 (Standard oder Comfort Variante)

Positionierung der Spannböcke:

automatisch

Fläche:

ca. 161m²

Anzahl der gesteuerten NC-Achsen:

8

Bearbeitungslänge:

7850 / 7300 mm

Max. Verfahrgeschwindigkeit X / Y / Z:

80 / 60 / 40 m/min

Rotation B-Achse:

± 180° (schwenkt um 55°-Schräge) / 20° unterschwenkend

Rotation C-Achse:

± 360° (rotiert um Z-Achse)

Werkzeugaufnahme:

HSK-63F

Drehzahlbereich:

0 – 24000 1/min

Fräsmotorleistung:

15 kW

Anzahl der Plätze im mitfahrendem Werkzeugmagazin:

20

Positionieren der Spannböcke:

automatisch

Anzahl der Spannböcke:

8

Max. Anzahl der Spannböcke:

10

Max. Querschnitt (B x H) / Länge Stäbe Einzelstabbearbeitung:

450 x 350 / 7300 mm (bei 250 mm WZ-Länge); 500 x 350 / 7300 mm (bei 200 mm WZ-Länge); 7850 mm ohne Vor-Kopf-Bearbeitung

Min. Querschnitt (B x H ) / Länge Einzelstabbearbeitung:

30 x 30 / 300 mm (bei 200 mm WZ-Länge)

Anzahl der gesteuerten NC-Achsen:

4 + Werkzeugwechsler

Max. Verfahrgeschwindigkeit X/Y/Z:

80 / 60 / 40 m/min

Rotation A-Achse:

von + 90° bis - 90° kontinuierlich

Werkzeugaufnahme:

SK 30

Drehzahlbereich:

bis 24000 U/min

Fräsmotorleistung:

7,5 kW bei 6000 - 12000 U/min (S1)

Anzahl der Plätze im mitfahrendem Werkzeugmagazin:

12

Positionieren der Spannböcke:

automatisch

Anzahl der Spannböcke:

8

Gewicht:

5800 kg

Min. Querschnitt (B x H):

420 x 300 mm (bei 110 mm WZ-Länge)

Anzahl der gesteuerten NC-Achsen:

4

Verfahrwege der Achsen X/Y/Z:

4000 mm

Max. Verfahrgeschwindigkeit X/Y/Z:

150 / 40 / 40 m/min

Rotation A-Achse:

von +110° bis -110° kontinuierlich

Werkzeugaufnahme:

HSK-63F

Drehzahlbereich:

bis 24000 U/min

Fräsmotorleistung:

8,5 kW bei 6000 1/min (S1)

Anzahl der Plätze im mitfahrendem Werkzeugmagazin:

10

Positionieren der Spannböcke:

automatisch

Anzahl der Spannböcke:

5

Gewicht:

3600 kg

Max. Querschnitt (B x H) / Länge:

300 x 190 / 4000 mm (bei 130 mm WZ-Länge)

Min. Querschnitt (B x H) / Länge bei geschwenkter A-Achse:

300 x 170 / 4000 mm (bei 150 mm WZ-Länge)

Spindelleistung: 3,8 kW, maximal 18.000 1/min, druckluftgekühlt

Automatischer Werkzeugwechsler mit 5 Plätzen, optional zusätzliches Werkzeugmagazin mit 3 Plätzen

3-Seiten-Bearbeitung von Aluminium- und Stahl-Profilen

2 Festanschläge: klappbar für exakte Nullpunktbestimmung, dadurch Bearbeitungslängen von bis zu 6,4 m möglich

Bearbeitungsquerschnitt bei 160 mm Werkzeuglänge: maximal 250 mm x 150 mm

Profilanlagekante nach vorn verlagert, erleichtert Einlegen der Profile

Bearbeitungsquerschnitt bei 160 mm Werkzeuglänge mit geschwenkter A-Achse: maximal 200 mm x 115 mm

Schutzhaube zur Be- und Entladung öffnet automatisch

Stahl-Bearbeitung S235 bis ca. 3 mm Wandstärke

Messanschlag zum Ausmessen der Profillänge

Anzahl der gesteuerten NC-Achsen:

3

Verfahrwege der Achsen X/Y/Z:

3160 / 360 / 345 mm

Max. Verfahrgeschwindigkeit X/Y/Z:

60 / 30 / 30 m/min

Rotation A-Achse:

90° / 0° / - 90° pneumatisch

Werkzeugaufnahme:

SK 30

Drehzahlbereich:

bis 18000 U/min

Fräsmotorleistung:

3,8 kW bei 12000 1/min (S1)

Anzahl der Plätze im Werkzeugmagazin:

5

Positionieren der Spannböcke:

manuell - mit optischer Überprüfung der Positionen

Anzahl der Spannböcke:

4

Gewicht:

1560 kg

Max. Querschnitt (B x H) / Länge:

250 x 116 (bei 126 mm WZ-Länge)

Min. Querschnitt (B x H) / Länge bei geschwenkter A-Achse:

250 x 170 (bei 126 mm WZ-Länge)
