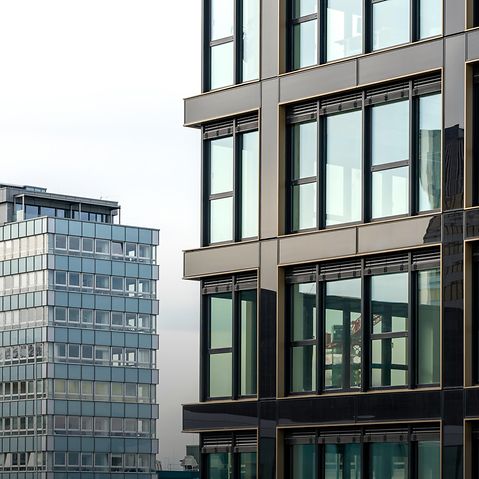

100_190844_Matchbox_bipv
...

Bauwerkintegrierte Photovoltaik (BIPV)

Zukunftsfähige Gebäude sind Gebäude mit hoher Energieeffizienz​

Die seit 2021 geltende EU-Gebäuderichtlinie 2010/31/EU fordert für neue Gebäude eine weitgehend ausgeglichene Energiebilanz (nearly zero energy). Mit der Kombination aus wärmedämmenden Gebäudehüllen und bauwerkintegrierter Photovoltaik (BIPV) bietet Schüco passende Lösungen für Gebäude mit hoher Energieeffizienz.​

BIPV bietet Potenzial für eine wirtschaftliche Gebäudeplanung​

Seit 2021 werden CO₂-Emissionen besteuert und über den Energieausweis in die Bewertung von Gebäuden einbezogen. Dadurch können sich veränderte Rahmenbedingungen für Betreiber ergeben, die bei der Wirtschaftlichkeitsbetrachtung eines Gebäudes berücksichtigt werden sollten. Bauwerkintegrierte Photovoltaik kann eine Lösung für die Planung und den Betrieb von Immobilien sein und dabei für Investoren und Betreiber von Interesse sein. Ein Gebäude, das selbst Strom erzeugt, kann zur Reduzierung des CO₂-Ausstoßes im Betrieb beitragen. Mit Blick auf den Energieausweis darf im Rahmen der deutschen Energieeinsparverordnung (EnEV) der erzeugte Solarstrom vom errechneten Strombedarf abgezogen werden – auf diese Weise kann ein niedriger Primärenergiebedarf erreicht werden.​

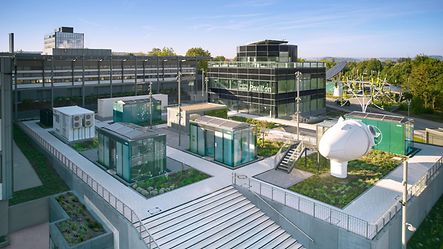

100_196413_bipv

Simulationsberechnung auf Basis eines fiktiven​ Büroturms in Berlin

AusrichtungOstenSüdenWestenGesamt
BIPV-Fläche300 m²300 m²300 m²900 m²
BIPV-Leistung55,4 kWp55,4 kWp55,4 kWp166,2 kWp

Kosten konventionelle Füllungselemente60.000 €60.000 €60.000 €180.000 €
Kosten BIPV-Module140.000 €140.000 €140.000 €420.000 €
Kosten Wechselrichter und DC-Verkabelung30.000 €30.000 €30.000 €90.000 €
Mehrkosten BIPV110.000 €110.000 €110.000 €330.000 €

BIPV-Ertrag p. a.30.400 kWh41.600 kWh29.300 kWh101.300 kWh
BIPV-Ertrag 20 Jahre608.000 kWh832.000 kWh586.000 kWh2.026.000 kWh
Anteil Eigenverbrauch 65 %395.200 kWh540.800 kWh380.900 kWh1.316.900 kWh
Anteil Netzeinspeisung 35 %212.800 kWh291.200 kWh205.100 kWh709.100 kWh

Einsparung Eigenverbrauch (35 Cent/kWh*) 20 Jahre138.320 €189.280 €133.315 €460.915 €
Vergütung Netzeinspeisung (8 Cent/kWh) 20 Jahre17.024 €23.296 €16.408 €56.728 €
Summe Einsparung + Vergütung 20 Jahre155.344 €212.576 €149.723 €517.643 €



Alle Angaben sind Schätzwerte und müssen bauseitig nachgewiesen werden. Alle Angaben sind für die Schüco International KG unverbindlich.
*Quelle: Umweltbundesamt



BIPV-Stromgestehungskosten

25 Cent/kWh (Mehrkosten BIPV / Anteil Eigenverbrauch 20 Jahre)

Return on Investment

im 13. Jahr (Mehrkosten BIPV / Einsparung + Vergütung)

CO₂-Vermeidung 20 Jahre​

735 Tonnen | 363 g/kWh, Wert für 2024*
(*Quelle: Umweltbundesamt).

Steuervorteile

Für die Nutzung von Steuervorteilen, wie z. B. des Investitionsabzugsbetrags (IAB) und der regulären Abschreibung, informieren Sie sich bitte bei Ihrem Steuerberater.

Vielfältige Designs und Einsatzmöglichkeiten

Für Fassaden, Lichtdächer oder andere Konstruktionen liefert Schüco zusätzlich zu den Aluminium-Systemen auch die passenden Photovoltaikmodule als Systemlösung. Dank der ganzheitlichen Schüco Systemwelt ist der Ersatz herkömmlicher Füllungselemente wie Isolierglas oder ESG durch BIPV-Module möglich: Alle objektspezifisch erforderlichen Gebäudefunktionen wie Witterungs-, Wärme-, Sonnen-, Schall- und Sicherheitsschutz sind integriert.

1

Kaltfassade

2

Warmfassade

3

Lichtdach

4

Weitere Systeme

Schüco BIPV Kaltfassade

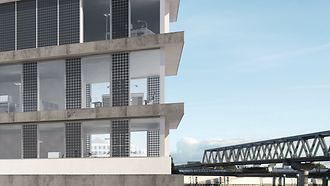

 100_103375-Schüco FW 50+ mit BIPV Isolierglas und opaker Kaltaufbau

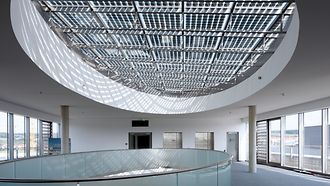

100_100439

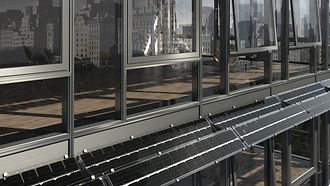

100_103028_USC_65_F_m_mit_ALB_Glaslamelle_BIPV

Zahlreichen Wahlmöglichkeiten für architektonische Freiheiten

Ein PV-Modul besteht in erster Linie aus miteinander verschalteten Solarzellen, die zwischen einer Front- und einer Rückglasscheibe liegen. Die zahlreichen Wahlmöglichkeiten bei Zellen und Gläsern bieten vielfältige architektonische Gestaltungsmöglichkeiten – für eine entsprechend individuelle Gebäudegestaltung. Dabei erfüllen die Module funktionale und optische Eigenschaften konventioneller Verglasungen. Die Auswahl der Farbbeschichtung des Frontglases und des Deckglases bestimmt die Optik des PV-Füllungselements: Struktur, Größe, Format und Farbe können variantenreich kombiniert werden.​

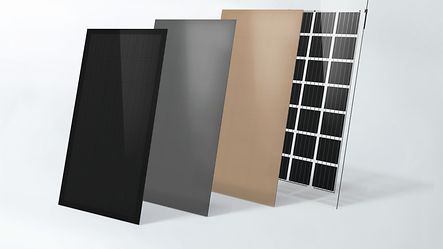

100_185978_Glas-Glas-Module SUNOVATION eFORM

Im rechten Licht

Modulaufbau

Um das Leben bunt erstrahlen zu lassen, machen sich unsere PV-Module das physikalische Prinzip der Interferenzen zunutze. Einfallendes Licht wird nur vom gewünschten Farbton reflektiert und sorgt so für die sichtbare Farbwirkung der Fassade. Zudem sind die Farbelemente auf dem Rückglas der Frontscheibe angebracht und damit sicher vor Wind und Wetter geschützt. Das Ergebnis: einzigartige Farben mit maximaler Effizienz.

Maximale Gestaltungsfreiheit für Architekten

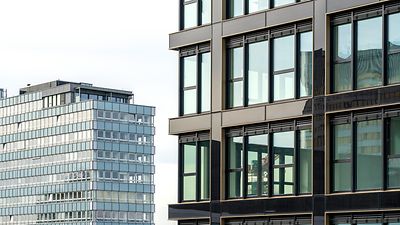

100_190844_Matchbox_bipv
Flexibel in Größe, Format, Farbe und Ausführung

Maximale Gestaltungsfreiheit ist ein Versprechen, das wir bei Schüco mit unseren vielseitigen BIPV-Lösungen aus voller Überzeugung geben können. Sowohl bei der Außenansicht eines Gebäudes als auch beim Ausblick von innen gibt es für Planer und Architekten so gut wie keine Einschränkungen.

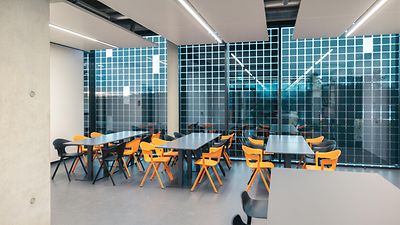

100_178435_bipv
Vielfalt, die sich sehen lassen kann

Die variable Belegung der Module mit Zellen ermöglicht eine individuelle Gestaltung. Es wird lediglich ein Mindestrandabstand (Glas zur Zelle) von 25 mm umlaufend benötigt. Die Zellen benötigen einen Mindestabstand von 2 mm und können sogar im Modul variieren. Aus dem Umfang der Gesamtbelegung ergibt sich der Wert für die optische Transparenz: je höher die Zellbelegung, desto niedriger die optische Transparenz.

Modulgröße von 200mm x 200mm bis 2.200mm x 5.500mm
Modulgröße von 200mm x 200mm bis 2.200mm x 5.500mm
Variable Zellbelegung
Variable Zellbelegung
Mehr als 800 unterschiedliche Farben
Mehr als 800 unterschiedliche Farben
Modellscheiben: Dreieck, Trapez, Kreis – alles ist möglich
Modellscheiben: Dreieck, Trapez, Kreis – alles ist möglich
VG, VSG, 2- fach oder 3-fach Isolierglas
VG, VSG, 2- fach oder 3-fach Isolierglas
Glänzend, matt oder strukturiert
Glänzend, matt oder strukturiert

Solare Stromerzeugung bei unterschiedlicher Ausrichtung​

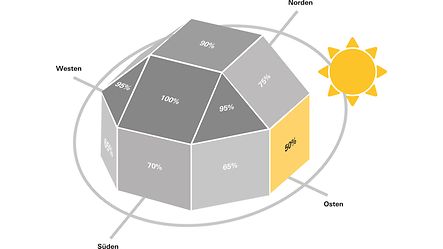

BIPV_Ausrichtung

Dank seiner unterschiedlichen Systeme können die BIPV-Lösungen von Schüco in verschiedenen Himmelsrichtungen eingesetzt werden. PV-Module können grundsätzlich an Nord-, Ost-, Süd- und Westseiten eines Gebäudes Strom erzeugen. Die erzielbaren Stromerträge hängen unter anderem von der Ausrichtung, der Neigung, der Verschattung und den örtlichen Bedingungen ab. Von einer 360°-Lösung können Unternehmen unter bestimmten Voraussetzungen profitieren.​

Zwar erzeugen die Nord- und Ostseite eines Gebäudes insgesamt in der Regel weniger Strom als die Süd- und Westseite. Dafür kann die Stromerzeugung bei dynamischen Stromtarifen zeitlich anders verteilt sein. Somit kann eine 360°-BIPV-Anlage unter geeigneten Voraussetzungen zu einer zeitlich breiteren Stromerzeugung beitragen und sich auf die Energiekosten und die Energiebilanz auswirken.​

Smart Energy eröffnet zusätzliche Potenziale

Circa ein Drittel des Solarstroms kann in der Regel direkt verbraucht werden. Vorteilhaft ist hierbei, wenn Solarertrag und Strombedarf zeitlich zusammentreffen. Der tatsächlich direkt nutzbare Anteil hängt unter anderem vom individuellen Strombedarf und der Auslegung der Anlage ab.​

Das Potenzial der PV-Anlage lässt sich durch die Erweiterung um einen Stromspeicher erweitern. Unter geeigneten Voraussetzungen kann dadurch ein weiterer Teil des gewonnenen Solarstroms für den Eigenverbrauch genutzt werden. Strombasierte Heiz- oder Klimasysteme, wie z. B. Wärmepumpen, sowie Elektromobilität können weitere Möglichkeiten für die Nutzung des eigenen Stroms eröffnen.​

Der übrige Solarstrom wird heutzutage in der Regel gegen eine Vergütung in das öffentliche Stromnetz eingespeist. Durch die Vernetzung und dynamische Stromtarife können sich weitere Möglichkeiten zur Wirtschaftlichkeitsbetrachtung ergeben. Die PV-Anlage beziehungsweise selbst erzeugter Strom kann bei bestimmten Modellen eine Voraussetzung sein, um einen höheren Eigenversorgungsgrad und geringere Nebenkosten zu erreichen.​

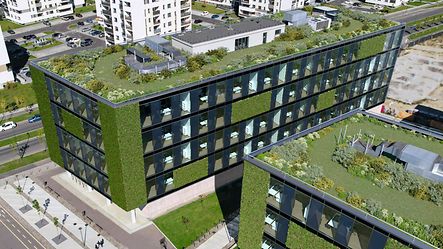

100_174940_BIPV_Dachbegruenung

Kontaktieren Sie uns

Sie planen ein Bauvorhaben mit Schüco Systemen oder möchten es zukünftig tun? Treten Sie in den direkten Kontakt mit dem zuständigen Schüco Fachberater.

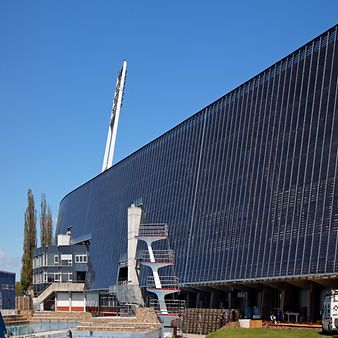

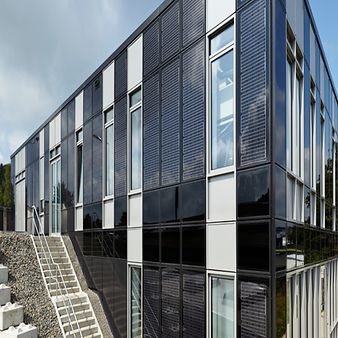

Referenzen

Erfahren Sie anhand unserer Referenzen, wie Schüco BIPV zur Reduzierung der betrieblichen CO₂-Emissionen von Gebäuden beitragen kann.​
