Встраиваемые фотогальванические модули (BIPV)

Устойчивые и энергоэффективные здания

Директива ЕС о строительстве, действующая с 2021 года, требует в значительной степени уравновешенного энергетического баланса (почти нулевого энергопотребления). Оптимальное решение, предлагаемое компанией Schüco, — сочетание супер-теплоизолированных ограждающих конструкций и встраиваемой в оболочку здания фотогальванической системы Schüco (BIPV). Модули BIPV — это не только видимый внешний признак защиты окружающей среды и устойчивого развития, но и важный строительный элемент на пути реализации зданий с низким, нулевым и положительным энергопотреблением. Встраиваемые в оболочку здания фотогальванические системы выполняют множество функций других строительных материалов и элементов, таких как защита от атмосферных воздействий, теплоизоляция, защита от солнца и посторонних взглядов, а также звукоизоляция, огнестойкость и взломоустойчивость, и, в то же время, увеличивают энергетический баланс здания за счет выработки электроэнергии.

Широкий спектр применения в системах Schüco

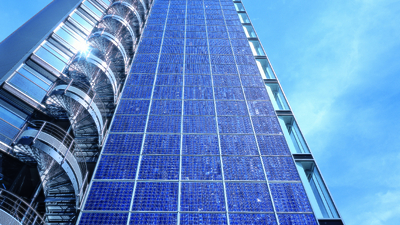

Холодные фасады с модулями BIPV

В холодных фасадах модули BIPV выступают в роли внешней оболочки, выполняют функцию защиты от атмосферных воздействий в теплой зоне здания и служат определяющим элементом оформления фасада. При этом используются модули с двойным стеклом. Благодаря адаптации размеров модулей к фасадной сетке можно добиться визуально целостного внешнего вида. Даже в случае необычной геометрии фасада форма модулей и ячеек может быть оптимально адаптирована к краям здания.

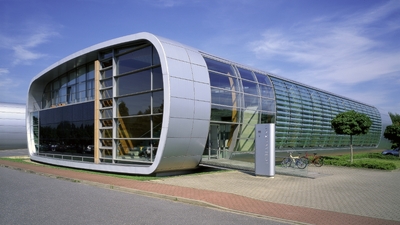

Теплые фасады с модулями BIPV

Теплый фасад с модулями Schüco BIPV в качестве заполняющих элементов отвечает всем требованиям по разделению пространства, предъявляемым к фасаду: статике, теплоизоляции, атмосферостойкости и звукоизоляция. Полупрозрачные изоляционные стеклянные модули характеризуются превосходными показателями Ug и могут в равной степени заменить обычные одно- и двухкамерные стеклопакеты. Полное встраивание всех технических компонентов фасада на одном уровне, включая выработку солнечной энергии, позволяет создавать впечатляющие дизайнерские решения, не выступающие за поверхность фасада.

BR_SCH_ASS 70 FD HD 201007 closed

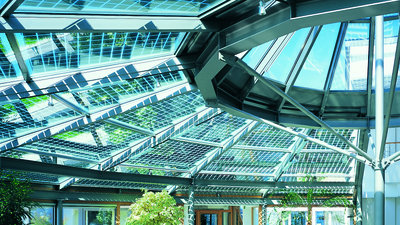

Светопрозрачные крыши с модулями BIPV

В качестве многофункциональных встраиваемых элементов, используемых в конструкциях светопрозрачных крыш, модули Schüco BIPV позволяют реализовать архитектурные решения с разнообразным внутренним и наружным дизайном. Они позволяют обеспечить защиту здания от солнца, бликов и атмосферных воздействий, а также оптимально использовать естественное освещение.

2018a01_50P-01

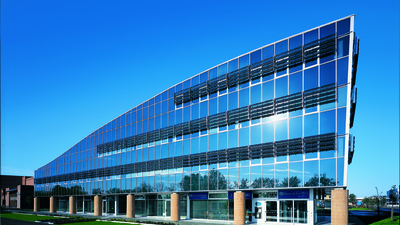

Другие системы с модулями BIPV

Раздвижные ставни или навесы, используемые на окнах, террасах или во входных зонах жалюзи, в сочетании с фотогальваническими модулями представляют собой креативные решения для создания индивидуальной архитектуры фасада и одновременно обеспечивают защиту от воздействия солнечных лучей и дождя. Оптимальный угол наклона 30°–45° и предусмотренная конструкцией вентиляция обеспечивают при этом высокую эффективность использования солнечной энергии.

Образцы проектов

Театр Heerlen

Хеерлен, Нидерланды
Системы Schüco BIPV - стеклопакет

Везерштадион, уровень 3, запад

Бремен, Германия
Система Schüco BIPV - светопрозрачное стекло
© Jochen Helle, Дортмунд

Квартал Боннесхоф

Дюссельдорф, Германия
Система Schüco BIPV - непрозрачное стекло
© www.rehfeld-fotografie.de
