Dvojkotúčové píly

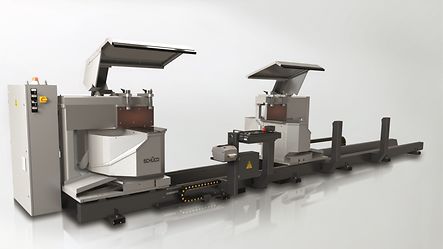

PDG Dual Cut 610, 630, 650

PDG Dual Cut 610, 630, 650


Dvojkotúčová píla na šikmé rezanie profilov pomocou kotúčov s priemerom 600mm vychádzajúcich zdola.

Pre hliníkové profily, priame ovládanie zo SchüCal.

  • s motorickým nastavovaním uhlov (v závislosti od modelu)
  • natáčanie a naklápanie


Technické údaje:

Počet CNC osí:

1

3

5

Pohyblivá hlava (os X):

CNC

CNC

CNC

Otáčanie:

manuálne

CNC

CNC

Naklápanie:

pneumatický

pneumatický

CNC

Medziuhly natáčania:


Áno

Áno

Áno

Medziuhly naklápania:


Nie

Nie

Áno

Vyhotovenie:

5,0 m alebo 6,6 m

5,0 m alebo 6,6 m

5,0 m alebo 6,6 m

Motor:

230/400 V / 2x3,7 kW

230/400 V / 2x3,7 kW

230/400 V / 2x3,7 kW

Otáčky:

2400 rpm

2400 rpm

2400 rpm

Rozsah natáčania:

140° (von); 22,5° (dnu)

140° (von); 22,5° (dnu)

140° (von); 22,5° (dnu)

Rozsah naklápania:

90° a 45° (dnu)

90° a 45° (dnu)

90° až 45° (dnu)

Ø kotúčov:

2 x 600 mm

2 x 600 mm

2 x 600 mm

Dĺžka rezu (min.):

470 mm (pri 90°)

470 mm (pri 90°)

470 mm (pri 90°)

Dĺžka rezu (max.):

5000 mm / 6600 mm (podľa vyhotovenia)

5000 mm / 6600 mm (podľa vyhotovenia)

5000 mm / 6600 mm (podľa vyhotovenia)

Hmotnosť:

3150 kg / 3370 kg (podľa vyhotovenia)

3150 kg / 3370 kg (podľa vyhotovenia)

3150 kg / 3370 kg (podľa vyhotovenia)

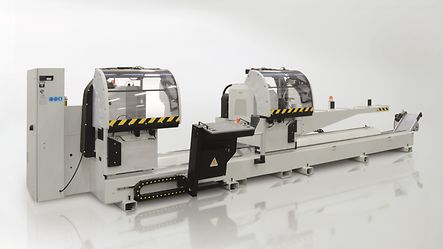

PDG E-Cut 650, 600 L, 500

PDG E-Cut 650, 600 L, 500

650, 600, 500 mm saw blade, for alu profiles, direct controlled from SchüCal

  • Servo-motor for angle setting


Technical Data:

Model:

5,0 m or 6,6 m

5,0 m or 6,6 m

5,0 m or 6,6 m

Motor:

230/400 V / 2x5,5 kW

230/400 V / 2 x 2,2 kW

230/400 V / 2 x 2,2 kW

Speed:

2800 rpm

2800 rpm

2800 rpm

Blade tilt:

20° (outwards); 45° (inwards)

20° (outwards); 45° (inwards)

10° (outwards); 45° (inwards)

Saw blade Ø:

2 x 650 mm

2 x 600 mm

2 x 500 mm

Cutting length (min.):

350 mm (at 2 x 90°); 352 mm (at 2 x 45°); 270 mm (with Software)

350 mm; 270 mm (at Software)

350 mm; 270 mm (at Software)

Cutting length (max.):

5000 mm / 6600 mm (depending on model)

5000 mm / 6600 mm (depending on model)

5000 mm / 6600 mm (depending on model)

Weight:

2580 kg / 2720 kg (depending on model)

2000 kg / 2280 kg (depending on model)

2000 kg / 2280 kg (depending on model)

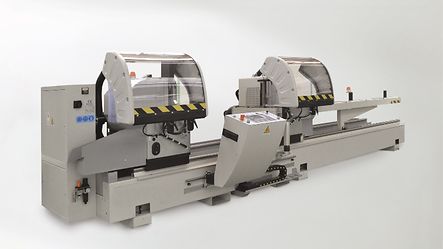

PDG Set

PDG Set

500 mm saw blade,for alu profiles, enter dimensions using keyboard

  • Pneumatic angle setting


Technical Data:

Model:

5,0 m or 6,0 m

Motor:

230/400 V / 2x2,2 kW

Speed:

2800 rpm

Blade tilt:

outwards up to 22,5°

Fixed stops at:

90°/45°/22,5° (intermediate adjusted)

Saw blade Ø:

2 x 500 mm

Cutting length (min.):

300 mm, <300 mm with short section stop

Cutting length (max.):

5000 mm / 6600 mm (depending on model)

Weight:

1830 kg / 2140 kg (depending on model)

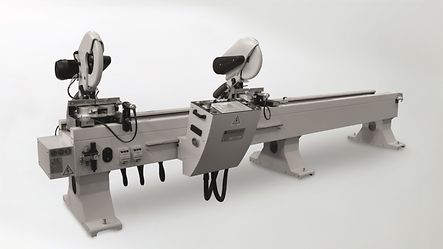

PDG Twin

PDG Twin

400 mm saw blade,for alu profiles, enter dimensions using keyboard

  • Pneumatic angle setting


Technical Data:

Model:

4,0 m oder 6,0 m

Motor:

230/400 V / 2x2,2 kW

Speed:

2800 U/min

Blade tilt:

45° (outwards) -90°

Fixed stop at:

45° (outwards) -45° (inwards)

Saw Blade Ø:

2 x 400 mm

Cutting length (min.):

421 mm; up to 210 mm with short cutting programm

Cutting length (max.):

4000 mm / 6600 mm

Weight:

700 kg / 867 kg (depending on model)

Notching saws

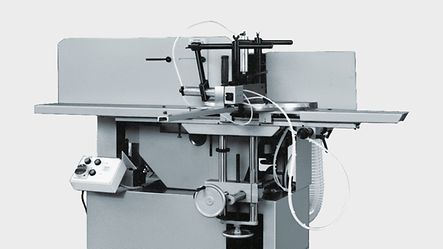

AS450 / AS450 Digital

AS450 / AS450 Digital

For notching aluminium profiles.

  • AS 450 Digital: Digital display for 3 angle values


Technical Data:

Motor:

400 V / 2x3 kW

Speed:

2800 rpm

Saw blade horizontal:

height adjustment

Saw blade vertical:

+45° / -45°

Profile support:

+22,5° / -90° / -22,5° (height adjustment)

Saw blade Ø:

350 / 450 mm

Notching height:

155 mm (at 90°)

Notching depth:

110 mm (at 90°)

Notching width:

250 mm (at 90°)

Weight:

400 kg
