Serra de esquadria dupla

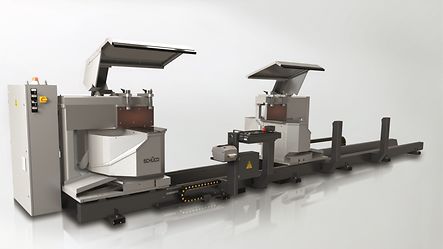

PDG Dual Cut 610, 630, 650

PDG Dual Cut 610, 630, 650

Lâmina de serra de 600 mm para perfis de alumínio, operada diretamente da SchüCal

  • Servo-motor para ajuste de ângulo
  • Rotativo e inclinado


Dados técnicos:

Number of CNC-controlled axes:

1

3

5

Mobile head (X axis):

CNC

CNC

CNC

Swivel:

manual

CNC

CNC

Incline:

pneumatic

pneumatic

CNC

Intermediate angles for swivel feature:

Yes

Yes

Yes

Intermediate angles for incline feature:

No

No

Yes

Model:

5,0 m or 6,6 m

5,0 m or 6,6 m

5,0 m or 6,6 m

Motor:

230/400 V / 2x3,7 kW

230/400 V / 2x3,7 kW

230/400 V / 2x3,7 kW

Speed:

2400 rpm

2400 rpm

2400 rpm

Head rotation:

140° (outwards); 22,5° (inwards)

140° (outwards); 22,5° (inwards)

140° (outwards); 22,5° (inwards)

Blade tilt:

90° und 45° (inwards)

90° und 45° (inwards)

90° und 45° (inwards)

Saw blade Ø:

2 x 600 mm

2 x 600 mm

2 x 600 mm

Cutting length (min.):

470 mm (at 90°)

470 mm (bei 90°)

470 mm (bei 90°)

Cutting length (max.):

5000 mm / 6600 mm (depending on model)

5000 mm / 6600 mm (depending on model)

5000 mm / 6600 mm (depending on model)

Weight:

3150 kg / 3370 kg (depending on model)

3150 kg / 3370 kg (depending on model)

3150 kg / 3370 kg (depending on model)

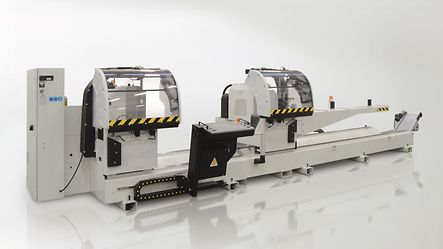

PDG E-Cut 650, 600 L, 500

PDG E-Cut 650, 600 L, 500

Lâmina de serra de 650, 600, 500 mm, para perfis de alumínio, controlada diretamente da SchüCal

  • Servo-motor para ajuste de ângulo


Dados técnicos:

Model:

5,0 m or 6,6 m

5,0 m or 6,6 m

5,0 m or 6,6 m

Motor:

230/400 V / 2x5,5 kW

230/400 V / 2 x 2,2 kW

230/400 V / 2 x 2,2 kW

Speed:

2800 rpm

2800 rpm

2800 rpm

Blade tilt:

20° (outwards); 45° (inwards)

20° (outwards); 45° (inwards)

10° (outwards); 45° (inwards)

Saw blade Ø:

2 x 650 mm

2 x 600 mm

2 x 500 mm

Cutting length (min.):

350 mm (at 2 x 90°); 352 mm (at 2 x 45°); 270 mm (with Software)

350 mm; 270 mm (at Software)

350 mm; 270 mm (at Software)

Cutting length (max.):

5000 mm / 6600 mm (depending on model)

5000 mm / 6600 mm (depending on model)

5000 mm / 6600 mm (depending on model)

Weight:

2580 kg / 2720 kg (depending on model)

2000 kg / 2280 kg (depending on model)

2000 kg / 2280 kg (depending on model)

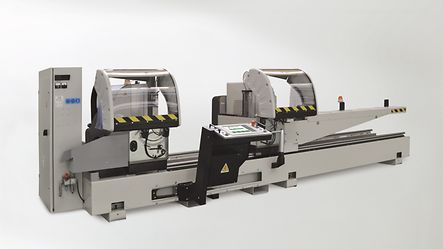

PDG Cut 550

PDG Cut 550

Lâmina de serra de 550 mm, para perfis de alumínio, controlada diretamente pela SchüCal

  • Configuração do ângulo pneumático


Dados técnicos:

Model:

5,5 m or 6,6 m

Motor:

230/400 V / 2x2,2 kW

Speed:

2800 rpm

Blade tilt:

outwards up to 22,5°

fixed stop at:

90°/45°/22,5° (intermediate adjusted)

Saw Blade Ø:

2 x 550 mm

Cutting length (min.):

less than 370 mm (with Software)

Cutting length (max.):

5000 mm / 6600 mm (depending on model)

Weight:

1900 kg / 2400 kg (depending on model)

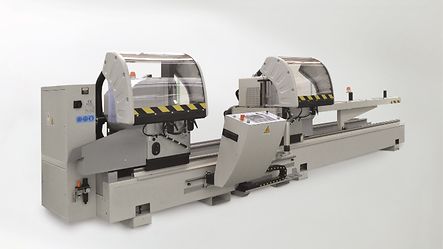

PDG Set

PDG Set

Lâmina de serra de 500 mm, para perfis de alumínio, insira as dimensões usando o teclado

  • Configuração do ângulo pneumático


Dados técnicos:

Model:

5,0 m or 6,0 m

Motor:

230/400 V / 2x2,2 kW

Speed:

2800 rpm

Blade tilt:

outwards up to 22,5°

Fixed stops at:

90°/45°/22,5° (intermediate adjusted)

Saw blade Ø:

2 x 500 mm

Cutting length (min.):

300 mm, <300 mm with short section stop

Cutting length (max.):

5000 mm / 6600 mm (depending on model)

Weight:

1830 kg / 2140 kg (depending on model)

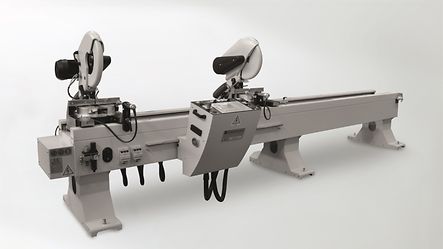

PDG Twin

PDG Twin

Lâmina de serra de 400 mm, para perfis de alumínio, insira as dimensões usando o teclado

  • Configuração do ângulo pneumático


Dados técnicos:

Ausführung:

4,0 m oder 6,0 m

Motor:

230/400 V / 2x2,2 kW

Drehzahl Sägeblatt:

2800 U/min

Neigewinkel:

45° (außen) -90°

Schwenkwinkel:

45° (außen) -45° (innen)

Sägeblatt Ø:

2 x 400 mm

Schnittlänge (min.):

421 mm; bis auf 210 mm mit Kurzschnittanschlag

Schnittlänge (max.):

4000 mm / 6600 mm

Gewicht:

700 kg / 867 kg (je nach Ausführung)

Serras de contas de vidro

GS 500

GS 500

A unidade de serra do cordão de envidraçamento permite uma preparação eficiente do cordão de envidraçamento, economizando um tempo considerável desde a medição até o corte.

  • Remoção automática de contas de vidro


Dados técnicos:

Motor:

400 V

Head rotation:

+ 45° / 90° / -45°

Saw blade Ø:

400 mm

Cutting length (min.):

200 mm

Cutting length (max.):

6000 mm

Weight:

480 kg

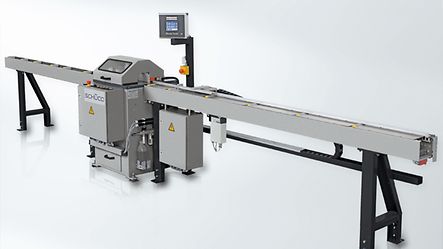

GS200 / GS100

GS200 / GS100

A unidade de serra de cordão de envidraçamento permite uma preparação eficiente do cordão de envidraçamento.

  • Remoção automática de contas de vidro


Dados técnicos:

Model:

GS 200

Motor:

400 V / 2,8 kW

Headrotation:

+ 45° / 90° / -45°

Saw Blade Ø:

400 mm

Weight:

370 kg

GS 50

GS 50

Sistema de medição de parada de perfil 50 para medição otimizada de perfis de alumínio.

  • As configurações de parada podem ser alteradas usando um servo-motor


Dados técnicos:

Model:

230 V

Length:

3000 mm

Wide roller track:

400 mm

Operating height:

850 - 1050 mm

Weight:

180 kg

Serras de corte e meia-esquadria

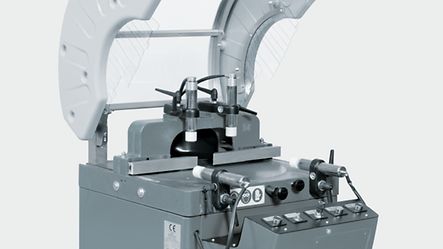

PES 400

PES 400

Serra de perfil de cabeça única 400 para corte econômico de perfis de alumínio.

Dados técnicos:

Motor:

~ 400 V / 1,8 kW

Speed:

2800 rpm

Mitre range horizontal:

0°/ 90°/ 0°

Modul position:

45°/ 90°/-45°

Saw blade Ø:

400 mm

Extraction branch Ø:

100 mm

Weight:

230 kg

Serra de braço radial 215 NS

Serra de braço radial 215 NS

Para perfis de alumínio para a produção de esquadrias verticais e horizontais.

  • Ajuste usando engrenagem helicoidal com manivela


Dados técnicos:

Motor:

400 V / 3 kW

Speed:

2800 rpm

Cutting width:

450 mm (at 90°)

310 mm (at 45°)

Cutting height:

215 mm (at 90°)

150 mm (at 45°)

Mitre range horizontal:

45° (left) / 25° acute angle (right)

Mitre range vertical:

60° acute angle (left) / 30° acute angle (right)

Saw blade Ø:

550 mm

Extraction branch Ø:

100 mm

Weight:

300 kg

Serra de braço radial 200 NCS

Serra de braço radial 200 NCS

Para cortes de esquadria verticais e horizontais em perfis de alumínio.

  • Ajuste de inclinação motorizado com display digital


Dados técnicos:

Motor:

~ 400 V / 3 kW

Speed:

2800 rpm

Cutting width:

420 mm (at 90°)

300 mm (at 45°)

Cutting height:

200 mm (at 90°)

140 mm (at 45°)

Mitre range horizontal:

45° (left) / 25° acute angle (right)

Mitre range vertical:

60° acute angle (left) / 30° acute angle (right)

Saw blade Ø:

520 mm

Extraction branch Ø:

100 mm

Weight:

350 kg

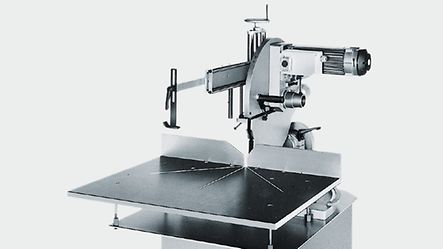

Serra de braço radial 200 NS

Serra de braço radial 200 NS

Para cortes de esquadria verticais e horizontais em perfis de alumínio.

  • Para perfis de alumínio para produzir cortes de esquadria verticais e horizontais em todos os ângulos.


Dados técnicos:

Motor:

400 V / 3 kW

Speed:

2800 rpm

Cutting width:

420 mm (at 90°)

300 mm (at 45°)

Cutting height:

200 mm (at 90°)

140 mm (at 45°)

Mitre range horizontal:

45° (left) / 25° acute angle (right)

Mitre range vertical:

60° acute angle / 30° acute angle (right)

Saw blade Ø:

520 mm

Extraction branch Ø:

100 mm

Weight:

300 kg

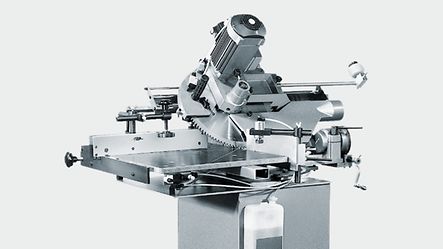

Serra de braço radial 170 NS

Serra de braço radial 170 NS

  • Ajuste usando engrenagem helicoidal com manivela

Dados técnicos:

Motor:

400 V / 3 kW

Speed:

2800 rpm

Cutting width:

430 mm (at 90°)

305 mm (at 45°)

Cutting height:

170 mm (at 90°)

115 mm (at 45°)

Mitre range horizontal:

45° (left) / 25° acute angle (right)

Mitre range vertical:

60° acute angle (left) / 30° acute angle (right)

Saw blade Ø:

420 mm

Extraction branch Ø:

100 mm

Weight:

300 kg

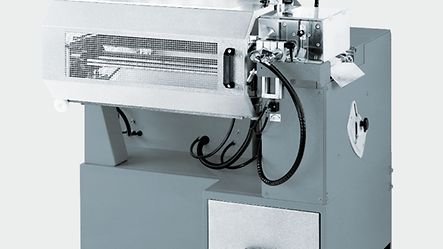

PSA

PSA

Serra de perfil automática, para o corte de comprimentos curtos ou corte automático de perfis de alumínio.

Dados técnicos:

Motor:

400 V / 3 kW

Speed:

2800 rpm

Lift automatic feed:

max. 600 mm

Offcut:

min. 90 mm

Saw blade Ø:

400 mm

Mitre range horizontal:

90°

Weight:

350 kg

Schüco BS 550

Schüco BS 550

Para corte de comprimento vertical e bordas de corte em esquadria em perfis de alumínio de paredes espessas, como perfis de varanda.

Dados técnicos:

Motor:

400 V / 3 kW

Speed:

2800 rpm

Mitre range horizontal:

20° (on both sides)

Modul postition:

45° (left) / 90° / 45° (right)

Saw blade Ø:

550 mm

Extraction branch Ø:

80 mm and 50 mm

Weight:

827 kg

n.

Serra Cut-Off TL 350

Serra Cut-Off TL 350

Para perfis de alumínio e PVC-U com lâmina de serra 350.

Dados técnicos:

Motor:

400 V / 2 kW

Cutting speed:

3200 rpm

Saw blade Ø:

350 mm

Modul position:

-45°/ 90°/+45°

Mitre range horizontal:

25° (left) / 45° (right)

Weight:

68 kg

Serras dentadas

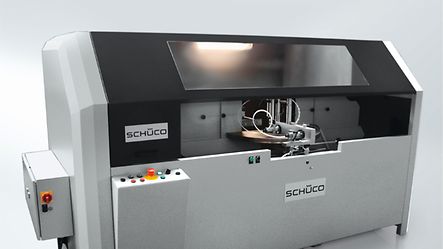

PAS Compact e PAS Compact 650

PAS Compact e PAS Compact 650

Para chanfrar e cortar perfis de alumínio. Serra de cabeça dupla, avanço automático da lâmina de serra e carregamento de perfil fixo para corte.

Dados técnicos:

Motor:

400 V / 2x3 kW

400 V / 2x3 kW

Speed:

2800 rpm

2800 rpm

Saw blade horizontal:

+60° / -60°

+60° / -60°

Saw blade vertical:

+45° / -60°

+45° / -60°

Profile support:

+60° / -60°

+60° / -60°

Saw blade Ø:

500 / 550 mm

500 / 650 mm

Notching height:

210 mm (at 90°)

260 mm (at 90°)

Notching depth:

190 mm (at 90°)

185 mm (at 90°)

Notching width:

180 mm (at 90°)

230 mm (at 90°)

Weight:

1250 kg

1500 kg

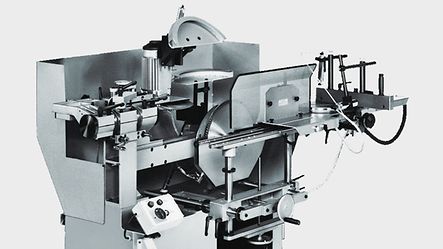

UAS / UAS Digital

UAS / UAS Digital

Para chanfrar perfis de alumínio.

  • UAS Digital: display digital para 3 valores de ângulo


Dados técnicos:

Motor:

400 V / 2x3 kW

Speed:

2800 rpm

Saw blade horizontal:

+45° / -45° (height adjustment)

Saw blade vertical:

+45° / -45°

Profile support:

+22,5° / -90°/ -22,5° (height adjustment)

Saw blade Ø:

400 / 450 mm

Notching height:

160 mm (at 90°)

Notching depth:

135 mm (at 90°)

Notching width:

250 mm (at 90°)

Weight:

540 kg

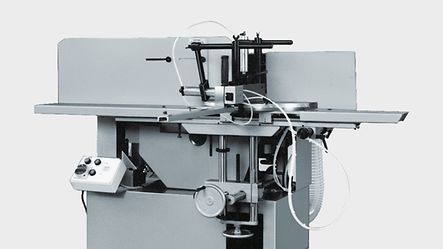

AS450 / AS450 Digital

AS450 / AS450 Digital

Para chanfrar perfis de alumínio.

  • AS 450 Digital: display digital para 3 valores de ângulo


Dados técnicos:

Motor:

400 V / 2x3 kW

Speed:

2800 rpm

Saw blade horizontal:

height adjustment

Saw blade vertical:

+45° / -45°

Profile support:

+22,5° / -90° / -22,5° (height adjustment)

Saw blade Ø:

350 / 450 mm

Notching height:

155 mm (at 90°)

Notching depth:

110 mm (at 90°)

Notching width:

250 mm (at 90°)

Weight:

400 kg

Serras de aço

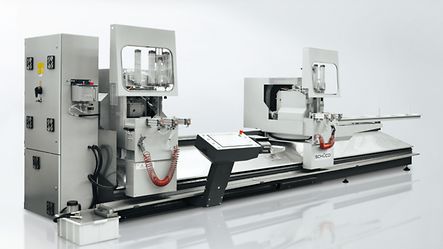

PDG Steel 400

PDG Steel 400

A serra de esquadria de dupla cabeça com lâmina de serra de 400 mm, para perfis de aço, pode ser controlada com SchüCal.

  • 7 eixos controlados por CNC:
  • (movimento da cabeça da serra (eixo X), inclinação dos eixos W e U, avanço da lâmina de serra 2x, monitoramento de velocidade 2x)
  • Torque constante por meio de motor sem escova controlado por conversor de frequência
  • Alimentação de serra controlada por CNC
    • Taxa de alimentação ajustável
    • Profundidade de corte ajustável
    • Retração rápida
  • Ventilação (deslizando os suportes do perfil para proteção da lâmina de serra que se move para trás após o corte de separação)


Dados técnicos:

Model:

5,0 m

Motor:

400 V / 2 x 4,5 kW

Speed:

40 – 250 1/min, continuous

Blade tilt:

up to 45° (outwards), up to 45° (inwards)

Saw blade Ø:

400 mm

Cutting length (min.):

250 mm Cutting length (90°/90°), > 250 mm with short cutting programm (90°/90°))

Cutting length (max.):

5000 mm for double cut, 9600 mm for excess length cut

Weight:

2800 kg

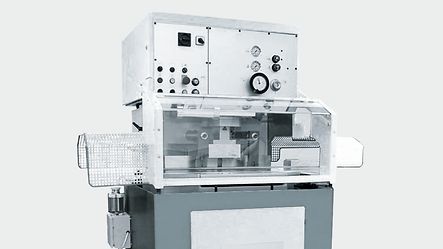

PSU 450 H

PSU 450 H

A serra de aço PSU 450 H é altamente adequada para cortar grandes perfis de aço e tubos de aço. O PSU 450 H possui alimentação hidráulica automática. A velocidade de corte da lâmina de serra e o ponto de corte inicial podem ser definidos usando um regulador de indução.

Dados técnicos:

Motor:

400 V / 3/3,6 kW

Speed:

12 / 24 / 48 / 96 rpm

Head rotation:

+30°/+45°/90°/-45°/-30°

Saw blade Ø:

450 mm

Weight:

1250 kg

Aviso

Nós nos reservamos o direito de fazer alterações nas dimensões e designs no interesse do progresso técnico.
As ilustrações podem ser diferentes do original e / ou conter opções que incorrem em um custo adicional.

Serras
Dashboard
Fechar
