  • ファサード│FWSシリーズ
...
  • ファサード│FWSシリーズ

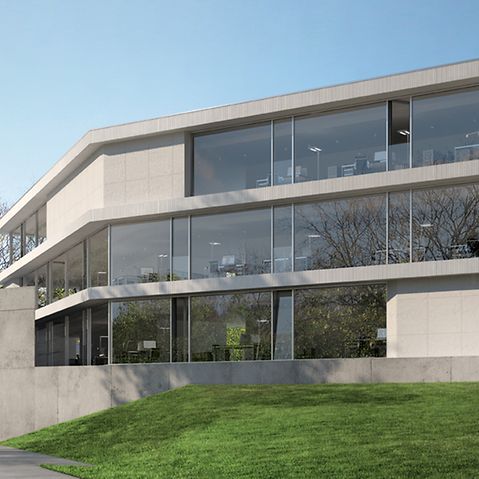

高い設計自由度、設計アイディアの確実な実現を

お約束

Schüco ファサード システム FWS

高いデザイン自由度と確実性

サステナブル建築では、省エネ最大化のみでなく、より包括的課題解決に向けた取り組みを行っています。最新の ファサード とは、見付けのスリム化により向上した意匠性、デザイン性、そして最適なパフォーマンスを引き出すための機能性が備わったものを指します。アルミ方立/無目ファサードである Schüco ファサードシステム FWS (ファサードウォールシステム)は、これらの要件をすべて満たしたシステムです。最高の機能性、費用効率、デザインの自由度が格段に向上しました。

3762a06

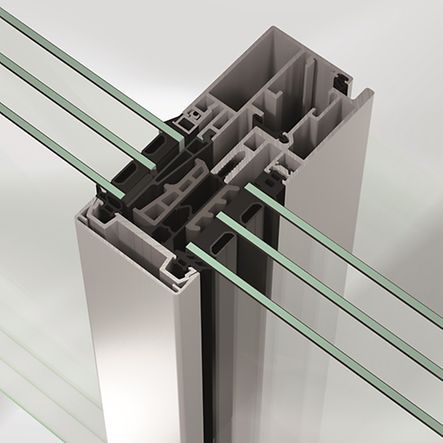

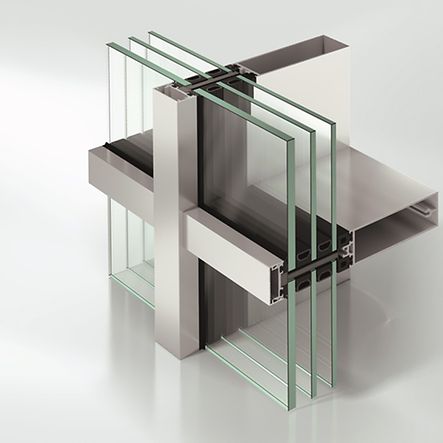

Schüco FWS 35 PD

Schüco FWS 35 PD

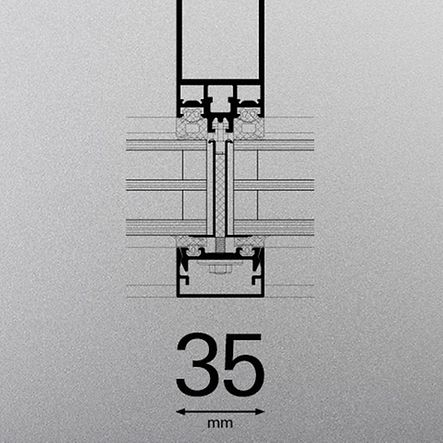

見付け幅を最小限に抑え、眺望を最大化 ― 新世代の Schüco FWS 35 PD アルミ方立/無目ファサードは、幅わずか 35mm にまでスリム化された形材を使用しています。

高く評価されたデザイン性

Schüco FWS 35 PD は、そのシームレス コンビネーション (引き戸とファサードシステムの組合せでパノラマデザインを実現) が高く評価され、レッド ドット賞 2018 、iFデザイン賞 2018、ドイツ デザイン賞 2018、iFデザイン賞 2017 金賞など、多くの賞を受賞しました。

Schüco - FWS 35 PD

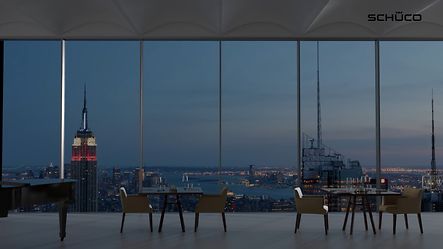

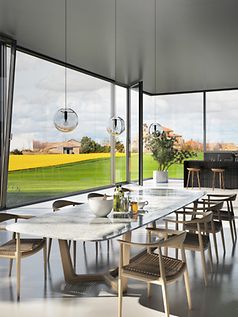

最大の眺望を確保するには、単にガラス面積を大きくするだけでなく、スリムで目立たない形材を使用することも重要です。Schüco FWS 35 PD パノラマ デザイン ファサードなら、意匠性と大開口に求められる建築要件のどちらも妥協する必要はありません。見付け幅は 35mm とスリムにもかかわらず、断熱性能はパッシブハウス水準をクリアしています。

システムの特徴

エネルギー効率

  • 新たな技術で生まれた絶縁材を使用した、パッシブハウス認定システム ― Uf値(最小値)は 0.90 W/(m²K)
  • HI(高断熱)と SI(超高断熱)に対応した、2種類の絶縁材
  • ガラス厚 50mm までのトリプルガラスの使用が可能

デザイン

  • わずか 35mm の極細見付けのアルミ ファサード システムソリューション
  • 3つの排水方法により柔軟なデザインに対応可能
  • Schüco AWS ウィンドウ システムとの組み合わせが可能
  • Schüco AWS 114 SG.SI ファサード ウィンドウは、スリムライン、外開き窓、平行開口窓または横すべり出し窓の使用が可能

電動システム

  • Schüco AWS ウィンドウ シリーズは Schüco TipTronic (自動開閉システム) の取り付けが可能


安全性

  • 防犯性能 RC2等級
  • 重量は1つの無目形材につき 最大250kg、重量用無目形材を使用した場合は 最大400kg まで対応可能

製作における利点

  • 製作効率向上のため、内部ガスケットの高さを 9mm、11mm、13mm、外部ガスケットの高さを 5mmに統一

  • ガスケットと断熱材取付ずみの加工済みプレッシャープレート(ガラス押え形材)の使用により製作がスムーズ

  • 特許取得済みの安全なガラス施工システムと、プレッシャープレート(ガラス押え形材)の固定を可能にした革新的システム

  • ガラス溝がより細くなった新形材と換気用スパンドレル形材は、はめ込みタイプでシーリング作業を最適化。同時に製作の確実性と意匠性も向上

  • 継ぎ目が目立たない革新的な躯体への取り付けシステム ― 換気と排水システムに優れたシステムで、地面付近の施工も効率的

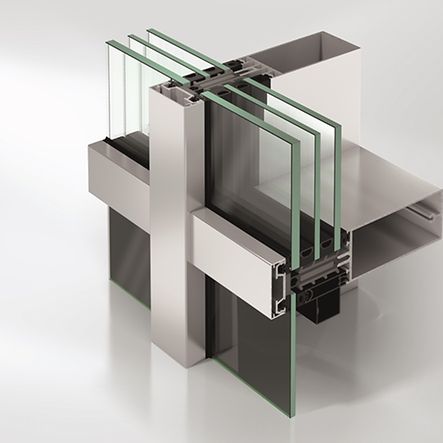

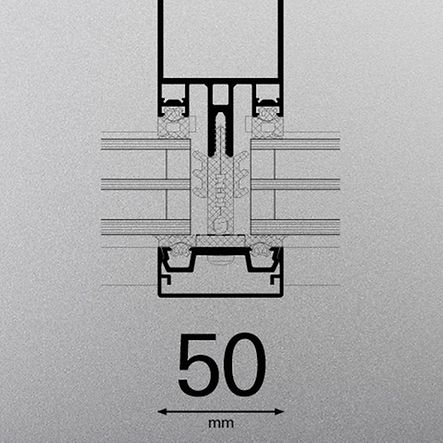

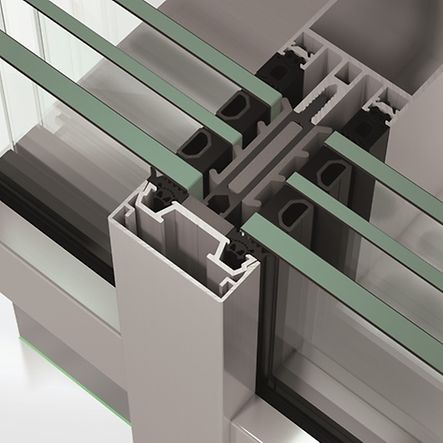

Schüco FWS 50

Schüco FWS 50

Schüco ファサード FWS 50は、Schüco 方立/無目の Façade FW 50⁺ をベースに改良された新システムです。高い設計自由度と断熱性能、そして幅広いオプションをご用意しています。

Schüco Façade FWS 50

Schüco ファサード FWS 50 が、エネルギー効率と製作工程における新たなスタンダードを打ち立てます。工場での製作や施工時の効率化と最適化に配慮したシステムです。新しい加工済みシステム コンポーネントにより、作業スピードが格段にアップしたことを実感していただけるでしょう。

Schüco FWS 50 ファサードは標準幅の設計オプションを豊富に取り揃えており、パッシブハウス認定 SI(超高断熱)バージョンもお選びいただけます。

新ガラスサポートにより、大重量ガラスの取り付けが容易になり、同時にガラスの積載可能重量も向上されます。

新たなケーブルガイド システムにより、ファサード内での配線施工が可能になりました。


システムの特徴

エネルギー効率

  • 新たに開発された絶縁材によりパッシブハウス認定された SI (超高断熱)システム  ―  Uf値(最小値)は 0.70 W/(m²K)
  • 新 HI(高断熱)絶縁材 ―  Uf値(最小値)は 0.9 W/(m²K)
  • Schüco BIPV (建具一体型太陽光発電)システムとの統合が可能

デザイン

  • 多くのシューコー システムとの統合が可能 ― 統合可能システムは Schüco AWS、Schüco ADS 、Schüco ASS の3 シリーズ
  • Schüco AWS 114 SG.SI ファサードウィンドウは、外開き窓、平行開口窓または横すべり出し窓の使用が可能
  • 新しいSchüco FWS 60 CV 連窓タイプとの組み合わせで、最小見付け幅のドレーキップ ユニットが可能に

電動システム

  • 新しいケーブル ガイドシステムで、施工がより安全でシンプルに。電動コンポーネントの最高交流電圧 230V まで対応
  • 方立形材の後部にあるケーブル ダクトにより、施工後でも電源ケーブルの取付けが可能
  • 取付け部とパネルを安全に貫通させるための追加部品を用意
  • Schüco AWS 114 は横すべり出し窓や平行開口窓に対応 ― 建物管理システムと連携した大開口向け電動ソリューションも、標準または SHEVS(シューコーの排煙システム) アプリケーションにて実装可能
  • Schüco TipTronic(自動開閉システム)を用いたSchüco AWS ウィンドウシリーズの取り付けが可能

安全性

  • 防犯性能 RC3等級試験済

充実した機能

  • 新しいガラス サポート金具のバリエーションにより、簡単な加工で重量ガラスの取り付けが可能

製作における利点

  • 革新的で強堅な SI(超高断熱)絶縁材 ― スクリュー留めガイダンス付きで、輸送中の損傷を防ぎ、効率的な製作を実現
  • 製作効率向上のため、内部ガスケットの高さを 9mm、11mm、13mm、外部ガスケットの高さを 5mmに統一
  • ガラス溝がより細くなった新形材と換気用スパンドレル形材は、はめ込みタイプでシーリング作業を最適化。
  • 同時に製作の確実性と意匠性も向上
  • 最低限の準備で済む経済的な製作のため、必要な断熱材(標準、HI、SI)を含め、プレッシャープレート(ガラス押え形材)を統一
  • 継ぎ目が目立たない革新的な躯体への取り付けシステム ― 換気と排水システムに優れたシステムで、地面付近の施工も効率的

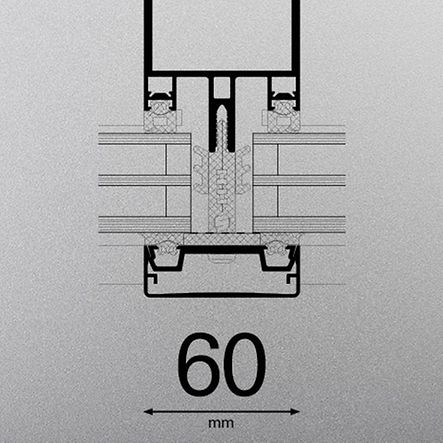

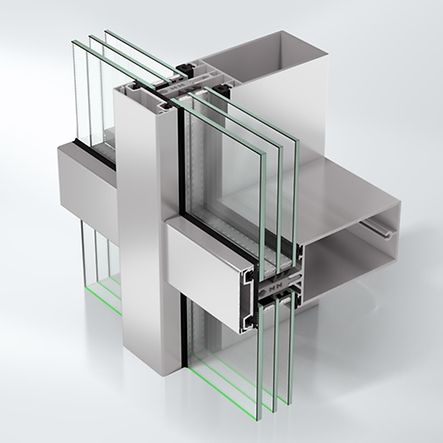

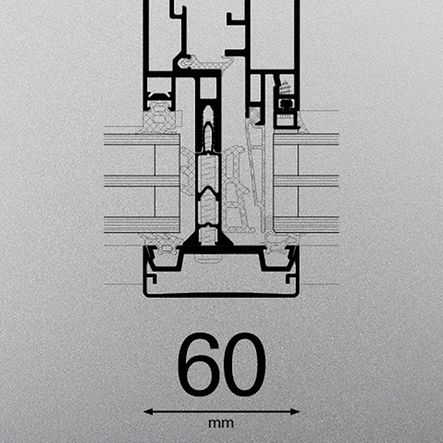

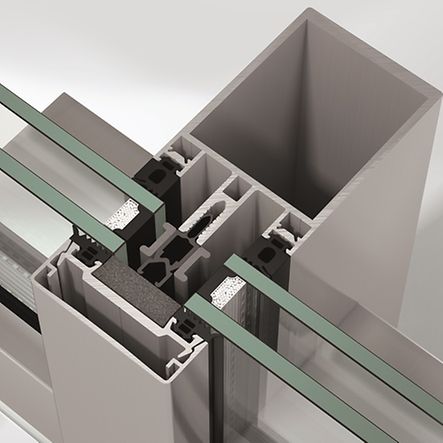

Schüco FWS 60

Schüco FWS 60

Schüco ファサード FWS 60 ― Schüco 方立/無目の Façade FW 60⁺ をベースに改良された新システムです。高い設計自由度と断熱性能、そして幅広いオプションをご用意しています。

Schüco Façade FWS 60

Schüco ファサード FWS 60 が、エネルギー効率と製作工程における新たなスタンダードを打ち立てます。工場での製作や施工時の効率化と最適化に配慮したシステムです。新しい加工済みシステム コンポーネントにより、作業スピードが格段にアップしたことを実感していただけるでしょう。

Schüco FWS 60 ファサードは標準幅の設計オプションを豊富に取り揃えており、パッシブハウス認定 SI(超高断熱)バージョンもお選びいただけます。

新ガラスサポートにより、大重量ガラスの取り付けが容易になり、同時にガラスの積載可能重量も向上されます。

新たなケーブルガイド システムにより、ファサード内での配線施工が可能になりました。

システムの特徴

エネルギー効率

  • 新たに開発された絶縁材によりパッシブハウス認定された SI (超高断熱)システム  ―  Uf値(最小値)は 0.70 W/(m²K)
  • 新 HI(高断熱)絶縁材 ―  Uf値(最小値)は 0.9 W/(m²K)
  • Schüco BIPV (建具一体型太陽光発電)システムとの統合が可能

デザイン

  • 多くのシューコー システムとの統合が可能 ― 統合可能システムは
  • Schüco AWS、Schüco ADS 、Schüco ASS の3 シリーズ
  • Schüco AWS 114 SG.SI ファサードウィンドウは、外開き窓、平行開口窓または横すべり出し窓の使用が可能
  • 新しいSchüco FWS 60 CV 連窓タイプとの組み合わせで、最小見付け幅のドレーキップ ユニットが可能に

電動システム

  • 新しいケーブル ガイドシステムで、施工がより安全でシンプルに。電動コンポーネントの最高交流電圧 230V まで対応
  • 方立形材の後部にあるケーブル ダクトにより、施工後でも電源ケーブルの取付けが可能
  • 取付け部とパネルを安全に貫通させるための追加部品を用意
  • Schüco AWS 114 は横すべり出し窓や平行開口窓に対応。 建物管理システムと連携した大開口向け電動ソリューションも、標準または SHEVS(シューコーの排煙システム) アプリケーションにて実装可能
  • Schüco TipTronic(自動開閉システム)を用いたSchüco AWS ウィンドウシリーズの取り付けが可能

安全性

  • 防犯性能 RC3等級試験済

製作における利点

  • 革新的で強堅な SI(超高断熱)絶縁材 ― スクリュー留めガイダンス付きで、輸送中の損傷を防ぎ、効率的な製作を実現
  • 製作効率向上のため、内部ガスケットの高さを 9mm、11mm、13mm、外部ガスケットの高さを 5mmに統一
  • 最低限の準備で済む経済的な製作のため、必要な断熱材(標準、HI、SI)を含め、プレッシャープレート(ガラス押え形材)を統一
  • 継ぎ目が目立たない革新的な躯体への取り付けシステム ― 換気と排水システムに優れたシステムで、地面付近の施工も効率的

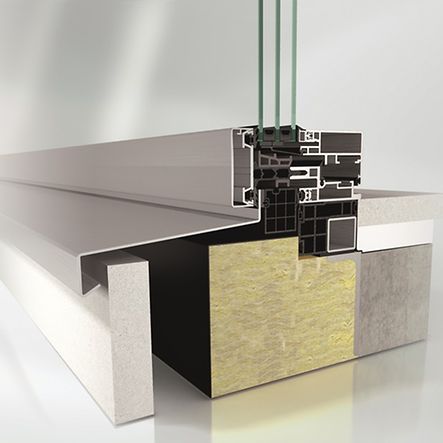

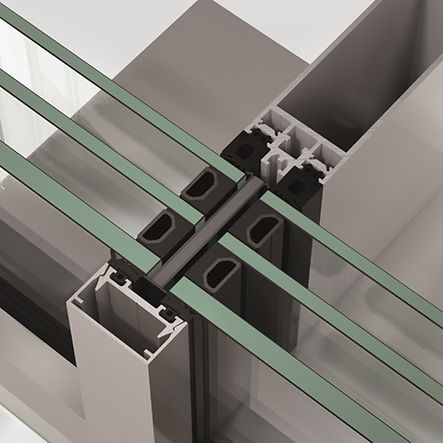

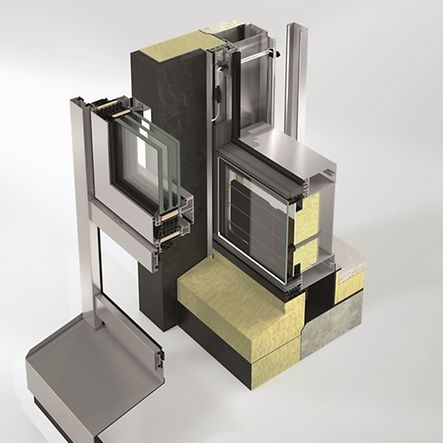

Schüco FWS 60 CV

Schüco FWS 60 CV

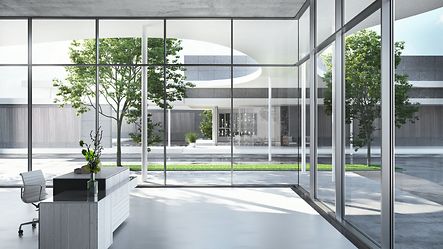

意匠性と機能の調和 ― 最大の眺望、目立たない換気口、パッシブハウス レベルの断熱性能。それら全てを備えたファサード システムです。


Schüco Façade FWS 60 CV

より優れた遮音性能や断熱性能が求められることで、窓やファサードに必要な形材が大きく、太くなる傾向にあります。そのため、意匠性を維持したまま、フレーム システムのスリム化を実現するのは難しいように思えました。しかし Schüco FWS 60 CV (Concealed Vent) のファサードシステムの開発により、最小幅の見付けと優れた機能性、そして高い断熱性能を兼備したソリューションを提供することが可能になりました。窓枠と方立/無目のシームレスな融合により、最大限の眺望を確保することが可能になりました。 FIX部と窓部は見分けがつかないほど、洗練されたデザインです。内側からのみ、その細い目地と窓ハンドルが見え、開口ユニットの存在を感じさせません。

2種類の見付け幅と、個々の使用に適した建物構造へのアタッチメントの組合せで、施工し易いアプリケーションを提供出来るようになりました。 伝統的な階高連窓からポツ窓まで対応可能です。Schüco AvanTec SimplySmart の建具システムは完全形材内蔵型になっており、大重量のガラスでもドレーキップをご使用いただけます。新築、改築に関わらず、 Schüco FWS 60 CV は優れた意匠性と断熱性能を提供します。

高く評価されるデザイン性

Schüco FWS 60 CV はその高いデザイン性が評価され、レッド ドット賞、ドイツ デザイン賞、iFゴールドアワードなどの賞を受賞しました。

システムの特徴

エネルギー効率

  • Ucw値はユニット寸法あたり、0.85 W/(m²K)( 1.2 m x 2.5 m で Ug値が0.7 W/(m2K)の場合)
  • Uf値は、50mm厚のガラスを取り付けるためのビスを考慮しても最大 1.5 W/(m²K)

デザイン

  • 細身の形材を用いてFIX部と開口窓の区別ががない外観
  • 窓と方立の融合 ― 追加の外枠取付けは不要
  • 窓枠と方立は面一仕上げで、最小限に抑えられた目地
  • Schüco AvanTec SimplySmart の建具でドレーキップにも対応
  • 洗練された階高連窓、防護柵、ポツ窓にも対応

安全性

  • 防犯性能 RC2等級
  • 防護柵は試験済

充実した機能

  • 室外側、中央部、室内側において高性能なガスケットシステム ―  耐荷重や水密の要件が高い場合でもファサード使用が可能
  • 新しいスパンドレルシステムは、防護柵使用の場合にも完全に形材に融合

製作における利点

  • Schüco SimplySmart 締まり金物技術 ― シンプルな施工と高い快適性
  • アクリルテープを施した画期的な加工済みアダプター形材で、製作中もガラス板を固定 ― ガラス板と形材システムは即ユニットを形成し、更なるプロセスも実施可
  • ガラス比率により、最も細い形材寸法でも大重量ガラスに対応
  • 連窓やポツ窓向けに製作工程をシンプルに ― 最適な断熱材と排水システムを用い、通常の外装部材に直接接続
