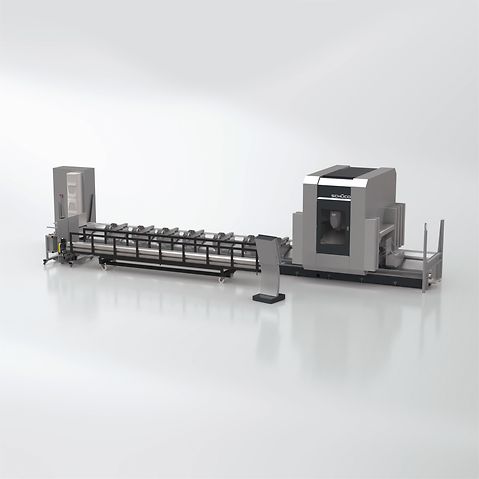

Máquina Schüco AS 100

Máquina Schüco AS 100

O novo sistema de fabricação com várias opções de corte e entalhe de perfil é tão flexível quanto uma moderna máquina CNC de 5 eixos. Com sua alta velocidade e processo de fabricação contínuo, o Schüco AS 100 também oferece os benefícios de um sistema de alimentação contínua.

Além de ser pioneiro no alto desempenho em termos de otimização da fabricação, o sistema impressiona pelos requisitos mínimos de espaço. Isso é garantido por um carregador combinado de carga e descarga, que pode conter perfis de até 7.500 mm e, assim, permite a operação não tripulada mais longa disponível no mercado.

O coração da máquina é a estação de processamento: um leito de máquina de 9 m acomoda não apenas as duas torres de 5 eixos, que processam os perfis em quatro lados - incluindo corte e processamento de fim de perfil, mas também cinco grampos de posicionamento automático .

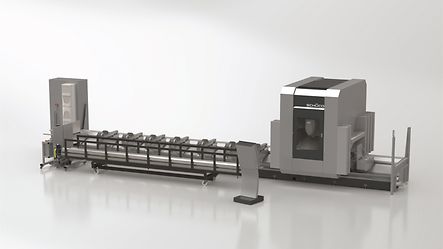

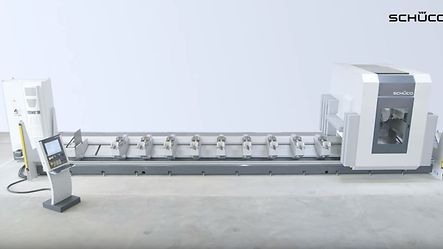

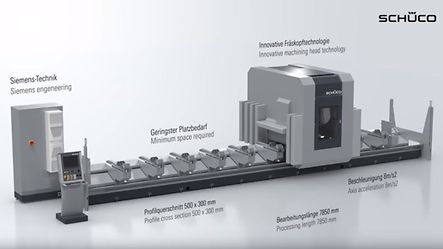

Máquina Schüco AF 500

Máquina Schüco AF 500

Máquina CNC de portal com opção de corte, incluindo controle por PC, operada diretamente da SchüCal.

A Schüco Machine AF 500, com usinagem em 6 lados, é uma máquina de processamento eficiente para perfis de alumínio e aço.

  • Processamento de barras com corte possível
  • A borda de localização dos perfis é deslocada para a frente, tornando mais fácil inseri-los
  • Cabeçote de usinagem montado em um lado (pode ser girado usando dois eixos de movimento controlados numericamente)
  • Processamento de perfis de aço (S235 até espessura de parede de aproximadamente 5 mm)
  • 3 modos de processamento: barras individuais, barras múltiplas (até 4 perfis) e operação alternada
  • 8 pinças operadas individualmente e ajustáveis
  • O trocador de ferramentas é carregado junto com o portal
  • Sistema de medição de posição absoluta de alta resolução
  • Ação pivotante infinitamente ajustável dos eixos B e C através do servo eixo
  • Portal beidseitig mit Sicherheitsschaltleisten em Bumper-Ausführung
  • Painel de controle fácil de usar com tela colorida TFT de toque de 19 "


Dados técnicos:

Number of controlled NC axes:

8

Processing length:

7850 / 7300 mm

Max. processing speed X / Y / Z:

80 / 60 / 40 m/min

Rotation of B axis:

± 180° (swivels about an angle of 55°) / 20° underpivoting

Rotation of C axis:

± 360° (rotates about the Z axis)

Tool holder:

HSK-63F

Speed range:

0 – 24000 rpm

Milling motor output:

15 kW

Number of spaces in moving tool magazine:

20

Positioning of the clamps:

automatic

Number of clamps:

8

Maximum number of clamps:

10

Max. cross section (W x H) / length – single bar processing:

450 x 350 / 7300 mm (for 250 mm tool length); 500 x 350 / 7300 mm (for 200 mm tool length); 7850 mm without end-of-profile machining

Min. cross section (W x H) / length – single bar processing:

30 x 30 / 300 mm (for 200 mm tool length)

Máquina Schüco AF 500

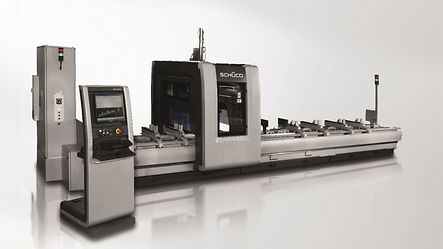

Máquina Schüco AF 450

Máquina Schüco AF 450

Máquina CNC, incluindo controle de PC, operada diretamente do SchüCal

  • Usinagem de 3 lados de perfis de alumínio e aço
  • 3 modos de operação:
    • Barra única com comprimento extra
    • Multi-barra com contornos diferentes
    • Operação alternada com sistema ASP
  • Braçadeiras ajustáveis e operadas individualmente com fixação vertical
  • Comprimento de usinagem de 7500 mm


Dados técnicos:

Number of NC driven axes:

4 + tool changer

Max.processing speed X/Y/Z:

80 / 60 / 40 m/min

Rotation of A-axis:

Continuously from +90° to -90°

Tool mount:

SK 30

Speed:

to 24000 rpm

Milling motor output:

7,5 kW at 6000 - 12000 rpm (S1)

Number of spaces in moving tool magazine:

12

Positioning of the tension blocks:

automatic

Number of tension blocks:

8

Weight:

5800 kg

Max. Cross selection (W x H) / Length Single bar processing:

420 x 300 / 7500 mm (at 110 mm tool-length)

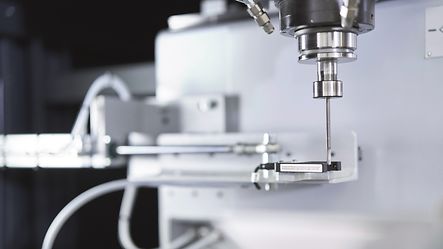

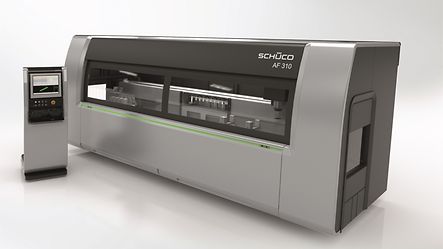

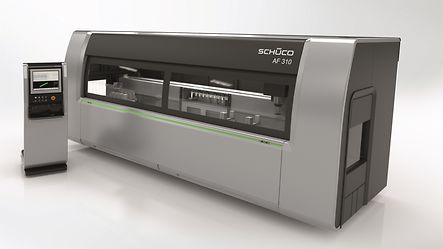

Máquina Schüco AF 310

Máquina Schüco AF 310

Máquina CNC operada diretamente da SchüCal

  • Usinagem em 3 lados
  • Comprimento de usinagem de 4000 mm


Dados técnicos:

Number of NC driven axes:

4

Range of travel of the axes X/Y/Z:

4000 mm

Max.processing speed X/Y/Z:

150 / 40 / 40 m/min

Rotation of A-axis:

continuously from +110° to -110°

Tool mount:

HSK-63F

Speed:

up to 24000 rpm

Milling motor output (fromn speed):

8.5 KW at 6000 rpm (S1)

Number of spaces in moving tool magazine:

10

Positioning of the tension blocks:

automatic

Number of tension blocks:

5

Weight:

3600 kg

Cross selection (W x H) / Length:

300 x 190 / 4000 mm (at 130 mm tool-length)

Cross selection (W x H) / Length, with pivoted A-axis:

300 x 170 / 4000 mm (at 150 mm tool-length)

Máquina Schüco AF 310

Máquina Schüco AF 250

Máquina Schüco AF 250

Máquina CNC compacta de 3 eixos com mesa de suporte giratória pneumática - especialmente projetada para a fabricação de janelas e portas em perfis de alumínio e aço

Com comprimentos de usinagem de 3200 mm ou comprimentos excedentes em dois estágios, processamento em 3 lados e usinagem da extremidade do perfil, a Schüco Machine AF 250 oferece opções de aplicação eficientes para a fabricação econômica e de alta qualidade de Série de portas e janelas Schüco.


Dados técnicos:

Product Benefits:Fabrication Benefits

Spindle power: 3.8 kW, maximum 18,000 rpm, cooled by compressed air

Automatic tool changer with 5 spaces, optional additional tool magazine with 3 spaces

3-sided machining of aluminium and steel profiles

2 fixed stops: collapsible for accurate definition of the zero point, lengths of up to 6.4 m can be processed as a result

Processing cross-section for 160 mm tool length: maximum 250 mm x 150 mm

Locating edge of the profiles is shifted forwards, making it easier to insert them

Processing cross-section for 160 mm tool length with pivoted A-axis: maximum 200 mm x 115 mm

Safety hood for loading and unloading opens automatically

Preparation of S235 steel up to a wall thickness of approx. 3 mm

Measuring stop for measuring profile length

Machining space fully enclosed

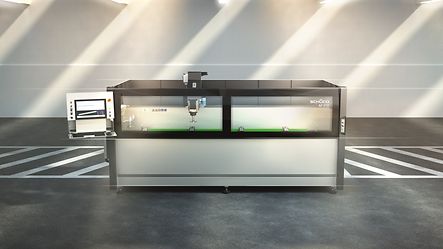

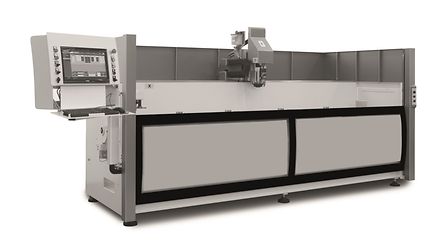

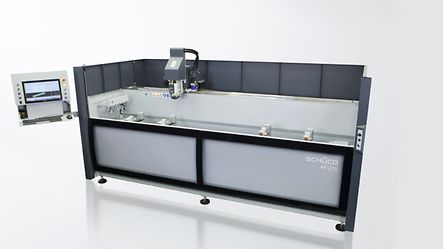

Máquina Schüco AF 210

Máquina Schüco AF 210

O Schüco AF 210 abre novas possibilidades na fabricação de perfis de alumínio para janelas e portas. Com esta máquina, os processos manuais são uma coisa do passado e as barras de perfil com até 2900 mm podem ser processadas automaticamente. Além disso, este milagre de economia de espaço requer muito pouco espaço e caberá em todas as oficinas.

Principais benefícios em resumo:

  • Operado diretamente do SchüCal ou por meio de programação interna simples
  • Alto grau de flexibilidade, pois o trocador automático de ferramentas pode ser configurado livremente
  • Usinagem versátil, incluindo processamento de fim de perfil, com motor de fresagem de alta qualidade
  • Alto nível de confiabilidade do processo graças à base da máquina inerentemente forte
  • Quatro grampos móveis manuais permitem que dois perfis sejam usinados ao mesmo tempo

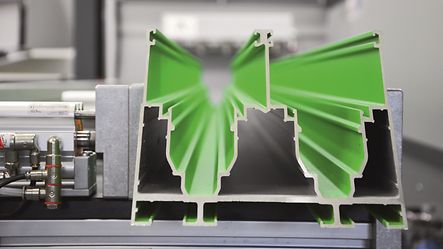

  • O processamento em 3 lados e os orifícios de drenagem diagonais são fáceis graças à mesa giratória com fixação mecânica
  • Um espaço de usinagem fechado incluindo uma tampa automática substitui as barreiras de segurança e barreiras fotoelétricas

Dados técnicos:

Número de eixos acionados NC:

3

Alcance do curso dos eixos X/Y/Z:

3160 / 360 / 345 mm

Velocidade máxima de processamento X/Y/Z:

60 / 30 / 30 m/min

Rotação do eixo A:

90° / 0° / - 90° pneumatic

Montagem da ferramenta:

SK 30

Velocidade:até 18.000 rpm
Saída do motor de fresagem (da velocidade):

3.8 KW a 12000 rpm (S1)

Número de espaços no magazine de ferramentas:

5

Posicionamento dos blocos de tensão:

manual - com exame das posições

Número de blocos de tensão:

4

Peso:

1560 kg

Seleção cruzada (L x A) / Comprimento:

250 x 116 (a 126 mm comprimento da ferramenta)

Seleção cruzada (L x A) / Comprimento, com eixo A pivotado:

250 x 170 (a 126 mm comprimento da ferramenta)

Aviso

Nós nos reservamos o direito de fazer alterações nas dimensões e designs no interesse do progresso técnico.
As ilustrações podem ser diferentes do original e / ou conter opções que incorrem em um custo adicional.
