AKF 4
...

Fresagem, Perfuração, Puncionamento

Fresadoras de topo

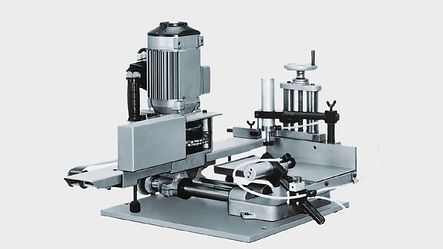

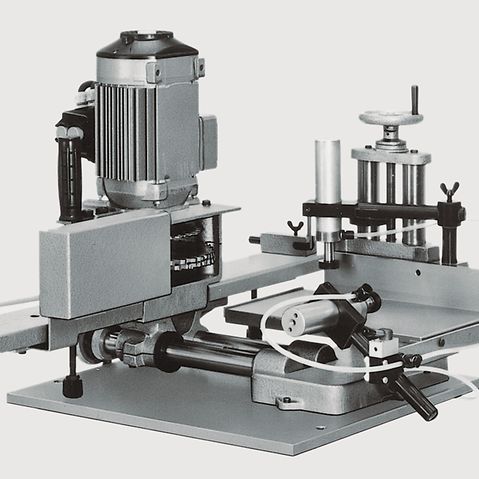

AKF 4

AKF 4

Para fresamento preciso das extremidades da barra de caixilho, painel de popa, montante e perfis de trilho de soleira para juntas em T e perfis de porta para o ponto de base.

  • Área de fresagem (profundidade x altura) 80 x 140 mm.


Dados técnicos:

Motor:

400 V / 2 kW

Material support shoulder:

+20° / 90° /-20°

Module position:

90°

Milling Ø (max.):

250 mm

Milling packages height (max.):

90 mm

Milling depth:

80 mm

Profile width (max.):

350 mm

Profile height (max.):

140 mm

Profile length (min.):

400 mm

Extraction branch Ø:

ja

Weight:

95 kg

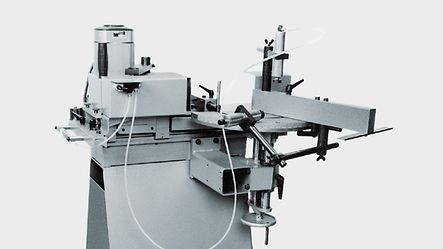

AKF 6

AKF 6

Para fresamento preciso das extremidades da barra de caixilho, painel de popa, montante e perfis de trilho de soleira para juntas em T e perfis de porta para o ponto de base.

  • Área de fresamento (profundidade x altura) 85 x 150 mm.


Dados técnicos:

Motor:

400 V / 3 kW

Material support shoulder:

+20° / 90° /-20°

Module position:

90°

Milling Ø (max.):

250 mm

Milling packages height (max.):

90 mm

Milling depth:

85 mm

Profile width (max.):

305 mm

Profile height (max.):

150 mm

Profile length (min.):

400 mm

Extraction branch Ø:

80 mm

Weight:

190 kg

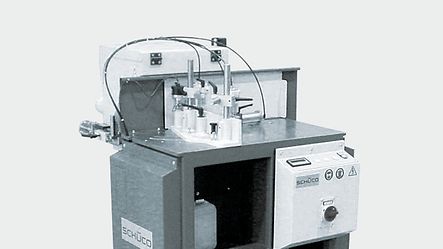

AKF 8

AKF 8

Para fresamento preciso das extremidades da barra de caixilho, painel de popa, montante e perfis de trilho de soleira para juntas em T e perfis de porta para o ponto de base.

  • Área de fresagem (Profundidade x Altura) 100 x 180 mm.


Dados técnicos:

Motor:

400 V / 2,2 kW

Material support shoulder:

90° to 20° (left) / 30° (right)

Module position:

90 and in 15- increments

Milling Ø (max.):

250 mm

Milling packages height (max.):

160 mm

Milling depth:

95 mm

Profile width (max.):

300 mm (at 90°)

Profile height (max.):

180 mm

Profile length (min.):

300 mm

Extraction branch Ø:

80 / 90 / 100 mm

Weight:

400 kg

Copy routers

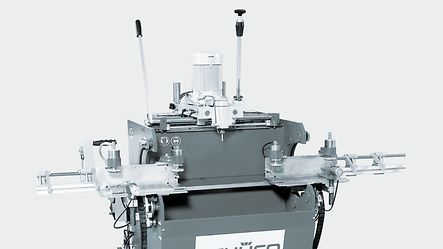

Copy Router KF 348 e KF 347

Copy Router KF 348 e KF 347

Para usinagem precisa dos recessos para fechaduras, incluindo fechaduras de cilindro e puxadores com caixas de engrenagens em perfis de portas e janelas.

  • KF 348: Processamento de alumínio e aço
  • KF 347: Processamento de alumínio


Technical Data:

Motor:

400 V / 1,5 kW (KF 348 change-pole motor)

Profile rotation:

180°

Working position:

0°, 60°, 90°, 180°

Profile width (max.):

120 mm

Profile height (max.):

100 mm

Profile length (min.):

500 mm

Profile length (max.):

3000 mm

Weight:

300 kg

Máquinas de perfuração

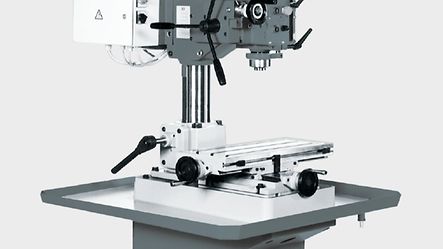

Furadeira e fresa BT 25 F

Furadeira e fresa BT 25 F

Para todos os tipos de usinagem e furação.


Technical Data:

Motor:

400 V / 0,8/ 1,5 kW (change-pole motor)

Speed:

120 - 2160 min-1

Sleeve stroke:

100 mm

Distance between spindle/table:

80 - 450 mm

Range of travel X-axis:

350 mm

Range of travel Y-axis:

160 mm

Spindle support:

MK 3

Weight:

340 kg

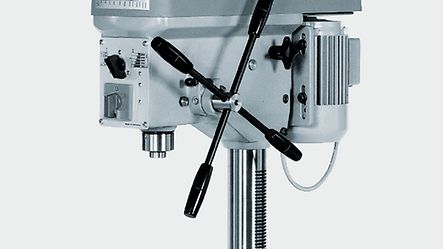

Máquina de perfuração BT 18

Máquina de perfuração BT 18

Para definir furos.


Technical Data:

Motor:

400 V / 0,7/ 1,3 kW (change-pole motor)

Speed:

240 - 3800 min-1

Drilling depth:

100 mm

Distance between spindle/table:

150 - 450 mm

Distance between spindle/base plate:

560 mm

Spindle support:

MK 2

Weight:

85 kg

Máquina de perfuração de dobradiça de porta

Máquina de perfuração de dobradiça de porta

Para a perfuração simultânea de orifícios de fixação para dobradiças Schüco de 2 e 3 peças nas molduras exterior e de ventilação.

Dados técnicos:

Motor:

400 V / 1,1 kW

Velocidade:

2800 min-1

Peso:

90 kg

Prensas

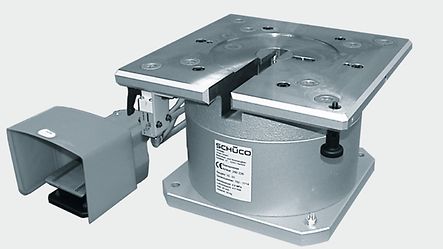

Basepress

Basepress

Projetado para a nova ferramenta compacta e a nova geração de ferramentas de prensa

  • Altura de levantamento: 20 mm
  • Opções de fixação para travas e suportes de comprimento
  • troca rápida de ferramentas usando sistemas de ajuste rápido (a ferramenta está pronta para uso imediatamente uma vez instalada na prensa de base)
  • A ferramenta compacta é mantida na base da imprensa usando um rolamento de fricção e pinos de alinhamento
  • Altura irrestrita da ferramenta
  • Interruptor de segurança para montagem de ferramenta
  • Adaptador para a próxima geração de ferramentas de impressão
  • Maior proteção do usuário
  • Instalação na base da máquina, Art.-Nr. 299 504 possíveis

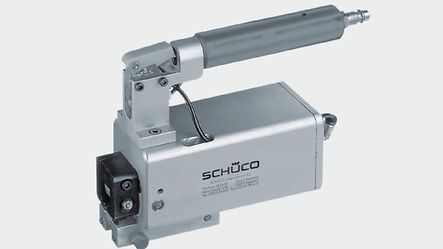

Hand Press

Hand Press

Projetado para acomodar insertos de ferramentas Schüco.

  • Leve, compacto, versátil
  • Espaço mínimo necessário para armazenar ferramentas diferentes
  • Fácil de operar usando alça
  • Operado usando um botão para manusear
  • Troca rápida de ferramentas graças ao manuseio simples
  • Não há necessidade de remover a prensa manual do suprimento de ar comprimido ao trocar as ferramentas
  • Parafusos de segurança entre a prensa e a ferramenta
  • Maior proteção do usuário

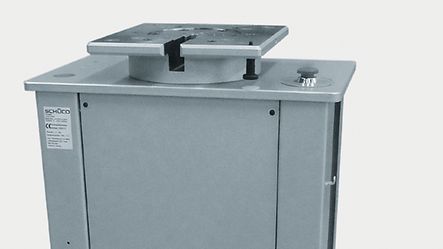

Prensa hidráulica

Prensa hidráulica

Projetado para as ferramentas compactas Schüco e a nova geração de ferramentas de prensagem. A prensa hidráulica trabalha mais rapidamente e com maior potência do que a prensa básica.

  • Altura de levantamento: 20mm
  • Espaço mínimo necessário
  • design compacto operado por pedal
  • opções de fixação
  • altura irrestrita da ferramenta
  • Adaptador para a próxima geração de ferramentas de impressão
  • Base de máquina integrada

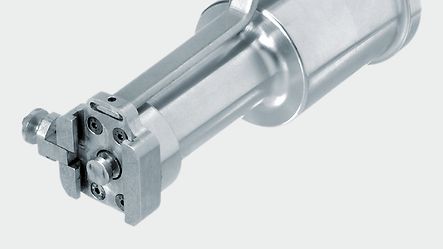

Prensa manual hidropneumática

Prensa manual hidropneumática

Projetado para acomodar o inserto de ferramenta Schüco.

  • Construção mínima significa que é um sistema muito econômico
  • alça para operar com punção
  • Troca rápida de ferramentas
  • Pinos de segurança entre a prensa e a ferramenta
  • melhor proteção do trabalho

Ferramentas compactas

Ferramentas compactas

Pode ser usado para diferentes séries

  • excelente relação custo-desempenho
  • sequência lógica de etapas em uma operação de perfuração
  • várias etapas de preparação integradas em uma prensa combinada
  • Fácil manuseio com alças
  • Multifuncionalidade significa que não há necessidade de trocar ferramentas constantemente
  • pode ser usado para todas as séries

Socos

Soco manual

Soco manual

Utilizado em casos especiais para puncionar perfis Schüco.

  • Fácil de operar usando alça
  • Operado por meio de um botão na alça
  • Cabo de plástico

Soco de transformação

Soco de transformação

Para puncionar ranhuras de 4,2 x 7 mm em perfis de travessão para sistemas de fachada.
O punção de travessão pode ser usado para uma variedade de sistemas de fachada.

  • operado usando um pedal
  • Instalação na base da máquina, Art No. 299 504 possível
  • Soco em movimento
  • Cilindro pneumático integral
  • Sem restrição de altura para preparação de popa
  • Punciona travessas mesmo com isoladores pré-montados
  • Pode perfurar antes ou depois que a transformação foi entalhada
  • Pode ser usado para todas as séries, por exemplo: FW 50+, FW 60+

Aviso

Nós nos reservamos o direito de fazer alterações nas dimensões e designs no interesse do progresso técnico.
As ilustrações podem ser diferentes do original e / ou conter opções que incorrem em um custo adicional.
