Equipamento de chão de fábrica

Bancada de trabalho

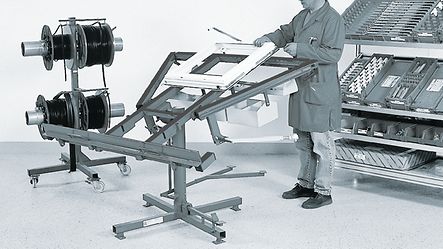

Mesa de montagem de acessórios de ventilação

Mesa de montagem de acessórios de ventilação

A mesa de montagem para acessórios de ventilação é versátil
mesa giratória / basculante adequada para uma ampla variedade de trabalhos na montagem de respiradouros e pequenas estruturas. O tamanho da superfície de trabalho pode ser ajustado usando extensões e braços giratórios.

Dados técnicos:

Length:

1500 mm

Width:

1400 mm

Height:

950 mm

Weight:

100 kg

Lifting capacity:

100 kg

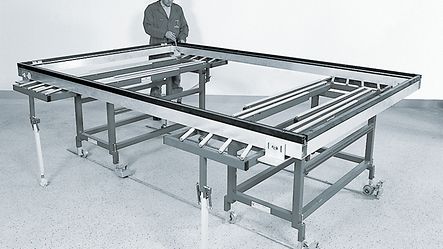

Mesa de fachada

Mesa de fachada

A configuração de várias mesas para perfis de fachada em uma linha oferece um ambiente ideal para a montagem de grandes unidades. As mesas podem ser movidas facilmente para a posição em trilhos. Eles também podem ser movidos para um lado quando não forem necessários.

Dados técnicos:

Length:

2100 mm

Width:

600 mm

Height:

900 mm

Weight:

130 kg

Lifting capacity:

2400 kg

Mesa giratória

Mesa giratória

A mesa giratória pode ser usada para trabalhar em aberturas e estruturas menores. As unidades podem ser giradas verticalmente.

Dados técnicos:

Length:

1400 mm

Width:

1000 mm

Height:

750 mm

Weight:

65 kg

Lifting capacity:

100 kg

Soluções Especiais

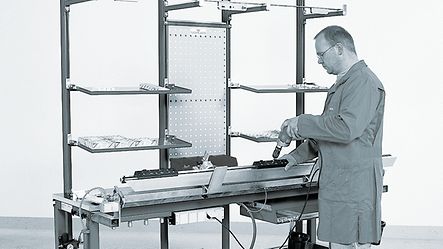

Banco de montagem de perfil de porta

Banco de montagem de perfil de porta

A bancada de montagem de perfis de portas oferece um recurso eficaz para a montagem de acessórios em perfis de portas. A bancada de montagem possui espaço para armazenamento de ferragens para que o funcionário tenha sempre os acessórios necessários à mão. Ao montar as conexões, o perfil é fixado e pode ser girado 90 ° para a frente e para trás (em incrementos de 15 °). Planos ou diagramas podem ser pendurados no nível dos olhos.

Dados técnicos:

Length:

2000 mm

Width:

800 mm

Height:

2000 mm

Weight:

128 kg

Lifting capacity:

50 kg

Auxiliar de levantamento

Auxiliar de levantamento

O auxiliar de elevação eleva e transporta perfis de uma vinhaça para uma máquina.

  • Máquina de Foiling
  • Isomat
  • Serra de esquadria dupla
  • Centro de processamento
  • Máquina de inserção de juntas
  • Carregando revista
  • ou ao escolher perfis de uma imagem para outra

Prospect Lifting aid (pdf, 2,8 MB)

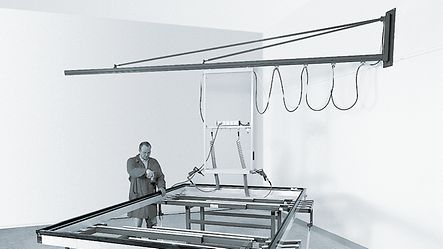

Braço giratório

Braço giratório

Para fácil acesso a pequenas ferramentas que requerem eletricidade ou ar comprimido.

  • Braço giratório com suportes para dispositivos
  • Suporte de dispositivo com 4 pontos de conexão de ar comprimido e 4 elétricos
  • Instalação de armazenamento de ferramentas 700 x 240 mm
  • Linha fornecida para uso de dispositivo de ar comprimido
  • O braço giratório pode ser montado na parede


Dados técnicos:

Length:

5000 mm

Width:

adjustable

Height:

1800 - 3000 adjustable

Weight:

61 kg

Lifting capacity:

35 kg

Perfis de Foling

Máquina de gravação de perfil PFA

Máquina de gravação de perfil PFA

A máquina de enfaixar perfis pode ser usada para aplicar uma fita protetora em todos os perfis com duas superfícies paralelas. Também é possível aplicar a fita em um terceiro lado, em ângulo reto com os outros dois lados, em uma única operação.

Dados técnicos:

Total length:

10600 mm

Width:

1000 mm

Height:

1300 mm

Feed-in track:

4000 kg

Take-off track:

5000 mm

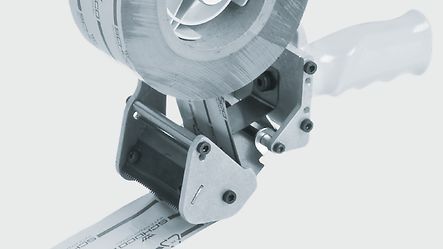

Dispositivo de foiling manual

Dispositivo de foiling manual

Para larguras de folha de 65 mm a 150 mm.

  • Proteção de superfície para perfis de janela, porta e fachada para processamento posterior
  • Um guia ao lado para rolar
  • Freio ajustável no rolo

Carrinhos

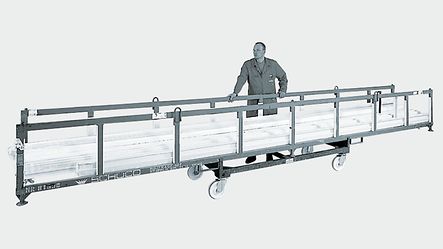

Carreta Stllage

Carreta Stllage

Porta-vigas para o transporte de Stillage Schüco.

  • Para paletas de perfis de até 760 mm de largura
  • Projeto robusto de aço soldado
  • Pode ser movido em 4 rodízios de poliamida, Ø 175 mm, todos os 4 com freio


Dados técnicos:

Length:

4000 mm

Width:

800 mm

Height:

420 mm

Weight:

76 kg

Lifting capacity:

1300 kg

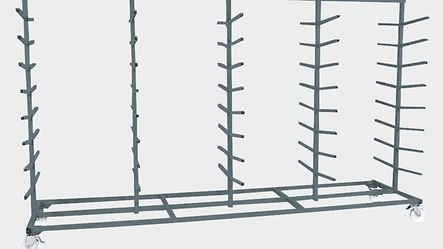

Transportadora de perfil longo

Transportadora de perfil longo

Suporte de perfil longo para transporte horizontal ou armazenamento de perfis não cortados ou perfis de montante da fachada.

  • O suporte do perfil pode ser carregado em ambos os lados
  • 8 braços de rack esquerdo e direito
  • Profundidade 475 mm
  • Braços de rack soldados com segurança em colunas
  • Postigos médios ajustáveis
  • Pode ser movido em 4 rodízios de poliamida, Ø 175 mm, 2 com freio


Dados técnicos:

Length:

4000 mm

Width:

1000 mm

Height:

2500 mm

Weight:

750 kg

Lifting capacity:

1000 kg

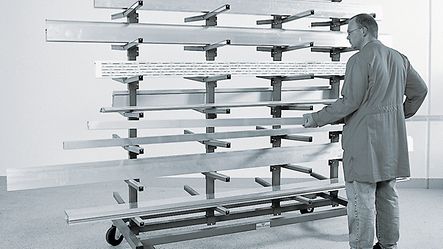

Carro de Barra de perfil

Carro de Barra de perfil

Para armazenamento horizontal e transporte de seções de perfis longos.

  • O suporte do perfil pode ser carregado em ambos os lados
  • 7 pares de braços de rack por vertical, ajustáveis a qualquer comprimento, permitem distância variável entre os braços de rack
  • Revestimento de borracha macia nos braços do rack
  • 2 colunas centrais ajustáveis
  • Profundidade dos braços do rack 400 mm de cada lado
  • Pode ser movido em 4 rodízios de poliamida, Ø 150 mm, 2 com freio


Dados técnicos:

Length:

2070 mm

Width:

860 mm

Height:

2000 mm

Weight:

128 kg

Lifting capacity:

1000 kg

Trasportadora de perfil curto

Trasportadora de perfil curto

Para armazenamento horizontal e transporte de seções de perfis curtos e médios.

  • O suporte do perfil pode ser carregado de um lado
  • 12 seções
  • Largura de seção ajustável, máx. 90 mm
  • Profundidade do compartimento 400 mm
  • Divisórias de seção e superfícies com revestimento de PVC-U
  • Alças de transporte laterais
  • Pode ser movido em 4 rodízios de poliamida, Ø 150 mm, 2 com freio


Dados técnicos:

Length:

1400 mm

Width:

800 mm

Height:

1500 mm

Weight:

84 kg

Lifting capacity:

1000 kg

Transportadora de perfil de plataforma

Transportadora de perfil de plataforma

O suporte de perfil de plataforma é um carrinho universal para empilhar peças pequenas e seções de perfil para transporte.

  • A transportadora de perfil pode ser carregada de várias maneiras
  • Base de placa plana de 27 mm de espessura
  • Tubos de aço de 800 mm em todos os 4 cantos para montagem de tocos de tubos
  • 4 opções de fixação de perfil em um lado do tubo de aço
  • Pode ser movido em 4 rodízios de poliamida, Ø 175 mm, todos os 4 com freio


Dados técnicos:

Length:

1350 mm

Width:

950 mm

Height:

1000 mm

Weight:

42 kg

Lifting capacity:

1000 kg

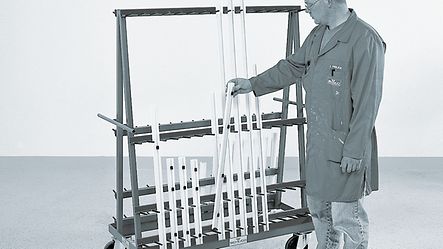

Porta-contas de vidro

Porta-contas de vidro

O suporte do cordão de vidro foi projetado para o transporte vertical de cordões de vidro.

  • Suporte de transporte para contas de vidro e perfis complementares
  • Seção de armazenamento 1400 mm de altura
  • 4 seções de classificação com divisões fixas
  • 30 compartimentos, 15 de cada lado
  • Profundidade do compartimento 100 mm
  • Altura do compartimento 65 mm
  • Pode ser movido sobre 4 rodas de poliamida, Ø 150 mm, 2 com freio facil


Dados técnicos:

Length:

1200 mm

Width:

600 mm

Height:

1600 mm

Weight:

62 kg

Lifting capacity:

300 kg

Suporte de quadro de ventilação

Suporte de quadro de ventilação

O suporte da estrutura de ventilação é projetado para armazenamento de estrutura móvel. As almofadas de feltro garantem que as armações possam ser inseridas e removidas sem arranhar.

  • Carrinho para transporte de quadros de ventilação
  • Pode ser movido em 4 rodízios de poliamida, Ø 150 mm, 2 com freio


Dados técnicos:

Länge:

2100 mm

Breite:

800 mm

Höhe:

2550 mm

Gewicht:

118 kg

Tragkraft:

1000 kg

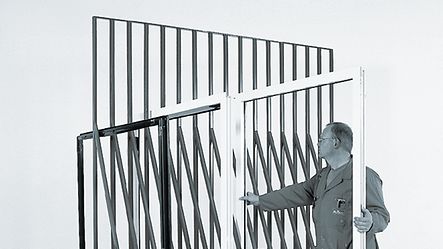

Portador de estrutura externa

Portador de estrutura externa

O suporte da estrutura externa pode ser usado para armazenamento temporário móvel. As molduras podem ser empurradas facilmente usando os rolos. As armações são fixadas no suporte por meio de um freio de mão.

  • Carrinho para transporte de armações externas
  • Altura do compartimento: 2300 mm
  • Largura do compartimento: 100 mm
  • Pode ser movido em 4 rodízios de poliamida, Ø 150 mm, 2 com freio


Dados técnicos:

Length:

2100 mm

Width:

800 mm

Height:

2550 mm

Weight:

118 kg

Lifting capacity:

1000 kg

Transportadora materiais interiores

Transportadora materiais interiores

O transportador de materiais internos foi projetado para transporte dentro da oficina. Para economizar espaço, os transportadores podem ser unidos quando não estiverem em uso.

  • Quando vazios, os carrinhos podem ser unidos
  • Largura de trabalho 700 mm
  • Altura de armazenamento 1500 mm
  • Seções de armazenamento e base cobertas com perfil de borracha resistente ao desgaste que é resistente à tinta solúvel em água
  • Pode ser movido em 4 rodízios de poliamida, Ø 150 mm, 2 com freio


Dados técnicos:

Length:

2120 mm

Width:

950 mm

Height:

1900 mm

Weight:

78 kg

Lifting capacity:

750 kg

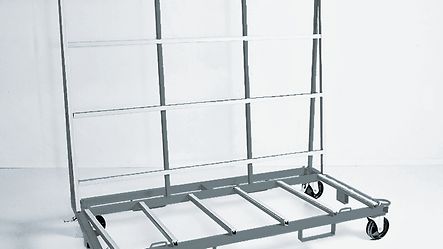

Transportador de materiais ao ar livre

Transportador de materiais ao ar livre

O transportador de materiais externos é projetado para transporte dentro da oficina e transporte para o local. O transportador pode ser transportado em empilhadeiras ou guindastes e suas rodas removíveis permitem que seja carregado com segurança no caminhão.

Dados técnicos:

Length:

2000 mm

Width:

980 mm

Height:

1950 mm

Weight:

90 kg

Lifting capacity:

750 kg

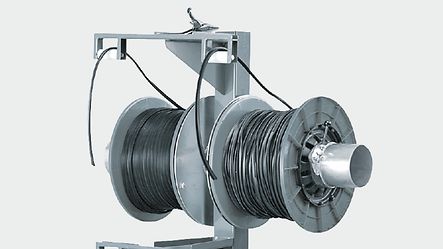

Porta-bobinas

Porta-bobinas

Para levar carretéis de junta Schüco.

  • Para transportar 4 carretéis
  • Freio angular para cada carretel
  • Racks de carretel móveis em todas as direções e têm freios de travamento


Dados técnicos:

Length:

960 mm

Width:

960 mm

Height:

1500 mm

Weight:

60 kg

Acessórios

Carrinho de oficina

Carrinho de oficina

Carrinhos para preparação de ferramentas manuais para fabricantes de metal com inserto especial para ferramentas Schüco.
Opcional: 8 módulos de ferramentas diferentes.

  • Grande superfície de trabalho de polipropileno com alça ergonômica
  • 8 gavetas (6 x 60 mm, 2 x 130 mm)
  • Gavetas de extensão total
  • Puxador de gaveta com fechadura integrada
  • Fecho centralizado
  • 2 rodízios e 2 rodas fixas (125 mm)
  • Pausa para estacionamento


Dados técnicos:

Length:

770 mm

Width:

475 mm

Height:

960 mm

Weight:

90 kg

Bomba de enchimento de ar comprimido

Bomba de enchimento de ar comprimido

Para encher o pulverizador de ar comprimido (Art. Nº 296 702) com ar comprimido.

Pulverizador de ar comprimido

Pulverizador de ar comprimido

Para uso econômico e direcionado de agente de limpeza e / ou desengraxante (Art. No. 298 290) e óleo de silicone (Art. No. 298 466).

  • Recarregável
  • Adaptador de enchimento fornecido
  • Conteúdo: aprox. 0,4 litro
  • Pressão operacional: 0,6 - 1,5 MPa

Aviso

Nós nos reservamos o direito de fazer alterações nas dimensões e designs no interesse do progresso técnico.
As ilustrações podem ser diferentes do original e / ou conter opções que incorrem em um custo adicional.
