Milevid utsikt fra Kajplats 6

Den transparente fasaden på topprestauranten er et landemerke for Stockholms nye bydel, Liljeholmskajen. Kajplats 6 er den første bygningen i verden som ble bygd med Schücos nye elementfasade AF UDC 80 SG (Aluminium Façade Unitized Dynamic Construction Structural Glazing).

kaiplasts-pageintro-bilde

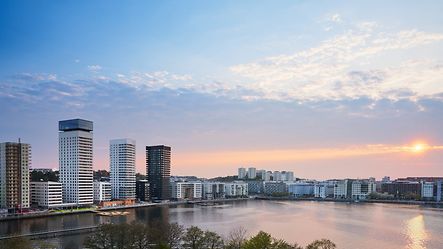

Alle som kjenner Stockholms skyline, ser umiddelbart slektskapet med de fem trompetblåserne, det vil si skyskraperne på Hötorget. På Liljeholmskajen ved Årstaviken står fire beslektede figurer med individuelt preg. Ripellino Arkitekter tegnet bygningene på Kajplats 6, som består av u-formede hus på 6-7 etasjer og en høyblokk på 26 etasjer. Fasadene er kledd i keramiske fliser med ulike farger og overflatestrukturer, som skaper et livlig uttrykk og skyggespill. I likhet med 1930-tallsbebyggelsen på Norr Mälarstrand åpner hele den u-formede bygningsmassen seg mot vannet slik at alle kan nyte utsikten.


Kajplats 6 er den første bygningen i verden med Schücos nye fasade AF UDC 80 SG, en structural glazing-fasade med  heldekkende glass på utsiden. Den helt innglassede, 400 kvm store topprestauranten ser ut til å sveve over resten av huset. En evakueringsterrasse er innfelt under restaurantetasjen, noe som også gir en visuell avstand mellom de offentlige og private delene av bygget. På gateplan mot Årstaviken ligger butikklokaler og inngang til restauranten i toppetasjen.

Kronen på verket

Byplanleggingen og transformasjonen av Liljeholmskajen sør i Stockholm har pågått i nesten 20 år. Bygg- og boligselskapet JM kjøpte tomten, inkludert bunkersene fra Vin & Sprit som fram til 1990-tallet losset sine egne tankbåter ved kaia og lagret sine flytende skatter i bunkersene.

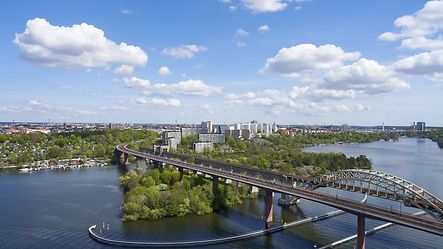

Ripellino Arkitekter var et av fire arkitektkontor som fikk muligheten til å sette sitt preg på den nye bydelen. To kvartal er tegnet av Ripellino Arkitekter; Kajplats 6 og ett av husene i kvartalet bak. Kajplats 6 er et av fire høyhus på kaien. Inn i mellom ligger lavere boligbygg med seks til åtte etasjer satt opp i u-form og vendt ut mot Årstaviken.


Omgivelsene rundt med vann, fjell og Årstaskogen har inspirert bygningens utseende. Gråhvite felt av forskjellige keramiske fasadematerialer og med forskjellige overflatestrukturer skaper en relieffeffekt som gjør at huset ser annerledes ut avhengig av betrakterens synvinkel, solens høyde og været. De innfelte balkongene er kledd i trefinér, noe som får dem til å ligne store øksekutt i en hvit trestamme – eller som stammen på en bjørk.

kaiplasts-text1-bilde
kaiplasts-text2-bilde

– Vi har hentet bygningens varme, lyse sandfarge og grove struktur fra bjørkene i skogen bak. Jo nærmere du kommer, jo grovere oppleves fasaden. På de innfelte delene av huskroppen ser du treverket, forklarer Alessandro Ripellino.

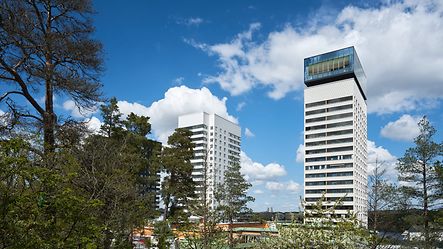

Kajplats 6 skiller seg fra de andre tre høyhusene med sin ”krone”. Topprestauranten med sin helglaserte fasade er annerledes en resten av bygget og omgivelsene og rager høyest på Liljeholmskajen.


– Ganske tidig testet vi ideen om å plassere en restaurant både i første etasje og på toppen av bygningen, noe som gjorde det til en destinasjon for bydelen.


Både første etasje og toppetasjen har en transparent fasade for å tiltrekke seg besøkende. I første etasje blir gjesten ønsket velkommen og kan deretter velge å spise i første etasje, eller ta restaurantens egen heis opp til den øverste restauranten for en drink eller middag med 360 graders utsikt over Stockholm og Årstaviken.

– Restauranten er en bygning over bygningen. Det er ingen betongsøyler her, men det er en hengende konstruksjon i stål, som skal føles lett og gi et transparent uttrykk.


Opprinnelig skulle huset bygges med betongelementer, men kostnadsberegningen holdt ikke. Hele kvartalet ble redesignet og fasaden og bæringen ble byttet ut. Glasskonstruksjonen til restauranten endret seg også fullstendig.


– En av våre konkurrenter hadde designet og skulle levere løsningen da de ble økonomisk insolvente. JM ønsket derfor å bytte leverandør og kontaktet oss. Vi viste en løsning basert på Schücos helt nye AF UDC 80 SG-fasade, sier Anders Summanen, prosjekt- og forretningsutvikler i Fasadglas AB.


Den tidigere løsningen var basert på en plassbygd helglasskonstruksjon. Fasadglas AB foreslo isteden et elementbasert system av flere grunner.


– Vår løsning er økonomisk, servicevennlig og dessuten trygg for montørene. Alle var veldig fornøyde til slutt.


Hvert element måler 1 800 x 2 700 mm og det trengtes 150 element totalt, komplettert med ferdige hjørneelementer.

kaiplasts-text4-bilde

– Det var viktig å dimensjonere glasset for sikkerhet, trykk og vindkast i store høyder. Det var også et klima- og energispørsmål, solstråling må kunne håndteres uten å påvirke åpenheten for mye, sier Alessandro Ripellino.

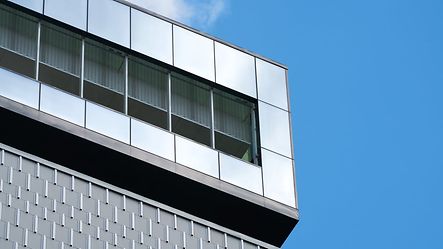

Fasadglas AB har i samarbeid med Schüco Sverige videreutviklet og tilpasset UDC 80-fasaden til dette prosjektet som en ”structural glazing”-løsning. Fasaden har en glatt overflate ettersom systemet mangler utvendige dekklister. Glassene er forankret med festebraketter i fasadeprofilen.


– Det her er verdens første SG-løsning med Schücos nye system. Dette prosjektet har vært en spennende reise, sier Ali Ketabati, prosjektleder.


Å montere en glassfasade i 90 meters høyde innebærer alltid utfordringer: den store høyden, sterke vinder og håndteringen av enorme kraner som skal løfte elementene på lange avstander, der det som løftes lett kan begynne å snurre.


– Vi løste dette ved vårt valg av systemer og innfestingsmetoder, i tillegg løftet vi først elementene opp på taket for derifra å ha så kort løft som mulig når vi satte dem på plass. Tilkobling som skal gjøres utenifra er også en utfordring, ettersom vi ikke kan jobbe fra utsiden på 90 meters høyde, men det klarte vi også å finne en god løsning på, sier Anders Summanen.


– Nøkkelen til at det ble et så vellykket prosjekt var vårt ekstremt nære samarbeid med Schüco, Ripellino Arkitekter og prosjekteringsgruppen fra JM, forklarer Ali Ketabati.

Freddie Coldenberg, prosjektleder hos JM, forteller:

"Vi i JM er stolte av Kajplats 6 og det har vært morsomt å være med på dette bygget. Vi har bygd høye hus før, men ikke med en restaurant på toppen. Denne stålkonstruksjonen er noe utenom det vanlige, som dessuten er omgitt av en glassfasade. Arkitektenes visjon om en svevende glasskube har vært en nøtt å løse for konstruktøren og glassleverandøren. Konstruksjonen er komplisert og vi har hatt stor nytte av å jobbe med 3D-modeller slik at alle i prosjektet kunne forstå hvordan det ville bli bygget. Ikke minst for koordineringen mellom JM, konstruktøren og Fasadglas. Det har krevd prosjektering og koordinering ned på minste detaljnivå der vi gikk gjennom nøyaktig hvordan det skulle bygges. Dette arbeidet resulterte i en god produksjonsflyt."

Arkitekt: Ripellino Arkitekter

Byggentreprenør: JM
Fotograf: Magnus Östh
Schüco Partner: Fasadglas AB
Schücoprodukter: Kajplats 6 er den første bygningen i verden som er bygget med Schücos nye fasade AF UDC 80 SG (Aluminium Façade Unitized Dynamic Construction Structural Glazing). En imponerende og eksklusiv utseende structural glazing-fasade på utsiden og en enhetlig fasade med bare 80 mm profilbredder på innsiden. De store elementene har også Schüco vinduer AWS 114 SG (Structural Glazing). Designet med steppet isolerglass sikrer en sømløs fasadeintegrasjon samt effektiv produksjon og montering.
Byggeår: Ferdigstilt i 2020
