AKF 4
...

Frezen, boren, ponsen

Frees machines

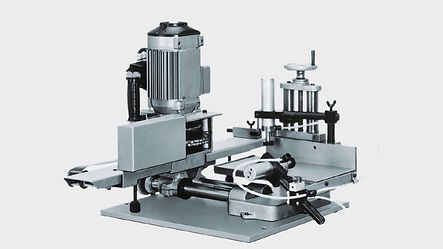

AKF 4

AKF 4

Voor het nauwkeurig frezen van de uiteinden van vleugel-, stijl-, regel- en dorpelprofielen voor T-verbindingen en voor het voetpunt van deurprofielen.

  • Freesgebied (diepte x hoogte) 80 x 140 mm.

Technische gegevens:

Motor:

400 V / 2 kW

Materiaal ondersteuning:

+20° / 90° /-20°

Module positie:

90°

Frezen Ø (max.):

250 mm

Freeshoogtet (max.):

90 mm

Freesdiepte:

80 mm

Profielbreedte (max.):

350 mm

Profielhoogte(max.):

140 mm

Profiellengte(min.):

400 mm

Spindel Ø:

ja

Gewicht:

95 kg

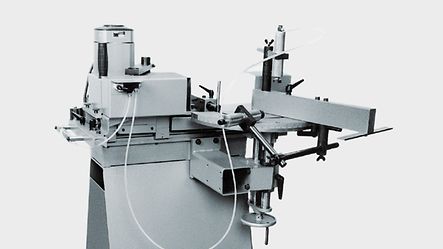

AKF 6

AKF 6

Voor het nauwkeurig frezen van de uiteinden van vleugel-, stijl-,  regel- en dorpelprofielen voor T-verbindingen en voor het voetpunt van deurprofielen.

  • Freesgebied (diepte x hoogte) 85 x 150 mm.


Technische gegevens:

Motor:

400 V / 3 kW

Materiaal ondersteuning:

+20° / 90° /-20°

Module position:

90°

Frezen Ø (max.):

250 mm

Freeshoogte (max.):

90 mm

Freesdiepte:

85 mm

Profiel breedte (max.):

305 mm

Profiel hoogte (max.):

150 mm

Profile length (min.):

400 mm

Spindel Ø:

80 mm

Gewicht:

190 kg

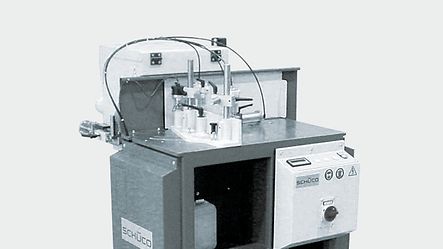

AKF 8

AKF 8

Voor het nauwkeurig frezen van de uiteinden van vleugel-, stijl-, regel- en dorpelprofielen voor T-verbindingen en voor het voetpunt van deurprofielen.

  • Freesgebied (diepte x hoogte) 100 x 180 mm


Technische gegevens:

Motor:

400 V / 2,2 kW

Materiaal ondersteuning:

90° to 20° (left) / 30° (right)

Module positie:

90 en in 15- stappen

Frezen Ø (max.):

250 mm

Freeshoogte (max.):

160 mm

Freesdiepte:

95 mm

Profielbreedte (max.):

300 mm (at 90°)

Profiel hoogte (max.):

180 mm

Profiel lengte (min.):

300 mm

Spindel Ø:

80 / 90 / 100 mm

Gewicht:

400 kg

Kopieer frees

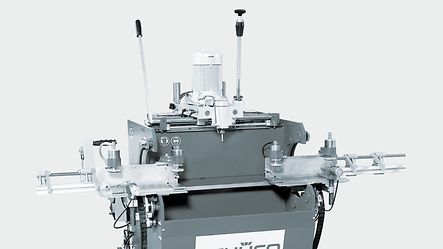

Kopieerfrees Kf 348 en KF 347

Kopieerfrees Kf 348 en KF 347

Voor nauwkeurige bewerking van de uitsparingen voor sloten, inclusief cilindersloten, en handgrepen met versnellingsbakken op deur- en raamprofielen.

KF 348: Aluminium- en staalverwerking
KF 347: aluminiumverwerking


Technische gegevens:

Motor:

400 V / 1,5 kW (KF 348 change-pole motor)

Profiel rotatie:

180°

Werk positie:

0°, 60°, 90°, 180°

Profiel breedte (max.):

120 mm

Profiel hoogte (max.):

100 mm

Profiel lengte (min.):

500 mm

Profiel lengte (max.):

3000 mm

Gewicht:

300 kg

Boormachines

Boor en frees BT 25 F

Boor en frees BT 25 F

Voor alle soorten bewerkingen en boren


Technische gegevens:

Motor:

400 V / 0,8/ 1,5 kW (change-pole motor)

Toerental:

120 - 2160 min-1

Afmeting:

100 mm

Afstand tafel en spindel:

80 - 450 mm

Bereik X-as:

350 mm

Bereik Y-as:

160 mm

Spindel support:

MK 3

Gewicht:

340 kg

Bankboormachine BT 18

Bankboormachine BT 18

Voor het maken van boorgaten.


Technische gegevens:

Motor:

400 V / 0,7/ 1,3 kW (verandering van pole motor)

Toerental:

240 - 3800 min-1

Boordiepte:

100 mm

Afstand spindel tot tafel

150 - 450 mm

Afstand spindel tot werkblad:

560 mm

Spindel support:

MK 2

Gewicht:

85 kg

Deurscharnier boormachine

Deurscharnier boormachine

Voor het gelijktijdig boren van bevestigingsgaten voor 2-delige en 3-delige Schüco-deurscharnieren in buiten- en vleugelramen.

Technische gegevens:

Motor:

400 V / 1,1 kW

Toerental:

2800 min-1

Gewicht:

90 kg

Hydraulische pers

Hydraulische pers

Ontworpen voor de compacte gereedschappen van Schüco en de nieuwe generatie persgereedschappen. De hydraulische pers werkt sneller en met meer vermogen dan de basispers.

  • Hefhoogte: 20 mm
  • Minimaal benodigde ruimte
  • compact ontwerp bediend met voetpedaal
  • bevestigingsopties
  • onbeperkte gereedschapshoogte
  • Adapter voor de volgende generatie persgereedschappen
  • Geïntegreerde machinebasis

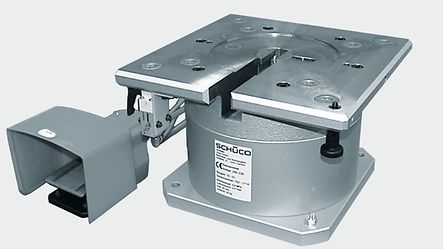

Basis pers

Basis pers

Ontworpen voor het nieuwe compacte gereedschap en de nieuwe generatie persgereedschappen

  • Hefhoogte: 20 mm
  • Bevestigingsmogelijkheden voor lengteaanslagen en beugels
  • snelle gereedschapswisseling met snelmontagesystemen (gereedschap is direct klaar voor gebruik zodra het op de basispers is gemonteerd)
  • Compact gereedschap wordt op de basispers gehouden met behulp van een wrijvingslager en uitlijnpennen
  • Onbeperkte gereedschapshoogte
  • Veiligheidsschakelaar voor montage van gereedschap
  • Adapter voor de volgende generatie persgereedschappen
  • Verhoogde gebruikersbescherming
  • Installatie op machinebasis, art. 299504 mogelijk

Hydropneumatische handpers

Hydropneumatische handpers

Ontworpen voor Schüco-gereedschapsinzet.

  • Minimale constructie betekent dat het een zeer economisch systeem is
  • handvat om te werken met punch
  • Snelle gereedschapswisseling
  • Veiligheidsspelden tussen pers en gereedschap
  • Verbeterde werkbescherming

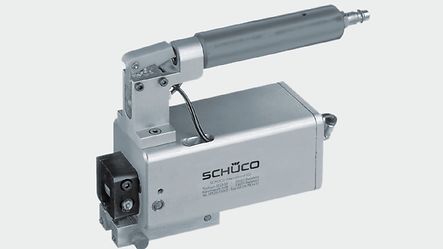

Handpers

Handpers

Ontworpen voor Schüco-gereedschapsinzetstukken.

  • Licht, compact, veelzijdig
  • Minimale benodigde ruimte voor het opbergen van verschillende gereedschappen
  • Eenvoudig te bedienen met handgreep
  • Bediening met een knop om te hanteren
  • Snel wisselen van gereedschap dankzij eenvoudige bediening
  • Het is niet nodig om de handpers uit de persluchttoevoer te halen bij het wisselen van gereedschap
  • Beveiligingsbouten tussen pers en gereedschap
  • Verhoogde gebruikersbescherming

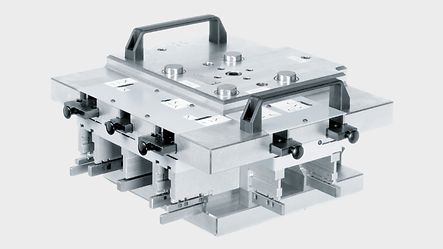

Compact gereedschap

Compact gereedschap

Kan gebruikt worden voor verschillende series

  • Uitstekende prijs-prestatieverhouding
  • Logische volgorde van stappen in één ponsbewerking
  • Meerdere voorbereidingsstappen geïntegreerd in één combinatiepers
  • Eenvoudige bediening met handgrepen
  • Multifunctionaliteit betekent dat u niet constant van gereedschap hoeft te wisselen
  • Kan gebruikt worden voor alle series

Ponsen

Handpons

Handpons

Gebruikt in speciale gevallen voor het ponsen van Schüco-profielen.

  • Eenvoudig te bedienen met handgreep
  • Bediening met een knop op het handvat
  • Kunststof handvat

Ponsgereedschap

Ponsgereedschap

Voor het ponsen van 4,2 x 7 mm sleuven in de liggerprofielen voor de gevelsystemen.
De liggerpons kan worden gebruikt voor verschillende gevelsystemen.

  • Bediend met een voetpedaal
  • Montage op machinebasis, art.nr. 299504 mogelijk
  • Bewegende punch
  • Integrale pneumatische cilinder
  • Geen hoogtebeperking voor spiegelvoorbereiding
  • Ponst dwarsbalken, zelfs met voorgemonteerde isolatoren
  • Kan voor of nadat de transformatie is ingekerfd
  • Geschikt voor alle series, bijv .: FWS 50+, FWS 60+

Let op

We behouden ons het recht voor om wijzigingen aan te brengen in afmetingen en ontwerpen in het belang van technische vooruitgang.
Afbeeldingen kunnen afwijken van het origineel en / of bevatten opties waarvoor extra kosten in rekening worden gebracht.
