Realizzare un elemento finito Schüco semplice, rapido ed efficiente: SchüCal è il software di calcolo che consente di risparmiare tempo e costi nell'elaborazione di preventivi e ordini, nonché nella pianificazione operativa con sistemi di finestre, porte, facciate e verande Schüco. Il software è disponibile in tre livelli di configurazione: basic, advanced e enterprise, per adattarsi su misura alle diverse esigenze dei partner Schüco. SchüCal permette di eseguire tutte le fasi di calcolo e lavorazione in linea con i rigorosi standard Schüco.

Vantaggi del prodotto

  • Software per l'elaborazione di preventivi e ordini per sistemi in alluminio e in acciaio
  • Supporto per sistemi modulari e ampliamento delle funzioni in tre livelli di configurazione
  • Progetti 2D e 3D per finestre, porte, facciate e verande
  • Trasferimento dei disegni di sezione di unità e profili in SchüCad / S-Cad
  • Interfaccia per sistemi PPS e ERP per il trasferimento dei risultati dei calcoli
  • Illustrazione in 3D delle preparazioni dei profili e trasferimento al controllo dei macchinari

Vantaggi in fase di lavorazione

  • Supporto del software dall'acquisizione, alla fabbricazione fino al montaggio
  • Facilità e rapidità di utilizzo per unità standard e costruzioni speciali
  • Supporto totale per prodotti Schüco con dati tecnici e commerciali attuali
  • Risparmio di tempo per valutatori e tecnici grazie al calcolo contestuale di statica, valore U e prezzo
  • Facilità di modifica del sistema di profili grazie ai modelli intelligenti
  • Formazione, consulenza e assistenza per il software e la fabbricazione, tutto da un solo fornitore

Interfaccia utente

Interfaccia utente

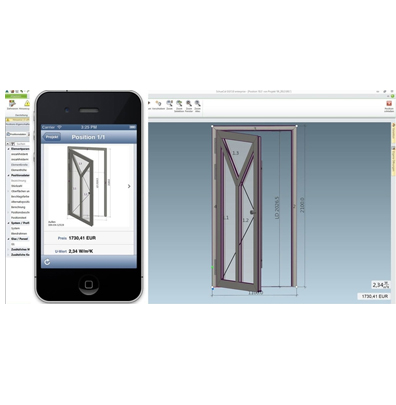

Il menu multifunzione consente di velocizzare e semplificare il comando di unità standard e costruzioni speciali. Il software registra anche l'ultima selezione e la suggerisce la volta successiva. Il prezzo dell'elemento effettivo, compresi tutti i supplementi, e il valore U sono sempre visualizzati.

schueco-fenster1

Project explorer

Project explorer

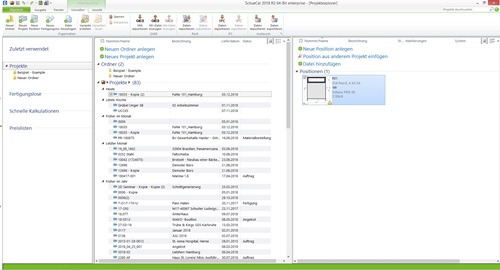

I progetti e gli elementi sono organizzati in modo semplice e comodo nell'explorer di progetto. Funzioni come il copia e incolla del lavoro funzionano esattamente come in Windows Explorer. Documenti, elenchi di stampa e disegni CAD di SchüCad sono gestiti centralmente nel progetto. e possono accedervi tutti i soggetti coinvolti nel progetto.

schueco-fenster1

Manager per apparecchiature per porte

Manager per apparecchiature per porte

Oltre a calcolare le apparecchiature per finestre in SchüCal, il manager per apparecchiature per porte consente di calcolare le apparecchiature per determinate serie di porte. Gli articoli (compresa la posizione di installazione) vengono suggeriti e visualizzati in modo da abbinarsi alla relativa dimensione dell'anta, colore e classe di sicurezza.

schueco-fenster1

Componenti dell'apparecchiatura visibili

Componenti dell'apparecchiatura visibili

Componenti dell'apparecchiatura calcolati per il controllo dei costi e dei macchinari. Per rendere più sicuro l'inserimento di elementi in questa fase, il sistema visualizza i componenti dell'apparecchiatura visibili nell'elemento. Pertanto controllare le apparecchiature è più semplice e più comodo. In più, gli elementi visualizzati diventano più realistici e quindi più belli.


Informazioni rapide

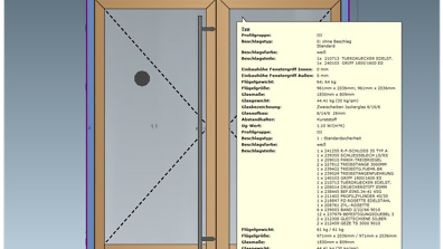

Informazioni rapide

Nella barra degli strumenti dell'elemento e del progetto, è possibile accedere rapidamente alle informazioni tecniche e commerciali più importanti di un progetto o di un elemento. Nella vista dell'unità, è possibile consultare informazioni rapide sulle aperture, i componenti dell'apparecchiatura visibile, i profili e i giunti. Lo stesso vale per le voci nell'elenco dei parametri dell'unità. Le informazioni rapide compaiono quando si passa il cursore sull'unità.

Predimensionamento statico

Predimensionamento statico

Con il predimensionamento statico, il contesto strutturale viene già preso in considerazione a livello di unità, e più precisamente quando si seleziona un profilo. Dagli inserimenti dell'utente e i parametri dell'unità, è possibile selezionare nella finestra di dialogo Seleziona articolo il profilo necessario e il rinforzo.

schueco-fenster1

Finestre e simboli di messaggio

Finestre e simboli di messaggio

Le informazioni sull'unità vengono visualizzate in un elenco separato di messaggi nella modifica dell'unità. Qui viene elencato il campo, giunto o profilo, per il quale vi è un messaggio speciale. I simboli nell'unità indicano dove ci sono informazioni aggiuntive. Gli elementi o le unità per i quali ci sono messaggi sono identificati chiaramente nella barra degli strumenti del progetto e dell'elemento con un simbolo.

Modulo di offerta

Modulo di offerta

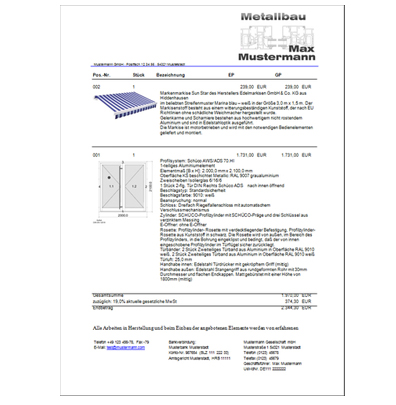

Il modulo di offerta offre personalizzazione e flessibilità. Se necessario, è possibile modificare i modelli personalizzandoli. La linea di riferimento configurabile garantisce anche la flessibilità con le diverse impostazioni selezionabili. I disegni degli elementi possono essere configurati in modo personalizzato e realizzati come disegno grande. È possibile definire descrizioni personalizzate degli articoli Schüco che vengono utilizzati quando si compongono le offerte.

schueco-fenster1

Visualizzazione dettagliata delle sezioni (opzionale)

Visualizzazione dettagliata delle sezioni (opzionale)

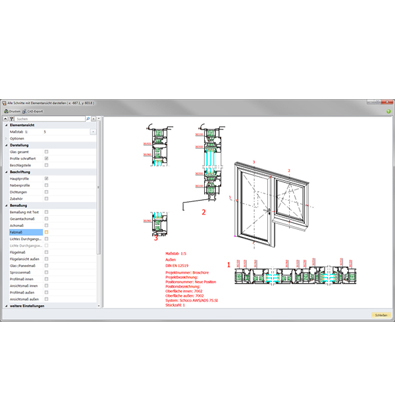

La funzione di visualizzazione dettagliata delle sezioni consente il controllo visivo immediato degli inserimenti. La visualizzazione di profili, vetro, codici articolo e dimensioni offre una panoramica del progetto. È anche possibile visualizzare/stampare la panoramica dell'unità.

schueco-fenster1

Creazione listino (opzionale)

Creazione listino (opzionale)

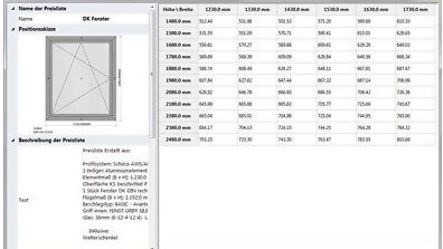

Vengono forniti i listini per ciascuna unità in diverse dimensioni, presentati in una chiara forma tabulare. L'utente specifica la scala delle dimensioni delle unità. I parametri tecnici e di costo, compresi i costi di produzione, vengono fattorizzati nei calcoli dei prezzi.

Controllo sega (opzionale)

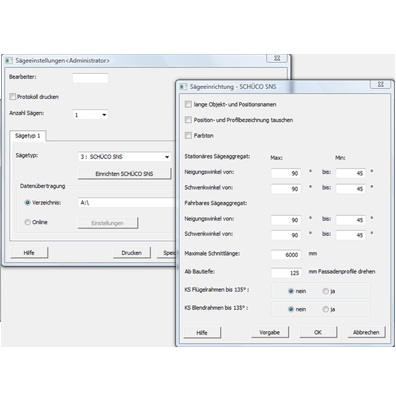

Controllo sega (opzionale)

SchüCal genera un'interfaccia diretta tra i diversi tipi di sega. Esso prende in considerazione le impostazioni delle opzioni di ottimizzazione, ad esempio la sequenza di taglio. Il controllo sega è possibile anche dall'ottimizzazione libera della lunghezza.

schueco-fenster1

Controllo macchina (opzionale)

Controllo macchina (opzionale)

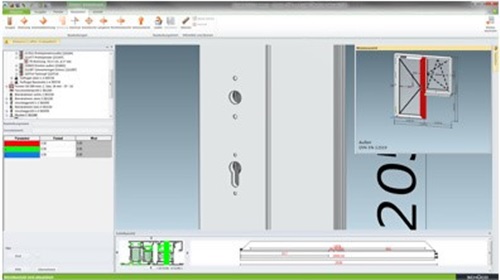

Durante l'elaborazione di un'unità in SchüCal, è facile controllare e modificare la preparazione profilo in modalità 3D. Tutti i dati sul controllo macchina sono forniti in un file XML. È possibile controllare diversi tipi di sega e, ad esempio, il centro di lavorazione del profilo.

schueco-fenster1

Calcolo del tempo di fabbricazione (opzionale)

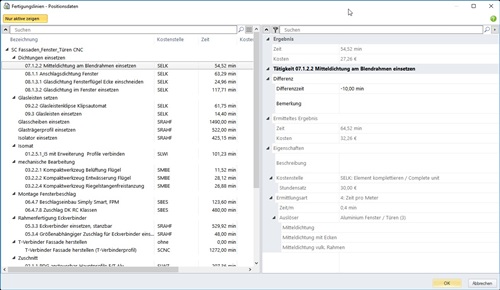

Calcolo del tempo di fabbricazione (opzionale)

Il calcolo del tempo di fabbricazione consente di illustrare le singole fasi di fabbricazione, compresi i centri di costo. È l'utente a definire quanto devono essere dettagliate le singole fasi interessate dal calcolo del tempo di fabbricazione.

schueco-fenster1

Elaborazioni CAD (opzionale)

Elaborazioni CAD (opzionale)

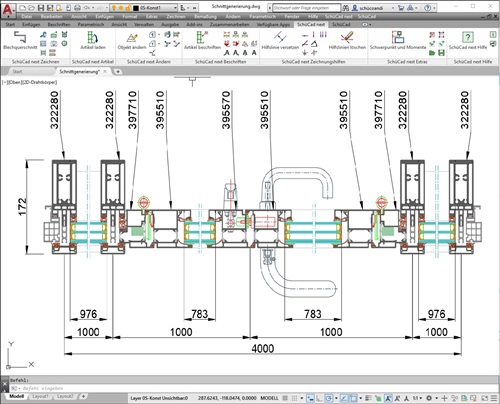

Numerose elaborazioni CAD, come ad esempio l'elenco di fabbricazione, l'esploso, la pianificazione di vetri / pannelli, i diagrammi di preparazione dei profili e il profilo 3D, supportano la fabbricazione semplice e affidabile di unità Schüco.

schueco-fenster1
