CNC- Bearbeitung

Schüco AS 100

Schüco AS 100

Die neue Fertigungsanlage Schüco AS100 kombiniert die Vorteile eines Durchlaufzentrums mit denen einer 5-Achsen CNC-Maschine.

  • Kombiniertes Vor- und Entlademagazin
  • Profile bis 7.500mm
  • 9-Meter Maschinenbett
  • Zwei 5-Achs-Türme
  • Simultan Bearbeitung der 5-Achsköpfe
  • 43 verbaute Achsen
  • 5-Seitige Profilbearbeitung inklusive Zuschnitt und Vor-Kopf-Bearbeitung
  • 5 angetriebene Spannböcke inkl. Universalprofilauflage
  • 2 automatische Werkzeugwechsler
  • Taktschnitt
  • Schnelles nachbearbeiten manueller Stäbe möglich
  • Luftdusche vor Profiltransport
  • Ansteuerung durch SchüCam V30


Technische Daten:

Anzahl der gesteuerten NC-Achsen:

10

Bearbeitungslänge:

 7500mm

Profilmaße:

300x380 mm

Profilmagazin:

10 Profile (Profilgrößen abhängig)

Drehzahlbereich:

24.000/min

Fräsmotorleistung:

15kW

Werkzeugaufnahme:

HSK 63F

Anzahl der Spannböcke:

5 (Standard oder Comfort Variante)

Positionierung der Spannböcke:

automatisch

Fläche:

ca. 161m²

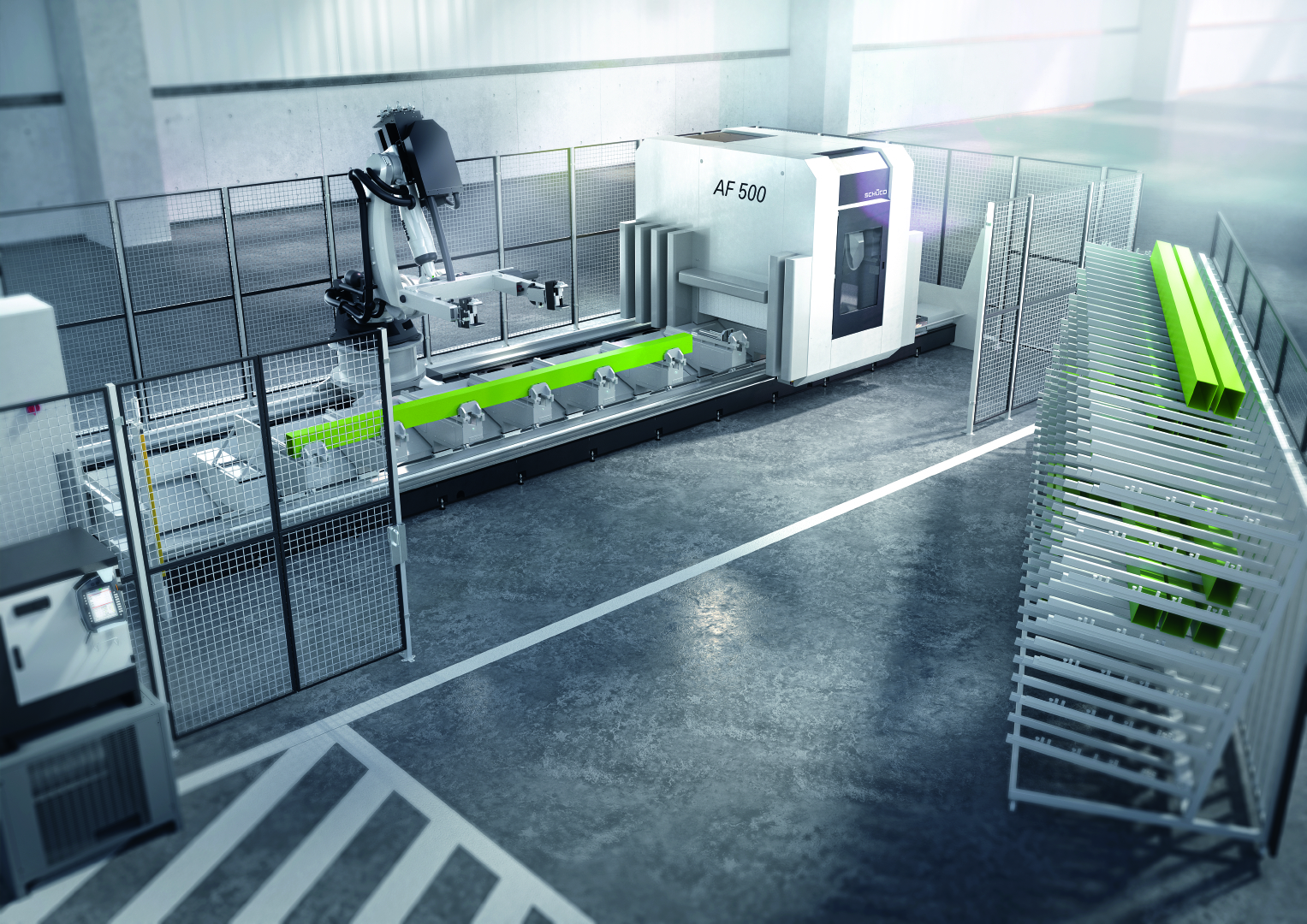

Schüco AF 500

Schüco AF 500

Portal CNC-Maschine mit Zuschnitt inkl. PC-Steuerung mit direkter Ansteuerung aus SchüCal.

Die Schüco Maschine AF 500 ist mit ihrer 6-Seiten-Bearbeitung eine effiziente Bearbeitungsmaschine für Aluminium- und Stahlprofile.

  • Stangenbearbeitung mit Zuschnitt möglich
  • Erleichtertes Einlegen der Profile durch nach vorn verlagerte Profilanlagekante
  • Kardanisch gelagerter Arbeitskopf, schwenkbar über zwei numerisch gesteuerte Bewegungsachsen
  • Stahlbearbeitung (Werkstoff S235) bis ca. 5 mm Wandstärke möglich
  • 3 Bearbeitungsmodi: Einzelstab, Multi-Stab (bis zu 4 Profile), Pendelbetrieb
  • 8 separat angetriebene, positionierbare Spannböcke
  • Mitfahrender Werkzeugwechsler
  • Hochauflösende Absolut-Wegmesssysteme
  • Stufenloses Schwenken der B- und C-Achse über Servo-Achse
  • Portal beidseitig mit Sicherheitsschaltleisten in Bumper-Ausführung
  • Übersichtliches Bedientableau mit 19“ TFT-Farbdisplay


Technische Daten:

Anzahl der gesteuerten NC-Achsen:

8

Bearbeitungslänge:

7850 / 7300 mm

Max. Verfahrgeschwindigkeit X / Y / Z:

80 / 60 / 40 m/min

Rotation B-Achse:

± 180° (schwenkt um 55°-Schräge) / 20° unterschwenkend

Rotation C-Achse:

± 360° (rotiert um Z-Achse)

Werkzeugaufnahme:

HSK-63F

Drehzahlbereich:

0 – 24000 1/min

Fräsmotorleistung:

15 kW

Anzahl der Plätze im mitfahrendem Werkzeugmagazin:

20

Positionieren der Spannböcke:

automatisch

Anzahl der Spannböcke:

8

Max. Anzahl der Spannböcke:

10

Max. Querschnitt (B x H) / Länge Stäbe Einzelstabbearbeitung:

450 x 350 / 7300 mm (bei 250 mm WZ-Länge); 500 x 350 / 7300 mm (bei 200 mm WZ-Länge); 7850 mm ohne Vor-Kopf-Bearbeitung

Min. Querschnitt (B x H ) / Länge Einzelstabbearbeitung:

30 x 30 / 300 mm (bei 200 mm WZ-Länge)

Schüco AF 500

Schüco AF 450

Schüco AF 450

CNC-Maschine inkl. PC-Steuerung mit direkter Ansteuerung aus SchüCal

  • 3-Seiten-Bearbeitung von Aluminium- und Stahlprofilen
  • 3 Betriebsarten:
    - Einzelstab mit Überlänge
    - Multi-Stab mit unterschiedlichen Konturen
    - Pendelbetrieb mit ASP-System
  • Separat angetriebene, positionierbare Spannböcke
  • 7500 mm Bearbeitungslänge


Technische Daten:

Anzahl der gesteuerten NC-Achsen:

4 + Werkzeugwechsler

Max. Verfahrgeschwindigkeit X/Y/Z:

80 / 60 / 40 m/min

Rotation A-Achse:

von + 90° bis - 90° kontinuierlich

Werkzeugaufnahme:

SK 30

Drehzahlbereich:

bis 24000 U/min

Fräsmotorleistung:

7,5 kW bei 6000 - 12000 U/min (S1)

Anzahl der Plätze im mitfahrendem Werkzeugmagazin:

12

Positionieren der Spannböcke:

automatisch

Anzahl der Spannböcke:

8

Gewicht:

5800 kg

Min. Querschnitt (B x H):

420 x 300 mm (bei 110 mm WZ-Länge)

Schüco AF 310

Schüco AF 310

CNC-Maschine mit direkter Ansteuerung aus SchüCal

  • 3-Seiten-Bearbeitung
  • 4000 mm Bearbeitungslänge


Technische Daten:

Anzahl der gesteuerten NC-Achsen:

4

Verfahrwege der Achsen X/Y/Z:

4000 mm

Max. Verfahrgeschwindigkeit X/Y/Z:

150 / 40 / 40 m/min

Rotation A-Achse:

von +110° bis -110° kontinuierlich

Werkzeugaufnahme:

HSK-63F

Drehzahlbereich:

bis 24000 U/min

Fräsmotorleistung:

8,5 kW bei 6000 1/min (S1)

Anzahl der Plätze im mitfahrendem Werkzeugmagazin:

10

Positionieren der Spannböcke:

automatisch

Anzahl der Spannböcke:

5

Gewicht:

3600 kg

Max. Querschnitt (B x H) / Länge:

300 x 190 / 4000 mm (bei 130 mm WZ-Länge)

Min. Querschnitt (B x H) / Länge bei geschwenkter A-Achse:

300 x 170 / 4000 mm (bei 150 mm WZ-Länge)

Schüco AF 310

Schüco AF 250

Schüco AF 250

Kompakte 3-Achsen-CNC-Maschine mit pneumatisch drehendem Auflagetisch – speziell ausgelegt für die Fenster- und Türfertigung aus Aluminium- und Stahl-Profilen

Die Schüco Maschine AF 250 bietet mit Bearbeitungslängen von 3.200 mm bzw. Überlängen in zwei Schritten sowie der 3-Seiten- und Vor-Kopf-Bearbeitung effiziente Einsatzmöglichkeiten in der wirtschaftlichen Qualitätsfertigung von Schüco Fenster- und Türserien.


Technische Daten:

Produktvorteile:Verarbeitungsvorteile:

Spindelleistung: 3,8 kW, maximal 18.000 1/min, druckluftgekühlt

Automatischer Werkzeugwechsler mit 5 Plätzen, optional zusätzliches Werkzeugmagazin mit 3 Plätzen

3-Seiten-Bearbeitung von Aluminium- und Stahl-Profilen

2 Festanschläge: klappbar für exakte Nullpunktbestimmung, dadurch Bearbeitungslängen von bis zu 6,4 m möglich

Bearbeitungsquerschnitt bei 160 mm Werkzeuglänge: maximal 250 mm x 150 mm

Profilanlagekante nach vorn verlagert, erleichtert Einlegen der Profile

Bearbeitungsquerschnitt bei 160 mm Werkzeuglänge mit geschwenkter A-Achse: maximal 200 mm x 115 mm

Schutzhaube zur Be- und Entladung öffnet automatisch

Stahl-Bearbeitung S235 bis ca. 3 mm Wandstärke

Messanschlag zum Ausmessen der Profillänge

Schüco AF 210

Schüco AF 210

Die Schüco AF 210 schafft neue Möglichkeiten in der Fertigung von Aluminiumprofilen für Fenster und Türen. Mit dieser Maschine gehören manuelle Bearbeitungen der Vergangenheit an und Profilstäbe von bis zu 2.900 Millimeter Länge können automatisch bearbeitet werden. Darüber hinaus benötigt dieses Raumwunder nur wenig Platz und passt in jede Werkstatt.

Ihre Vorteile auf einen Blick:

  • Direkte Ansteuerung aus SchüCal oder durch Eigenprogrammierung
  • Hohe Flexibilität dank freier Konfiguration im automatischen Werkzeugwechsler
  • Bearbeitungsvielfalt, inkl. Vorkopf-Bearbeitungen, aufgrund des vollwertigen Fräsmotors
  • Eigensteifes Maschinenbrett für eine hohe Prozesssicherheit
  • Möglichkeit der Bearbeitung von zwei Profilen in einer Beladung dank vier manuell fahrbarer Spannböcke
  • 3-Seiten-Bearbeitung und schräge Entwässerungen dank Schwenktisch mit mechanischer Klemmung
  • Ein Geschlossener Bearbeitungszeitraum inkl. automatischer Haube ersetzt Sicherheitszäune und Lichtschranken


Technische Daten:

Anzahl der gesteuerten NC-Achsen:

3

Verfahrwege der Achsen X/Y/Z:

3160 / 360 / 345 mm

Max. Verfahrgeschwindigkeit X/Y/Z:

60 / 30 / 30 m/min

Rotation A-Achse:

90° / 0° / - 90° pneumatisch

Werkzeugaufnahme:

SK 30

Drehzahlbereich:

bis 18000 U/min

Fräsmotorleistung:

3,8 kW bei 12000 1/min (S1)

Anzahl der Plätze im Werkzeugmagazin:

5

Positionieren der Spannböcke:

manuell - mit optischer Überprüfung der Positionen

Anzahl der Spannböcke:

4

Gewicht:

1560 kg

Max. Querschnitt (B x H) / Länge:

250 x 116 (bei 126 mm WZ-Länge)

Min. Querschnitt (B x H) / Länge bei geschwenkter A-Achse:

250 x 170 (bei 126 mm WZ-Länge)

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
