Posuvný systém Schüco Panorama Design AS PD 75.HI Design Line
Schüco AS PD 75.HI - Individualita bez složitosti
Posuvné dveře Panorama Design AS PD 75.HI spojují rozmanité funkční a designové vlastnosti do různých produktových řad, aniž by ztratily svou individualitu. Technické parametry všech řad jsou shodně na nejvyšší úrovni. Díky dalším funkcím, jako je integrace sluneční clony, nabízejí posuvné dveře Panorama Design vysokou míru svobody při navrhování. Kromě standardně dostupných variant otevírání lze posuvné prvky libovolně konfigurovat a přizpůsobit požadavkům individuálního návrhu fasády.
Výhoda při zpracování
- Méně výměn nástrojů na CNC strojích díky standardizaci velikostí.
- Odstranění složitého frézování - nahrazují se alternativami (např. vsuvky na křídle pro upevnění kování).
- V případě potřeby může kompletní výrobu převzít společnost Schüco PreFab v Paderbornu.
- Spojení Square-Cut umožňuje montáž rámu přímo na staveništi – odpadá objemná přeprava hotových rámů.
- Horní a boční nastavení rámu se provádí pomocí seřizovacích šroubů, které nevyžadují vlastní seřizovací držáky.
- Rychlá revize: Kartáčové těsnění je instalováno v klipsovém profilu, který lze z rámu snadno vyjmout.
- Montáž pojezdových válečků bez použití nářadí díky sponám namísto pojistné podložky.
- Lištu rukojeti a u styku křídel lze snadno demontovat díky šroubovému spojení s metrickými šrouby.
Galerie
Obrázky
Ocenění
Technické informace
- Výška křídla min.
- 1000 mm
- Výška křídla max.
- 3500 mm
- Výška křídla min.-max.
- 1000...3500 mm
- Šířka křídla min.
- 1000 mm
- Šířka křídla max.
- 3500 mm
- Šířka křídla min.-max.
- 1000...3500 mm
- Pohledová šířka křídla
- 0 mm
- Pohledová šířka prostoru zaháknutí min.
- 35 mm
- Stavební hloubka systému min.
- 218 mm
- Stavební hloubka systému min. - max.
- 218...218 mm
- Hodnota Uw okna ≥
- 0,84 W/(m²·K)
- Těsnost proti nárazovému dešti
- E 900
- Odolnost proti vniknutí
- do RC 2
- Způsob ovládání
- elektricky, ručně
- Hmotnost křídla max.
- 800 kg
- Pohledová šířka min.
- 35 mm
- Tloušťka skla / panelu max.
- 60 mm
- Stavební hloubka celkem
- 218 mm
- Stavební hloubka křídla
- 75 mm
- Šířka prvku max.
- 16300 mm
- Výška prvku max.
- 3500 mm
- Pohledová šířka rámu
- 0 mm
- Pohledová šířka sloupek min.
- 0 mm
- Pohledová šířka sloupek min.-max.
- 0...0 mm
- Pohledová šířka štulp min.
- 35 mm
- Pohledová šířka štulp min.-max.
- 35...35 mm
- Tloušťka skla / panelu min.-max.
- 40...60 mm
- Oblast použití
- Použití uvnitř, Použití venku, Bytové stavby, Objektové stavby, Dveře, Fasády, Zdravotnictví, Školství, Ubytovny
- Provedení štulpu
- Ano
- Počet křídel
- 4
- Pevná pole / pevně nastavená křídla
- Ano
- Počet kolejnic
- 2-kolejnicové
- Pojezdová lišta - materiál
- Hliník
- Pojezdový vozík - materiál
- Hliník
- Povrchy
- RAL, Práškování, Eloxování, Lak
- Zakrytě ležící zablokování
- Ano
- Zakrytě ležící systém pohonu
- Ano
- TipTronic
- Ano
- Pohon elektronický
- Ano
- Typ / způsob otvírání
- Typ 2A, Typ 2A/1, Typ 2B, Typ 2C, Typ 2E, Type 2G/1, Type 2G
- Průvzdušnost
- Třída 4
- Odolnost proti zatížení větrem
- Třída B4/C2
- Těsnící úrovně
- 4
- Možná sluneční clona Schüco
- Ano
- Značení CE
- Ano
- Cradle2Cradle
- Ano
Dokumentace

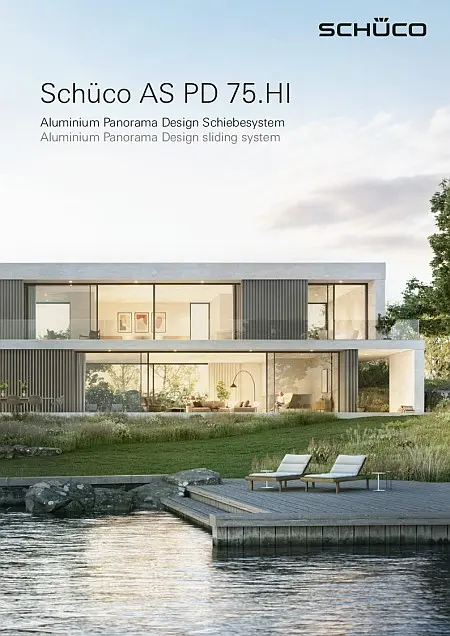

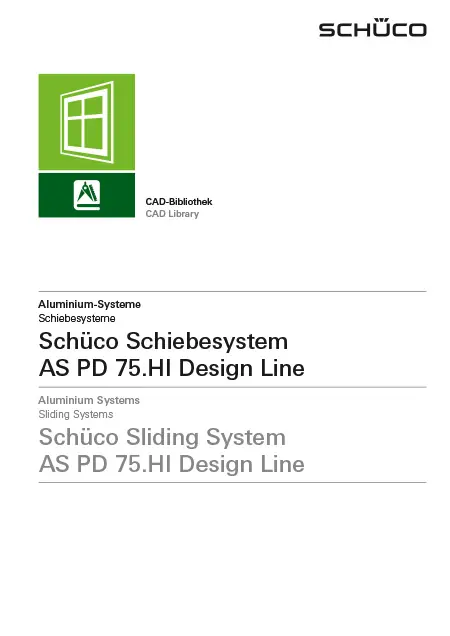

[Bb] Schüco AS PD 75.HI Design Line
Podívat se online
[Cb] Schüco AS PD 75.HI TipTronic Design Line
Podívat se online
[Bc] Design Line
Podívat se online
[Cb] Schüco AS PD 75.HI TipTronic Design Line
Podívat se online

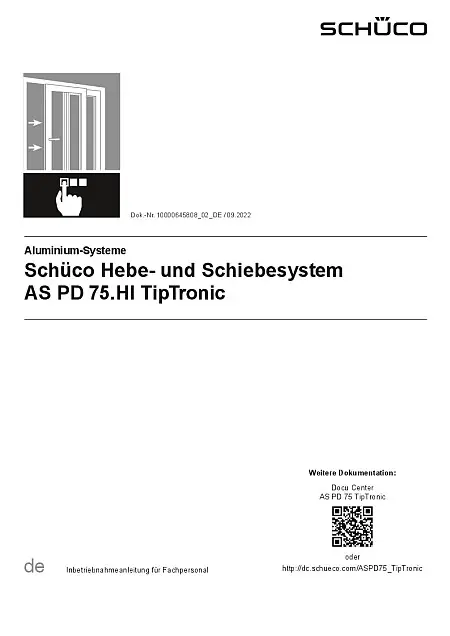

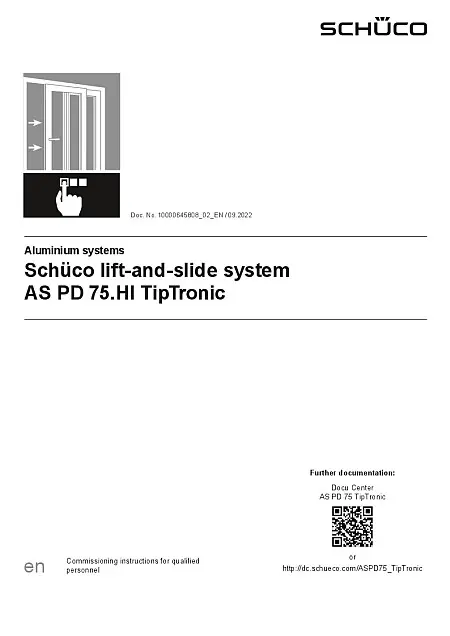

Commissioning instructions for qualified personnel - AS PD 75.HI TipTronic
