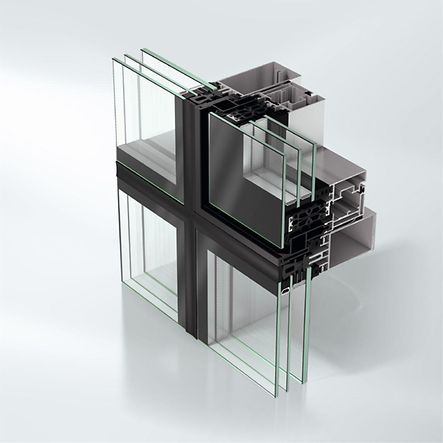

Okenní systém Schüco AWS 114
Nejrůznější varianty fasádních oken s jednoduchou montáží

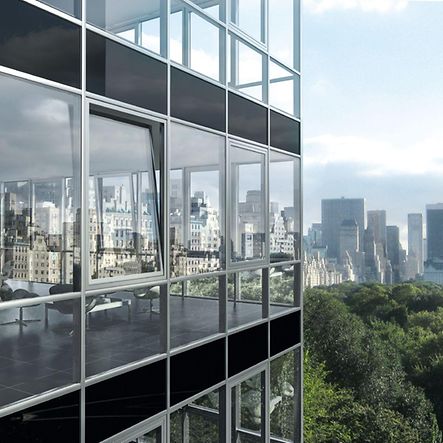

Okenní systém Schüco AWS 114 se vyznačuje velmi efektivní výrobou, montáží a provozem – realizovat lze paralelně posuvná nebo ven vyklápěná okna.
Tento funkční systém s velkými rozměry a hmotností křídel lze opticky plynule integrovat do nejrůznějších fasádních variant.

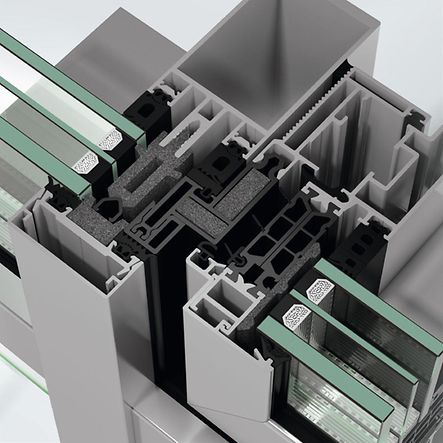

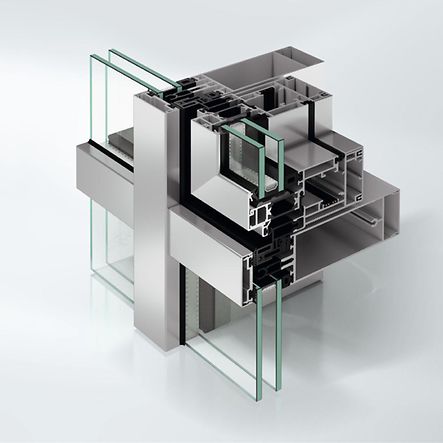

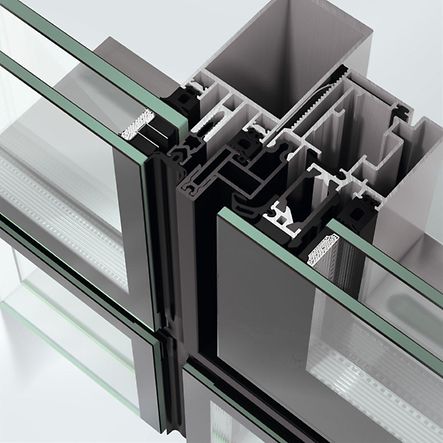

S vložkovými elementy, které mohou mít podobu tepelně izolovaného fasádního okna se standardním izolačním sklem a obvodovou zasklívací lištou, lze realizovat nejrůznější architektonické koncepty integrovatelné prakticky do všech fasádních systémů Schüco.
Výhoda při zpracování
- Okenní rám je s křídlem spojen již v dílně, na stavbě je pak instalován kompletní element
- Snazší instalace okenní jednotky do fasády na stavbě - díky inovačnímu principu nacvakávání pružných elementů
- Použití otočných upínacích klínů a vodotěsných kabelových spojek: jednoduchá instalace pohonů Schüco TipTronic do profilu
- Inovační sortiment kování pro lehčí smontování v dílně

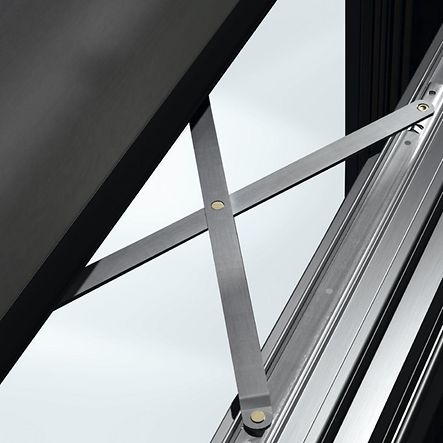

- Jednoduché seřízení a nastavení nůžek i za plného zatížení
Galerie
Obrázky
Technické informace
- Hodnota Uf rámu ≥
- 1,8 W/(m²·K)
- Pohledová šířka min.
- 52 mm
- Stavební hloubka systému min. - max.
- 77...121 mm
- Tloušťka skla / panelu max.
- 44 mm
- Hmotnost max.
- 250 kg
- Povrchy
- Práškování, Eloxování, Lak
- Průvzdušnost
- Třída 4
- Index zvukové redukce RwP max.
- 43 dB(A)
- Těsnost proti nárazovému dešti
- E 1200
- Pevnost v rázu
- Třída 4
- Odolnost proti vniknutí
- do RC 2
- Zajišťující proti pádu
- Ano
- Stavební hloubka systému min.
- 77 mm
- Stavební hloubka systému max.
- 121 mm
- Šířka křídla max.
- 2700 mm
- Výška křídla max.
- 3600 mm
- Hmotnost křídla max.
- 250 kg
- Celková šířka prvku
- 2700 mm
- Celková výška prvku
- 3600 mm
- Hmotnost prvku max.
- 250 kg
- Pohledová šířka min.-max.
- 52 mm
- Pohledová šířka přítlačný / krycí profil
- 40 mm
- Pohledová šířka vně
- 52 mm
- Pohledová šířka uvnitř
- 58 mm
- Tloušťka skla / panelu min.
- 24 mm
- Tloušťka skla / panelu min.-max.
- 24...44 mm
- Šířka max.
- 2700 mm
- Výška max.
- 3600 mm
- Úhel namontování
- 90 °
- Odvodnění
- Ano
- Odvodňovací úrovně
- 1
- Odolnost proti zatížení větrem
- C5/B5
- Odolnost proti výbuchu
- Ne
- Značení CE
- Ano
- Recyklovatelné
- Ano
- Normy
- DIN EN 1627, EN 14351, Všeobecné schválení stavebního dozoru (AbZ)
- Certifikováno AAMA
- Ano
- Schválení stavebního dozoru
- Ano
- Evropské technické hodnocení
- Ne
