Schüco BIM Manager
Schüco BIM Manager zprostředkovává rychlou a jednoduchou výměnu BIM dat mezi architekty a výrobci kovových konstrukcí. To představuje perfektní bázi pro efektivní plánování a realizaci projektů.
Uplatnění Schüco BIM
Building Information Modeling (BIM) poskytuje nová řešení pro plánování a realizaci stavebních projektů. Základním kamenem je digitální datový model, Digital Twin, pomocí kterého je plánovaný stavební projekt virtuálně realizován ještě před samotným zahájením výstavby.
BIM podporuje všeobecné používání digitálních modulů a efektivně napomáhá sdílet informace mezi všemi zúčastněnými partnery. Schüco podporuje uživatele BIM s plánovacími moduly, vhodným rozhraním a novým BIM Manager.
„Modelový způsob práce dělá z BIM modelu Digital Twin centrální komunikační prostředek. A BIM Manager pak zajišťuje rychlou a jednoduchou výměnu dat BIM modelu mezi architekty a partnerskými výrobci kovových konstrukcí.“
Linas Litvinas, produktový manažer Schüco Digital
Rozhraní Revit-Schücal
Řada architektů to zná: pro nový projekt si musí od výrobců vyžádat všechny rozměry a hodnoty elementů. Architektům, kteří pracují s programem Revit, poskytuje Schüco k tomuto účelu již delší dobu Revit-Schücal-Interface. Toto rozhraní umožňuje předávání informací z příslušných projektů Revit výrobcům kovových konstrukcí do jejich kalkulačního softwaru SchüCal. Projektant tak může ukládat nebo odesílat veškeré informace o oknech, dveřích, posuvných systémech nebo fasádách.
Výrobce kovových konstrukcí může tato data importovat do svého plánovacího prostředí SchüCal, vytvářet projektantem požadované elementy a následně ze svého SchüCal projektantovi zasílat data těchto elementů. Projektant si tato data načte do svého projektu Revit a staré elementy budou automaticky programem SchüCal nahrazeny elementy BIM, bez manuálního zadávání pozic.

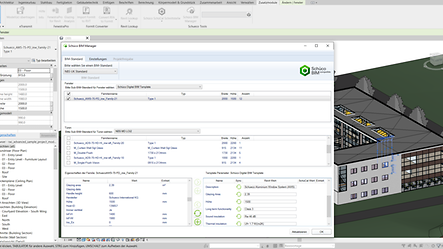

Spolehlivý přenos projektových dat pomocí Schüco BIM Manager
S programem BIM Manager nyní můžete modely BIM ještě jednodušeji a bezpečněji zasílat svým partnerským výrobcům kovových konstrukcí – a to bez výměny jednotlivých souborů. Umožňuje to výměna dat prostřednictvím cloudu. Všichni účastníci projektu tak mají veškerá data vždy k dispozici v jejich aktuálním stavu, a to v jakémkoliv zařízení.
Pro Vaši každodenní práci to znamená: méně pracovních kroků, spolehlivá data a bezpečné a spolehlivé plánování. V novém projektu můžete jednoduše přidat příslušného partnerského výrobce kovových konstrukcí. Výrobci kovových konstrukcí, kteří již BIM Manager používají, pak obdrží automaticky oznámení o novém projektu. Po zpracování v SchüCal je plánovaný element v BIM Manager připraven k synchronizaci. Tímto způsobem lze designové iterace provádět tolikrát, kolikrát je to zapotřebí.
Data elementů, parametry a standardy BIM
S Schüco BIM Manager dochází k výraznému zlepšení výměny metadat. Obě strany nyní mají možnost výměny dat na základě předdefinovaného standardu BIM, který vychází ze známého standardu BIM používaného v branži. To uživatelům umožňuje snadněji sledovat BIM Execution Plan (BEP) projektů, a to použitím společně sjednaného systému pro pojmenování parametrů.
Také počet parametrů a hodnot SchüCal, které jsou spojeny s přenášenými objekty, je prakticky neomezený. Pokud je např. k dispozici aktualizovaná akustická hodnota, lze ji připojit jako novou entitu a zprostředkovat ji pomocí BIM Manager.
Výhody BIM Manageru
- Přenos více detailních informací partnerským výrobcům kovových konstrukcí přímo z Vašeho plánovacího prostředí
- Výměna informací na základě jakéhokoliv definovaného standardu BIM
- Aktualizace Vašich modelů Revit na základě dat elementů z SchüCal
- Synchronizace nových parametrických hodnot ve Vašem modelu BIM na pár kliknutí
- Využití kompletní rozmanitosti produktů systémových řešení Schüco ve Vašem plánovacím prostředí BIM
- Využití neomezené designové iterace
- Optimální výměna dat mezi Autodesk Revit a SchüCal
